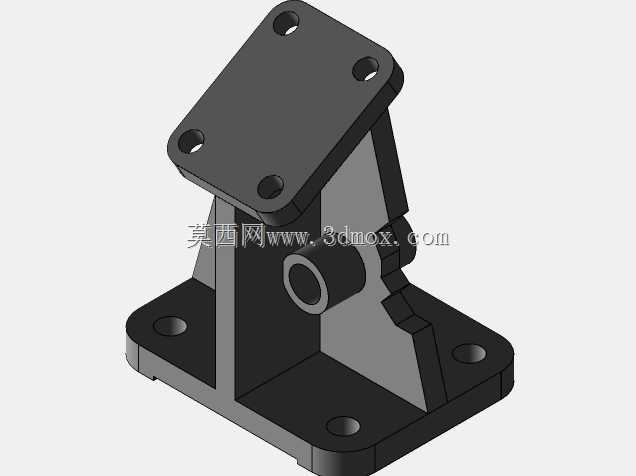

在工业自动化生产线、小型检测设备台架以及教学实训装置的结构搭建中,这类带双侧安装面的铰接支撑支座是十分常见的传力与定位构件,日常工况下主要承担上部功能模块的竖向载荷传递,同时通过中部的铰接孔位实现与摆臂、连杆类活动构件的转动配合,避免运动过程中出现应力集中导致的结构形变。从实际使用场景来看,这类支座常被布置在设备机架的中层安装位,上方对接传感器安装板、小型执行器固定座这类需要稳定支撑同时允许小角度偏转调整的组件,下方则通过底部安装孔与设备型材框架或者钢板台面锁紧,中部的铰接孔可穿入销轴与联动杆件连接,实现上部组件的角度微调或者往复摆动动作。
设计这类支座的时候,首先要考虑的是载荷传递路径的合理性,上下两块安装板之间如果仅靠竖板连接,在承受偏载或者铰接部位传递的径向力时,竖板与安装板的焊接或者拼接位置很容易出现应力集中,甚至在长期交变载荷下出现开裂,因此在竖板两侧布置三角形肋板是十分务实的选择,肋板的斜边走向顺着载荷传递方向延伸,从底部安装板的孔位附近一直过渡到上部安装板的边角位置,既不会额外占用过多安装空间,又能大幅提升整体结构的抗扭、抗弯刚度,避免安装板在螺栓锁紧时出现翘曲变形。
从安装边界来看,上部安装板采用方形结构,四个角位布置沉头安装孔,孔位间距适配常规的小型功能模块安装尺寸,沉头深度可以让内六角螺栓锁紧后头部完全没入板件表面,不会突出平面影响上部组件的贴合精度;底部安装板做了切角处理,相比方形板能更好地适配框架安装时的型材边角位置,同样在四个受力点位布置通孔,安装时可以从上方穿入螺栓直接锁紧在台面螺纹孔上,也可以配合T型螺母在铝型材框架上灵活调整安装位置。中部的铰接孔做了加厚凸台设计,凸台的厚度大于两侧竖板的厚度,这样销轴穿入后接触长度更长,单位面积承受的压应力更小,长期转动磨损也会更均匀,不会因为孔壁太薄出现销轴旷量变大的问题。
建模过程中处理肋板与主体结构的衔接时,要注意所有连接位置都做等半径圆角过渡,避免直角位置的应力集中,尤其是肋板与安装板、竖板的相交处,圆角半径要根据板厚匹配,不能出现圆角过大导致安装面被侵占的问题,也不能圆角过小起不到应力释放的作用。上下安装板的孔位同轴度、铰接孔与安装面的平行度都是需要重点控制的形位公差,实际加工时如果采用板材焊接后铣削安装面的工艺,要预留足够的加工余量,保证安装面的平面度满足装配要求;如果是一体铸造成型的话,要注意拔模斜度的设置,避免脱模时出现结构缺损,同时铰接孔位置要预留镗削余量,保证孔的尺寸精度与表面粗糙度满足销轴转动的配合要求。
这类支座的结构设计没有冗余的装饰性特征,所有结构特征都服务于载荷传递与安装适配的实际需求,在很多非标设备设计中,这类支撑件不需要单独定制铸件,直接通过板材切割焊接就能快速加工成型,建模时把各个板件的厚度、孔位参数做成可调整的配置项,就能快速适配不同载荷等级、不同安装尺寸的使用需求,大幅提升非标设计的出图效率。在实际选型替换时,只需要核对上下安装面的孔位间距、铰接孔的内径以及整体的支撑高度,就能快速匹配到对应的安装位置,不需要对周边结构做额外的修改,适配性十分灵活。
