Lofted Boss放样凸台练习教学结构件

　　在SolidWorks特征建模的实操练习场景中，放样凸台（Lofted Boss）作为连接不同截面轮廓生成过渡实体的核心特征，是很多刚接触三维建模的结构工程师需要反复打磨的操作点，这个练习结构件就是针对该特征设计的实操载体。从实际应用场景来看，这类带渐变过渡支撑的结构，在小型传感器安装支座、自动化线体的轻型承载支架、检测设备的定位支撑块上都能找到相似的结构逻辑，很多需要在有限安装空间内实现不同高度截面承载过渡的工位，都会用到这类非等截面的支撑结构，相比等截面的方块支撑，放样生成的渐变肋式结构能在减少材料用量的同时，保证支撑方向的结构刚度，避免应力集中在截面突变的位置。

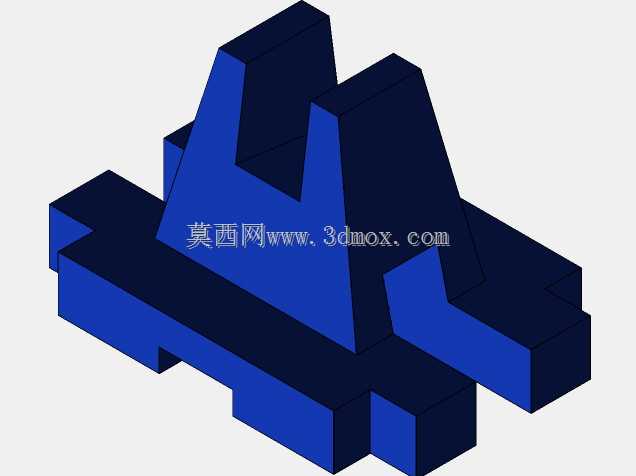

　　从设计思路上拆解这个结构，底部是带双侧延伸的安装底板，底板上预留了和安装面贴合的定位边界，两侧伸出的凸边是用来布置安装孔位的区域，实际应用中可以根据安装基面的螺孔位置调整孔位间距，不需要改动上部的支撑结构。上部的两个对称渐变支撑肋，是通过两个不同高度的截面轮廓放样生成的，底部截面和底板上表面完全贴合，保证连接位置没有缝隙，顶部截面收窄成平面，用来承载需要固定的小型功能件，比如光电传感器的安装座、小型行程开关的固定位，两个支撑肋之间留的空隙，一方面是减少整体的重量，另一方面可以给传感器的走线留出空间，避免线缆被支撑结构挤压磨损。

　　从外形尺寸和安装边界来看，这个结构的整体外轮廓没有尖锐的外伸尖角，所有的棱边在实际加工时都可以做小倒角处理，避免安装时划伤操作人员，底部安装面的平面度要求控制在0.1mm以内，保证和安装基面贴合时不会出现翘曲，上部承载面的平面度和底面保持平行，平行度公差控制在0.15mm，避免安装在上面的检测元件出现角度偏差，影响检测精度。两个支撑肋的壁厚是均匀过渡的，最薄的位置不小于3mm，如果采用3D打印加工的话，这个壁厚可以保证打印过程中不会出现结构变形，如果采用机加工的方式，均匀的壁厚也能减少铣削时的材料去除量，降低加工成本。

　　在建模操作的练习过程中，做这个结构的时候需要注意，放样的两个截面轮廓的草图节点要尽量对应，避免生成的实体出现扭曲变形，很多新手在做放样特征的时候，经常因为两个截面的草图起点位置不对，导致生成的支撑肋出现扭转，不仅外观不符合设计要求，结构的受力方向也会出现偏差，实际承载的时候容易在扭曲的位置出现应力断裂。另外底板和支撑肋的连接位置，在实际工程设计中可以添加小圆角过渡，进一步分散应力，尤其是在设备有振动的工况下，圆角过渡能大幅提升结构的疲劳寿命，避免长时间振动后连接位置出现裂纹。

　　这类练习结构虽然是教学用的建模案例，但背后对应的工程结构逻辑是通用的，很多工业现场的小型支撑件都遵循这样的设计逻辑：安装底板保证固定可靠性，渐变支撑肋兼顾刚度和轻量化，顶部承载面保证被固定元件的安装精度，中间留出走线或者避让的空间。在做这类结构的建模练习时，不能只满足于把特征做出来，还要结合实际的安装工况、加工工艺、受力情况去调整截面的形状和尺寸，比如如果承载的元件重量更大，就可以适当加厚支撑肋的壁厚，或者在两个肋板之间添加横向的连接筋，进一步提升整体的结构强度，如果安装空间比较局促，就可以调整底板的伸出长度，缩小整体的安装边界，适配更紧凑的安装位置。
