曲面拆分练习用异形曲面结构建模作品

项目分类:传感器 发布时间:2022-02-22 ID:560802
  • 曲面拆分练习用异形曲面结构建模作品

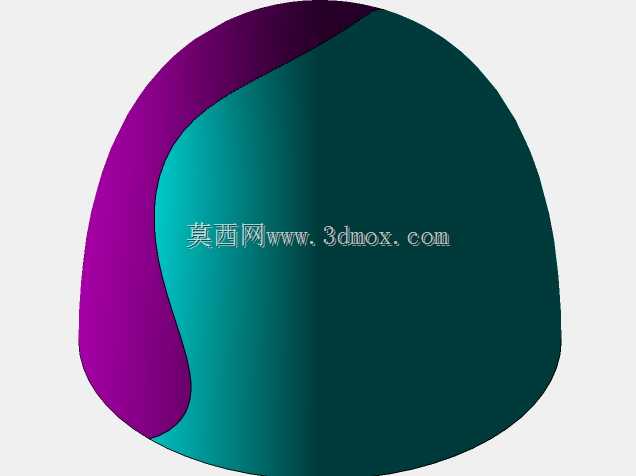

  在日常的结构设计建模工作中,曲面拆分能力是很多异形传感类外壳、流线型防护结构设计必须掌握的核心技能,很多刚接触三维建模的工程师在处理多曲率连续曲面时,经常会遇到曲面无法加厚、拆分后边界错位、相邻曲面曲率不连续导致外观出现棱线的问题,这类问题在传感器外壳、手持检测设备的外覆盖件设计中尤为常见,因为这类产品往往需要兼顾握持手感、外观流线度与内部元器件的安装空间,不能用简单的拉伸、旋转特征完成整体造型。这次的建模练习,核心就是围绕多曲率连续曲面的拆分逻辑展开,整个造型采用非对称的流线型曲面布局,整体外轮廓没有尖锐棱角,所有曲面交接处都做了G2连续的曲率过渡,避免后续做外壳壁厚加厚时出现特征失败的情况。从实际应用场景来看,

  这类曲面结构可以直接复用在小型光电传感器的外护罩、穿戴式检测传感模块的外壳基体设计中,这类传感部件往往需要安装在设备的外露位置,既要避免棱角磕碰造成的结构损坏,也要通过流畅的曲面减少设备运行过程中积灰、积液的残留死角,降低传感检测窗口被杂物遮挡的概率。在设计思路上,建模初始阶段先搭建整体的外轮廓控制线,没有直接采用整体放样生成单张曲面的方式,而是根据后续拆分装配的需求,沿着曲面曲率变化最平缓的区域划定拆分边界,把整体曲面拆分为三个独立的曲面分区,每个分区都可以单独做壁厚偏移、单独设置安装卡扣的连接位,不需要在整体曲面上做复杂的分割线切除,能大幅减少后续特征编辑时的报错概率。从安装边界的角度考虑,整个造型的底部预留了平整的安装基准面,

  基准面的轮廓尺寸适配常规小型传感器的安装法兰规格,曲面部分的最大外轮廓没有超出底部安装面的投影范围,不会出现安装时和周边相邻部件产生干涉的问题,拆分后的各个曲面分区的拼接缝隙都设置在曲面的背光侧,既不会影响外观的整体性,也能避免外部的水汽、灰尘顺着拼接缝隙渗入壳体内部。在建模过程中,特意针对拆分后的曲面做了边界匹配校验,每个拆分面的相邻边界都做了等距偏移的预留量,方便后续设计止口结构的时候直接调用边界线,不需要重新绘制草图,同时每个曲面分区的曲率变化都控制在合理范围内,做2mm壁厚加厚的时候不会出现局部壁厚过薄或者特征自交的问题,完全满足注塑加工的工艺要求。很多工程师在做这类曲面练习的时候,往往只关注外观的视觉效果,

  忽略了拆分后结构的工艺可行性和安装适配性,这次的建模过程特意把拆分边界的选择和实际的装配需求、加工需求结合起来,不是单纯为了拆分而拆分,每一条拆分线的位置都对应后续结构设计的实际需求,比如侧边的曲面分区,拆分后刚好可以作为传感检测窗口的安装位,不需要在整体曲面上额外做切除特征,能有效减少加工时的曲面加工量,降低模具的加工难度。另外在曲面过渡的处理上,没有采用简单的圆角过渡来衔接不同分区的曲面,而是通过控制线的曲率调整实现自然的曲面衔接,这样拆分后的各个部件拼接完成后,整体外观不会出现明显的拼接痕迹,曲面的光影过渡均匀流畅,既满足外观设计的要求,也能保证结构拆分后的装配精度。
