带防滑握持结构的曲面塑料瓶建模练习

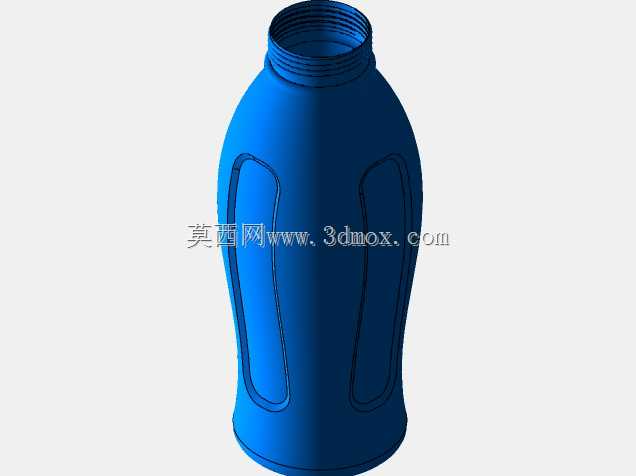

　　日常接触的吹塑包装容器里，这类带内凹握持槽的流线型塑料瓶是曲面建模练习里非常典型的案例，很多刚接触复杂曲面建模的工程师都会拿这类结构练手，吃透这类造型的建模逻辑，再做其他异形曲面的工业产品结构时就能少走很多弯路。先从实际应用场景说，这类瓶型大多用在日化洗护、饮品包装领域，瓶身的曲面弧度不是单纯为了好看，首先要匹配吹塑工艺的壁厚均匀性要求，瓶身的过渡曲面如果曲率变化太突兀，吹塑成型的时候很容易出现局部壁厚过薄、强度不足的问题，灌装后承压容易出现鼓胀变形，甚至在运输堆叠过程中发生开裂。瓶身两侧的内凹握持槽是功能优先的设计，日常使用时单手握持的施力点刚好落在这两个凹槽位置，凹槽边缘做了顺滑的圆角过渡，不会硌手，

　　哪怕瓶身表面沾了水或者洗护产品的残液，握持的时候也不容易打滑脱手，比直筒型瓶身的握持稳定性提升很多。再看瓶口的螺纹结构，这部分是和瓶盖配合的关键结构，建模的时候螺纹的牙型、螺距、旋合长度都要严格匹配通用瓶盖的尺寸标准，螺纹起始端和收尾端要做自然的收尾过渡，不能出现尖锐的棱边，不然注塑或者吹塑成型的时候容易出现飞边，后续和瓶盖装配的时候会出现滑牙、密封不严漏液的问题。从设计思路上来说，做这类曲面造型不能一开始就直接堆曲面特征，首先要搭好整体的骨架线，先确定瓶身的总高度、最大瓶身直径、瓶口直径、瓶底直径这些核心边界尺寸，先在不同的基准面上绘制各个截面的轮廓线，尤其是握持槽位置的截面，要反复调整曲率，保证两侧的凹槽对称，

　　曲面过渡的时候不会出现褶皱或者收敛畸变。建模过程中会用到多种曲面构建方式，瓶身的主体轮廓可以用旋转曲面先做出基础的回转体，然后再做握持槽位置的曲面偏移，通过修剪曲面把多余的部分裁掉，再用放样或者扫掠曲面把凹槽和主体曲面之间的过渡区域做顺滑，最后做曲面加厚的时候要注意检查各个位置的加厚方向，尤其是凹槽的圆角位置，不能出现加厚失败或者壁厚不均的问题，加厚完成后还要做螺旋螺纹特征，最后在瓶底做圆形的防滑图案，增加瓶身放置时的摩擦力，避免放在光滑台面上容易滑动的问题。做这类练习的时候不要只追求外观看起来像，要多考虑实际生产的工艺约束，比如曲面的拔模角度，瓶身所有外表面都要满足吹塑模的拔模要求，不能出现倒扣结构，不然成型后没法顺利脱模；

　　各个曲面之间的连续性要达到G2连续，不然做出来的瓶身表面会有明显的棱线，喷漆或者印刷标签的时候会影响外观质感。另外瓶身的壁厚设计要结合内容物的重量来定，比如装1L左右液体的瓶身，壁厚一般控制在0.8到1.2毫米之间，握持槽位置因为是内凹结构，局部可以稍微加厚一点，提升握持位置的抗变形能力，避免手捏的时候瓶身过度凹陷导致内容物溢出。很多新手做这类曲面的时候容易犯的错误就是只盯着单个曲面的形状，忽略了整体曲面的光顺性，做完之后用曲率分析工具检查的时候会发现很多曲率突变的位置，这些位置在实际生产中就是应力集中点，灌装后受内压作用很容易从这些位置开裂。所以建模过程中要随时用曲率检查工具排查曲面质量，调整轮廓线的控制点，保证各个方向的曲率变化都是平缓过渡的。还有瓶口的螺纹和瓶身主体的衔接位置，要做一圈凸起的加强环，一方面可以提升瓶口的结构强度，旋紧瓶盖的时候瓶口不容易开裂，另一方面也可以作为瓶盖的限位结构，保证瓶盖旋紧后的位置一致，密封垫圈的压缩量均匀，密封性能稳定。瓶底的设计也不能忽略，瓶底要做向内的凹陷，保证瓶身放置的时候是外圈的环形边接触台面，不会因为瓶底平面度不够出现放置不稳晃荡的问题，瓶底的防滑图案要做圆角处理，不能有尖锐的凸起，不然运输过程中摩擦容易把图案磨掉，也可能刮伤接触的台面。
