止动轭间歇锁止传动教学演示结构

　　这套止动轭机构常出现在轻工进给设备、小型输送线的间歇工位、教学实验台的传动演示模块中，核心作用是在连续回转输入的前提下，实现输出端的周期性锁止与间歇转动，避免输出轴在非进给阶段出现惯性滑移，保障工位动作的定位精度。很多刚接触机械装配的从业者容易把它和棘轮机构混淆，实际上二者的锁止逻辑差异很大：棘轮依靠棘爪卡入齿槽实现单向锁止，存在回程间隙和冲击噪音，而这套止动轭结构通过轭架与带缺口轮盘的曲面贴合实现锁止，传动过程更平稳，适合低转速、需要频繁启停定位的轻载传动场景。

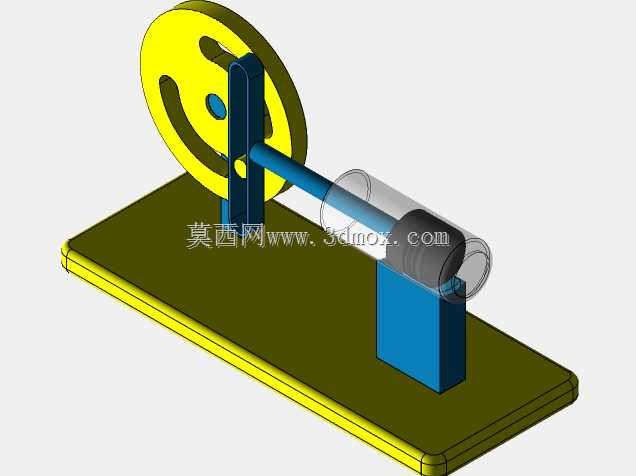

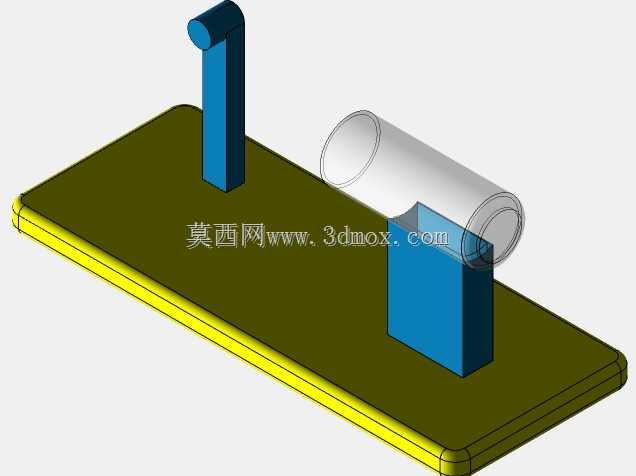

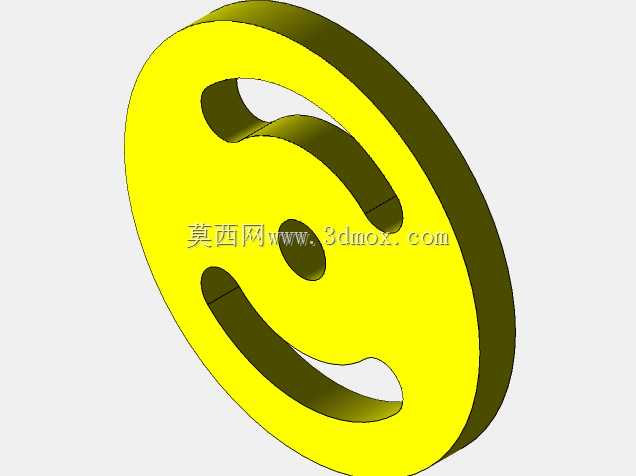

　　从结构设计逻辑来看，整套机构的核心零件分为四个部分：带弧形缺口的黄色轮盘、立式支撑轭架、横向传动轴、尾部支撑座，所有零件都安装在一块带加厚边框的安装底板上。设计时首先要确定轮盘的回转直径与缺口弧度，这两个参数直接决定了输出端的转动角度与锁止时长——缺口弧度越大，单次输出的转动角度越大，轭架嵌入缺口的深度则决定了锁止状态下的抗扭能力，若嵌入量过小，负载稍大就会出现轭架滑脱、锁止失效的问题。轭架与轮盘接触的端面做了圆弧适配，和轮盘的外圆曲率完全匹配，这样在轮盘连续回转、非缺口段接触轭架时，轭架会始终保持卡合位置，不会出现径向跳动，保证锁止阶段输出轴完全固定。

　　传动轴的设计采用了双支撑结构，靠近轮盘的位置由轭架上的滑动轴承位提供径向支撑，靠近输出端的位置由蓝色立式支撑座承托，两个支撑位的同轴度公差需要控制在0.02mm以内，否则传动轴转动时会出现卡滞，长期运行还会出现轴颈磨损。安装底板做了边缘加厚处理，既可以提升整体刚性，避免机构运行时的共振，也预留了足够的安装孔位边界，整套机构的安装 footprint 可以控制在长220mm、宽120mm的范围内，不需要额外的大型安装基座，直接通过底板的四个沉头孔就可以固定在实验台或者设备机架上。

　　在装配逻辑上，这套结构非常适合用来练习三维装配中的三类核心配合：首先是同心配合，传动轴与两个支撑座的轴承孔、轮盘与传动轴的安装轴颈、轭架的铰接孔与固定销轴，都需要严格的同心约束，任何一处同心度偏差都会导致传动卡阻；其次是重合配合，轮盘的端面与轭架的限位端面、支撑座的安装面与底板表面、传动轴的轴肩与轮盘的定位端面，都需要通过重合配合确定轴向位置，避免零件出现轴向窜动；最后是槽配合，轭架的卡合端与轮盘的缺口槽之间需要设置合理的间隙配合，间隙过小会导致轭架嵌入和脱出缺口时出现卡顿，间隙过大则会导致锁止阶段存在回程间隙，影响定位精度。

　　实际应用中，这套机构的输入通常连接小型减速电机的输出轴，输出端可以连接转盘、料仓拨叉或者进给辊，在文具组装、小零件分拣、标签送料这类轻载间歇进给场景中非常实用，相比槽轮机构，它的加工难度更低，零件数量更少，维护时只需要定期在轭架与轮盘的接触面上涂抹润滑脂，就可以保证长期稳定运行。设计时还要注意轭架的铰接位需要设置复位限位，保证轭架在轮盘缺口转过来时能顺利嵌入，不会因为惯性抬起导致锁止失败，很多新手在复刻这套结构时容易忽略这个细节，做出来的机构经常出现锁止失效的问题。另外轮盘的材质通常选用尼龙或者45号钢调质处理，轭架的接触端面可以镶嵌黄铜衬套，降低长期摩擦带来的磨损，延长整套机构的使用寿命。
