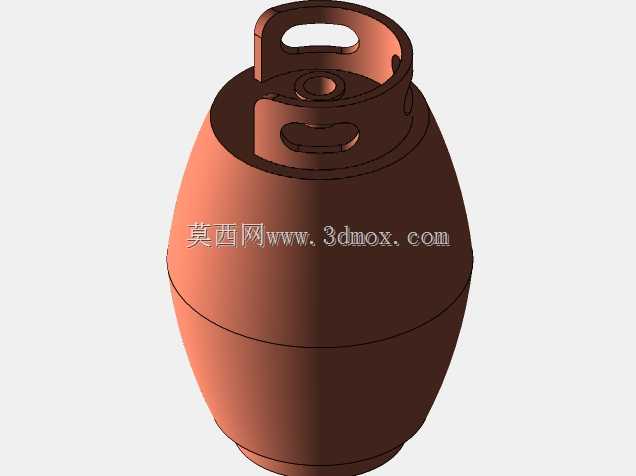

卵形带提手密封罐体结构设计

　　这类卵形密封罐体在民用储运、小型化工分装、户外便携储料场景中应用十分广泛，区别于常规直筒罐体，卵形曲面的受力分布更均匀，在承受内部轻微正压或者外部磕碰时，应力不会集中在筒体与端盖的衔接直角处，能有效降低薄壁结构开裂的风险。从实际使用场景来看，顶部一体化的提手结构完全适配单人徒手搬运的操作需求，提手处的两个镂空开孔既可以穿入绑带实现背负式转运，也能配合挂钩完成临时悬挂固定，在户外作业、应急物资储备、零散流体物料周转的场景下，这种结构不需要额外加装吊耳或者绑带固定位，减少了额外附件的装配工序。

　　设计过程中首先要确定整体的旋转母线，卵形轮廓的母线曲率需要连续过渡，不能出现曲率突变的拐点，否则旋转成型后曲面会出现棱线，既影响外观也会造成应力集中。旋转凸台生成主体胚体后，顶部的提手结构采用挤压凸台的方式生成，这里需要注意提手与罐体顶部衔接处的拔模角度，因为如果是采用注塑或者滚塑工艺生产，拔模角度不足会导致脱模时提手根部被拉伤，同时挤压切割生成提手的镂空区域时，切割边界需要与提手外形保持等距偏移，保证镂空处的壁厚与罐体主体壁厚偏差控制在10%以内，避免局部壁厚过薄导致受力断裂。

　　圆角处理是这类罐体设计中不能忽略的细节，所有的特征衔接处，包括提手与顶盖的衔接位置、罐体中部的环形拼接缝位置、提手镂空的内边缘，都需要做对应尺寸的圆角过渡，圆角半径不能小于壁厚的1.5倍，否则在受冲击载荷时，锐角位置会首先出现裂纹。设计过程中参照平面的选择直接影响特征的定位精度，顶部的注料口结构以罐体中心轴线为定位参照，提手的对称面与罐体的轴向对称面完全重合，保证搬运时罐体的重心落在提手的受力中心线上，不会出现单侧倾斜撒漏的问题。

　　从安装边界来看，这类罐体的底部做了小尺寸的平直收口，能够稳定放置在平面台面上，不需要额外的支撑底座，整体最大外径控制在单人双臂可环抱的尺寸范围内，高度适配常规储物架的层间距，不管是堆叠存放还是单独放置都不会占用过多空间。顶部的注料口采用内凹式设计，配合密封盖安装后，盖体不会突出提手的最高平面，运输过程中堆叠放置时，上层罐体的底部不会压到密封盖，避免密封结构被压损导致泄漏。圆形图案的环形筋条分布在罐体中部，既可以作为罐体上下部分的装配定位标识，也能起到加强筋的作用，提升罐体中部的抗挤压能力，在受到侧向冲击力时，环形筋条可以分散应力，避免罐体出现大面积凹陷。

　　实际建模过程中，旋转特征的草图需要完全闭合，不能出现开口或者重叠线段，否则生成的实体会出现破面；挤压凸台生成提手时，拉伸方向需要垂直于顶部的参照平面，保证提手的受力方向与重力方向平行；挤压切割生成镂空时，切割深度要完全贯穿提手结构，同时不能切到下方的顶盖本体，否则会破坏罐体的密封性能。所有特征完成后需要做壁厚检查，确保整体壁厚均匀，没有局部过厚导致的缩痕风险，也没有局部过薄导致的强度不足问题。这类结构的设计核心是在满足便携搬运、密封储料功能的前提下，尽可能简化成型工序，减少不必要的附加零件，让整个罐体可以通过一体成型工艺完成生产，降低装配环节的成本，同时曲面流线型的外形也能减少储运过程中与其他物体的勾挂，提升使用的便利性。
