叉型铰接连接支座结构设计

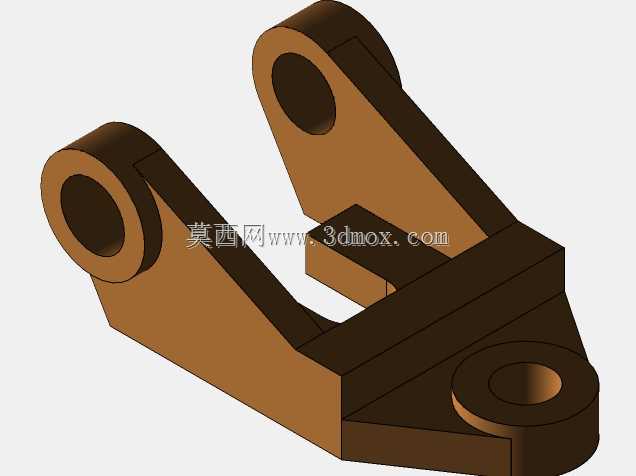

　　这类叉型铰接支座在工业传动、工装夹具、自动化输送线的连杆机构中应用十分广泛，核心作用是实现两个运动构件之间的铰接传动，同时承担径向载荷与小幅摆动工况下的力矩传递，常见于气动执行机构末端、设备门体铰链、输送线拨叉组件、检测设备的摆臂连接部位，能够在往复摆动的工况下保持稳定的连接精度，避免构件运动过程中出现卡滞、窜动的问题。从结构设计逻辑来看，整个支座采用一体式铸钢或机加工成型的结构，没有多余的拼接焊缝，整体刚性更强，能够承受交变载荷下的疲劳冲击，三个铰接孔的轴线平行度公差控制在0.02mm以内，保证装配后销轴不会出现偏磨，延长铰接副的使用寿命。上部两个对称的叉耳结构，主要用于对接外部连杆的双耳端，通过贯穿销轴实现铰接，

　　叉耳的厚度根据承载需求做了等强度设计，根部做了R3的圆角过渡，避免应力集中导致的根部断裂，叉耳内孔预留了轴承安装位，可以根据工况选择镶嵌铜套或者滚针轴承，适配不同转速、不同载荷的摆动需求。下部的单耳铰接孔，用于连接设备的固定基座或者驱动端构件，孔位的端面做了凸台设计，一方面减少加工面的面积，降低机加工成本，另一方面能够保证销轴安装时的端面贴合精度，避免装配后出现轴向窜动。支座中部的凹槽结构，是为了给运动过程中的相邻构件预留避让空间，避免摆角达到极限位置时出现结构干涉，凹槽的侧壁与底面的垂直度公差控制在0.05mm以内，部分工况下还可以在凹槽内加装缓冲垫，降低摆动到极限位置时的冲击噪音。从安装边界来看，

　　整个支座的轮廓尺寸适配常规工业连杆的安装空间，三个铰接孔的中心距按照标准连杆传动的行程参数设计，不需要额外修改孔位就可以直接替换同类型的标准支座，安装时只需要对应穿入销轴，加装轴用挡圈完成轴向固定即可，装配流程简单，后期维护更换时不需要对周边构件做额外调整。设计过程中重点校核了叉耳根部的弯曲强度、铰接孔的挤压强度，在额定载荷下的安全系数达到2.5以上，能够满足大多数工业场景下的传动承载需求，同时整体做了轻量化的结构优化，在不降低刚性的前提下去除了非承载区域的多余材料，降低了构件自身重量，减少运动过程中的惯性冲击。这类支座的建模过程需要重点保证三个孔位的位置度精度，建模时先绘制整体的轮廓草图，通过拉伸生成主体结构，

　　再对叉耳根部做圆角过渡处理，最后对铰接孔做倒角处理，避免装配时销轴刮伤孔壁，建模完成后需要做干涉检查，模拟整个摆动行程内的构件运动状态，确认没有结构干涉后再投入生产加工。实际应用中，这类支座的表面通常会做发黑或者镀锌处理，提升防锈能力，适配车间内多油污、多粉尘的工作环境，长期使用也不会出现锈蚀卡滞的问题，铰接孔内的润滑槽可以定期加注润滑脂，降低铰接副的磨损量，延长整体的使用寿命。
