多铰接孔弧形连接支架结构设计

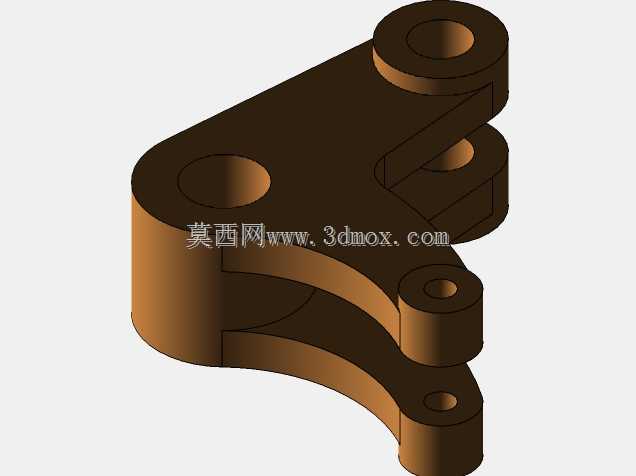

　　这类带多组铰接孔的弧形连接支架，常见于中小载荷的连杆传动机构中，在轻工自动化输送线的摆杆组件、小型包装设备的开合执行机构、仪器仪表的调节支撑结构里都能见到同类型构件的应用，核心作用是在有限的安装空间内，实现多组运动副的点位衔接，同时传递既定方向的拉压载荷，避免多连杆分散布置带来的空间冗余问题。从结构形态来看，构件主体采用弧形过渡的变截面设计，而非等厚度直臂结构，这种设计首先是为了避让机构运动过程中的相邻部件干涉，在摆角摆动范围内，弧形轮廓不会和周边的轴座、连杆臂产生运动碰擦，其次弧形的受力路径更贴合载荷传递方向，相比直角转折的臂体，能大幅降低应力集中系数，在反复交变载荷作用下，减少臂体根部断裂的风险。构件上分布的五处铰接孔，

　　孔径存在明确的尺寸梯度，最大的两处同轴铰接孔位于构件一端，用于和固定基座的销轴配合，作为整个支架的摆动回转支点，这两处孔的同轴度公差需要控制在0.02mm以内，否则装配后会出现转动卡滞、销轴偏磨的问题；中部的两处平行铰接孔用于连接动力输入连杆，将气缸或者偏心轮的往复动力传递到支架上，带动支架绕主支点做定角度摆动；末端的小孔径铰接孔则用于连接末端执行件，比如压头、拨叉、检测探头等功能部件，将动力输出到作业工位。设计过程中首先需要确认的是各铰接孔的中心距参数，主支点孔到中部动力输入孔的中心距决定了动力臂长度，直接影响末端输出的力矩大小，主支点到末端输出孔的中心距则决定了末端执行件的摆动行程，

　　这两个尺寸需要匹配整套机构的动力参数和行程要求，不能随意调整。安装边界方面，构件的最大外轮廓宽度需要适配安装基座的槽口宽度，臂体的厚度要和配套的关节轴承、轴套宽度匹配，装配后主支点的销轴两端需要加装轴用挡圈限位，避免支架沿销轴轴向窜动，中部和末端的铰接孔在装配时需要添加自润滑轴套，降低反复转动带来的磨损，延长构件的维护周期。从建模逻辑来看，这类构件适合采用多实体建模方式，先绘制各铰接孔的中心点位，搭建出完整的骨架草图，再基于骨架绘制臂体的外轮廓，通过拉伸凸台生成基础实体，之后对各孔位进行倒角处理，孔口的倒角一方面是去除加工毛刺，另一方面是方便销轴装配时的导入，臂体的弧形边缘需要做等半径圆角过渡，避免热处理或者载荷作用下出现应力开裂。

　　需要注意的是，这类支架在实际加工时多采用45号钢调质处理，表面做发黑防锈处理，建模时的壁厚设计要满足载荷要求，臂体最薄处的厚度不能小于孔径的0.8倍，否则在承受峰值载荷时容易出现臂体变形，影响整套机构的运动精度。在实际选型替换时，需要核对各铰接孔的相对位置尺寸，以及臂体的摆动包络范围，确保替换后不会和周边部件产生运动干涉，同时铰接孔的配合公差要根据运动频率选择，高频摆动的场景下孔位需要采用H7间隙配合，低速重载的场景可以适当减小配合间隙，提升连接刚性。
