挤压凸台切割练习用叉形铰接结构件

　　在常规机械结构的铰接传动场景中，这类带同轴轴孔与叉形夹持端的结构件应用十分广泛，常见于轻工输送设备的连杆传动端、小型工装夹具的摆臂连接位、自动化分拣机构的从动铰接点，核心作用是通过同轴孔完成与固定销轴的转动配合，同时依靠叉形开口端卡接配套的传动拨杆或联动件，将周向转动的力矩传递至相邻执行部件，实现预设角度范围内的往复摆动动作。

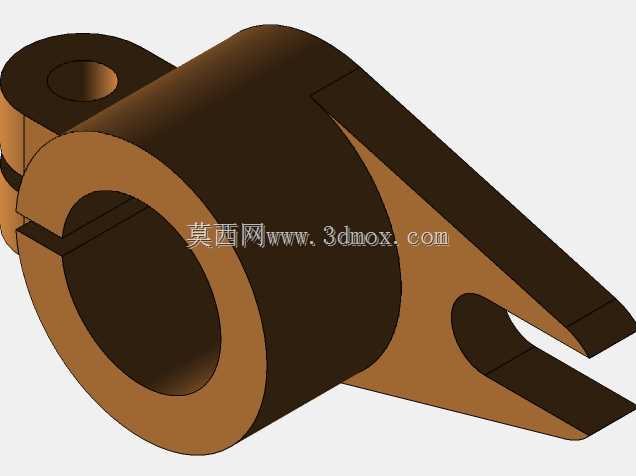

　　从结构功能特性来看，该零件主体为大直径同轴筒状结构，内壁为精加工配合面，与对应销轴装配后需保证转动过程无卡滞、径向窜动量控制在装配公差允许范围内，筒身外侧延伸出的叉形臂为受力传递段，两个叉臂之间的开口槽宽度与配套连接件的厚度匹配，装配时需保证叉臂内侧面与连接件侧面的间隙均匀，避免传动过程中出现偏磨导致的力矩损耗。筒身上方延伸的小直径带孔凸台为辅助定位结构，可穿装限位销或复位弹簧挂杆，用于限定零件的摆动极限角度，或是为复位构件提供安装点位，避免零件转动超程脱离配合位。

　　设计这类零件时，首先要明确核心配合尺寸的边界：主体大轴孔的内径需根据配套销轴的直径确定，配合公差一般选间隙配合的H7/g6精度，保证转动顺滑的同时不会出现过大的晃动量；筒身的外径要根据传递的扭矩大小核算壁厚，避免长期受交变载荷出现筒身开裂的问题，常规小载荷传动场景下壁厚不小于轴孔直径的五分之一即可满足强度要求。叉形臂的长度要结合实际摆动行程确定，臂长过长会导致受力端力矩过大引发臂部变形，过短则会导致摆动角度无法满足传动需求，叉臂末端的开合角度要匹配联动件的运动轨迹，避免转动过程中叉臂与相邻构件发生运动干涉。上方的小凸台位置需要结合整体安装空间确定，凸台内孔的轴线要与主体轴孔的轴线保持平行，保证穿装的限位构件动作顺畅，凸台与主体筒身的衔接处要做圆角过渡，减少应力集中的问题。

　　建模练习过程中，挤压凸台与挤压切割是构建这类结构的核心操作：主体筒身可先通过草图绘制环形截面，经凸台拉伸得到基础筒体，之后绘制叉形臂的截面轮廓，通过凸台拉伸与筒体合并为整体结构，再通过挤压切割操作开出叉臂之间的开口槽、加工出两个轴孔的内孔面，最后对所有锐边做倒角处理、衔接位置做圆角过渡，即可完成整体结构的构建。需要注意的是，挤压切割开槽时要保证槽的两个侧面与主体轴孔的轴线平行，避免出现槽面倾斜导致装配时无法卡入配套连接件的问题；凸台拉伸时要保证各拉伸特征的合并实体选项处于勾选状态，避免出现多实体拆分导致的结构错误。

　　从安装边界来看，该零件装配时主体轴孔需完全套入配套销轴，销轴两端要加装卡簧或轴端挡圈限定轴向位置，避免零件沿销轴轴向窜动脱出；叉形开口端与联动件连接时需穿装小直径连接销，连接销的长度要略小于两个叉臂外侧的总宽度，避免销端突出刮碰周边构件；上方小凸台安装限位构件时，要预留足够的动作空间，保证零件在最大摆动角度下，限位构件不会与周边的固定结构发生碰撞。实际应用中，这类零件的材质一般选用45号钢经调质处理，表面做发黑防锈处理，若应用在有腐蚀的工况环境中，也可选用304不锈钢材质加工，无需额外做表面处理即可满足防锈需求。
