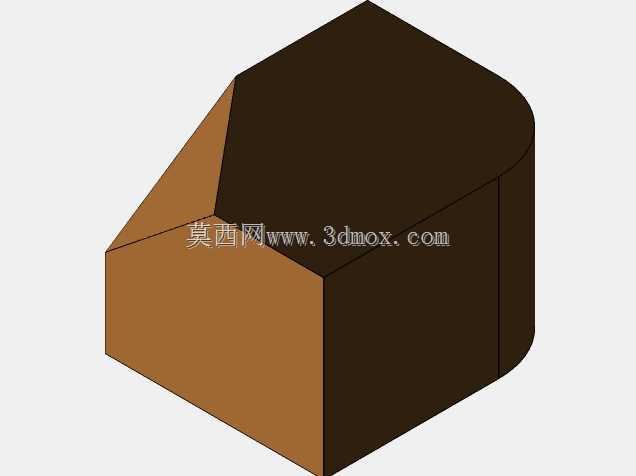

带倒角圆角的挤压凸台结构练习件

　　在日常机械结构设计的建模练习中，这类融合挤压凸台、顶点倒角与圆角特征的组合结构，是很多刚接触三维建模的工程人员绕不开的基础练习载体，它没有复杂的曲面拆分，也没有多零件的装配约束，所有特征都围绕实体建模的核心基础指令展开，却能把实际生产中最常用的几个结构处理逻辑讲透。先从实际应用场景说起，这类带一侧圆弧过渡、棱角做倒角或圆角处理的凸台结构，在传感器安装基座、小型工装定位块、设备端盖的局部加强结构里十分常见，比如很多光电传感器的安装座，需要一侧做圆弧面避开相邻的走线槽或者转动部件，另一侧保留直面来贴合安装基准面，凸台本身用来给传感器的固定螺丝预留足够的咬合深度，避免安装时螺丝穿透安装板影响另一侧的部件运动。从功能特性上看，

　　这个结构的挤压凸台部分是核心承载区域，凸台的高度直接决定了安装时的配合深度，做太高会浪费材料、增加整体重量，还可能在设备运行时和周边运动件产生干涉；做太矮则会导致螺纹咬合长度不足，长期受振动影响容易出现螺丝滑牙、部件松动的问题。顶点倒角的设置并非只是为了外观好看，在实际加工环节，尖锐的顶点在铣削加工时容易出现崩边，尤其是用硬质合金铣刀加工普通碳钢或者铝合金件时，刀尖走到尖锐棱角位置如果进给量没控制好，很容易在棱角处留下崩缺，后期装配时还可能划伤操作人员的手套甚至皮肤，做合适大小的顶点倒角，既能去除加工毛刺，也能在装配时起到导向作用，让相邻零件的配合面更容易对位。而圆角特征的作用更偏向应力分散，在凸台和基体连接的位置，如果做完全的直角过渡，设备长期受交变载荷作用时，直角位置会出现明显的应力集中，很容易从连接处产生疲劳裂纹，尤其是在有振动的工况下，比如安装在冲压设备旁的传感器基座，长期受振动冲击，直角连接处的疲劳失效速度会比带圆角过渡的结构快数倍。再说到设计思路，做这个结构的时候首先要确定基准面，一般选平直的侧面作为第一安装基准，先绘制截面轮廓，轮廓里要提前预留出圆弧边的半径，这个半径不是随便定的，要结合实际安装位置的避让需求，比如旁边要走直径8mm的线缆，那圆弧半径至少要留到5mm以上，保证线缆和结构之间有至少2mm的安全间隙，避免设备运行时线缆被结构磨破绝缘层。挤压凸台的深度要根据实际使用的螺丝规格来定，比如用M3的固定螺丝，

　　凸台的挤压深度至少要留6mm，保证螺纹有足够的咬合长度，凸台的边缘和基体边缘的距离也要留够，不能太窄，不然加工的时候薄壁位置容易出现震刀，导致表面粗糙度达不到要求。顶点倒角的大小一般取0.5mm到1mm就足够，不需要做太大，太大反而会影响安装面的有效贴合面积，导致安装后部件出现歪斜。圆角的半径要根据凸台的壁厚来选，一般取壁厚的0.2到0.3倍，既能起到应力分散的作用，也不会因为圆角太大导致局部结构堆积过多材料，注塑或者压铸生产时出现缩痕。关于外形尺寸与安装边界，这类结构的整体外轮廓不会做太大，一般作为小型安装件使用时，整体长度控制在30mm到50mm之间，宽度在20mm到40mm之间，凸台突出基体的高度在5mm到10mm之间，

　　安装孔的位置要距离边缘至少3mm以上，保证安装时螺丝头有足够的承压面，不会压坏结构边缘。圆弧侧的外轮廓要和安装基准面保持平滑过渡，不能出现突兀的折角，不然既影响加工走刀，也会在实际安装时和相邻部件产生卡滞。在建模过程中，要注意特征的先后顺序，一般是先做基体的挤压成型，再做凸台的挤压叠加，之后再添加倒角和圆角特征，要是先做倒角圆角再挤压凸台，很容易出现特征报错，或者生成的圆角面不连续，给后续的工程图导出、加工编程带来麻烦。另外，所有特征的参数要保持关联性，比如后续调整凸台高度的时候，倒角和圆角的参数要能自动适配，不需要逐个重新定义，这也是参数化建模的核心优势，能大幅提升后续改型的效率。这类基础结构看似简单，实则涵盖了实体建模里最核心的特征逻辑，把这类基础结构的设计逻辑摸透，后续做复杂的设备基座、工装夹具的时候，才能在细节处避免出现工艺性差、结构强度不足的问题，毕竟很多复杂的机械结构，拆解到最后都是一个个基础特征的组合，把每个基础特征的应用场景、工艺要求、参数选择逻辑搞清楚，才能做出既满足使用需求，又方便加工生产的合理结构。
