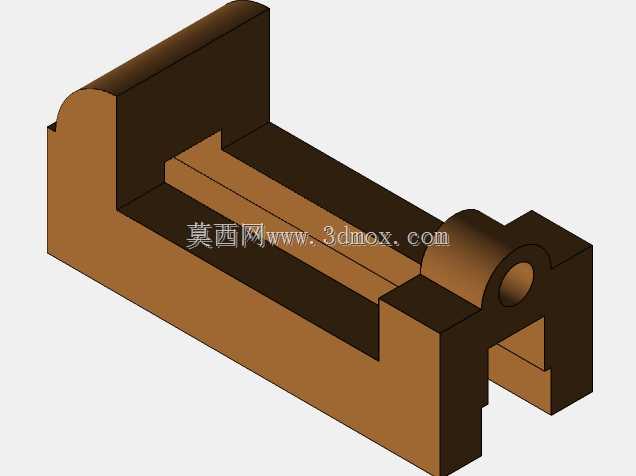

挤压凸台切割练习用基座类零件结构

　　在日常的机械结构设计与建模练习过程中，这类带挤压凸台与切割特征的基座类零件，是很多从业者刚接触特征建模时绕不开的典型练习载体，同时这类结构也广泛出现在各类小型传感装置的安装基座、工装夹具的定位支撑块、自动化产线的小型导向座等实际应用场景中。从实际使用场景来看，这类零件多作为小型功能组件的承载基体，需要为配套的传感元件、小型导向件或者定位销提供稳定的安装基准，零件一端的带孔凸耳结构，主要用于穿设铰接销轴或者锁紧螺钉，实现零件与相邻机架组件的铰接或者固定连接，零件本体上的通槽结构，一方面是为了给配套的滑动件提供导向行程空间，另一方面也能在满足结构强度的前提下减少零件整体重量，降低材料消耗。从设计思路层面来说，

　　这类零件的建模核心是掌握挤压凸台的生成逻辑与挤压切割的特征运用，建模时首先要确定零件的整体基准面，先绘制主体的截面轮廓，通过基础拉伸生成零件的主体基体，之后再根据安装需求，在基体的对应位置通过凸台拉伸生成端部的铰接凸耳结构，凸耳上的安装孔需要保证与相邻铰接件的尺寸匹配，孔的同轴度公差需要控制在合理范围内，避免铰接时出现卡滞或者装配间隙过大的问题。零件上的通槽结构则是通过挤压切割的方式生成，绘制槽体的截面轮廓后，沿着垂直于基体端面的方向进行切除拉伸，槽的内壁需要保证足够的平面度，避免配套滑动件在槽内移动时出现卡顿，槽的宽度尺寸需要根据配套滑动件的宽度预留合理的配合间隙，一般间隙控制在0.02mm到0.05mm之间，

　　兼顾滑动顺畅度与定位精度。从外形尺寸与安装边界来看，这类小型基座零件的整体长度一般控制在80mm到120mm之间，宽度在25mm到40mm之间，高度在30mm到50mm之间，端部凸耳的外径一般比安装孔直径大8mm到12mm，保证凸耳有足够的结构强度承受铰接时的剪切力，零件背部的立式挡边高度一般与主体高度保持一致，挡边的厚度控制在5mm到8mm之间，既可以为安装在基体上的元件提供侧向定位支撑，也能增强零件整体的抗弯折强度。在实际的设备应用中，这类零件如果作为传感器的安装基座，还需要在槽体的对应位置预留传感器的走线空间，避免传感器线缆被运动部件剐蹭，零件的安装面需要做铣平处理，保证安装时与安装基面的贴合度，减少装配后的位置偏差。

　　建模过程中需要注意，挤压凸台的生成要保证与基体的融合处没有多余的棱角，必要时可以添加小尺寸的圆角过渡，减少应力集中的问题，挤压切割的槽体边缘如果没有装配要求，可以保留自然的切割棱边，如果有人员接触的可能，则需要添加0.5mm到1mm的倒角去除毛刺，避免安装调试时划伤操作人员。这类结构虽然看起来简单，但是涵盖了拉伸建模最核心的增材与减材特征逻辑，熟练掌握这类特征的运用，能够为后续复杂箱体类、机架类零件的建模打下扎实的基础，在实际设计中，这类零件的材质一般选用ABS工程塑料或者6061铝合金，根据使用场景的载荷需求选择，塑料材质多用于载荷较小的传感装置安装场景，铝合金材质则用于有一定强度要求的工装导向场景。
