斯莫利型波圈波浪弹性挡圈结构

　　在精密装配的轴向预紧场景里，这类波形弹性圈的应用覆盖了从微型传感器壳体到小型传动组件的大量窄空间安装需求，区别于传统圆柱螺旋压缩弹簧，它不需要预留较大的轴向压缩行程空间，也不会在径向占用过多安装孔径，尤其适合对装配空间有严格限制的紧凑结构设计。从实际选型适配的角度看，这类波圈的核心作用是在受限的轴向空间内提供持续稳定的预紧力，补偿零部件加工带来的尺寸公差累积，抵消设备运行过程中因温度变化产生的热胀冷缩间隙，同时还能吸收一定程度的振动冲击，避免配合件之间出现松动窜动。比如在小型传感器的装配结构中，壳体内部的PCB板与传感元件之间往往只有几毫米的轴向空间，普通螺旋弹簧的线径加上并圈高度根本无法放入，

　　而这种单层波圈只需要不到1毫米的自由高度，就能提供足够的预紧压力，把传感元件牢牢压在定位面上，同时不会因为压力过大压损脆弱的传感芯片。设计这类波形结构的时候，首先要明确安装边界的硬约束：安装槽的内径要略大于波圈的自由状态内径，保证波圈装入后不会和中心穿过的轴类零件发生径向干涉，安装槽的外径则要略小于波圈的自由状态外径，让波圈的外边缘能卡在槽的侧壁上，避免工作过程中波圈从槽内脱出。波峰的数量设计是核心参数，波峰越多，相同压缩量下能提供的弹力越线性，但是波峰过多会提升成型加工的难度，也会让波圈的刚度提升过快，容易在小压缩量下产生过大的预紧力；波峰过少则会导致弹力分布不均匀，局部压力过大容易损伤配合面，

　　通常3到5个波峰的设计是小尺寸波圈的常用选择，能在弹力均匀性和加工难度之间取得较好的平衡。材料选择上这类零件通常采用弹簧钢带冲压成型后做热处理，保证足够的弹性极限和疲劳寿命，表面处理则根据使用场景选择，普通室内工况做发黑处理即可，有防腐需求的场景可以采用镀镍或者不锈钢材质。在实际装配过程中，这类波圈不需要专用的安装工具，只要用平口工具均匀施压就能压入安装槽，不会像开口挡圈那样需要卡簧钳扩张才能安装，也不会像锁紧垫圈那样需要配合螺母使用，装配效率更高。需要注意的是，设计安装槽的时候要控制槽的轴向宽度，槽宽要比波圈的最大压缩厚度大0.1到0.2毫米，给波圈预留足够的变形空间，避免波圈被完全压平后失去弹性，同时槽的边缘要做倒角处理，

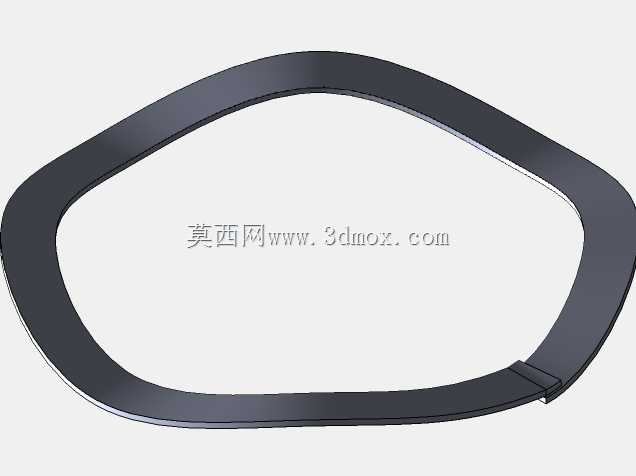

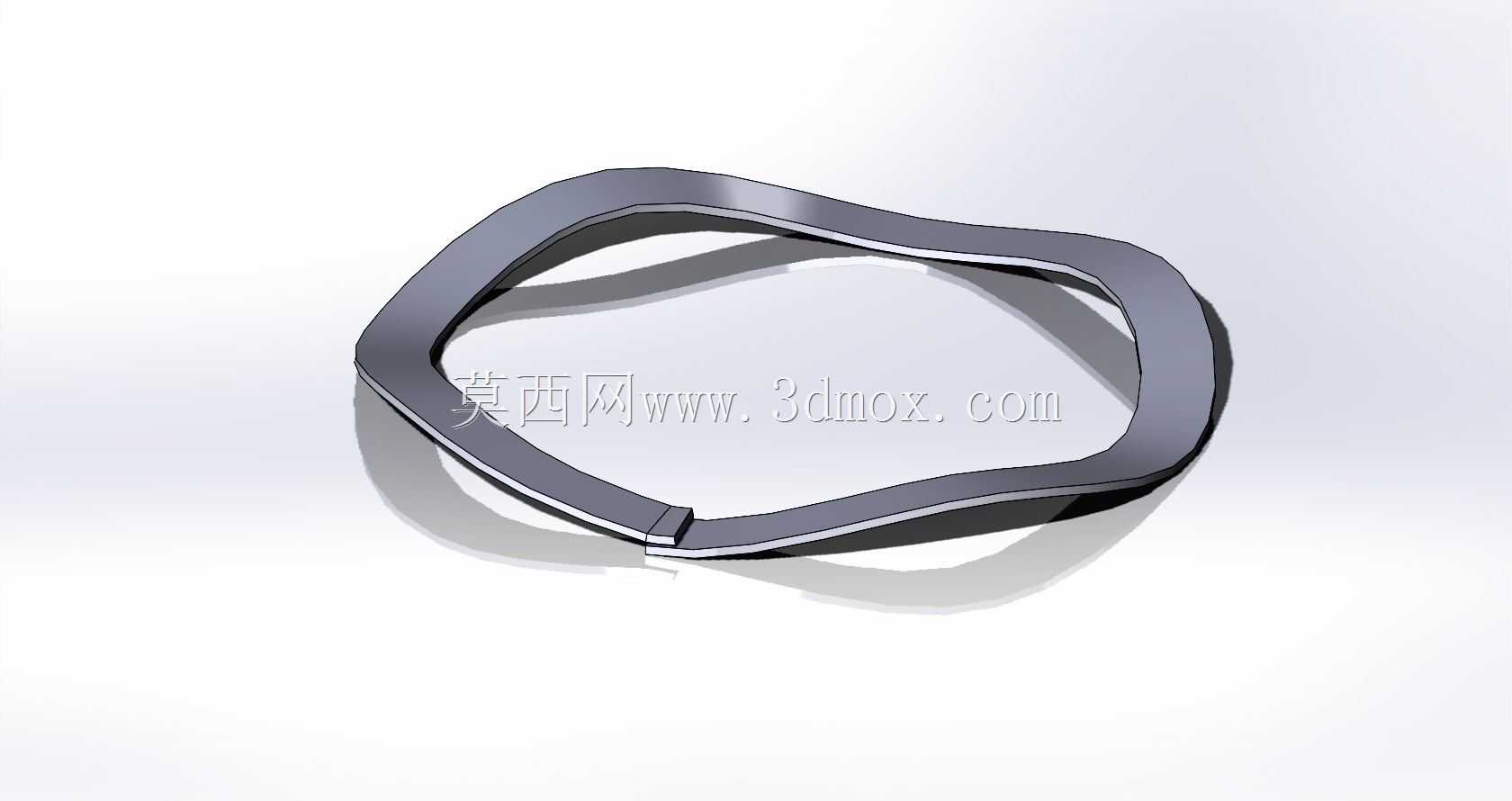

　　防止锐边切割波圈表面造成应力集中，缩短零件的疲劳寿命。在传动组件的轴承预紧场景里，这类波圈常被用在深沟球轴承的外圈定位处，代替传统的刚性挡圈，补偿轴承运行过程中的磨损间隙，降低轴承的运行噪音，提升轴承的使用寿命，尤其是在小型电机、微型减速器这类对噪音控制有要求的设备里，波圈的减振降噪效果比刚性定位结构好很多。从建模的角度看，这类零件的建模重点在于波形成型曲线的绘制，要保证每个波峰波谷的过渡平滑，没有曲率突变，否则在做有限元应力分析的时候会在突变处出现虚假的应力集中点，影响仿真结果的准确性，同时要注意波圈的接口处的搭接结构，单层波圈通常采用开口搭接的设计，避免成型过程中出现接口处的硬折，保证整个圆周方向的弹力均匀。
