多针快锁式电气连接基座结构设计

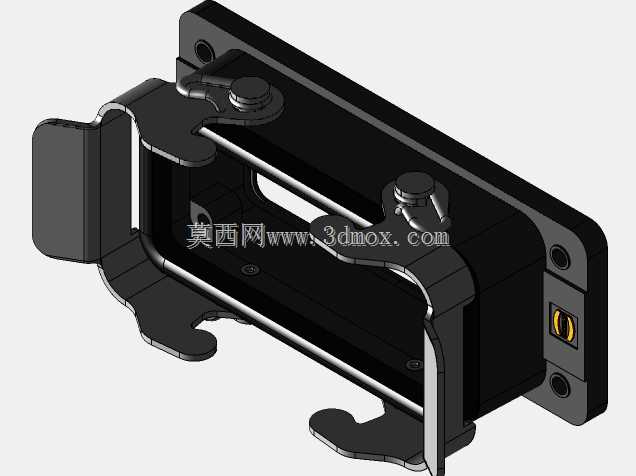

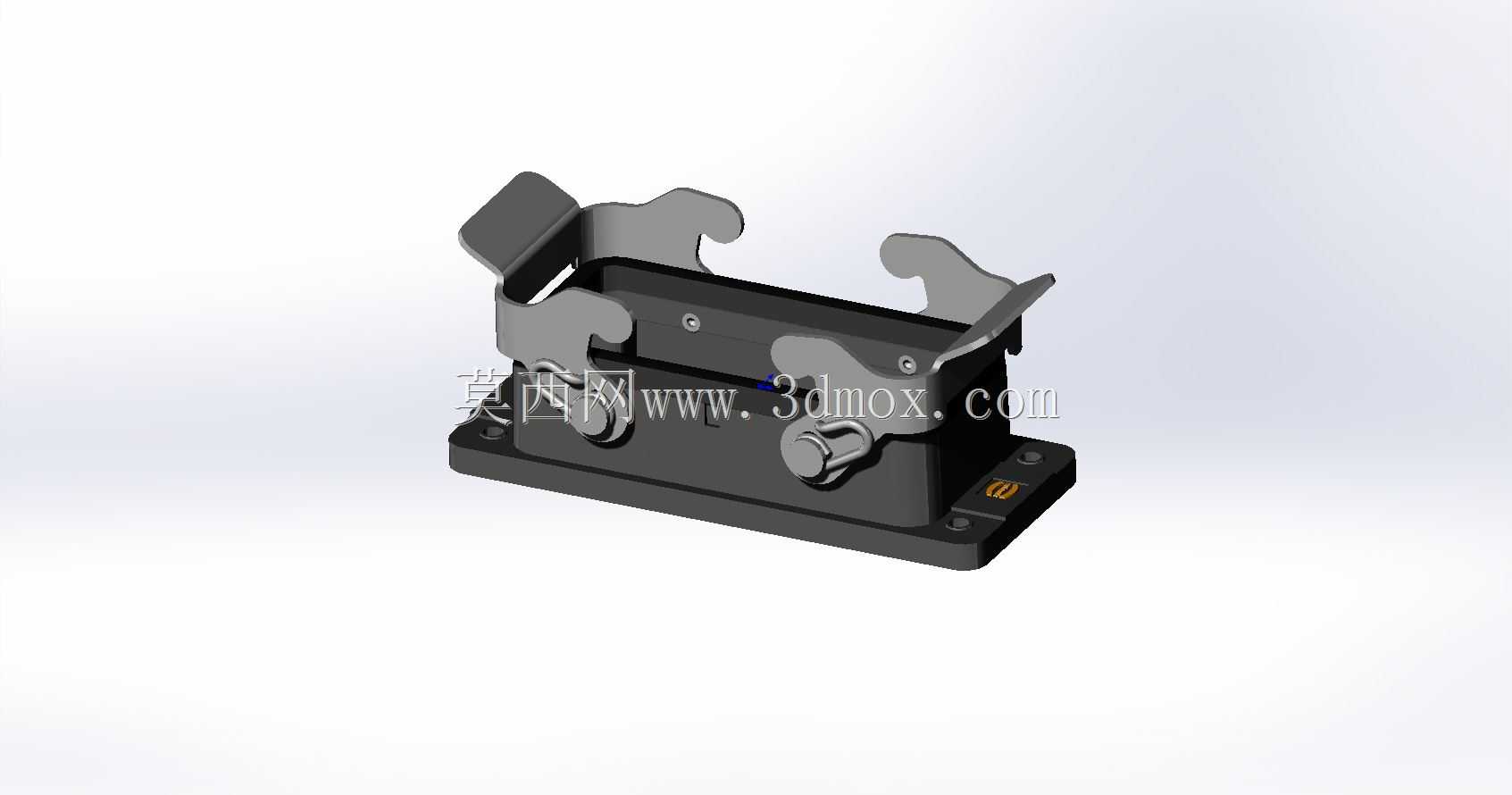

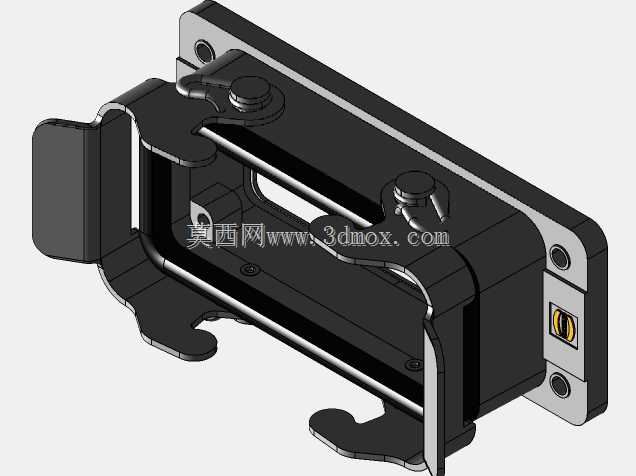

　　在工业电气布线、设备信号互联的现场场景里，这类多针连接基座的使用频率极高，不管是产线设备的信号分线、传感器集群的接线汇总，还是移动电气模块的快速插拔对接，都需要这类兼顾连接稳定性与操作便捷性的接插件结构。从结构本身来看，这款连接基座采用底部带安装孔的平板式安装底座，安装边界预留了足够的紧固件操作空间，底座上的固定孔位适配常规的M4规格安装螺丝，安装时不需要额外定制特殊紧固件，现场装配的适配性很强。底座上方的主体部分采用绝缘基材内嵌导电插针的结构，多针排布的方式可以同时承载多路信号或者小功率电源的传输，相比单针接线端子，能大幅减少现场布线的接线工作量，也能避免多线对接时出现错接、漏接的问题。两侧的快锁卡扣是整个结构的设计核心，

　　卡扣采用带弹性复位的弯折金属结构，对接时不需要额外工具，只需要将配对的插头对准基座插合，两侧卡扣会自动卡入插头对应的锁止槽位，完成机械锁止，避免设备运行过程中受振动、拉扯导致接插件松脱断电；拆卸时只需要同时按压两侧卡扣的解锁端，就能直接拔出插头，单人操作几秒就能完成插拔，在需要频繁更换模块、快速检修的现场场景里，能大幅缩短运维的停机时间。从设计思路上看，这款结构没有采用复杂的锁止机构，所有卡扣的转轴、复位结构都集成在基座主体上，没有零散的小零件，避免了现场拆装时零件掉落遗失的问题；卡扣的金属板材厚度经过受力校核，既能保证锁止时的夹持力足够，应对工业现场常见的振动、线缆拉扯工况，也不会因为卡扣刚度过大导致解锁时需要的按压力过高，

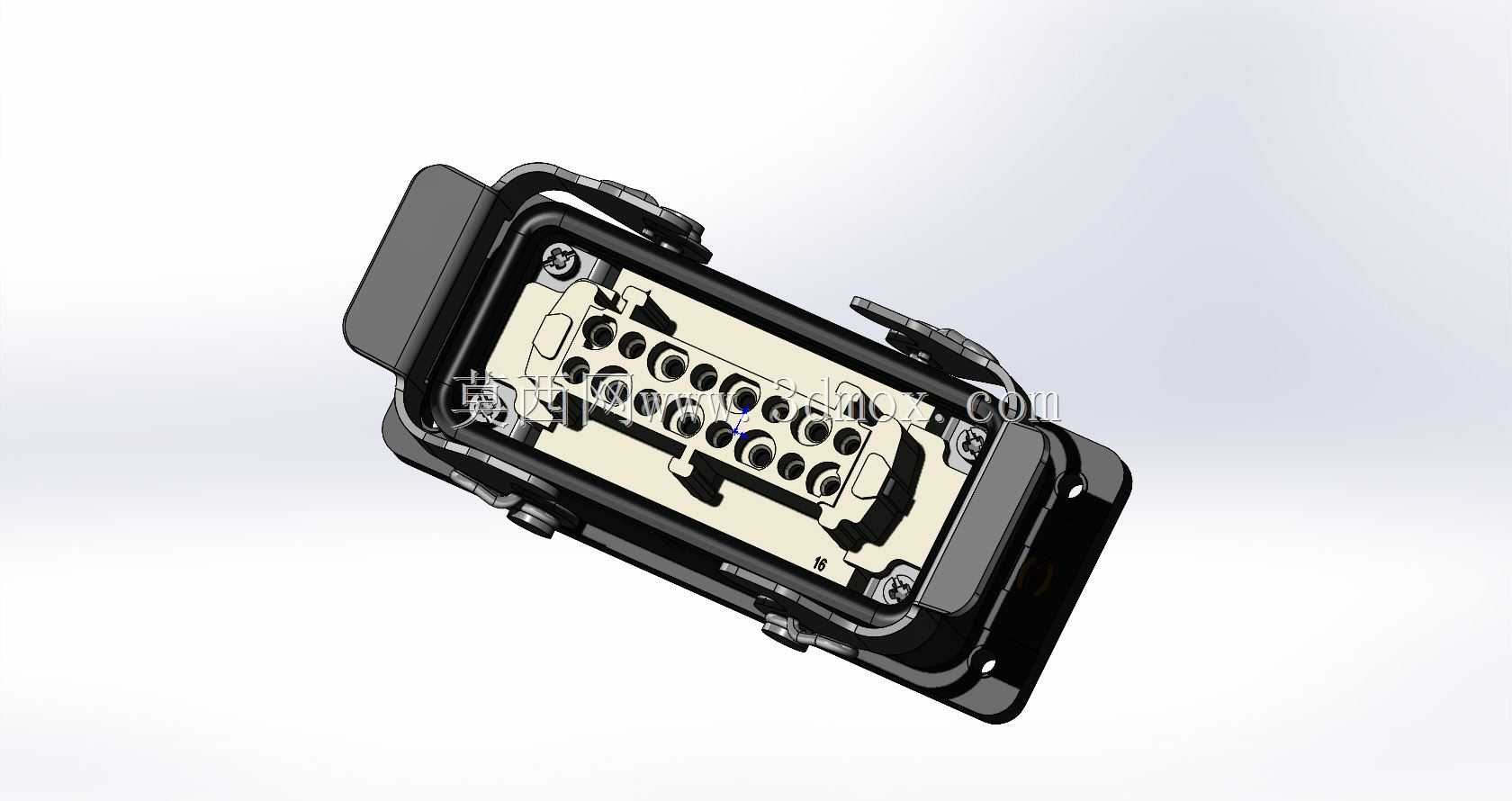

　　提升日常操作的手感。基座侧面预留的标识位可以粘贴针脚定义标签，现场接线时能快速对应每一路针脚的功能，减少接线排查的时间。外形上整体结构没有突出的尖锐棱角，所有边角都做了圆弧过渡处理，安装在设备面板或者机架上时不会划伤布线的线缆，也能避免运维人员操作时被剐蹭。插针的排布采用等间距错位布局，相邻插针之间的绝缘间距满足低压电气的安全间隙要求，即使在多芯同时通电的情况下，也不会出现针间打火、绝缘击穿的问题。基座底部的安装面做了平整度处理，安装时能和安装基板完全贴合，不会出现安装倾斜导致插针对接错位的问题，安装孔位的公差设计兼顾了现场安装的孔位偏差容错，即使基板上的安装孔存在小范围的位置误差，也能顺利完成基座的固定。这类结构在实际选型时，

　　需要注意对接插头的针脚定义与基座匹配，同时安装时要预留足够的插拔操作空间，尤其是两侧卡扣的解锁操作空间，不能将基座紧贴其他结构件安装，否则会导致解锁时无法按压卡扣，影响后续的插拔操作。另外卡扣的金属部分做了防锈镀层处理，在潮湿、多粉尘的工业现场也能长期保持弹性，不会因为锈蚀导致锁止失效，整体结构的耐用性可以满足工业场景长期使用的需求，不需要频繁更换接插件，降低设备的后期运维成本。
