32A400V面板式IP44工业连接器插座结构

　　这款面板安装式工业连接器插座，主要面向工业现场的临时供电、固定设备配电场景设计，常见于生产车间工位配电、户外施工临时电源接驳、舞台演出设备供电、港口码头设备电源接入等工况，作为电源侧的输出接口，匹配对应规格的工业插头使用，实现32A额定电流下400V三相五线制回路的可靠连接，防护等级达到IP44，可抵御日常飞溅的水滴、直径大于1mm的固体异物侵入，适配多数非长期浸水的户外、半户外工业使用场景。

　　从结构设计逻辑来看，这款插座采用圆形法兰盘安装形式，法兰上预留两个对称的安装固定孔，安装时可直接在设备面板、配电箱壳体上开出对应尺寸的圆形安装孔，将插座主体嵌入开孔后，通过两个螺栓穿过法兰孔完成锁紧固定，安装后插座的插接端面突出于面板表面，便于插头插拔操作，同时法兰与面板之间可加装密封胶圈，进一步提升安装结合面的防护能力，避免水汽、粉尘从安装缝隙进入设备内部。插座的外壳采用高强度工程塑料注塑成型，外壳表面做了防滑纹理处理，红色的外壳配色对应400V三相电压等级，符合工业连接器的颜色标识规范，现场运维人员可直接通过外壳颜色快速区分电压等级，避免错插不同电压回路的插头引发设备故障。

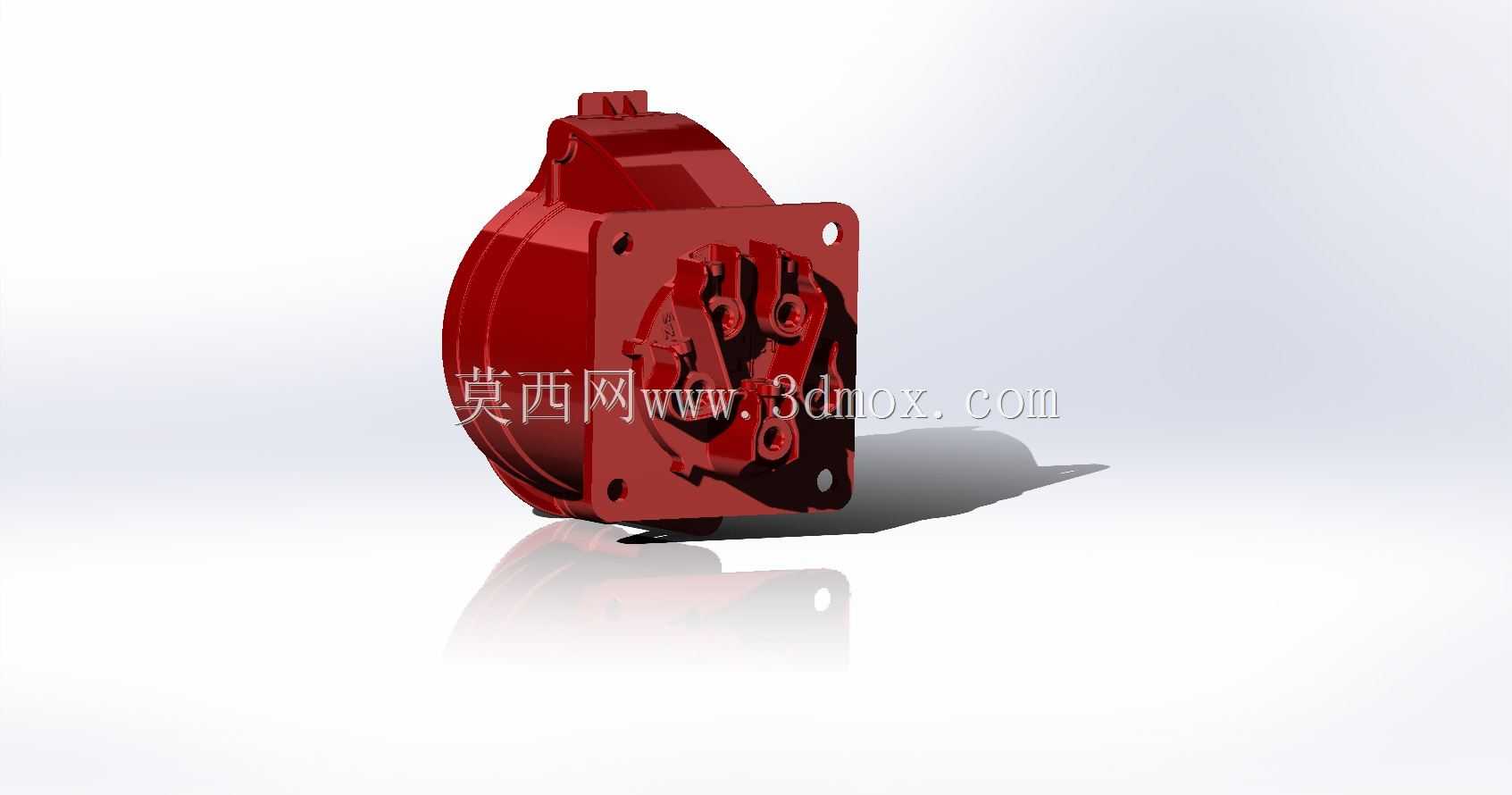

　　内部插套组件采用铜合金材质加工，表面做镀镍处理，兼顾导电性能与抗氧化能力，插套的夹持结构采用弹性箍紧设计，插头插入后可实现多面贴合接触，降低接触电阻，避免大电流工况下出现接头发热的问题，插套与内部接线端子采用压接式连接，接线时可直接将剥好的线缆插入端子孔后拧紧压线螺钉即可完成接线，无需焊接，现场装配效率更高。插座的插接端设置了防呆定位结构，对应插头上的定位槽，只有相位匹配时插头才能顺利插入，从结构上避免相序接反的问题，同时插接到位后，插座外壳上的弹性卡扣会自动卡入插头的卡槽内，实现锁紧固定，避免设备运行过程中受线缆拖拽、振动影响导致插头意外脱落，引发供电中断。

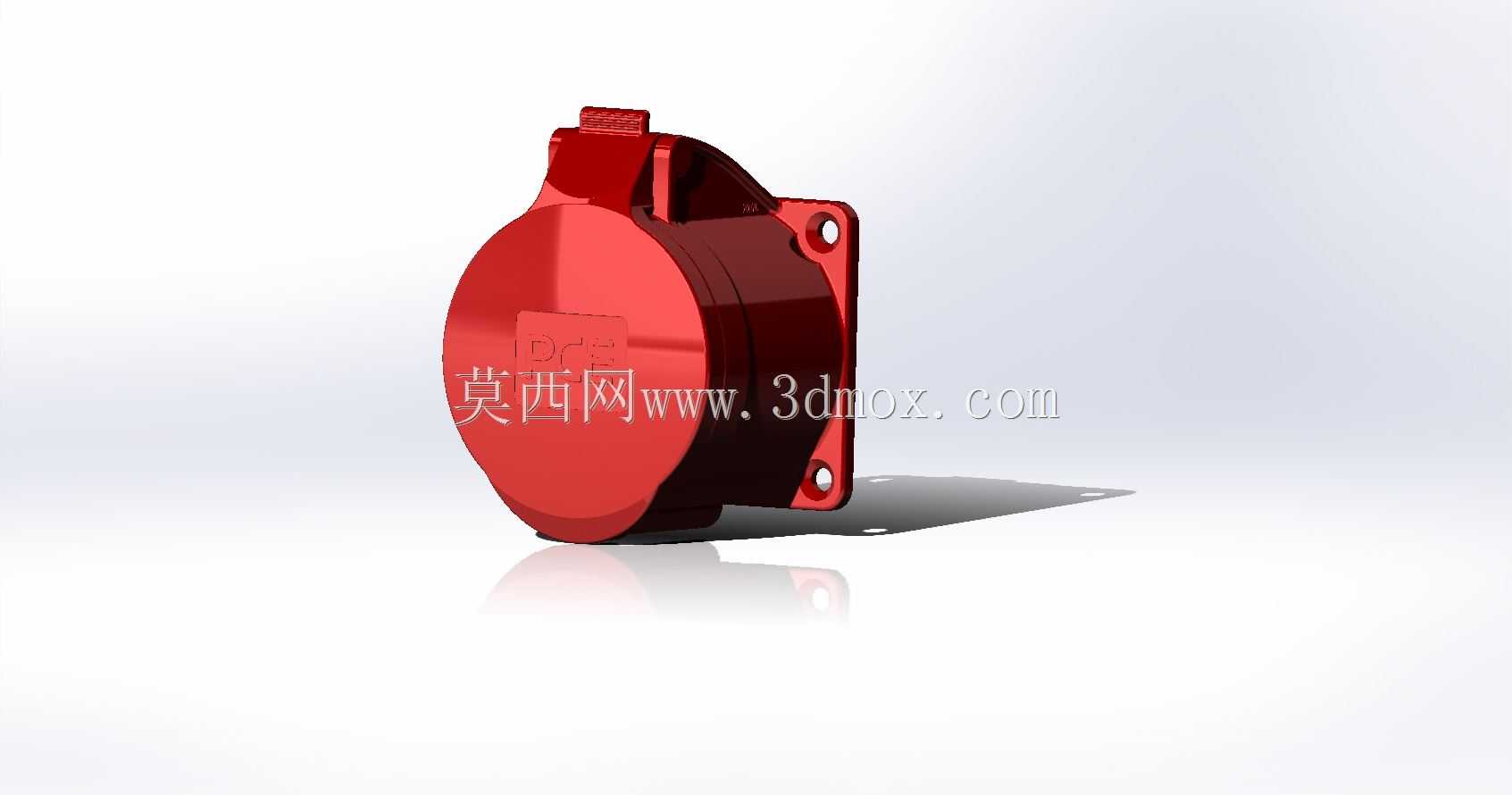

　　从安装边界尺寸来看，这款插座的主体嵌入部分直径适配行业通用的面板开孔尺寸，法兰盘的外轮廓尺寸略大于开孔直径，可完全覆盖开孔边缘，避免安装后出现缝隙，插座整体的轴向深度适配常规厚度的配电箱面板、设备壳体，安装后背部的接线端预留足够的线缆弯曲空间，不会出现线缆弯折半径过小损伤线芯的问题。外壳的翻盖结构采用一体化铰接设计，未插入插头时翻盖可自动闭合，遮盖插接端面，避免粉尘、水滴进入插套内部，翻盖与壳体之间设置了弹性密封筋，闭合后可达到IP44的防护要求，翻盖的开启拨片做了加大设计，操作人员佩戴劳保手套时也可顺利拨开翻盖进行插拔操作，适配工业现场的操作习惯。

　　在实际选型应用中，这类连接器需要匹配同规格32A/400V/3P+N+E的工业插头使用，线缆接入时需要根据额定电流选择对应线径的五芯铜缆，接线时需严格对应相线、零线、地线的标识，避免相序接错导致后端设备反转，安装完成后需要测试插拔力是否处于合理区间，卡扣锁紧是否可靠，同时测量各回路之间的绝缘电阻，确保无短路、虚接问题后再投入使用。相较于传统的接线柱式电源接口，这种工业连接器的插拔操作更便捷，防护能力更强，带电部分完全隐藏在外壳内部，可有效避免操作人员误碰带电部件引发触电风险，同时接插部位的接触可靠性更高，可适应工业现场的振动、粉尘、潮湿等恶劣工况，大幅降低供电回路的故障概率。
