MG40规格六角滚花电缆密封套结构

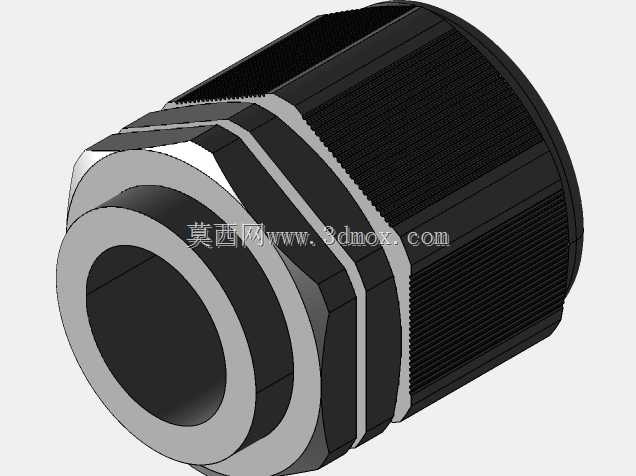

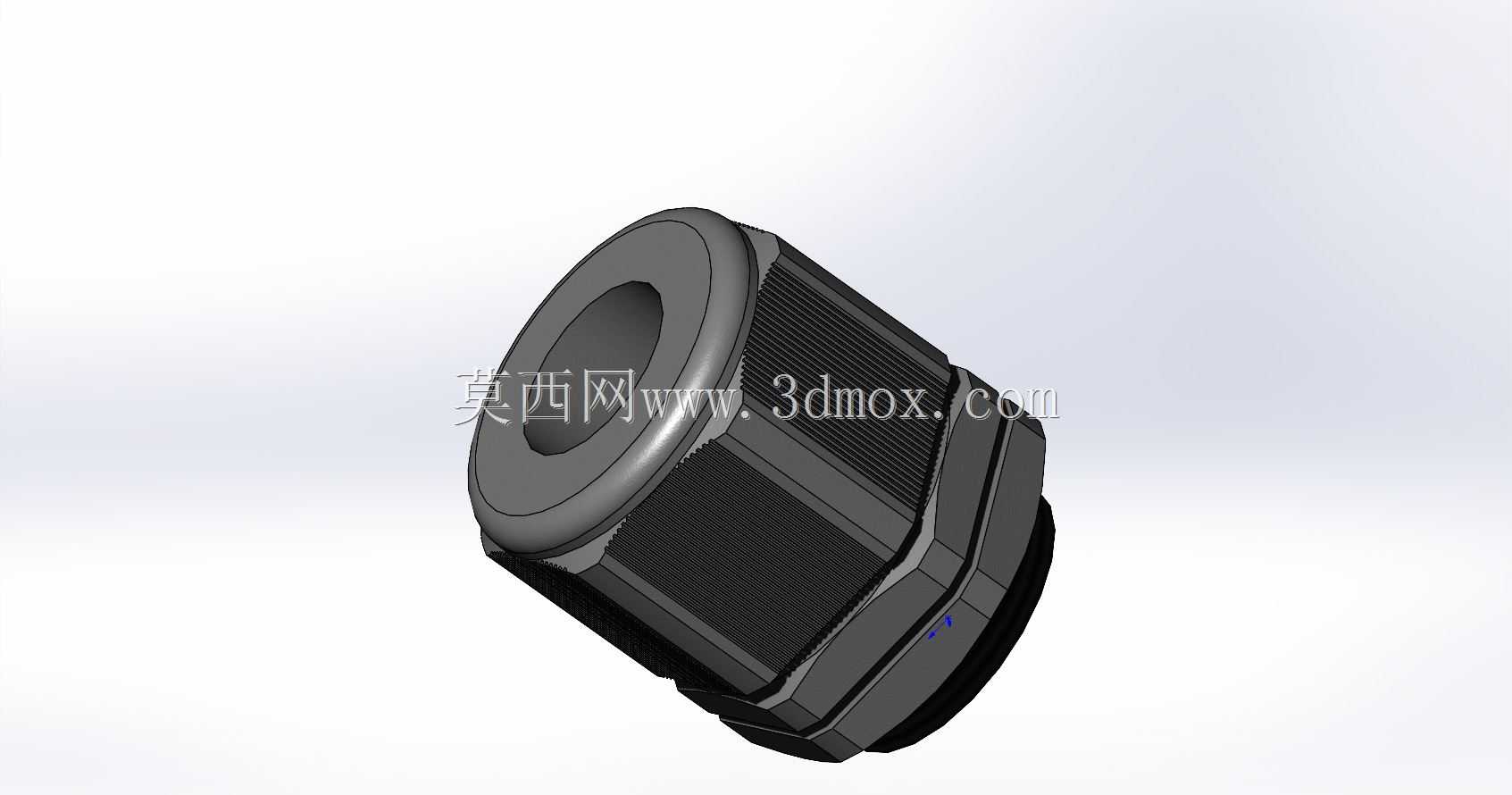

　　在户外配电柜、工业传感器接线端、自动化设备线缆穿舱位置，这类电缆密封套是解决线缆穿板后固定、密封、防拉扯的核心小部件，很多现场布线出现的线缆松动、进水进尘问题，往往都是密封套选型或结构设计不合理导致的。这款MG40规格的密封套，整体采用六角主体加端部滚花的结构，主体六角段是为了匹配扳手拧紧作业，现场安装时可以用标准开口扳手卡住六角面施加扭矩，避免拧紧过程中整个套体跟转，保证和安装面板上的螺纹孔配合到位，不会出现偏斜导致的密封间隙。端部的滚花设计是兼顾手工预紧的需求，在没有扳手的狭小安装空间里，操作人员可以直接用手指捏住滚花段拧入螺纹孔完成预固定，滚花的纹路深度和齿距经过优化，不会因为手上有油污就出现打滑，同时滚花边缘做了小圆角处理，

　　不会划伤操作人员的手套或者皮肤。从功能层面看，这款密封套的核心作用有三个，第一是线缆穿过之后，通过内部的密封胶圈抱紧线缆外护套，阻断设备内部和外部的空气、液体、粉尘通路，达到IP65以上的防护等级，满足户外设备、潮湿车间、多粉尘工况的使用要求；第二是承担线缆的轴向固定作用，当线缆受到外部拉扯力的时候，密封套的锁紧结构会把力传递到安装面板上，避免线缆和内部接线端子脱开，造成设备信号中断或者电源短路；第三是实现安装面板开孔处的边缘防护，避免开孔处的金属毛刺割伤线缆外护套，长期使用造成线缆绝缘层破损。设计这款密封套的时候，首先要确定的是穿线孔径，MG40规格对应的适配线缆外径范围是一个关键参数，内部的密封胶圈采用锥形压紧结构，

　　当拧紧端部压盖的时候，胶圈会受到轴向挤压力产生径向收缩，均匀抱紧穿过的线缆，这种结构相比平垫密封的抱紧力更均匀，不会出现局部压应力过大把线缆外护套压裂的问题，同时也能适配一定公差范围内的线缆外径，不用针对每一种线径单独更换胶圈。外形尺寸方面，主体六角的对边尺寸严格遵循通用电缆接头的安装标准，和市面上同规格的面板开孔、锁紧螺母完全通用，不需要为了这款密封套单独修改面板的开孔尺寸或者预留特殊的安装空间，安装边界上，拧紧之后端部突出面板的高度控制在合理范围，不会和面板外侧的其他布线部件产生干涉，内部伸入设备腔体的长度也做了优化，不会挤占腔体内部的接线空间，适合在内部空间紧凑的传感器、小型接线盒上使用。很多结构工程师在选型这类密封套的时候，

　　容易忽略滚花段和六角段的过渡位置强度，这款模型在过渡位置做了加厚的圆角处理，当用扳手拧紧六角段的时候，应力不会集中在两段的交接位置，避免长期受振动出现开裂的问题，同时主体的外壁做了防滑的竖纹处理，在存放和搬运过程中不容易从零件盒里滑落，也方便批量组装的时候快速抓取。在实际的设备布线场景里，这类密封套往往是批量使用，比如一台大型的户外环境监测传感器设备，会有电源进线、信号出线、通讯线等多个穿线位置，每个位置都需要对应规格的密封套，这就要求密封套的结构一致性好，拧紧扭矩的偏差范围小，不会出现有的位置拧到位了胶圈压缩量不够，有的位置拧过了胶圈被挤坏的问题，这款结构的压盖内部做了限位台阶，当拧紧到设计位置的时候，台阶会和主体端面贴合，就算操作人员施加过大的拧紧扭矩，也不会把胶圈过度压缩，保证每个安装点的密封性能一致。另外，密封套的内孔边缘都做了光滑的圆角处理，线缆穿过的时候不会被锐边刮伤，就算是带屏蔽层的软电缆，穿过的时候也不会刮破屏蔽层的编织网，保证屏蔽层的连续性，满足电磁兼容的设计要求。从建模的角度看，这款模型把所有的安装配合面、密封面、受力结构都做了准确的还原，没有省略滚花、圆角、限位台阶这些细节，不管是用来做设备的布线装配仿真，还是用来出加工图纸做量产，都能直接使用，不需要再做额外的结构补全。
