六角防滑式电缆密封压接固定结构

　　在户外控制柜、传感器接线端、工业设备穿线孔这类需要兼顾线缆固定与腔体密封的场景里，这类电缆密封压接结构是布线环节必不可少的基础五金件，很多刚入行的结构工程师容易忽略这类小零件的选型细节，最后做出来的设备要么穿线处拉脱力不达标，要么IP防护等级满足不了现场工况要求。从实际使用场景来看，这类零件一端通过外螺纹拧入设备壳体的预制螺纹孔，另一端通过内部的弹性密封环抱紧穿过的电缆外皮，既可以避免线缆受外力拉扯时接线端子松脱，也能阻挡外界的水汽、粉尘从穿线间隙进入设备内部，在户外传感器安装、机床电控柜布线、船舶电气接线这类场景里，几乎每个穿线点位都要用到对应规格的密封压盖。

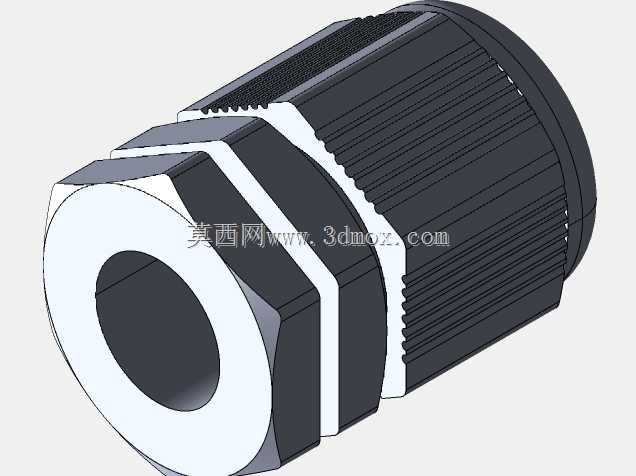

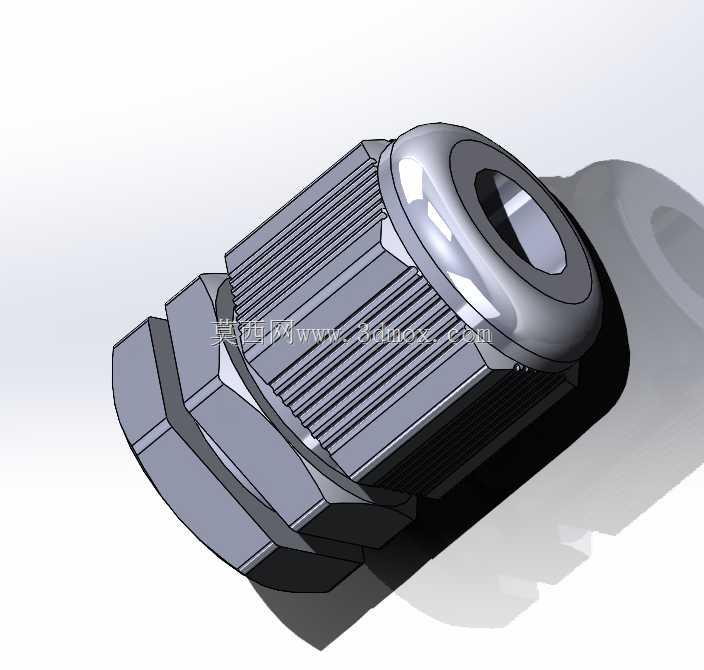

　　做这个结构的三维建模时，首先要明确安装边界的尺寸约束：拧入设备端的外螺纹要匹配常规壳体的穿线螺纹规格，六角拧合段的对边尺寸要符合标准紧固件的扳手空间要求，不能出现扳手卡不进去、拧动时和周边结构干涉的问题。主体外侧的竖纹滚花段不是为了装饰，是现场安装时如果空间狭窄没法用扳手，可以直接用手拧动预紧，滚花的齿深和齿距要控制在合理范围，太浅了手拧容易打滑，太深了会积攒灰尘且加工成本上升。顶端的内锥面是和密封胶圈配合的核心结构，当拧紧尾端的压合螺母时，内锥面会挤压弹性密封环产生径向收缩，均匀抱紧穿过的电缆外皮，这个锥面的角度不能随便设计，角度太小会导致密封环压合时受力不均出现局部间隙，角度太大则需要很大的拧紧力矩才能达到密封效果，现场安装容易拧不到位。

　　从功能特性上看，这个结构的受力路径设计很清晰：六角主体段承担螺纹拧入时的扭矩输入，滚花段辅助手动预紧，内部的台阶孔用来限位密封胶圈的轴向位置，避免胶圈在压合过程中被挤入设备腔体内部。建模时要注意内部穿线孔的直径公差，孔太小会穿线困难，太大则密封环即使完全压合也没法抱紧电缆，常规设计里穿线孔直径要比适配电缆的外径大0.5-1mm，给密封环的变形留出足够余量。另外尾端的压合端边缘做了圆弧过渡，避免安装时割伤电缆外皮，这个细节很多新手建模时容易漏掉，实际生产出来的零件如果边缘是锐边，拧紧过程中很容易切破电缆的外绝缘层，留下漏电的安全隐患。

　　在结构设计思路上，这类零件不需要做多余的异形结构，所有外形特征都要服务于安装和功能：六角段的长度要保证螺纹拧入壳体后，六角端面能贴紧壳体表面的密封垫，不会出现螺纹拧到底但六角还悬空的情况；滚花段的长度要满足手指捏持的受力需求，一般控制在8-12mm就足够，太长了会浪费材料增加成本；顶端的光亮圆弧面是压合螺母的贴合面，表面粗糙度要控制在合理范围，太粗糙会增大拧紧时的摩擦力，导致实际作用在密封环上的压力不足。很多工程师做选型时只看适配的电缆直径，忽略了螺纹长度和壳体壁厚的匹配，比如薄壁壳体上用了螺纹过长的密封压盖，拧进去之后会突出到腔体内部，干涉内部的电路板或者接线端子，这点在建模时就要提前做干涉检查，把安装后的空间占用情况模拟清楚。

　　实际现场使用中，这类密封压盖还要考虑不同温度环境下的密封可靠性，比如低温环境下密封胶圈会变硬收缩，这时候结构的压合量就要留足冗余，不能在常温下刚好密封，低温下就出现缝隙。另外主体的材质一般选用尼龙或者镀锌镍合金，建模时不需要把材质的微观结构做出来，但要把各个配合面的尺寸公差标注清楚，比如螺纹的公差等级、内锥面的角度公差、密封环安装槽的深度公差，这些尺寸直接决定了最终产品的密封效果和拉脱力是否达标。很多三维模型看着外形相似，但关键配合尺寸没做对，生产出来的零件根本没法用，这也是做这类基础五金件建模时最需要注意的地方——不要只追求外形相似，要把每个特征对应的工程意义考虑进去，让模型能直接用于生产选型和装配模拟。
