EPS多针KM16F连接器插接组件结构设计

　　在车载电控系统、工业自动化信号传输回路的搭建过程中，多针接插组件始终是保障信号稳定传输、动力可靠接驳的核心基础部件，这类部件的设计合理性，直接决定了整套电气系统在复杂工况下的抗干扰能力与长期运行可靠性。本次涉及的KM16F系列多针插接结构，主要面向EPS电动助力转向系统的信号传输场景设计，同时也可适配工业控制机柜内部多回路信号集中接驳的使用需求，能够在有限的安装空间内完成多路电信号的同步对接，避免单路接线带来的布线杂乱、接错线概率高、维护效率低的问题。

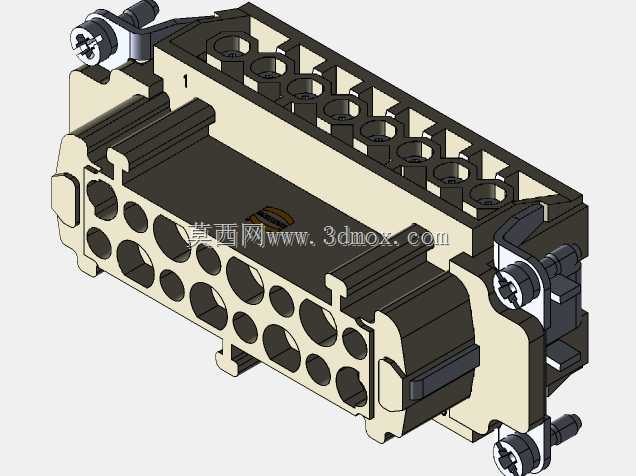

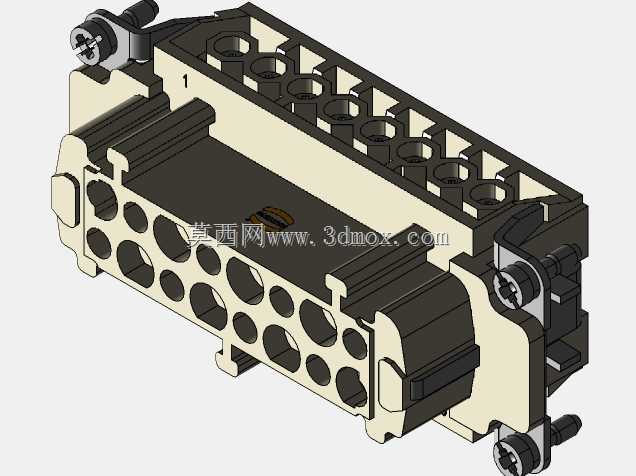

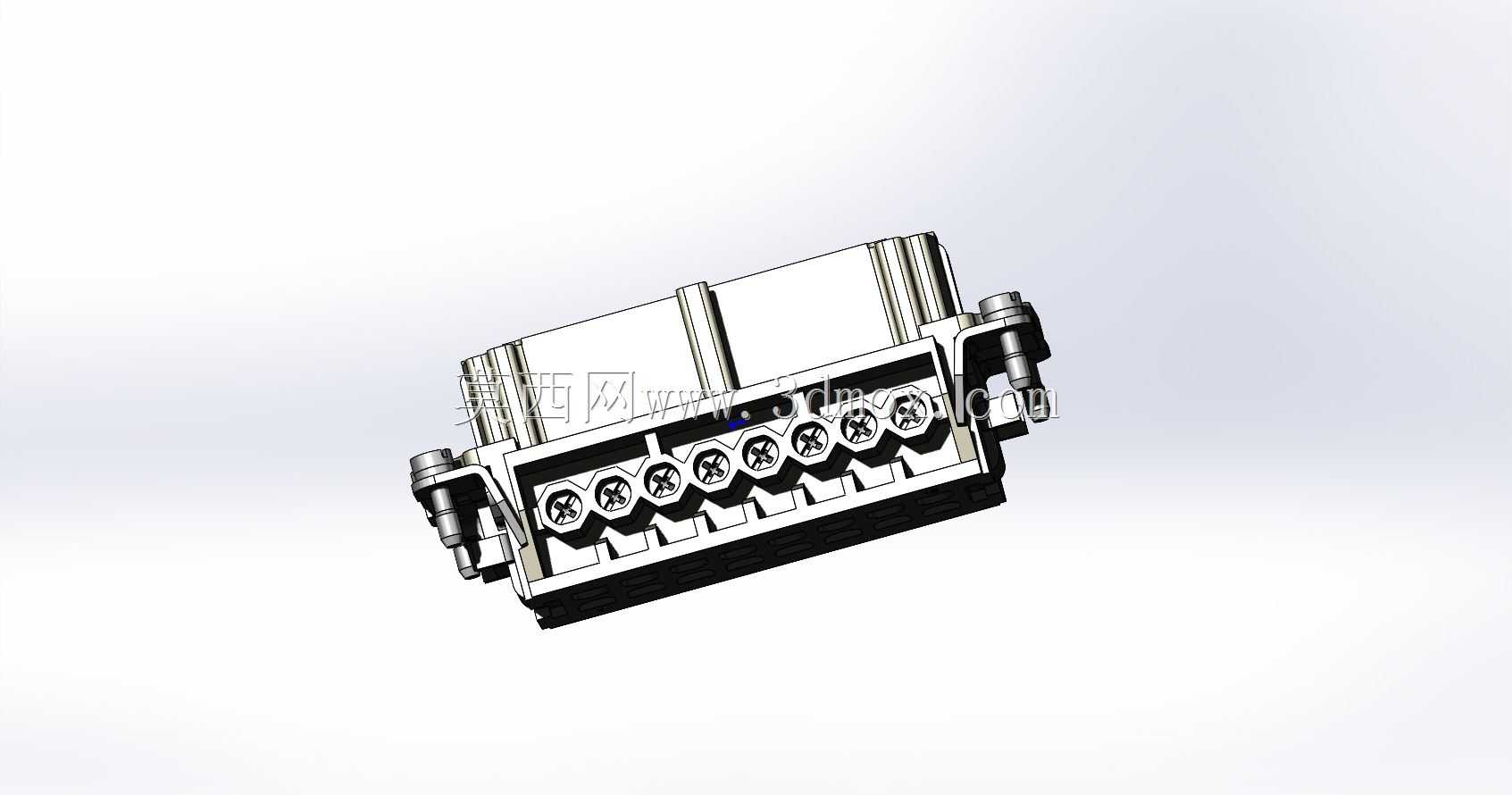

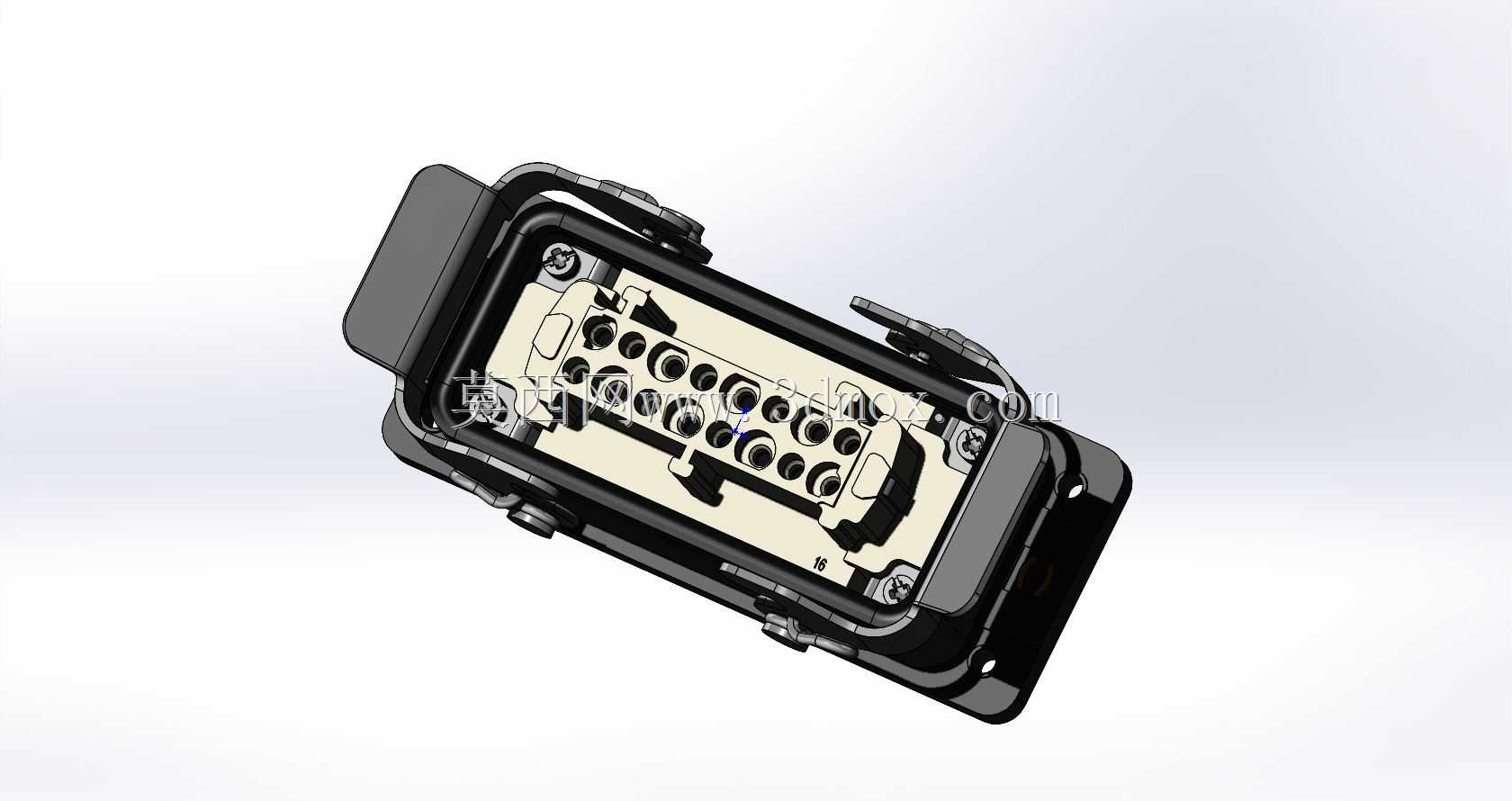

　　从实际功能特性来看，该插接组件采用插座与插件配对使用的结构逻辑，公母端的针脚排布采用等间距阵列设计，每一个针脚对应独立的信号传输回路，针脚外围设计有一体式的绝缘隔层，能够避免相邻针脚之间出现信号串扰，同时隔绝外部粉尘、水汽对接触点位的侵蚀。组件两侧设置有带卡扣的锁紧结构，当插件与插座对位插合到位后，卡扣会自动卡入插座对应的卡槽内，无需额外加装固定件即可实现可靠锁紧，能够承受车辆行驶过程中的持续振动、工业设备运行时的小幅冲击，不会出现接插件松脱、信号中断的问题；拆卸时只需按压两侧卡扣的解锁位即可顺利拔出，日常检修维护的操作门槛极低，不需要借助专用工具即可完成回路的断开与重连。

　　在设计思路的落地层面，这款接插组件的结构建模优先考虑了安装场景的边界限制，整体外壳采用带加强筋的矩形结构，外壳壁厚根据不同位置的受力情况做了差异化设计：卡扣受力位置的壁厚适当加厚，避免反复插拔导致卡扣断裂；针脚固定区域的绝缘基座采用均匀壁厚设计，防止注塑成型过程中出现缩痕、翘曲，导致针脚位置度偏差，影响插合顺畅度。针脚的接触端采用弹性铜片包覆设计，插合后接触点位能够保持稳定的接触压力，降低接触电阻，避免大信号传输时出现接触点位发热的问题；针脚与绝缘基座的配合位置设计有防退卡槽，装配后针脚不会因为反复插拔出现向后退针的情况，保障长期使用的接触可靠性。

　　从安装边界与尺寸适配的角度来看，该组件的整体外形轮廓规整，没有外凸的异形结构，插座端设置有带安装孔的固定耳，能够通过螺丝直接固定在设备壳体、安装支架的预设平面上，安装孔的间距符合常规车载电控部件、工业接插件的通用安装尺寸规范，不需要针对安装位做特殊的改型加工。插合后的整体总长度控制在紧凑范围内，不会占用过多的设备内部布线空间，接插件尾部预留有线缆束装的位置，能够适配不同线径的多芯线缆压接装配，线缆接入后可以通过尾部的防水锁紧套固定，避免线缆拉扯导致针脚与线缆的连接点脱落。在实际选型应用中，这类多针接插组件能够替代传统的接线端子排，大幅减少设备内部的接线工作量，同时降低人工接线带来的虚接、错接风险，在批量设备装配场景下能够有效提升装配效率，减少后期运维的故障排查成本。建模过程中对所有配合面的公差做了合理预留，插合面的导向斜角设计能够让公母端在存在小幅对位偏差的情况下顺利滑入对位，避免硬插导致针脚弯折、绝缘件损坏的问题，完全符合工业级接插件的实际使用要求。
