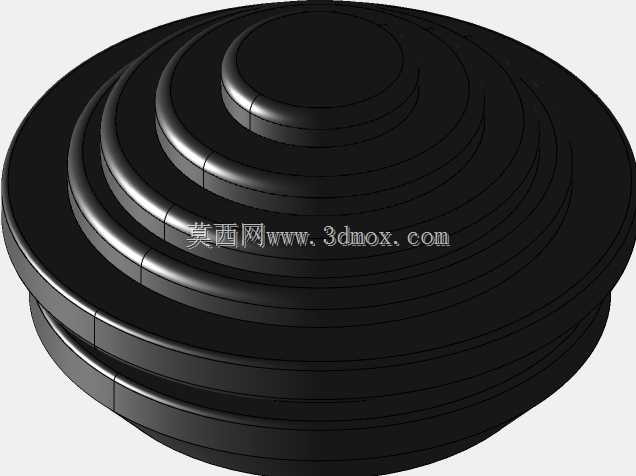

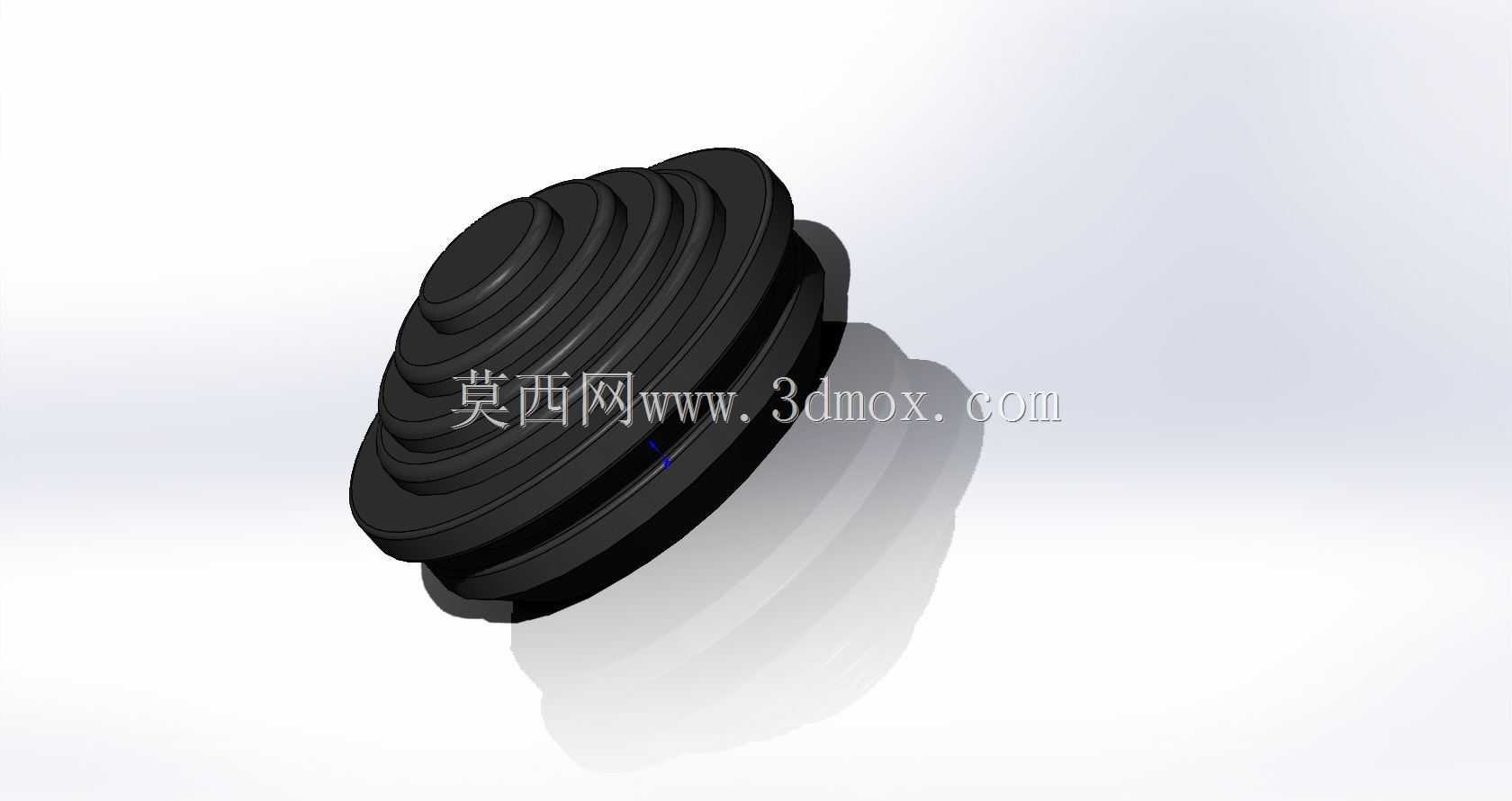

IP55防护等级多层波纹电缆密封套结构

　　一方面可以适配一定区间范围内的电缆外径，不用针对每一种线径单独开模做密封件，只要选择对应规格区间的密封套，将电缆从中心孔穿入后，波纹段会紧紧包覆在电缆外护套上，哪怕电缆存在小幅的拉扯、弯折位移，波纹段的弹性形变也能始终保持包覆面的贴合力，不会因为线缆的微动出现密封间隙。做三维建模的时候，这类橡胶密封件要重点关注几个安装边界尺寸：首先是安装端的最大外径，必须和设备面板上的穿线孔保持合理的过盈量，过盈量太小会导致密封不严、容易脱落，过盈量太大则会造成安装困难，装配时容易把密封件挤裂；其次是中心穿线孔的初始内径，要比适配电缆的最小外径略小1到1.5毫米，依靠橡胶的弹性抱紧电缆外护套，同时波纹段的每一层台阶直径要按梯度递减，在户外电气柜、传感器接线端、工业设备穿线孔这类需要兼顾线缆固定与腔体密封的场景里，这类多层波纹结构的电缆密封套是很常见的配套零件，日常做结构选型时经常会碰到需要匹配不同线径、不同防护等级要求的穿线需求，IP55的防护等级意味着它可以阻挡常规的喷射水侵入与粉尘堆积，完全能满足多数户外工业设备、车间传感节点的接线防护要求。从结构设计逻辑来看，这种阶梯式多层波纹的形态不是随意做的造型，每一层波纹的锥度、壁厚都经过考量：靠近安装端面的部分壁厚更厚，是用来卡入设备穿线孔的定位段，安装时可以依靠橡胶本身的压缩形变填满穿线孔与密封套之间的间隙，不需要额外打胶就能实现孔位的静态密封；往外侧延伸的多层递减直径的波纹段，

　　相邻两层的直径差控制在2到3毫米，保证不同线径的电缆穿入时，都能有至少2到3层波纹和电缆外表面紧密贴合，形成多道密封防线。实际使用场景里，这类密封套大多用在传感器的出线端，比如户外温湿度传感器、压力传感器的壳体穿线位置，设备运行过程中难免会遇到线缆被拖拽、或者设备本身振动带来的线缆小幅晃动，普通的直壁式橡胶护套很容易因为反复弯折在根部出现开裂，或者因为线缆位移导致密封面出现缝隙，而波纹结构的设计相当于给密封段增加了多个可形变的缓冲节，线缆弯折时的应力会分散在每一层波纹的弯折位置，不会集中在密封套和壳体连接的根部，大幅提升了密封件的使用寿命。另外IP55的防护要求决定了密封套的材质选型一般会选用耐候性的丁腈橡胶或者三元乙丙橡胶，

　　建模时不需要把材质的微观结构做出来，但要在结构上预留足够的压缩形变空间，比如安装定位段的端面要做小角度的导入倒角，方便装配时顺利压入穿线孔，波纹段的根部要做小圆角过渡，避免应力集中导致橡胶件在反复形变时出现撕裂。很多刚做结构设计的工程师容易忽略这类密封件的安装公差，建模时直接按理想尺寸绘制，实际装配时就会出现要么装不进去、要么装完之后松垮密封失效的问题，正确的建模思路是先确定设备面板的穿线孔公差、适配电缆的外径公差范围，再反向推导密封套各段的尺寸：定位段外径取穿线孔公称尺寸的1.05到1.1倍，中心孔初始内径取适配电缆最小外径的0.9倍左右，波纹段的总长度要保证电缆穿入后，至少有三分之一的波纹段长度是紧密包覆在电缆护套上的，

　　同时最外侧的波纹端口要做薄边处理，当电缆穿过时薄边会自然外翻贴紧电缆表面，进一步阻挡粉尘和溅水的侵入。在设备的实际运维过程中，这类密封套属于易损件，所以结构设计时还要考虑更换的便捷性，定位段的长度不要超过面板厚度太多，一般比面板厚度大1到2毫米即可，拆卸时可以从面板内侧轻松顶出，不需要拆解过多的设备结构。另外针对传感器这类小型设备的安装场景，密封套的整体外形不能过大，多层波纹的结构在保证密封和形变能力的同时，相比直壁加厚的密封套能节省更多的安装空间，不会在传感器出线端形成过大的突出结构，避免设备安装时和周边构件产生干涉。做三维结构校验的时候，要模拟两种极限工况：一种是适配最小线径电缆时，密封套对电缆的抱紧力是否足够，能不能承受规定的线缆拉拔力不出现滑脱；另一种是适配最大线径电缆时，密封套的波纹段形变是否在橡胶材料的允许延伸率范围内，不会因为过度撑开出现开裂，同时还要校验当电缆弯折到最大允许角度时，波纹段的形变是否均匀，有没有局部应力过大的位置，这些细节都直接决定了密封套实际使用时的可靠性。
