32A五芯IP44防护工业CEE电源插头

　　这款工业用CEE制式插头，是面向低压工业配电场景设计的接插部件，额定载流32A，采用5极插芯结构，防护等级达到IP44，可适配工业现场常见的飞溅水滴、扬尘环境下的临时或固定配电连接需求。在各类工厂车间临时检修配电、户外施工临时供电、舞台会展临时电力布设、港口码头设备接驳这类场景里，这类插头是三相五线制配电回路里最常用的终端接插部件，相比普通民用插头，其载流能力、结构强度、环境耐受性都有明确的工程设计冗余。

　　从结构设计逻辑来看，这款插头的外壳采用高强度工程塑料注塑成型，外壳表面做了防滑筋条设计，插拔施力时不会打滑，尾部的电缆锁紧结构采用旋压式密封设计，当电缆穿入后旋紧尾部压盖，橡胶密封环会紧密包裹电缆外护套，既可以防止电缆受外力拉扯时接线端子松脱，也能阻挡外部的飞溅水滴、粉尘从电缆进线位置进入插头内部。插芯部分的相位排布严格遵循CEE标准规范，接地插脚的长度比相线、中性线插脚更长，插拔过程中接地回路会优先接通、最后断开，从结构上避免插拔瞬间设备带电外露的安全隐患，不同极性的插脚直径、排布角度都做了防呆设计，不同规格、不同电压等级的同类型插头无法误插，从根源上杜绝错接电压导致的设备烧毁风险。

　　从安装边界尺寸来看，这款插头的整体外径适配常规工业橡套电缆的外径范围，插合面的配合尺寸完全符合CEE标准接口的互换要求，可直接与同规格的CEE插座、连接器耦合对接，不需要额外做转接处理。插头内部的接线端子采用压线式结构，不需要搪锡处理，剥去电缆线芯的绝缘层后直接插入端子拧紧压线螺钉即可完成接线，端子的导电部分采用铜合金镀镍处理，既保证导电接触的低电阻特性，也能避免长期使用后接触面氧化导致的接触电阻升高、发热烧蚀问题。插头的插合端面设计有橡胶密封垫圈，当插头与对应插座完全插合锁紧后，密封垫圈会被压紧在配合面之间，实现IP44等级的防护能力，可应对各个方向的飞溅水滴，以及直径大于1mm的固体异物侵入，完全满足普通工业车间、户外半遮蔽场景的使用要求。

　　在实际工程选型应用中，这类插头多用于三相380V级别的移动设备供电接驳，比如小型移动式空压机、工地临时配电箱输出端、展会临时配电柜的终端输出、车间移动式焊接设备、工业清洗设备这类需要经常移动、需要频繁插拔供电的设备上。相比硬接线的连接方式，采用这种标准化插头连接的设备，在转场移动、故障更换时不需要重新做电缆端接处理，只需要拔下插头即可完成设备断电分离，大幅提升现场运维的效率，同时标准化的接口也能保证不同厂家生产的同规格接插件可以完全互换，不会出现接口不匹配无法对接的问题。

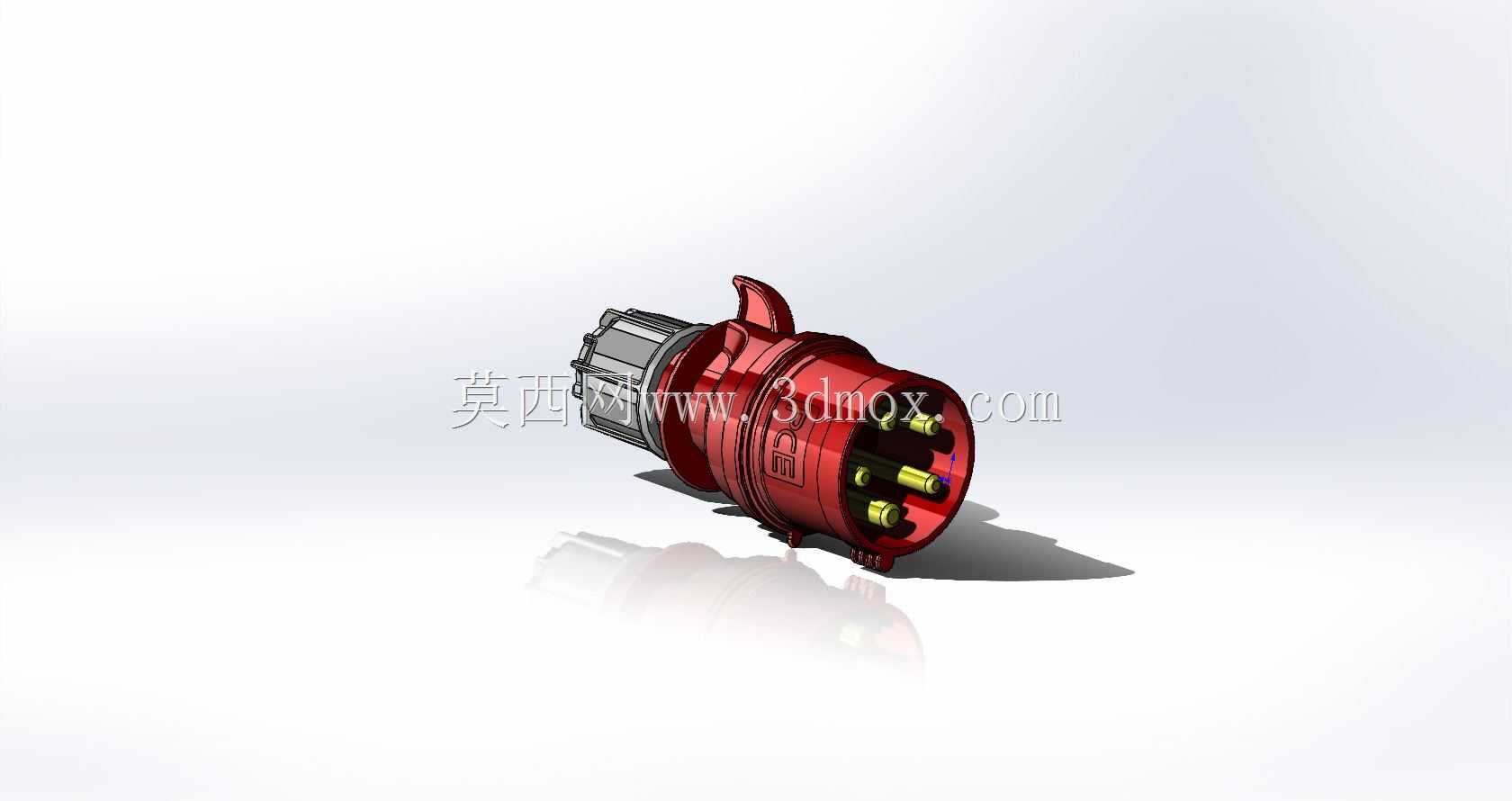

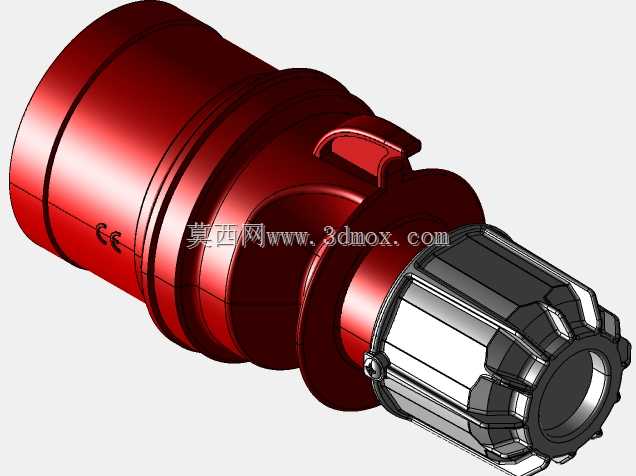

　　设计这款插头的三维模型时，需要重点关注插芯的相位角度、插脚的伸出长度差、外壳配合面的密封槽尺寸、尾部电缆锁紧结构的适配范围，这些尺寸都是直接影响产品实际装配、互配、防护性能的关键尺寸，建模时需要严格遵循对应标准的尺寸公差要求，不能随意更改关键配合尺寸，否则会出现插合不到位、防护失效、防呆结构失效等实际使用问题。外壳的加强筋位置、握持区域的防滑结构，也需要结合实际插拔时的人手施力位置做优化，保证插拔操作时的施力手感，同时避免外壳受外力冲击时出现开裂问题。
