多位数螺钉压接式接线端子排结构设计

　　这款接线排是电气回路布线环节常用的分线连接部件，在低压控制柜、工业传感器配线、测试治具内部接线场景中应用广泛，核心作用是实现多组导线的可靠压接固定，同时通过有序的点位排布区分不同回路，避免接线错序、导线松脱引发的回路故障。从结构设计来看，本体采用绝缘工程塑料一体成型，相邻接线位之间设置有凸起的隔离筋，能够避免不同点位的导线裸露部分意外搭接造成短路，每个接线位对应独立的螺钉压接腔，螺钉采用一字槽结构，适配常规一字螺丝刀操作，压接区域底部做了防滑齿纹设计，当螺钉旋紧压合导线线芯时，齿纹可以嵌入线芯表层，增大接触摩擦力，即使设备运行过程中存在持续振动，也能保证导线连接的接触可靠性，不会出现线芯松脱、接触电阻增大发热的问题。

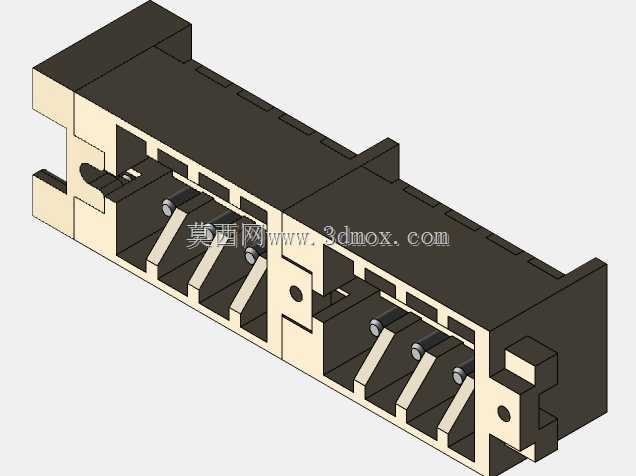

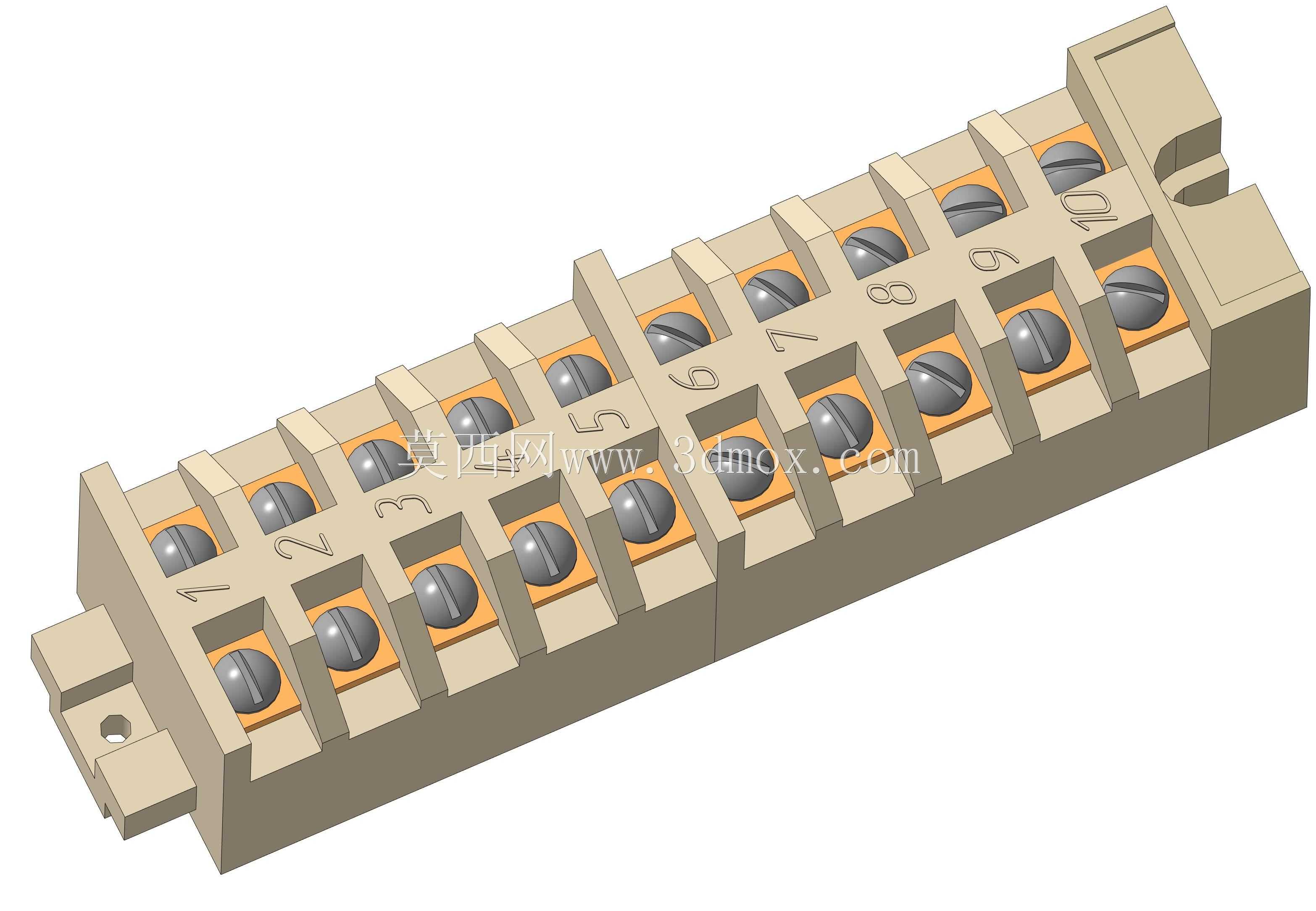

　　接线位表面蚀刻有连续的阿拉伯数字编号，从1到10依次排布，接线作业时可以对照电气原理图的点位编号逐一压接，后期设备维护排查线路时，也能顺着编号快速定位对应回路，大幅降低配线和检修的出错概率。本体两端设置有带安装孔的固定耳，安装孔的孔径适配常规M3规格的安装螺钉，固定耳与本体为一体成型结构，安装时可以通过螺钉将整个接线排固定在控制柜的安装梁、治具的绝缘安装板上，固定耳的位置做了加厚处理，避免螺钉锁紧时造成本体开裂。从安装边界尺寸来看，整体为长条形规整结构，宽度方向尺寸紧凑，多排并排安装时不会占用过多的柜内横向空间，高度方向预留了足够的螺钉旋入行程，适配截面积0.5-2.5平方毫米的多股铜芯导线压接，压接时不需要额外焊接线鼻子，

　　导线剥除绝缘层后直接插入压接腔旋紧螺钉即可完成固定，能够大幅提升现场配线的作业效率。绝缘本体的耐温等级适配常规工业电气设备的运行环境温度，在-20℃到85℃的环境区间内不会出现绝缘材质脆化、软化变形的问题，相邻接线位之间的绝缘耐压可以满足AC2000V的工频耐压要求，能够适配常见的低压直流、交流控制回路的接线需求。螺钉的材质采用镀锌钢材，表面做了防锈钝化处理，长期使用不会出现锈蚀卡死的问题，压接端面做了平整处理，旋紧时不会割伤导线线芯，保证导线的机械强度不受损伤。在实际选型应用时，需要根据回路的点位数量选择对应位数的接线排，这款10位规格的接线排可以同时完成10组独立回路的导线转接，当需要更多点位时，

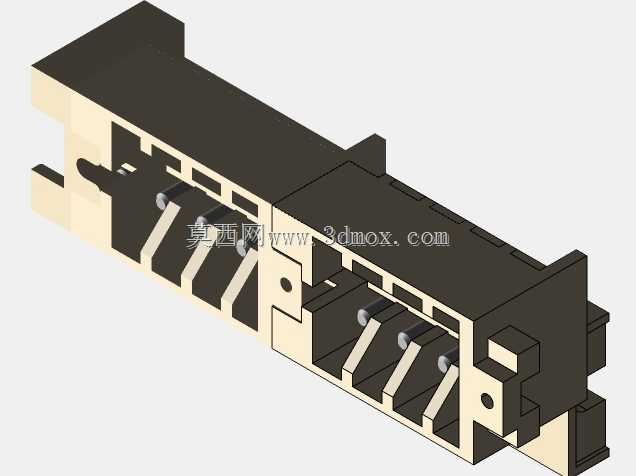

　　可以将多个同规格接线排沿长度方向拼接使用，拼接后相邻接线排的编号可以连续顺延，不会出现编号断层的问题。安装时需要注意固定螺钉的锁紧扭矩，避免扭矩过大造成绝缘本体的安装耳开裂，同时压接导线时需要将线芯完全插入压接腔内部，避免线芯裸露在压接腔外部造成相邻点位短路。对于存在较强振动的设备应用场景，可以在螺钉压接位置加装防松垫片，进一步提升连接的抗振性能，避免长期振动下螺钉回松。这款接线排的结构设计充分考虑了现场配线的操作便利性，每个压接腔的导线插入口做了倒角导向，导线插入时不需要刻意对准即可顺利进入腔体，一字槽的螺钉槽口深度足够，螺丝刀操作时不容易滑牙，即使是反复拆装接线的测试场景，也能保证螺钉的使用寿命。绝缘本体的表面做了哑光磨砂处理，不容易吸附灰尘，长期使用后表面的积尘可以通过毛刷轻松清理，不会因为积尘受潮降低绝缘性能。
