AZ7312滚轮柱塞式限位行程开关结构

项目分类:传感器 发布时间:2022-02-22 ID:561220
  • AZ7312滚轮柱塞式限位行程开关结构
  • AZ7312滚轮柱塞式限位行程开关结构
  • AZ7312滚轮柱塞式限位行程开关结构

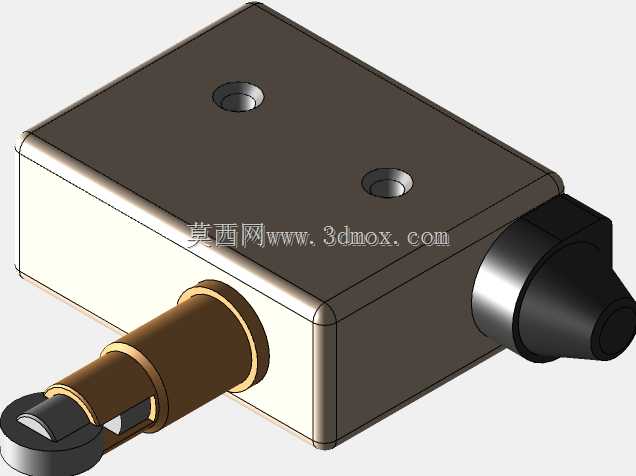

  在自动化生产线、机床设备、输送系统的位置检测环节,这类滚轮柱塞式限位开关是极为常用的位置反馈元件,承担着设备行程限位、位置到位检测、安全联锁触发的核心作用,相较于摆杆式、按钮式限位开关,顶部的滚轮柱塞结构更适合被直线运动的部件触发,能有效降低触发过程中的侧向摩擦力,延长元件的机械使用寿命。从结构设计来看,这款开关的主体采用矩形壳体设计,壳体侧面预留两个对称的安装沉孔,安装时可直接通过螺栓将开关固定在设备的安装基板上,沉孔设计能让螺栓头部完全没入壳体表面,不会额外占用安装空间,也避免螺栓突出对周边运动部件造成干涉;壳体一侧的黑色锥状出线结构,是专门为线缆防护设计的护套结构,线缆从该位置接入开关内部接线端子时,

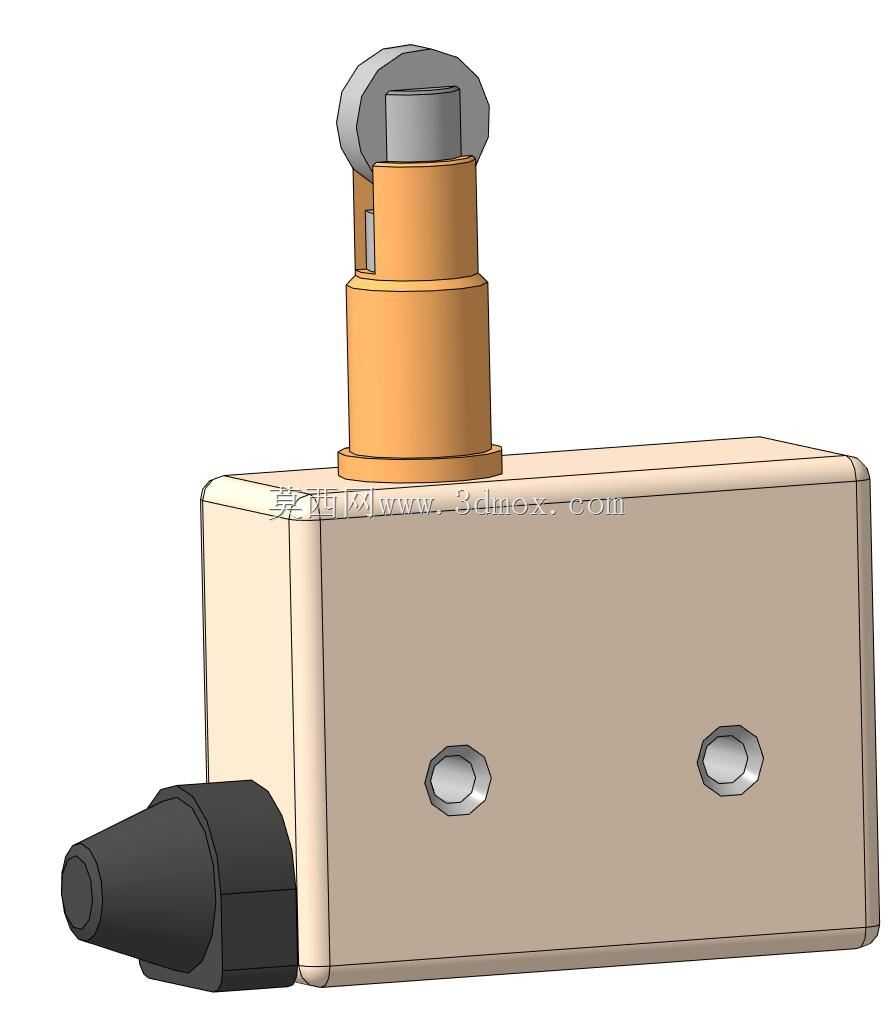

  锥状结构能对线缆形成弯折防护,避免设备运行过程中线缆反复弯折出现线芯断裂的问题,同时也能起到一定的防尘密封作用,适配车间多粉尘的常规使用环境。顶部的触发端采用分层柱塞结构,最上方的金属滚轮通过销轴固定在柱塞顶端,当运动部件接触滚轮时,滚轮可绕销轴自由转动,将滑动摩擦转化为滚动摩擦,减少触发过程中对柱塞和运动部件接触面的磨损;柱塞与壳体之间采用阶梯式导向结构,能保证柱塞仅沿垂直于壳体顶面的方向做直线往复运动,不会出现侧向偏移卡滞的问题,柱塞的复位依靠壳体内部的复位弹簧实现,触发外力撤除后柱塞能快速回到初始位置,保证开关触点可靠复位。在实际选型应用中,这类开关的安装边界需要重点考量:首先是安装面的平面度要求,若安装基板存在明显翘曲,

  螺栓锁紧后会导致壳体发生形变,挤压内部的柱塞导向结构,造成柱塞卡滞、触点无法正常通断的问题;其次是触发方向的匹配,必须保证运动部件的触发力方向与柱塞的轴向完全重合,若存在较大角度的侧向力,会加速柱塞导向面的磨损,甚至直接导致柱塞弯折损坏;另外要预留足够的接线空间,出线侧不能紧贴设备壁板,要留出线缆弯折的空间,避免线缆被过度挤压导致绝缘层破损。从功能特性来说,这类限位开关的触点为机械式慢动结构,通断可靠性高,不受周边电磁环境干扰,在强电、强磁的工业车间环境中,比光电式、电容式接近开关的抗干扰能力更强,适合用在安全联锁、硬限位这类对可靠性要求极高的工位,比如机床工作台的行程极限位置、自动化立体仓库堆垛机的行走限位、

  输送线的工件到位检测工位,都能看到这类结构的限位开关应用。设计三维模型时,需要重点还原几个关键配合尺寸:一是两个安装孔的中心距,这个尺寸直接决定了开关能不能直接适配现有设备的安装孔位,是选型替换时最核心的安装参数;二是柱塞的伸出高度与触发行程,这个参数关系到触发撞块的设计高度,若撞块下压行程不足,会导致开关触点无法可靠闭合,下压行程过大则会超过柱塞的允许行程,损坏内部结构;三是滚轮的外径与宽度,这个尺寸决定了撞块的最小接触宽度,若撞块宽度小于滚轮宽度,容易出现触发偏载的问题。另外壳体的边角做了小圆弧过渡处理,没有尖锐的棱角,既避免安装时划伤操作人员,也能减少壳体应力集中的问题,提升壳体的结构强度;壳体表面的平整区域可用于粘贴产品标识,标注接线定义、触点容量等参数,方便现场安装接线时查看。在设备维护层面,这类开关的常见故障点主要集中在柱塞卡滞、滚轮磨损、接线松动几个方面,模型中还原的柱塞与壳体的配合间隙、滚轮的销轴固定结构,也能为设备维护人员理解开关结构、排查故障提供直观的参考,比如当车间内粉尘、油污较大时,粉尘容易进入柱塞与壳体的配合间隙,长期积累后会导致柱塞复位不畅,这就需要在日常维护中定期清理柱塞周边的积尘,保证柱塞动作顺畅。
