ППБ-3А4.7БМ型可调电位器结构设计

　　这款可调电阻器件的三维结构还原，完全围绕工业现场电路调试的实际需求展开，在做结构建模之前，首先梳理了它在各类设备里的实际应用场景：小功率工控板卡的信号校准回路、老旧测试仪器的参数微调档位、小型机电设备的电流阈值调节工位，甚至部分民用电子设备的音量、转速调节模块里，都能见到同结构电位器的身影，它的核心作用是通过转轴的旋转动作改变接入回路的电阻值，实现连续可调的电参数输出，相比固定电阻，它能给现场调试留出足够的参数匹配空间，不需要反复更换不同阻值的电阻元件，大幅降低小批量设备的调试工时。

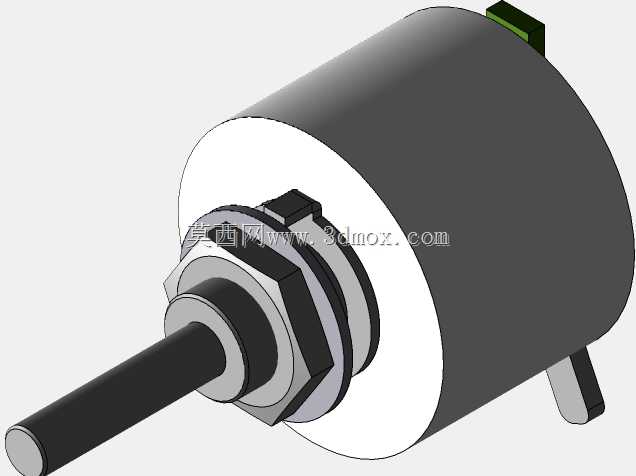

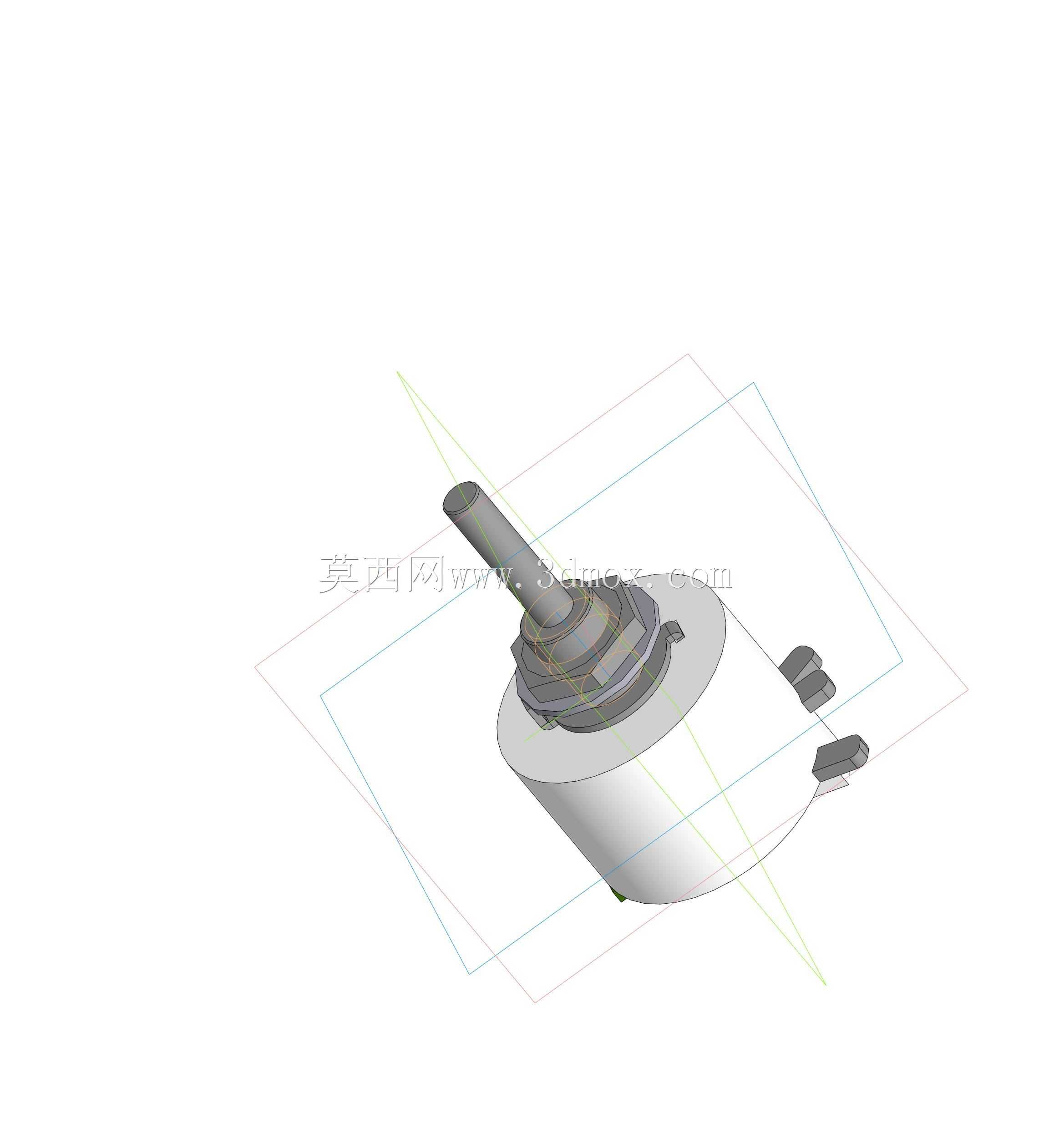

　　从结构设计的思路来看，整个模型优先还原了装配优先级最高的几个配合边界：首先是底部的两个接线焊片，建模时严格对应常规PCB板的焊盘孔距，焊片的厚度、伸出长度都匹配波峰焊的工艺要求，不会出现焊片过短无法透焊、或是过长与周边元件干涉的问题；其次是中部的圆柱形壳体，壳体的外径尺寸对应常规面板安装的开孔直径，壳体上的定位卡槽做了限位设计，安装时卡入面板的定位缺口后，不会随着转轴转动出现壳体跟转的问题，避免接线端被扯断。顶部的调节转轴做了扁位结构，不管是安装旋钮帽还是用螺丝刀直接调节，都不会出现打滑的问题，转轴的伸出长度适配常规设备面板的厚度范围，从1mm厚的薄铁皮面板到5mm厚的塑料绝缘面板，都能保证旋钮安装后不会出现虚位。

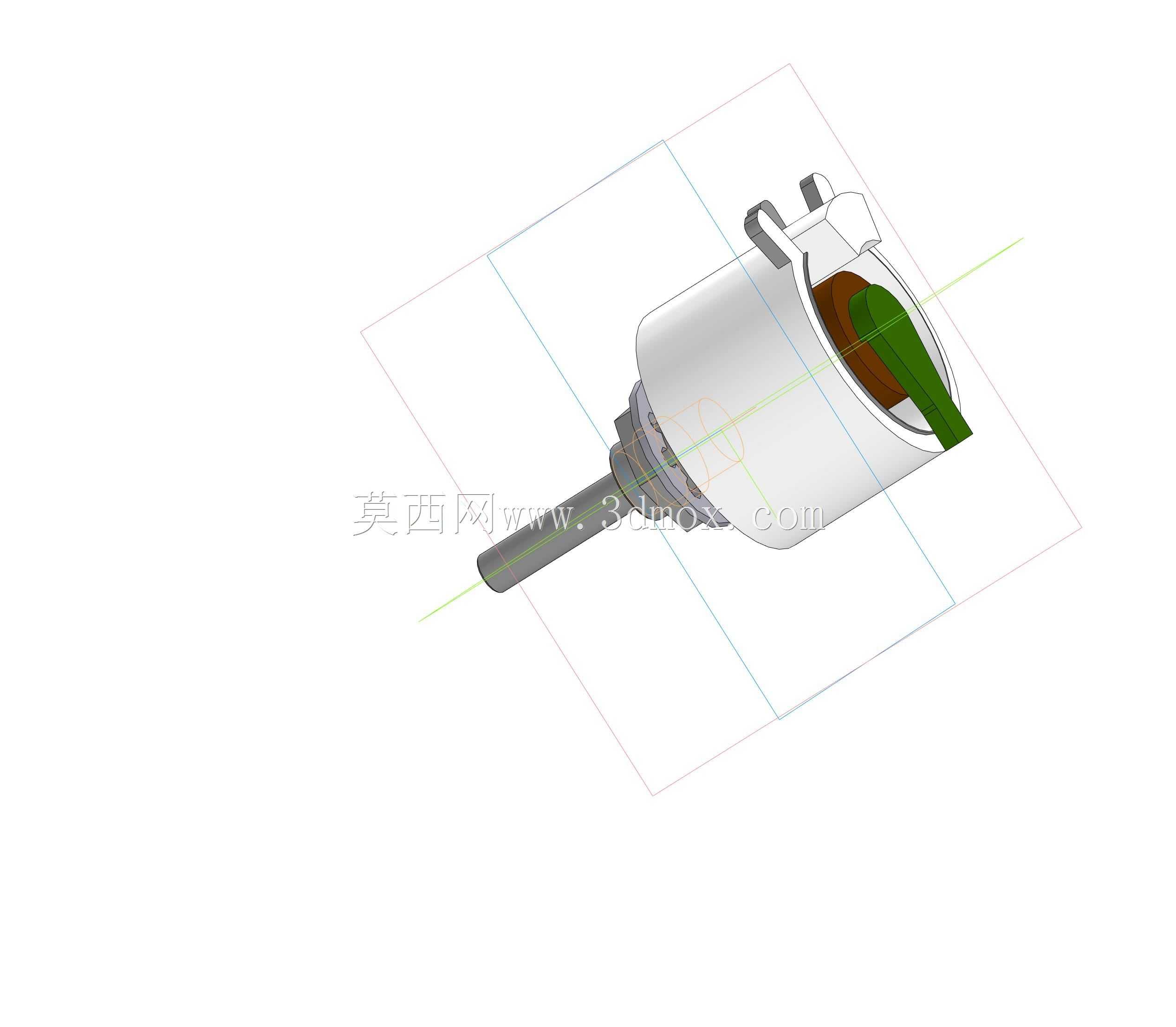

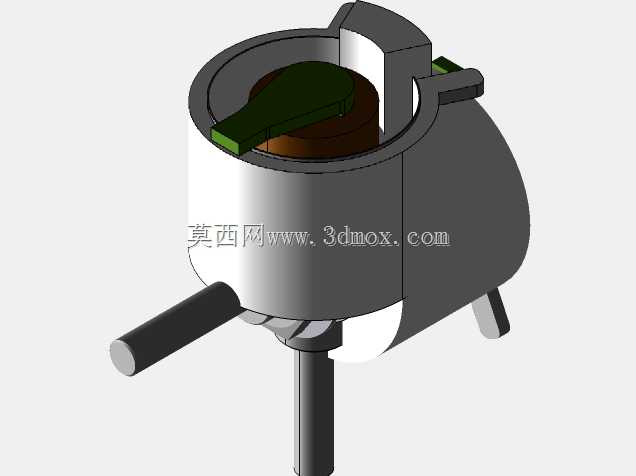

　　实际建模过程中，特意还原了内部电阻基片与动触片的配合逻辑：动触片固定在转轴底部，随着转轴转动在环形电阻基片上滑动，转轴的旋转角度做了机械限位，对应电阻值从0到标称最大值的全行程调节，不会出现过转导致动触片脱出基片的问题。壳体与底座的配合采用卡扣加铆压的结构，不需要额外螺丝固定，装配时直接压合即可完成封装，能满足批量生产的快装需求，同时壳体的密封间隙做了控制，能阻挡日常环境中的浮尘进入内部，避免动触片接触不良导致的阻值跳变问题。

　　从安装边界来看，这款电位器属于立式安装元件，整体高度控制在小尺寸板卡的元件限高范围内，不会与板卡对面的外壳结构产生干涉，两个接线端的间距留足了焊锡操作空间，手工焊接时不会出现焊锡桥接短路的问题。转轴的旋转阻尼做了适配性设计，既不会因为阻尼过松导致设备震动时阻值自行偏移，也不会因为阻尼过大导致调节时需要施加过大扭力损坏转轴。在做设备选型匹配时，需要注意它的功率承载上限，仅适用于小信号回路的参数调节，不能用在大电流的功率回路里，否则会出现电阻基片过热烧毁的问题。另外，建模时特意还原了壳体侧面的两个固定凸耳，当需要在设备内部做支架固定时，可以通过这两个凸耳穿螺丝固定，不需要额外做定制固定夹，提升了元件安装的适配性。

　　在结构细节上，转轴与壳体的配合位置做了轴套结构，减少转轴转动时的磨损，延长元件的使用寿命，动触片的接触压力做了合理设定，既能保证接触可靠，又不会因为压力过大导致转动阻尼异常、或是加速电阻基片的磨损。整个模型的所有配合面都做了装配间隙预留，按照实际注塑零件的公差范围设定偏移量，不会出现建模时零间隙、实际生产时装配卡滞的问题，不管是用来做电路装配的干涉检查，还是做设备面板的布局设计，都能直接调用参考，不需要再额外调整尺寸参数。
