德尔塔电子射频滤波器结构设计

　　在工业电气控制、电力电子设备的电路设计环节，射频干扰是长期困扰设计人员的典型问题，尤其是在400V/8A规格的动力回路中，变频器、伺服驱动器这类高频工作的器件会向外辐射大量杂波，既会干扰周边传感元件的信号采集精度，也可能通过线路传导影响上级配电系统的稳定性，这类场景下射频滤波器是必不可少的配套元件。本次呈现的德尔塔电子射频滤波器结构，就是针对这类工业动力回路的干扰抑制需求设计，核心作用是滤除线路上差模、共模方向的高频射频杂波，保障回路中用电设备的工作稳定性，避免杂波窜入弱电信号回路引发误动作。

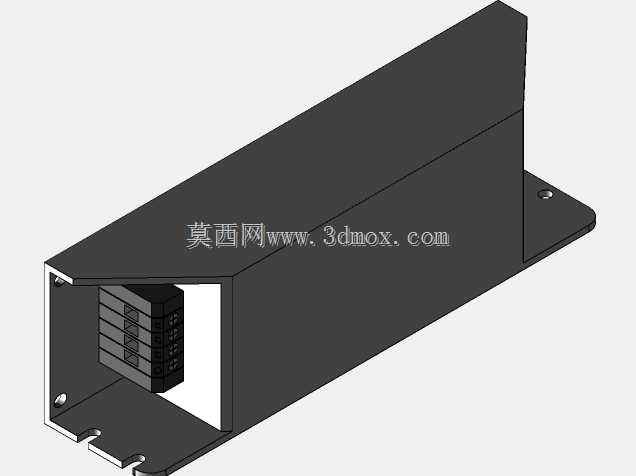

　　从结构设计思路来看，这款滤波器没有采用冗余的异形结构，整体以方正的壳体为主体，优先考虑工业柜内安装的空间适配性，壳体边缘做了小尺寸的倒角处理，既可以避免安装过程中锐边划伤操作人员，也不会额外占用柜内的安装空间。接线端的位置设计在壳体的同侧，采用外露式接线端子结构，端子间距严格按照400V电压等级的电气间隙要求设置，不同极性的接线位之间设置了凸起的绝缘隔条，避免接线过程中铜线外露引发的相间短路问题，端子的固定座采用嵌件注塑的方式和壳体结合，能承受8A额定电流下的接线拉力，不会出现端子松动脱落的问题。

　　实际安装场景中，这类滤波器大多被固定在电气柜的安装板上，靠近设备的电源进线端位置，因此壳体背部设计了适配标准DIN导轨的卡扣结构，同时预留了螺丝固定的安装孔位，既可以支持导轨式快速安装，也能在振动较大的设备场景下用螺丝锁紧固定，适配不同的安装工况。外形尺寸的设计充分考虑了柜内空间的利用率，整体厚度控制在较小的范围内，不会和柜内相邻的断路器、接触器等元件产生空间干涉，壳体的高度和同电流等级的断路器保持一致，排布在柜内时可以保持整齐的视觉效果，也方便后续的接线走线整理。

　　从功能特性的结构匹配来看，滤波器内部的磁芯、电容等元件的排布做了针对性的结构避让，壳体内部设置了多个定位卡槽，将内部元件牢牢固定在对应的位置，即使在设备运输或者长期振动的工况下，内部元件也不会出现移位，避免滤波性能出现波动。壳体表面设置了清晰的接线标识，标识采用模压成型的工艺制作，长期使用不会出现磨损脱落的问题，现场接线时可以直接根据标识完成进线、出线的连接，不需要额外查阅说明书，降低现场接线的出错概率。

　　在进行三维建模的过程中，这款模型完整还原了滤波器的所有外部结构特征，包括卡扣的活动间隙、接线端子的螺纹深度、安装孔的具体位置和尺寸，所有结构的尺寸边界都和实物保持一致，设计人员在进行电气柜三维布局的时候，可以直接调用这个模型完成排布，提前校验安装空间是否充足，接线位置是否和周边元件存在干涉，不需要反复测量实物尺寸，能有效提升电气柜的设计效率。同时模型也还原了产品的表面细节，包括壳体的材质纹理、标识的具体位置，在做设备整体渲染展示的时候，可以呈现出更贴近真实的效果，方便做方案汇报的时候直观展示元件的排布情况。

　　不同于民用级的滤波元件，这款面向工业场景的射频滤波器在结构上充分考虑了工业环境的使用需求，壳体采用阻燃级的工程塑料材质，满足电气设备的防火要求，整体的防护等级可以适配柜内安装的使用场景，不需要额外做防水防尘的特殊处理，接线端子的导电部分采用镀锡处理，既可以降低接触电阻，也能避免长期使用出现氧化锈蚀的问题，保障长期工作的接触稳定性。在选型适配的时候，只需要确认回路的额定电压、额定电流参数和滤波器的规格匹配，同时预留足够的安装空间，就可以完成配套使用，不需要额外做结构上的改装。
