X射线用螺钉驱动平板DAC装置结构

　　在同步辐射X射线衍射、高压物理实验场景中，这类螺钉驱动的平板DAC是原位高压表征环节的核心承载部件，区别于传统活塞圆筒式高压装置，平板式结构的射线穿透路径更短，能大幅降低低能X射线的信号衰减，适配软X射线谱学、原位高压成像等对射线透过率要求严苛的实验场景。从实际使用逻辑来看，该装置核心作用是通过机械施压在金刚石对顶砧之间产生数十GPa甚至上百GPa的静态高压，配合X射线探测系统获取样品在高压环境下的晶体结构、物相变化、电子态演化等关键数据，广泛覆盖地球深部物理模拟、新能源材料高压合成、超导材料性能表征等前沿实验领域。

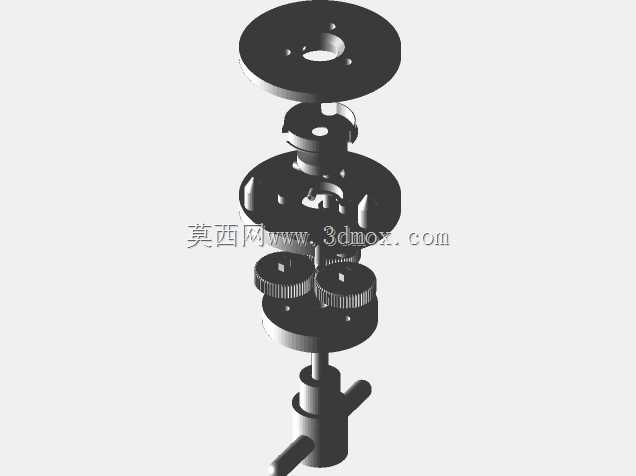

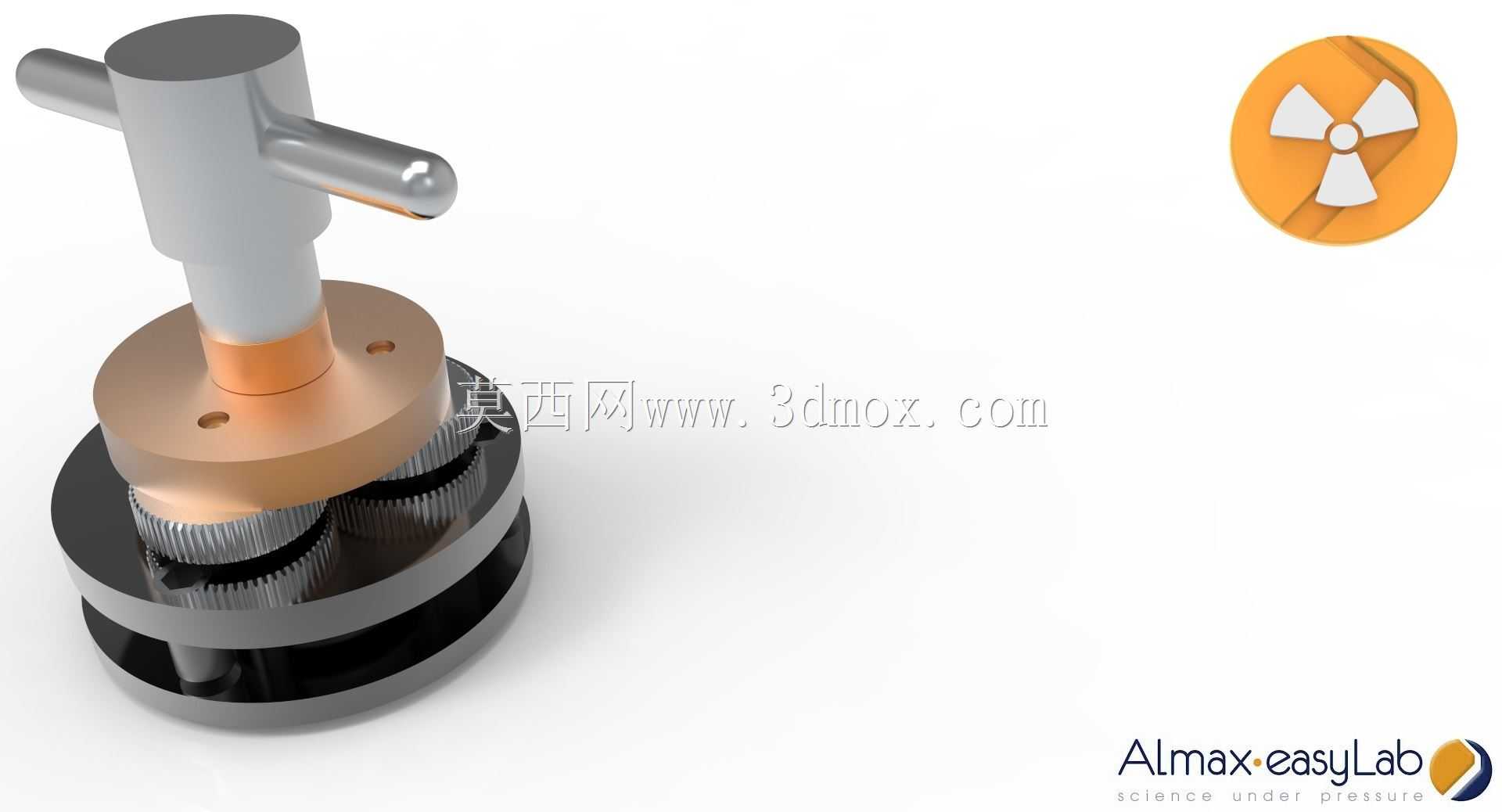

　　从功能特性层面拆解，该装置采用T型手柄螺钉驱动的施压结构，相比膜片式DAC无需外接气路，手动即可完成加压操作，在实验室离线装样、简易原位测试场景下的操作门槛更低，施压螺杆采用细牙螺纹设计，单圈进给量控制在微米级，配合底部的碟形弹簧组（模型中黑色叠层结构）可实现压力的精细调节，避免粗调过程中金刚石砧面碎裂的风险。装置中部的铜质承压盘设置了三个均匀分布的安装孔，既可以通过螺钉直接固定在X射线实验站的样品台架上，也能适配不同规格的温控、绝缘配件安装，承压盘与上部施压柱之间做了同轴度定位设计，保证上下金刚石砧面的平行度误差控制在0.02mm以内，避免加压过程中出现砧面倾斜导致的压力不均、样品泄漏问题。

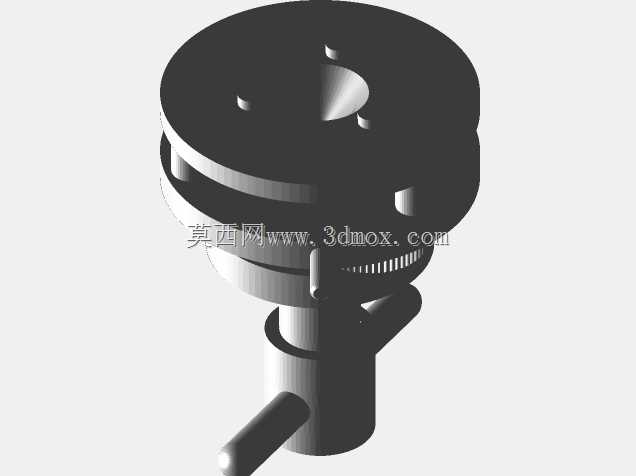

　　设计思路上，该结构优先保证X射线通路的无遮挡，装置整体采用偏心开孔设计，中心射线通道正对金刚石对顶砧的样品腔位置，周边的施压、定位结构全部避开射线入射与出射的锥形区域，适配大角度衍射信号的采集需求。上部的T型手柄做了滚花防滑处理，戴实验手套操作时也能稳定施加扭矩，手柄与施压柱之间采用销轴连接，非使用状态下可以将手柄折起，减少装置整体的占用空间，方便在真空腔、低温恒温器等狭小实验空间内安装。底部的黑色基座采用硬质合金材质，作为下金刚石砧的承载基座，其平面度经过研磨处理，与铜质承压盘之间设置了定位销，保证多次拆装后的重复定位精度，基座侧面预留了电极引线槽，可直接接入原位电阻测量、激光加热的线路，无需额外改造支架。

　　从安装边界与尺寸适配角度来看，该装置整体最大外径控制在60mm以内，总高度不超过90mm，可直接适配多数商用X射线衍射仪的标准样品台安装孔位，无需定制转接法兰。三个安装孔的中心圆直径为45mm，孔直径为4.2mm，适配M4规格的固定螺钉，安装时需保证装置中心与样品台旋转中心的同轴度误差不超过0.1mm，避免旋转采谱过程中样品位置偏移导致的信号丢失。施压手柄的最大回转半径为35mm，安装时需预留足够的操作空间，避免手柄与实验站的探测器、光路准直器发生干涉。装置的射线通道最小通径为8mm，可覆盖常规X射线光斑尺寸（10μm-1mm）的测试需求，若需进行微区衍射测试，可直接在通道位置加装光阑配件，无需对装置主体进行二次加工。

　　实际建模过程中，该结构的细节还原需要重点关注螺纹副的配合间隙、碟形弹簧的叠层方向、各部件的同轴度配合关系，尤其是金刚石砧的安装槽位置，需要严格控制槽深与平面度，避免装配后出现砧面倾斜。铜质承压盘的倒角、边缘去毛刺结构也需要准确还原，这类细节直接影响实际装配时的绝缘片、密封垫片的安装平整度，若建模时忽略倒角特征，后续生成工程图加工时容易出现零件锐边割破密封件的问题。另外，装置表面的标识、品牌字符位置也需要对应实际产品的布局，方便后续做装配指导、操作演示类的可视化内容时，能与实物一一对应，降低实验人员的设备熟悉成本。
