气膜驱动RT光学传感元件结构

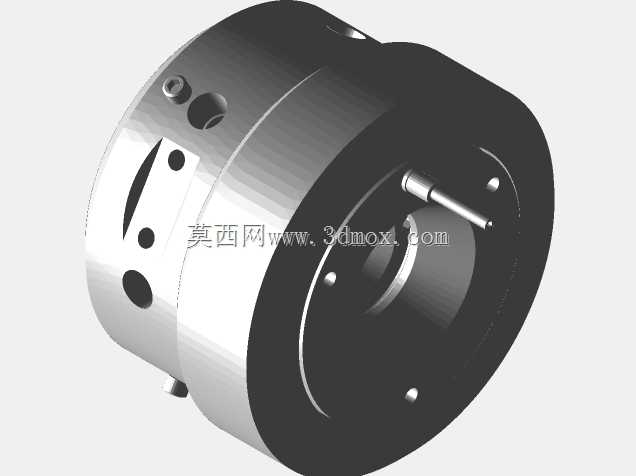

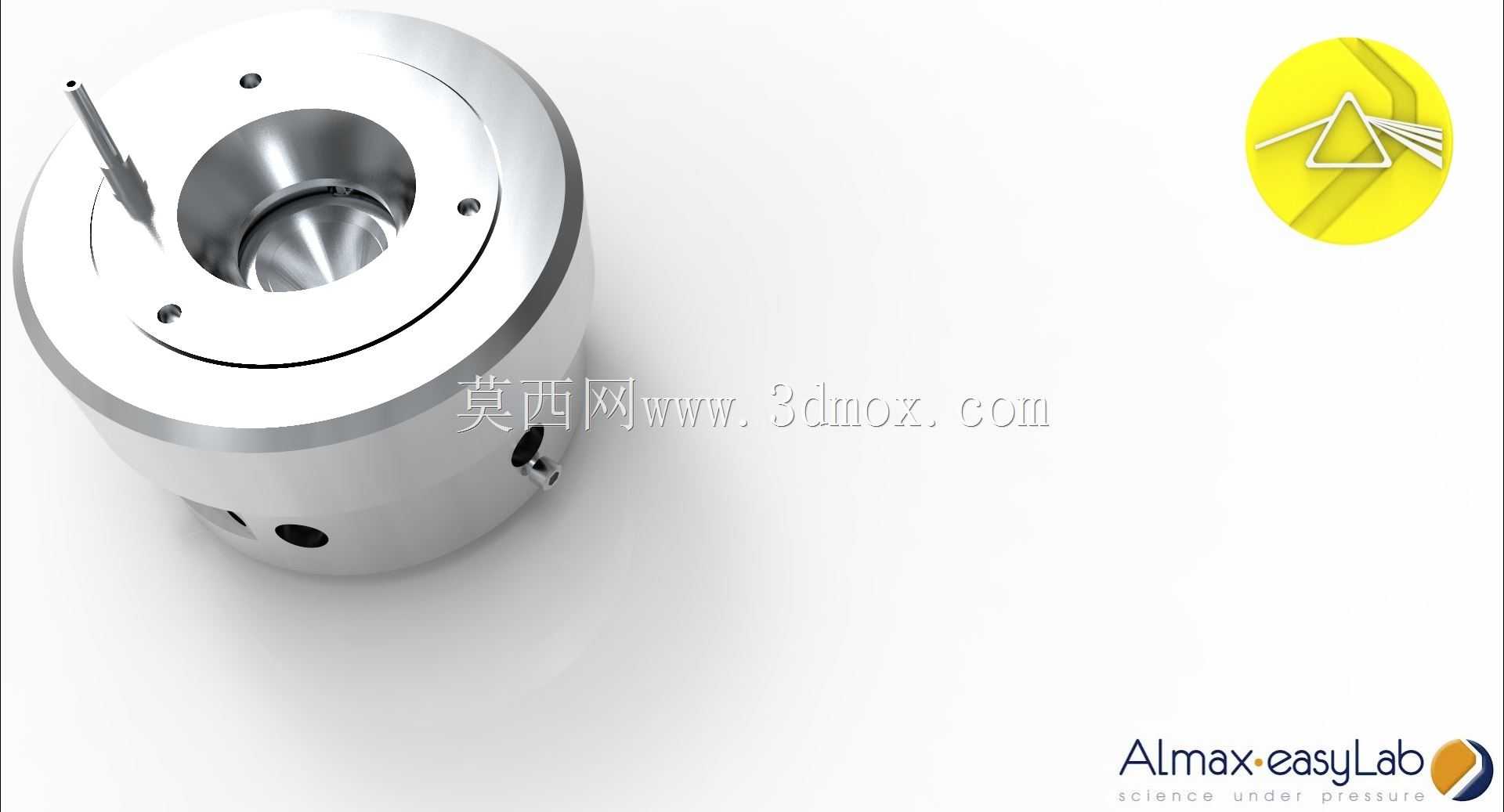

　　在精密光学检测、微纳加工对准、高精度位移测量这类对光路稳定性要求极高的工业场景里，传统接触式驱动元件容易带来摩擦磨损、光路偏移、微振动干扰的问题，气膜驱动的光学元件组件正是为解决这类痛点设计的核心功能部件。这款气膜驱动RT光学元件采用圆柱式主体结构，整体为同轴回转体设计，主体外壳采用硬质铝合金加工成型，表面做硬质阳极氧化处理，兼顾轻量化与结构刚性，能够在长期的气膜压力循环作用下保持形位公差稳定，不会因为微形变影响光路同轴度。主体中心为通光孔径，内壁做镜面级抛光处理，减少光路传输过程中的杂散光反射，孔径内部安装的RT光学元件通过侧面的气膜驱动结构实现微米级的角度与位移调整，区别于传统的压电驱动、机械螺纹驱动结构，气膜驱动依靠洁净压缩空气在配合间隙形成的均匀气膜实现无接触传动，全程没有机械摩擦，不会产生磨损碎屑污染光学腔室，也不会因为摩擦迟滞影响调整精度，特别适合洁净车间内的高精度光学设备使用。从安装边界来看，主体圆柱外圆设置有三个均布的安装螺钉孔，采用M2规格的内六角螺钉即可完成端面固定，安装基准面为主体下端面，平面度控制在0.005mm以内，保证安装后整体的同轴度误差不超过0.01mm；侧面预留的气路接口采用标准微型快插接口，适配外径2mm的聚四氟乙烯气路管，供气压力范围在0.1-0.3MPa之间，压力波动控制在±0.005MPa以内即可实现稳定的驱动调整，调整行程覆盖径向±0.2mm、倾斜角度±0.5°的范围，

　　完全满足多数光学系统的微调需求。设计过程中，气膜间隙的取值是核心难点，间隙过大会导致气膜刚度不足，调整过程中出现元件漂移，间隙过小则会提高零件加工精度要求，提升制造成本，最终将单边气膜间隙控制在8-10μm，既保证了气膜的支撑刚度达到0.5N/μm，又将零件的加工精度要求控制在IT5级，兼顾性能与加工经济性。主体侧面开设的微型排气孔能够将气膜溢出的压缩空气定向排出，避免无序气流在光学腔室内形成紊流，影响光路周围的温度场与气流稳定性，排气孔的位置经过流场仿真优化，排气方向避开通光路径与其他敏感光学元件，减少对周边组件的干扰。在实际应用中，这类元件常被集成到激光干涉仪、光学相干断层扫描设备、半导体光刻对准系统、高精度光谱仪当中，

　　作为光路调整的核心执行部件，相比传统的调整架结构，它的集成度更高，不需要额外的安装支架，直接嵌入设备的光学安装座即可使用，整体轴向尺寸控制在35mm以内，径向最大直径50mm，能够大幅缩小光学系统的整体体积。结构上没有额外的传动零件，所有气路都集成在主体内部，减少了外部管路带来的安装干扰，也降低了气路泄漏的风险；元件的固定采用弹性压圈结构，不会因为刚性压紧导致光学元件产生内应力，避免应力带来的双折射效应影响光学性能，压圈的预紧力经过反复调校，既保证光学元件在气膜驱动调整过程中不会出现松动，又不会压应力过大损坏光学镜片。针对不同的应用场景，主体侧面的气路接口可以根据安装方向调整周向位置，在建模过程中保留了接口的参数化特征，

　　设计人员可以根据整体设备的管路走向快速调整接口角度，不需要重新绘制主体结构；安装孔的位置也采用参数化设计，可适配不同安装座的孔位需求，缩短二次设计的周期。在三维建模过程中，所有配合面的形位公差都在模型特征中做了标注，包括配合圆柱面的圆柱度、安装端面的平面度、通光孔与外圆的同轴度，方便后续加工过程中直接提取公差要求，不需要二次标注；气路通道的内部拐角全部做圆角过渡，减少气路沿程压力损失，也避免锐角位置产生气流啸叫，影响设备的运行噪音水平。这类无接触气膜驱动的光学元件，解决了传统机械调整结构长期运行磨损、产生微污染、调整精度衰减的问题，在需要长期稳定运行的高精度光学设备中，能够大幅降低设备的维护周期，减少光学元件的校准频率，提升设备的整体稼动率。
