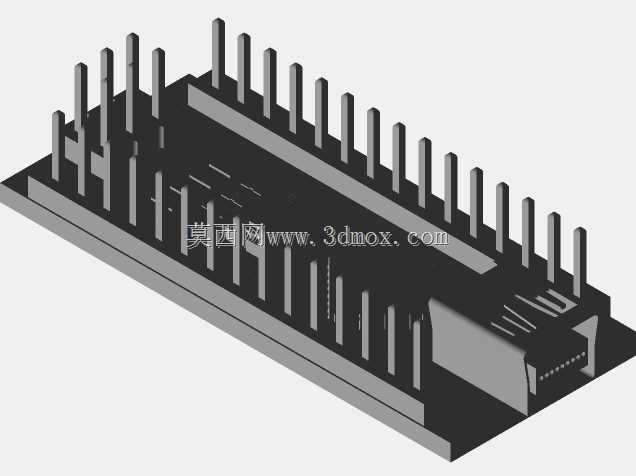

Arduino纳米开发板精细结构三维建模

　　在嵌入式开发、小型智能硬件原型验证的场景中，Arduino纳米板凭借极小的体积优势，成为穿戴式设备、小型传感节点、桌面微型装置主控选型的高频方案，本次建模还原的是无螺丝孔版本的廉价款纳米板结构，完全贴合市售通用款的实际装配形态，可直接用于整机结构干涉检查、安装位适配校核、产品外观渲染展示等工程环节。从实际使用场景来看，这类开发板常被集成在空间极度受限的装置内部，比如小型四轴飞行器的飞控扩展模块、桌面迷你机械臂的主控单元、便携式环境监测手持设备的核心控制板，这就要求结构建模必须精准还原所有外接接口的位置与突出高度，避免在整机装配时出现排针与外壳、周边元器件的硬干涉。建模过程中优先还原了板载排针的实际尺寸，

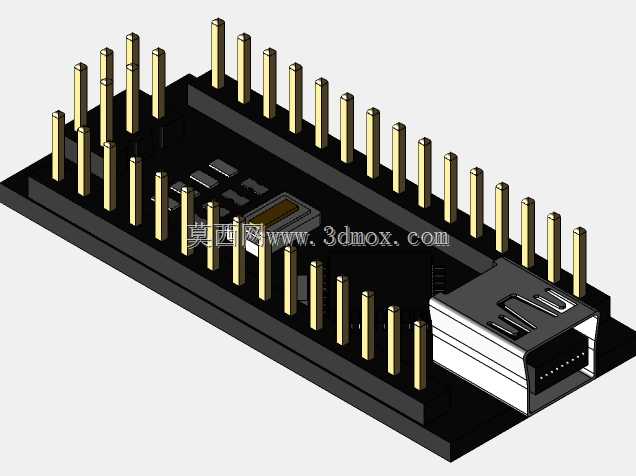

　　两侧直插排针的引脚间距严格遵循2.54mm标准排针间距，每根排针的突出高度、针体直径、塑料基座的厚度都按照实物测绘尺寸还原，排针的排列顺序完全匹配官方引脚定义的物理位置，结构设计人员在做外壳开孔、接插件走线规划时，可以直接调用模型测量安装间隙，无需反复拿实物核对。板身主体的PCB部分按照实际1.6mm标准板厚建模，板边的倒角、USB接口的突出长度、板载复位按键的高度、贴片元件的布局高度都做了分层还原，其中Mini USB接口的金属外壳厚度、接口内的弹片位置都做了细节刻画，方便设计人员在做外接USB插头的插拔空间校核时，能准确计算所需的预留空间，避免出现外壳开孔位置偏差导致插头无法完全插入的问题。板载的主控芯片、晶振、贴片电阻电容等元件，按照实际贴片后的高度做了简化但精准的外形还原，没有做过度的细节刻画导致模型冗余，同时保留了所有元件的最高高度轮廓，在做上层板堆叠、外壳内部净高设计时，可以直接通过模型测量元件与外壳内壁的安全间隙，一般这类间隙预留0.5mm以上即可避免装配时压坏贴片元件。这款无螺丝孔版本的纳米板，实际安装时多采用排针焊接固定在底层载板上，或者使用高温双面胶直接粘贴在壳体内壁，建模时特意保留了板身四个角的完整轮廓，没有添加额外的安装孔位，完全匹配廉价版纳米板的实际结构，设计人员如果需要做螺丝固定的结构，可以在模型基础上根据自身需求在板角空白区域添加安装孔，不会破坏原有板载元件的布局。从设计思路上来说，

　　建模时优先保证了安装边界的准确性，所有向外突出的结构包括排针、USB接口、复位按键的尺寸公差控制在0.1mm以内，完全满足结构设计的公差要求，而对于不影响安装的板载丝印细节，只做了位置还原没有做高精度的贴图处理，平衡了模型细节度与文件大小，适合在大型装配体中直接调用，不会出现文件过大导致的装配卡顿问题。在实际的项目开发中，很多结构设计人员在前期选型时，往往只能拿到开发板的二维尺寸图，无法直观判断排针与周边结构的位置关系，这个三维模型可以直接导入到常用的机械设计软件中，与整机外壳、其他周边元器件做虚拟装配，提前排查安装干涉问题，减少后期打样的修改次数。比如在做小型智能门锁的原型开发时，将纳米板作为主控模块安装在门锁内部的狭窄空间里，

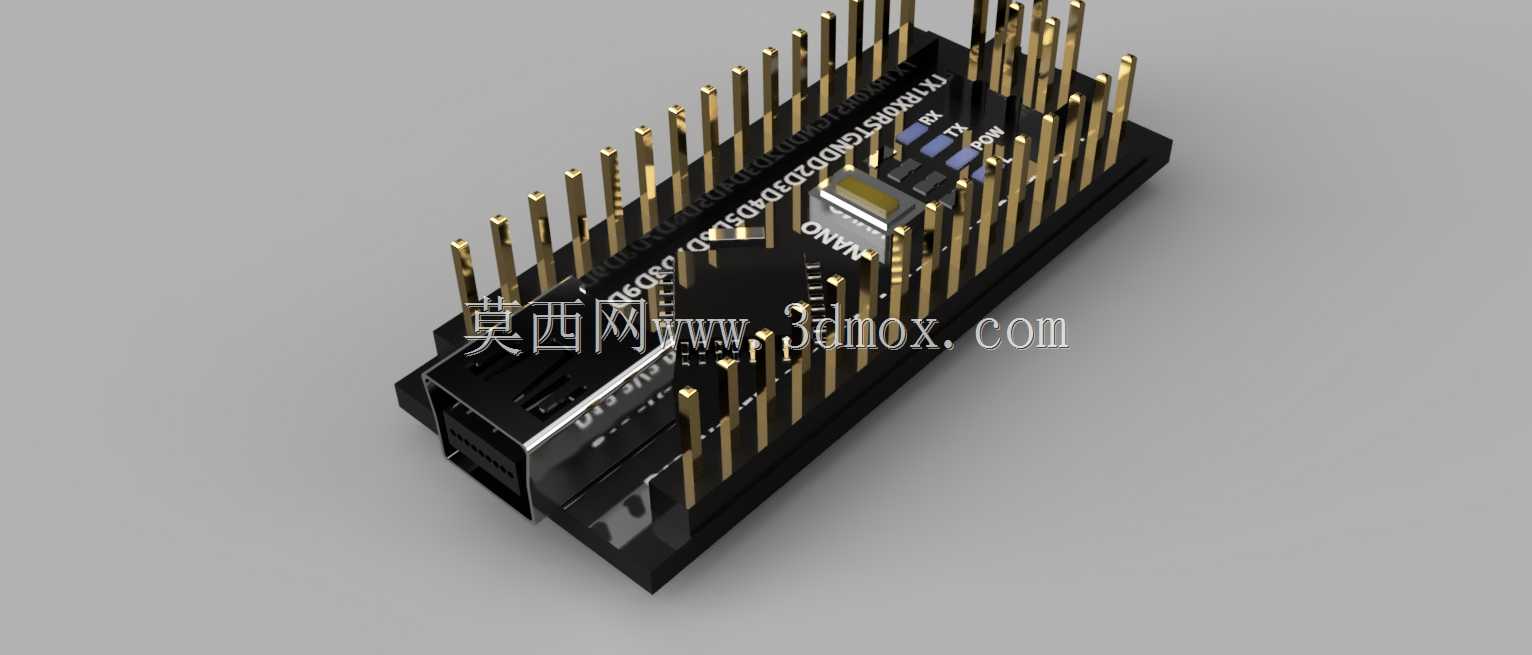

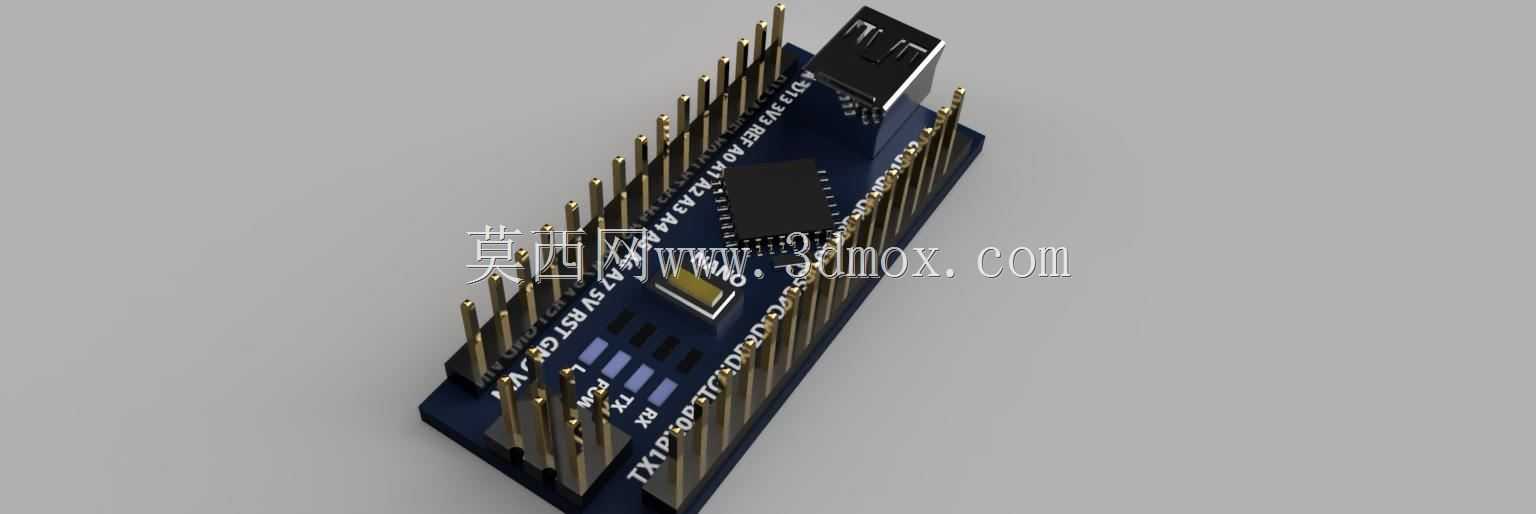

　　通过模型可以提前核对排针与门锁电机、电池仓的位置关系，调整走线的走向，避免安装时出现导线被挤压、排针短路的问题。另外在做教学演示、产品宣传渲染时，这个模型的材质区分清晰，PCB板的哑光黑材质、排针的镀金金属材质、USB接口的镀镍金属材质、塑料基座的黑色材质都做了分层设置，可以直接调整材质参数渲染出逼真的产品效果，无需重新做材质拆分。需要注意的是，这款模型还原的是无螺丝孔的版本，与带安装孔的官方版本在安装固定方式上有明显区别，选型适配时不要混淆，无孔版本的优势是板身长度更短，适合更狭窄的安装空间，缺点是无法通过螺丝直接固定，需要依托排针或者粘接的方式固定，在做振动较大的设备选型时，需要额外考虑固定的可靠性，可在模型基础上设计辅助固定的压片结构，压住板身的空白区域避免振动导致的移位。
