这类翘板式电源开关常见于小型机电设备、仪器面板、电源排插、台式控制盒以及各类需要本地通断操作的电气箱体上。它承担的是最基础却不可省略的回路切换任务:操作人员通过按压翘板两端,使内部触点在闭合与断开之间切换,从而控制直流或交流负载的供电状态。额定使用场景覆盖直流6A以及220V交流回路,结构简单、动作明确,适合频繁但不高速的人工操作。

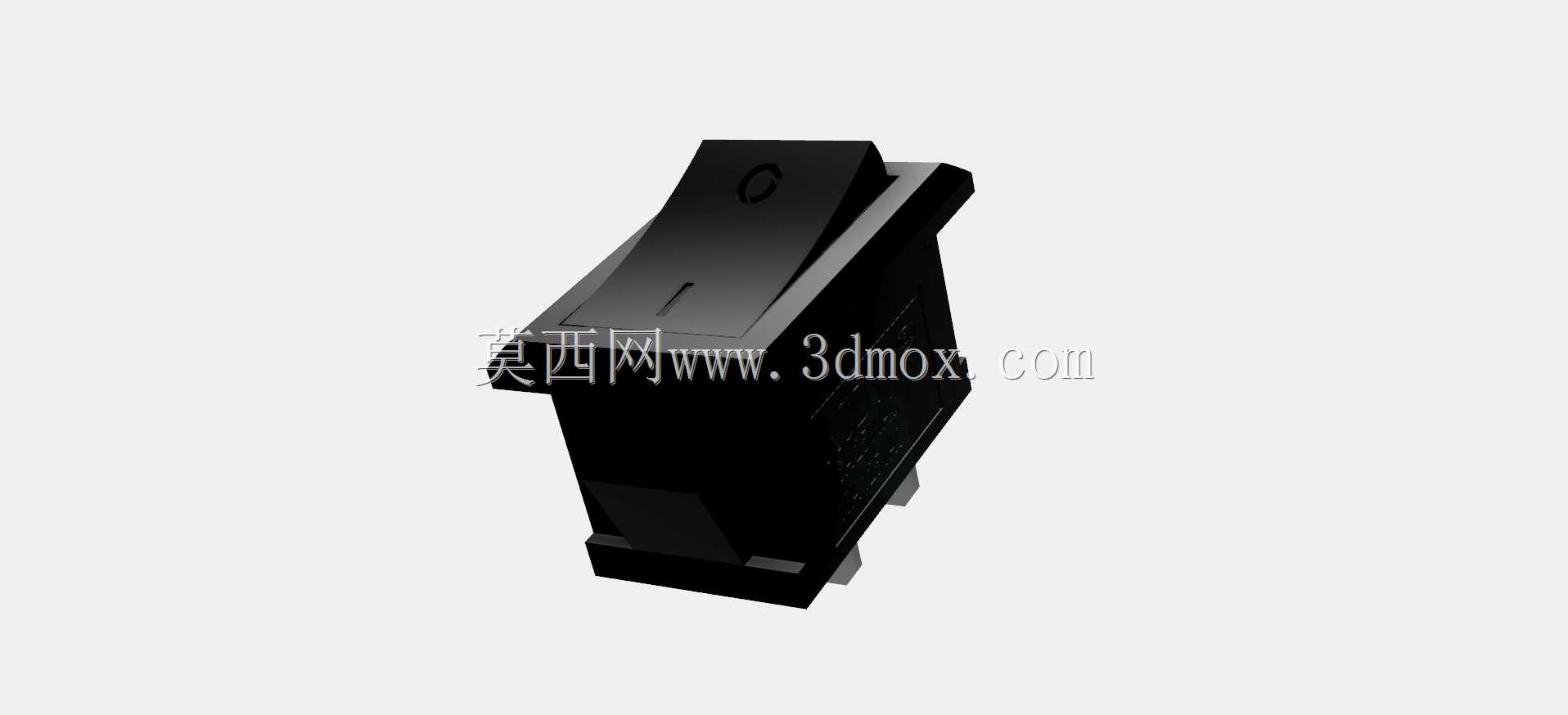

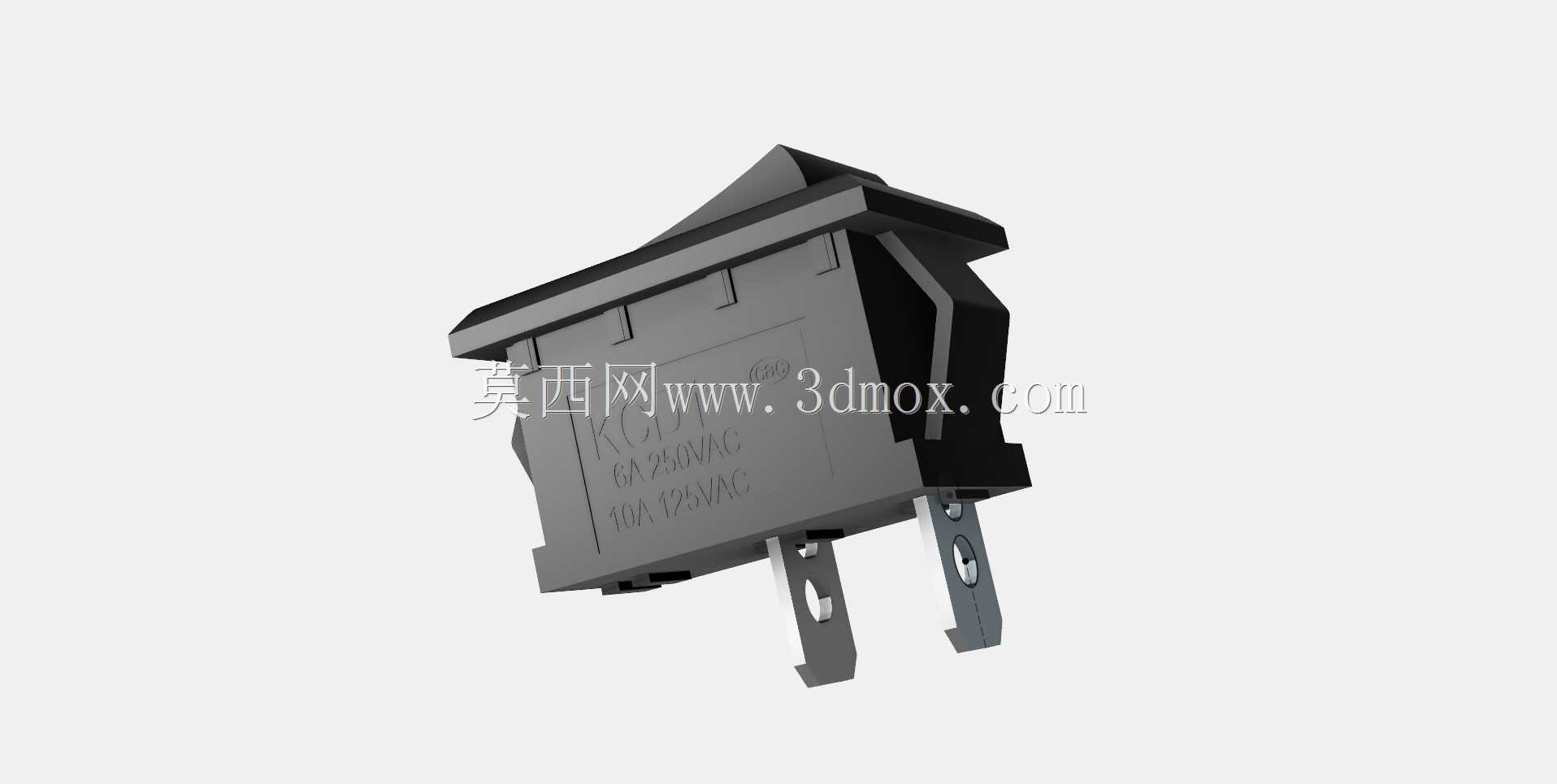

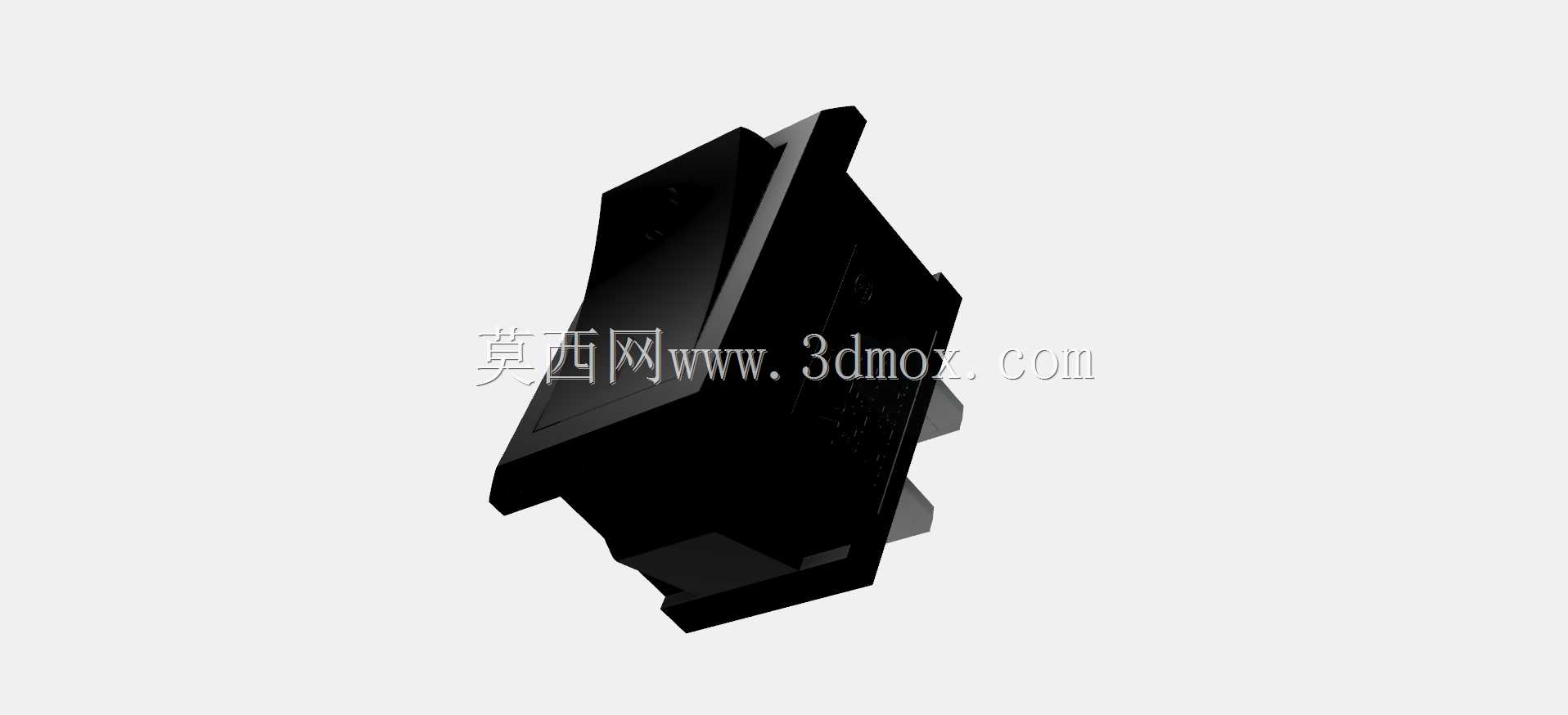

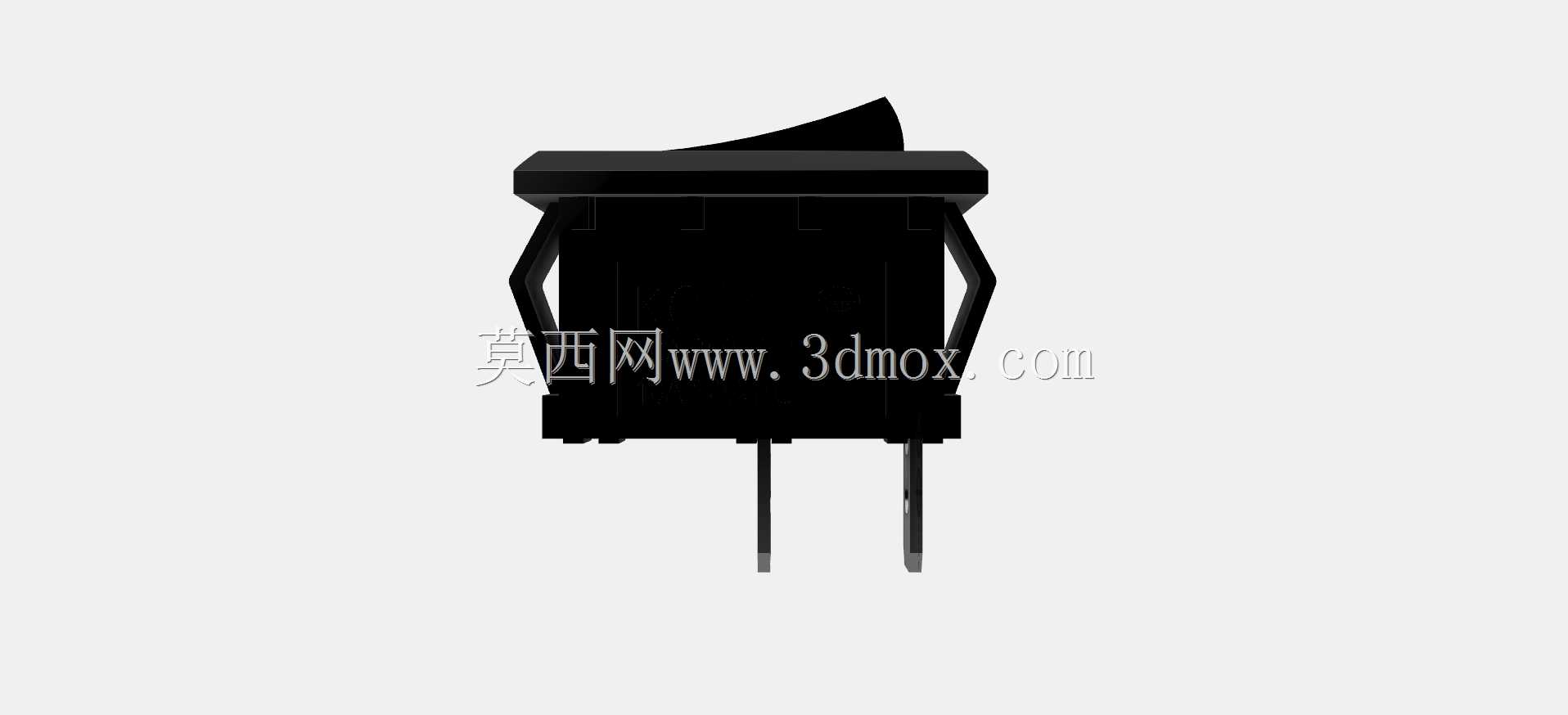

从外形上看,主体采用黑色绝缘壳体,上部为带斜面的翘板按键,下部伸出两片金属插片端子。翘板表面的倾斜造型不是单纯的外观处理,而是为了让手指按压时获得明确的施力方向和行程反馈;按键两端高低变化也能直观显示当前通断位置,减少误判。壳体两侧带有弹性卡爪,安装时从面板正面推入矩形开孔,卡爪越过板厚后自动回弹压紧,配合前端凸缘形成限位,不需要额外螺母即可固定在薄钢板、塑料面板或绝缘板上。
建模时需要重点控制几个边界:面板开孔尺寸决定开关能否顺利装入,壳体宽度、高度和卡爪展开范围直接影响装配干涉;两片插脚的间距、宽度和厚度要与常用接插端子匹配,插脚伸出长度则关系到接线空间和插拔可靠性。翘板与壳体之间的配合间隙不能过大,否则外观松垮、防尘能力下降;也不能过小,否则按压过程中可能卡滞。内部虽然在外观模型中不一定完全展开,但结构设计应预留触点、弹簧、翘板支点和灭弧空间的位置,使外部尺寸与真实机构逻辑一致。
实际选型时,除了电流和电压等级,还要关注面板厚度、开孔公差、接线端子形式以及操作方向。开关装入设备后,翘板应高出面板适量,既方便手指操作,又避免运输或擦拭时被意外触碰。周围需要保留接线和插拔端子的空间,尤其在密集电控箱内,插片附近不应与金属支架或相邻元件发生短路风险。对于需要频繁维护的设备,这种卡入式结构能显著提高装配效率;对于注塑或钣金面板设计人员,准确的三维外形则可直接用于开孔、干涉检查和操作面布局。

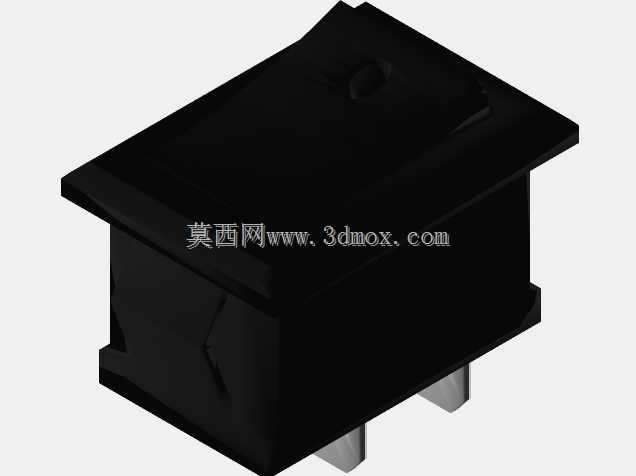

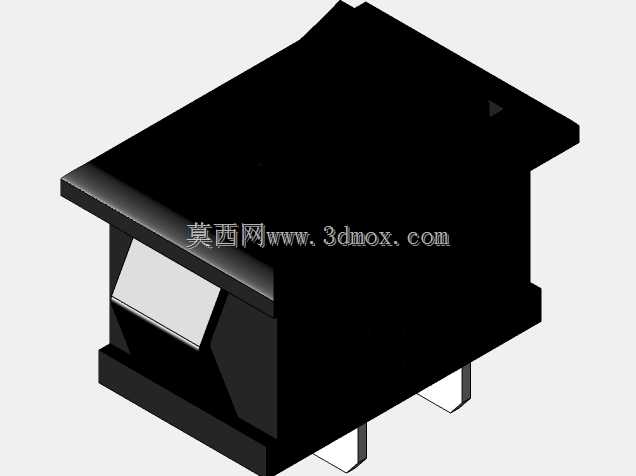

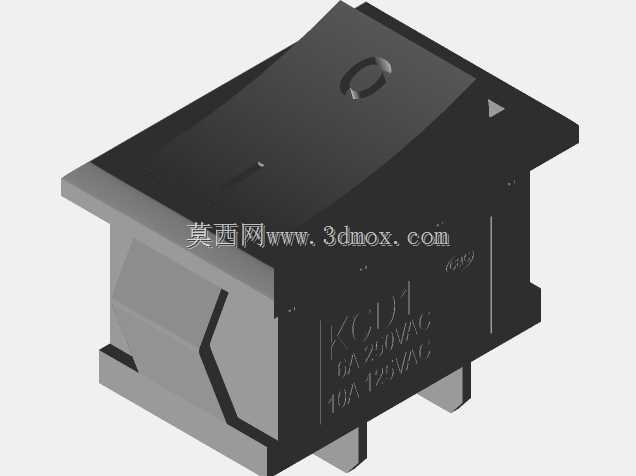

模型表达上,黑色塑料壳体的棱角、加强筋、卡槽、端子折弯和翘板曲面都应完整呈现。金属插片不是简单直板,其端部倒角、定位缺口和折弯角度会影响插接手感与连接稳定性;壳体侧面的防脱结构也要如实建出,才能在装配体中真实模拟卡装过程。通过该模型,可以完成面板开孔校核、人机操作位置确认、接线空间检查以及电气元件库搭建,为小型设备的控制面设计提供直接参考。
