XY-MK-5V超外差无线射频接收模组结构

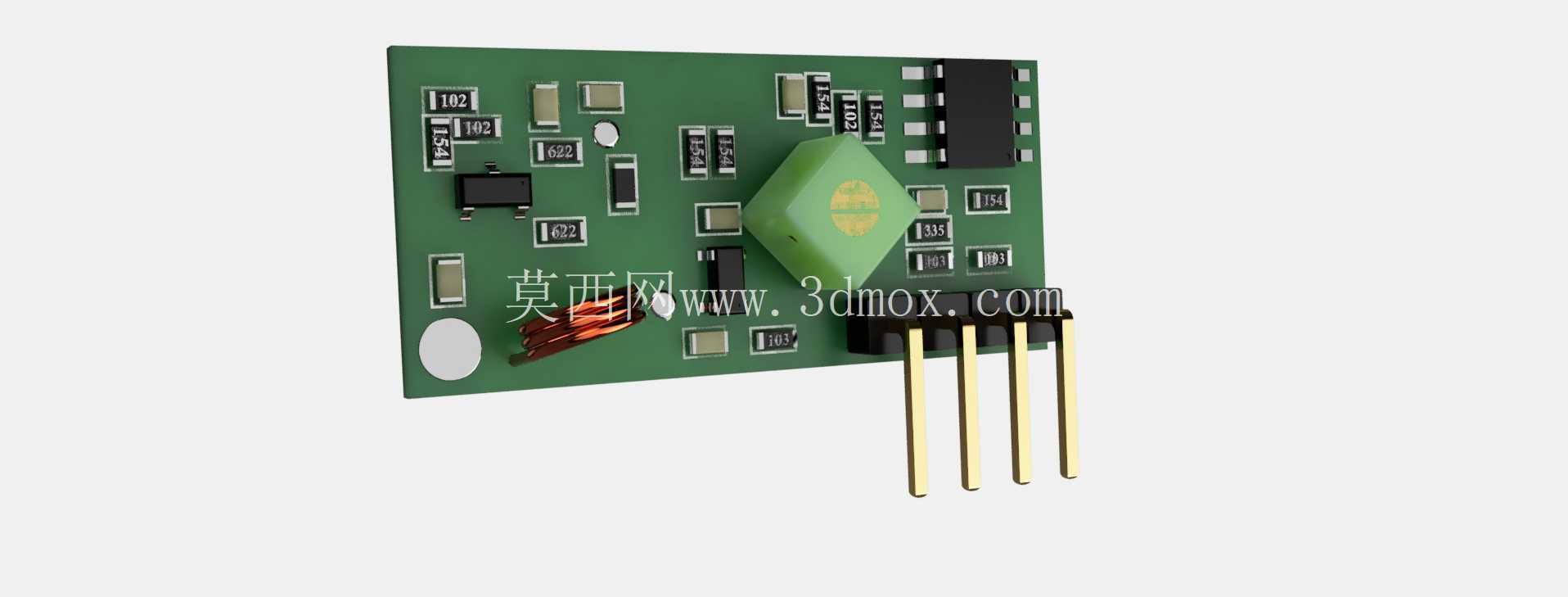

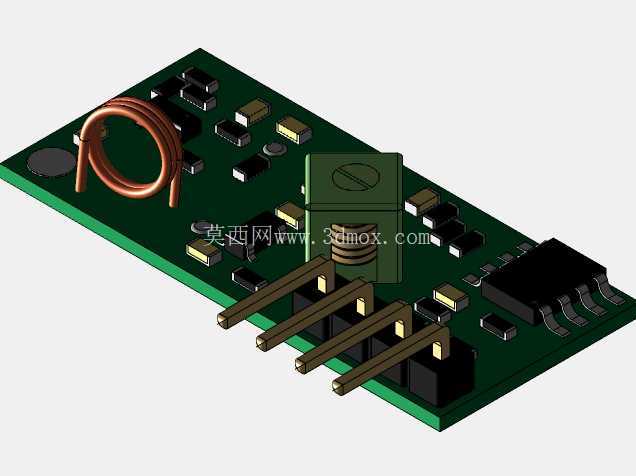

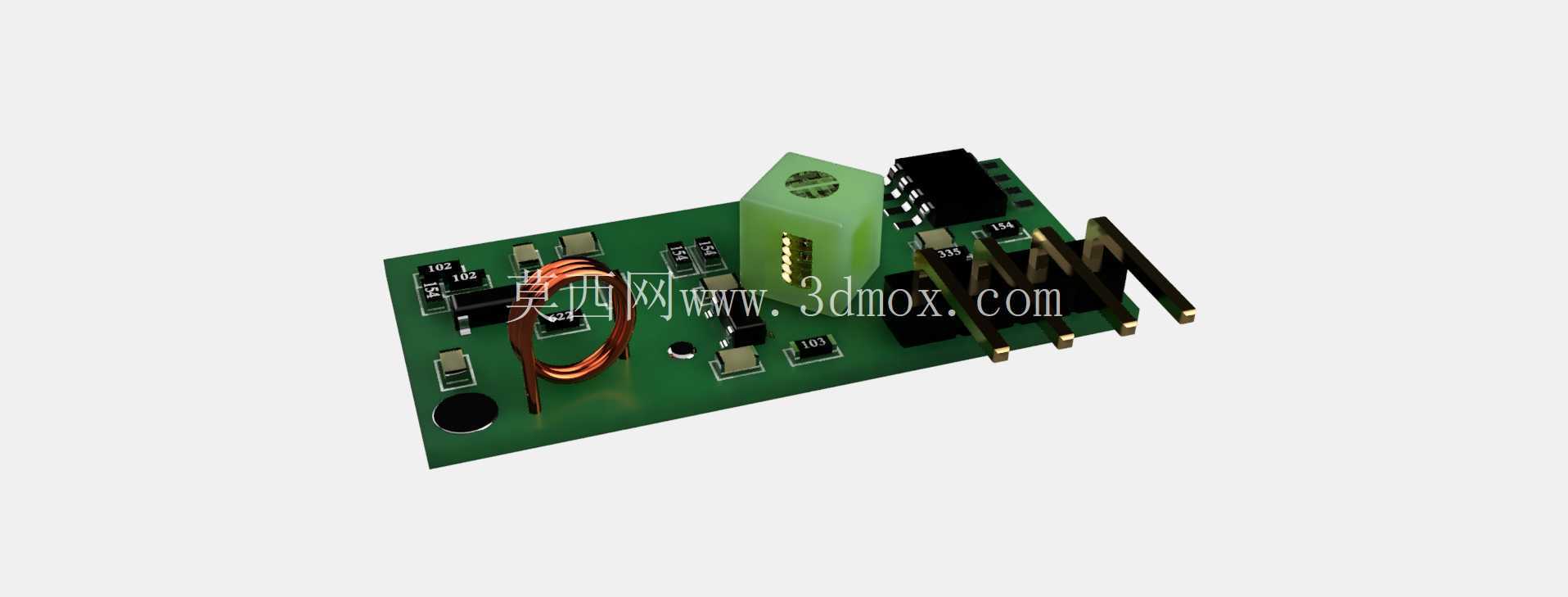

　　这套接收模组的结构还原围绕433MHz短距离无线链路的板级装配展开，建模时先对照实物PCB梳理板面元件排布：左侧螺旋弹簧天线占据板端独立区域，天线根部预留焊盘与周边阻容件保持安全间距，避免金属元件遮挡天线辐射方向；板面中部贴装超外差接收核心芯片、解调外围晶振与滤波电容，所有贴片元件的焊盘间距、元件高度差都按实物比例还原，板边引出的四根直插排针沿板长方向等距排布，排针伸出板面的长度、针脚中心距完全对应通用面包板与杜邦线的插接规格，工程师在做嵌入式项目堆叠装配时，可以直接调取该模型核对排针位置，避免和上层扩展板的针座发生干涉。

　　做智能硬件选型时，这类接收模组常和FS1000A发射端配对使用，覆盖家居遥控、环境监测节点、小型创客装置的无线信号传输场景：比如居家改造里的门窗磁报警信号回传、农业大棚里分散温湿度节点的数据汇总、教学实验里的远程指令接收，都依靠该模组完成射频信号的解调输出。建模过程中特意还原了PCB基材的厚度、板面镂空的工艺缺口——这些缺口是板厂量产时的拼板定位工艺槽，同时也能减轻模组自重，在轻量化无人机载节点、便携传感装置里不会额外增加过多负载。

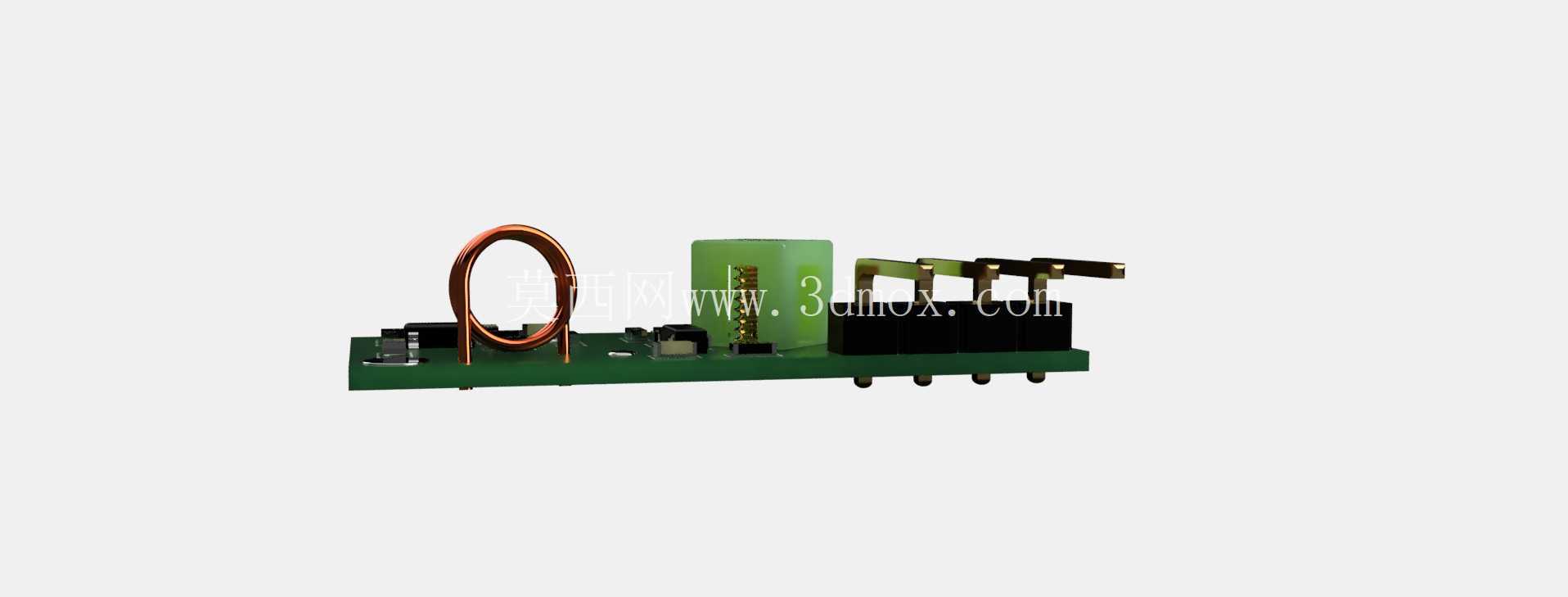

　　安装边界层面，模组整体为长条形薄板式结构，厚度仅包含PCB基材与最高元件的叠加高度，没有向外凸出的异形结构，既可以直接插装在面包板上使用，也能通过板边预留的固定孔位锁附在设备壳体内部，螺旋天线区域需要在壳体设计时预留无金属遮挡的空间，不能紧贴金属外壳内壁，否则会大幅衰减射频接收灵敏度。结构设计上把高频接收电路、天线、接口排针沿板长方向有序分区，信号走线从天线端到解调芯片再到输出排针路径最短，既减少了信号传输损耗，也让板面元件排布紧凑，在有限的板面积内集成完整接收功能，适配各类空间局促的嵌入式终端内部安装需求，建模时所有元件的相对位置、装配间隙都严格对照实物测绘，方便结构工程师在整机布局时直接做干涉检查，不用反复二次测量实物尺寸。
