螺旋式汽车起重支撑装置结构设计

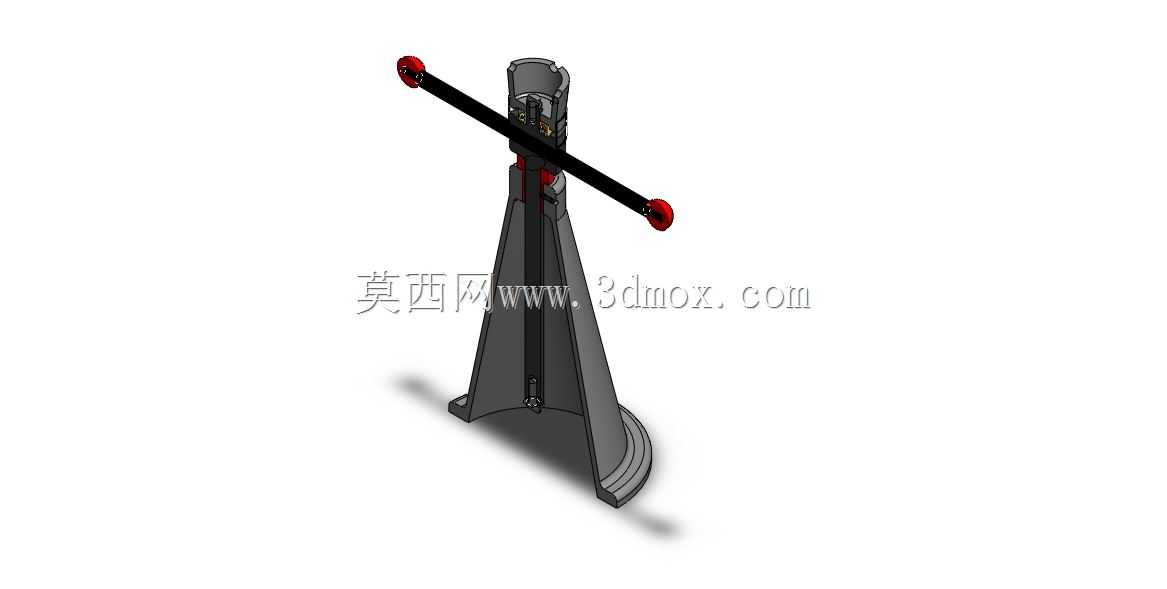

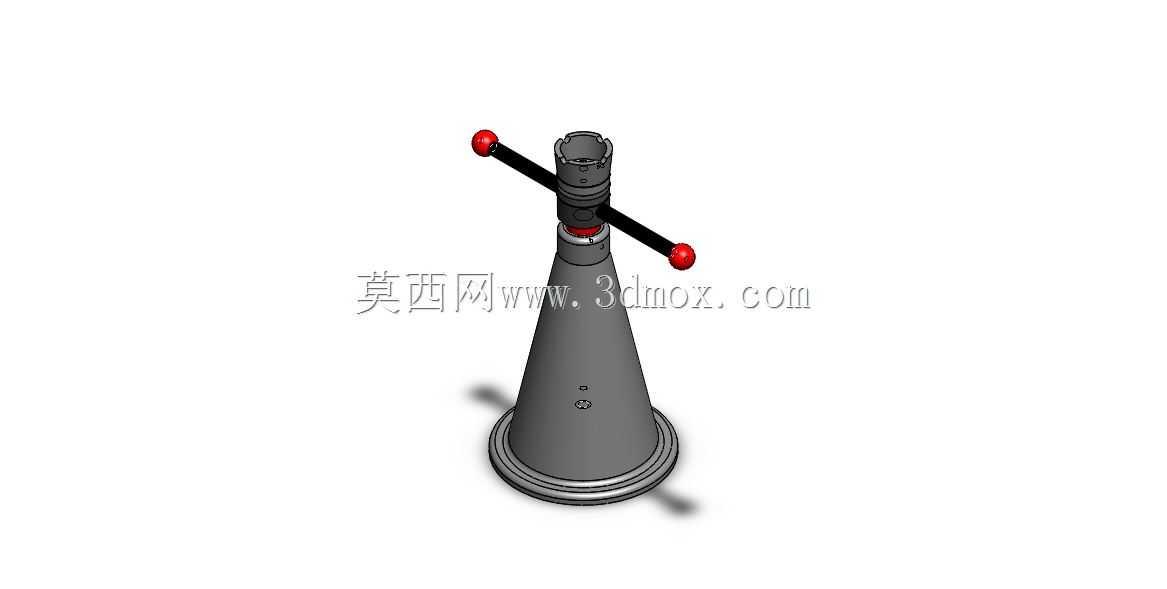

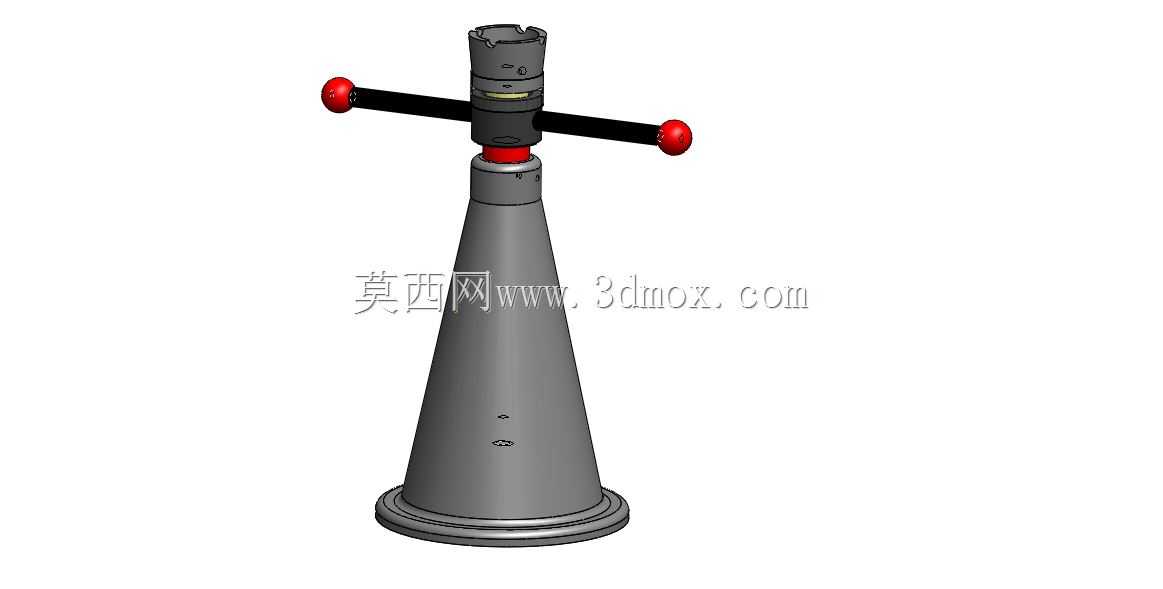

　　在乘用车日常维保、小型工程机械现场应急抢修场景中，这类螺旋式顶升支撑装置是不可替代的基础工装，和液压类顶升设备相比，它不存在密封件老化泄压的风险，长时间承重时的结构稳定性更突出，尤其适合需要长时间保持车辆抬升状态的底盘检修、轮胎更换、悬架部件拆装作业。从结构设计逻辑来看，整个装置采用锥形底座作为承重基础，底座下边缘做了加宽翻边处理，接触地面的支撑面做了微幅的防滑纹理设计，在平整硬化的维修车间地面、压实的户外应急路面上，都能保证足够的支撑接触面积，避免承重时出现底座下陷、侧倾的风险，底座的锥度设计从下往上逐步收窄，既可以在同等材料用量下提升整体的抗侧向弯曲能力，也能减少作业时对周边操作空间的占用，不会因为底座过宽影响维修人员在车底的肢体活动空间。

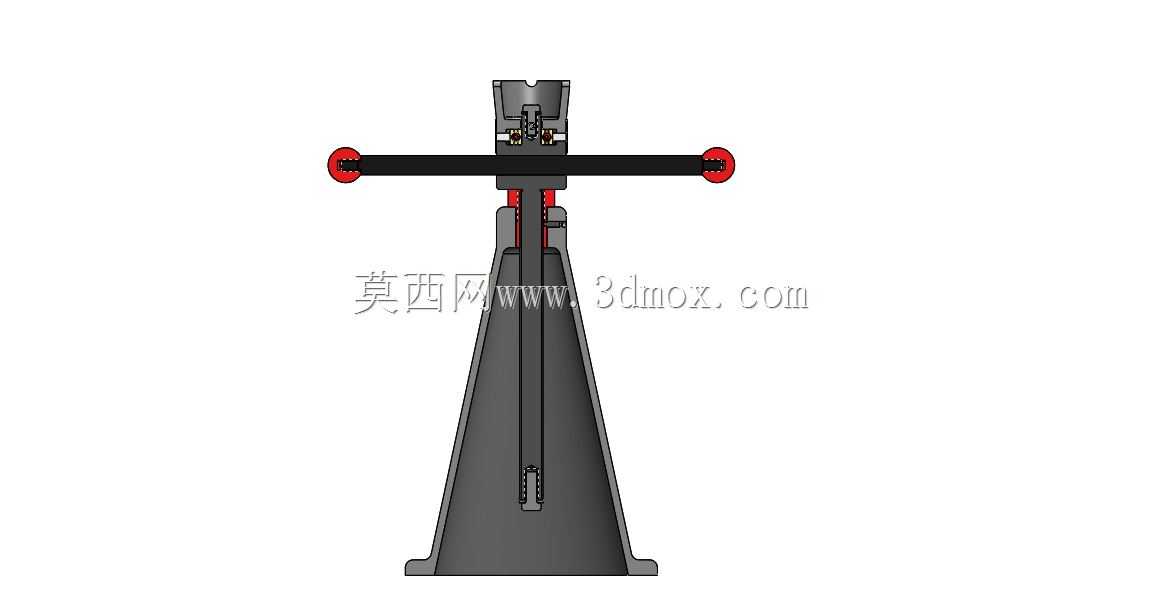

　　顶升核心采用梯形螺纹传动副，螺杆和螺母的配合面做了足够的啮合长度设计，梯形螺纹的牙型角度可以保证传动过程中受力均匀，同时具备可靠的自锁性能，即便抬升过程中撤去操作力，螺杆也不会因为承重负载出现反向回转滑落，不需要额外加装锁止销结构就能满足承重安全要求，这也是这类螺旋顶升装置相比液压款的核心优势——不需要依赖密封件、液压油的状态就能维持稳定支撑。顶部的承重头做了带卡槽的异形结构，卡槽轮廓可以适配多数乘用车底盘的加强筋、顶升支点的凸起结构，抬升时能和车辆底盘的指定支撑位精准贴合，避免顶升过程中出现滑脱，承重头和螺杆顶端之间设置了推力轴承，转动操作杆顶升时，承重头不会跟着螺杆同步转动，不会和车辆底盘支撑面产生相对滑动摩擦，既保护了底盘的防腐涂层，也能降低操作时的转动阻力。

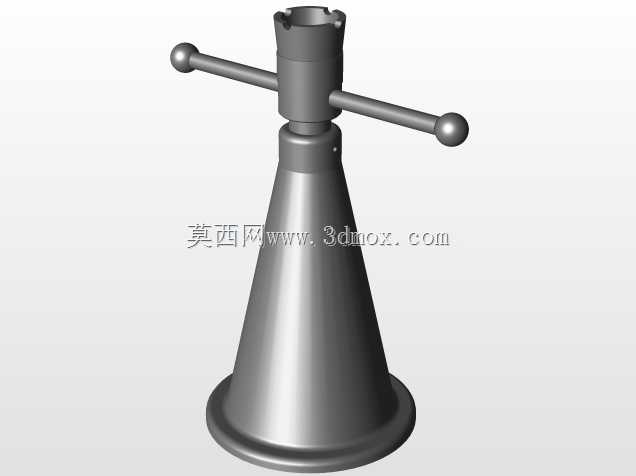

　　操作杆采用横向穿装的T型结构，两端的握持端做了防滑的球形端头，操作时可以双手同时施力转动，梯形螺纹的传动比经过匹配设计，额定承重范围内单人施加正常握力就能完成顶升动作，不需要额外加接延长杆，操作杆的长度经过合理控制，转动时不会和车身侧围、周边障碍物发生干涉，在车辆侧边有限的操作空间内就能完成全部顶升操作。从安装边界和尺寸适配性来看，装置的最低闭合高度适配多数家用乘用车的底盘离地间隙，不需要额外垫高就能伸入车辆底盘的顶升位置，最大顶升行程可以满足轮胎完全离地、底盘部件拆装所需的抬升高度，整体收纳后外形为规整的锥柱形，放在车辆后备箱的工具槽内不会占用过多储物空间，日常随车携带也不会因为外形突兀和其他随车工具发生磕碰。

　　建模过程中对各个配合面的公差做了合理预留，螺纹副的配合间隙既保证转动操作顺畅，也不会因为间隙过大出现承重时的晃动，底座和螺母座的连接部位做了加强过渡结构，避免长期承重出现应力集中导致的结构开裂，所有外露的金属棱边都做了倒钝处理，操作过程中不会划伤操作人员的手部或者车辆漆面。这类装置的结构没有复杂的液压管路、密封元件，日常维护只需要定期在螺纹副表面涂抹润滑脂就能保证操作顺畅，不存在低温环境下液压油黏度变化导致顶升费力、高温环境下密封件失效漏油的问题，在北方冬季户外、夏季高温露天场地的应急维修场景下，环境适应性比液压类顶升设备更强。实际作业时，只需要将底座放置在平整坚实的地面，将顶部承重头对准车辆底盘的指定顶升支点，匀速转动操作杆就能逐步将车辆抬升到所需高度，作业完成后反向转动操作杆就能平稳回落，整个过程没有突然卸力的风险，对于非专业维修人员的日常换胎操作来说，容错率更高，不容易因为操作失误引发安全事故。
