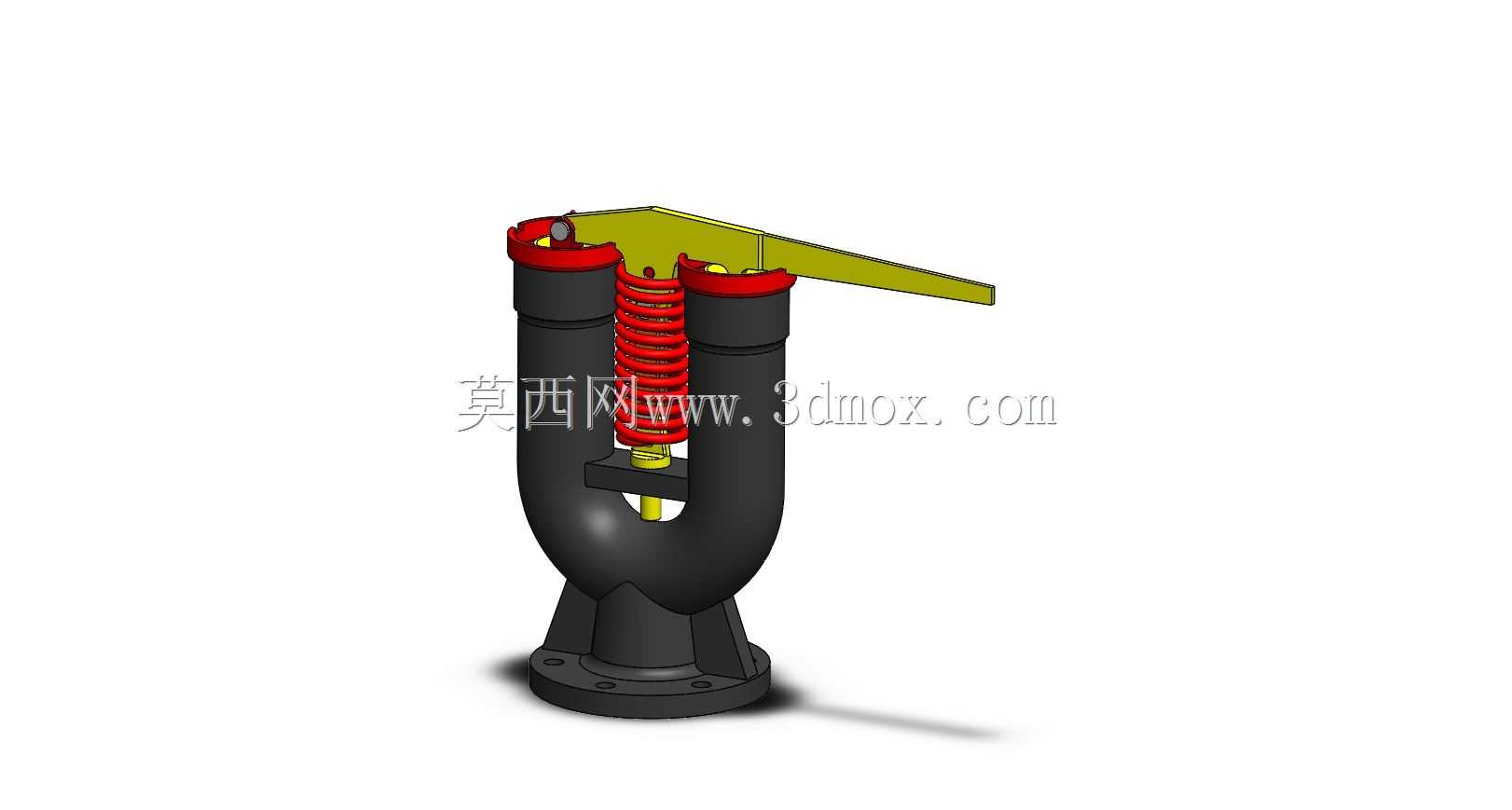

带手动扳把的弹簧式安全泄压阀结构

　　做压力管路系统设计的工程师基本都清楚，弹簧式安全阀是承压系统里最后一道被动安全屏障，和主动控制的压力调节阀、切断阀逻辑完全不同，它不需要外接电源或者气源驱动，完全靠机械结构本身的力平衡实现超压泄放，哪怕整套系统的电控、仪控全部失效，只要阀体本身没有结构损坏，就能在压力达到设定阈值的时候自动开启泄放多余介质，等系统压力回落到安全区间之后自动回座密封，避免系统压力持续攀升引发爆管、容器炸裂这类恶性安全事故。

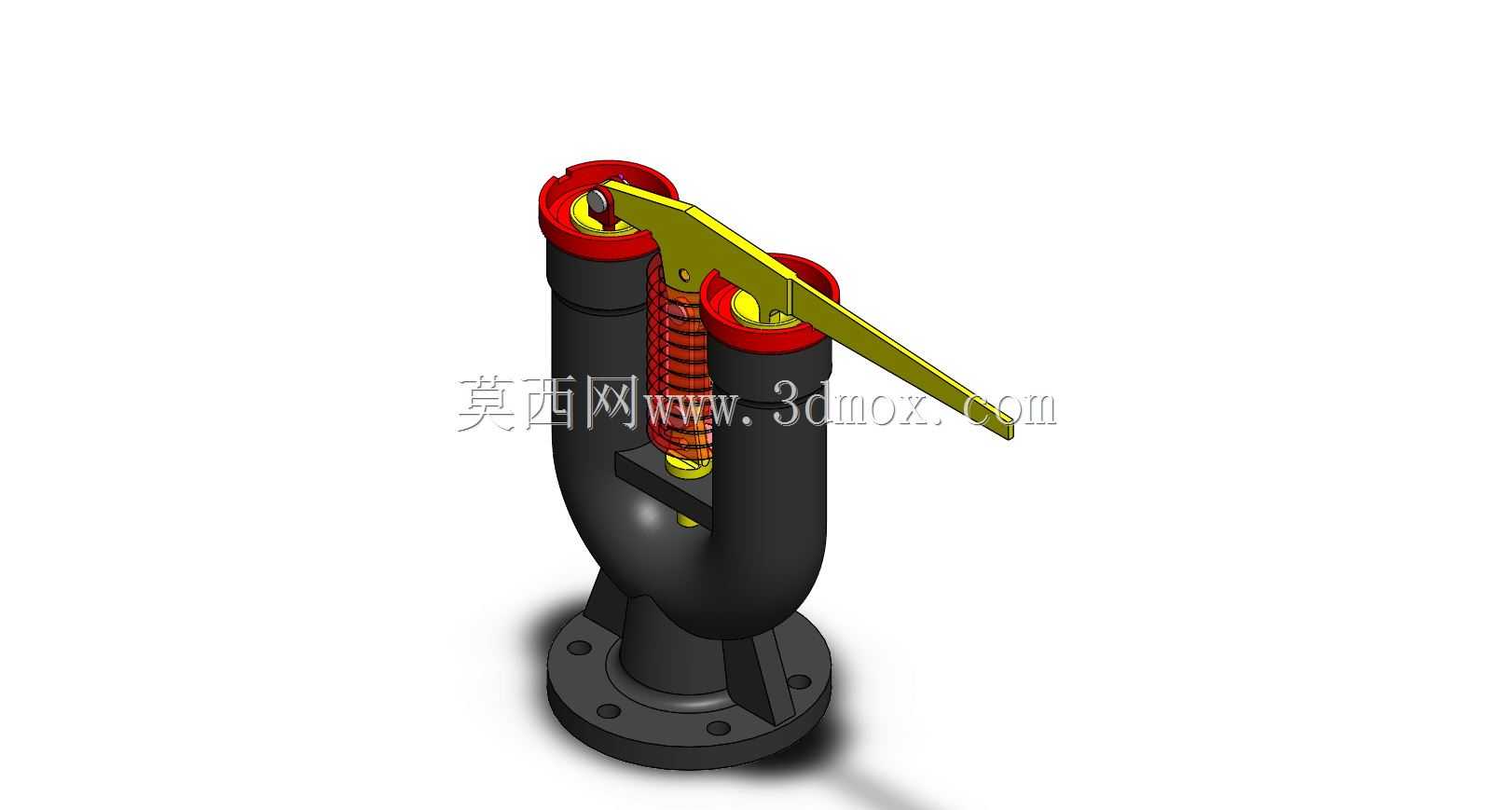

　　这次做的这个带手动扳把的弹簧安全阀结构，最早是给厂区蒸汽分汽缸配套做的选型适配建模，当时现场的工况是0.6MPa额定工作压力的饱和蒸汽管路，要求安全阀的开启压力偏差不能超过设定值的±3%，回座压力要高于工作压力的90%，还要带手动紧急泄压功能，方便日常巡检的时候做启闭动作测试，避免阀瓣和阀座长期不动作出现粘黏卡涩，导致超压的时候无法正常开启。

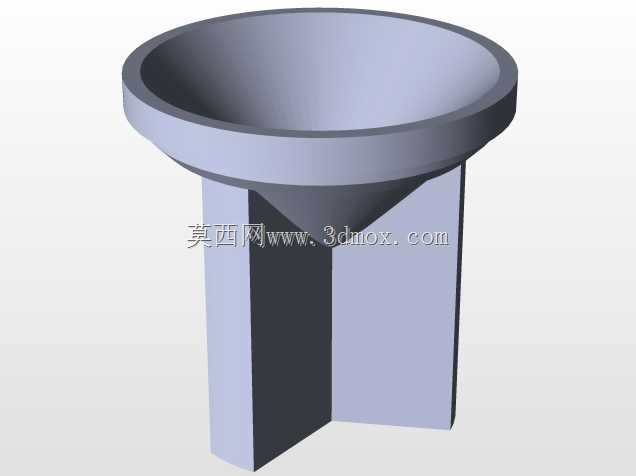

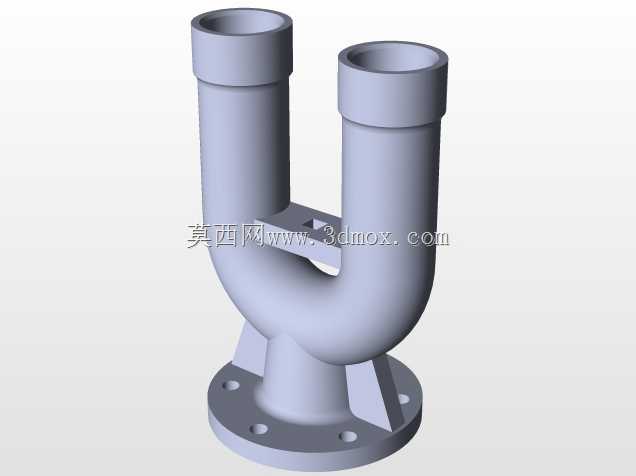

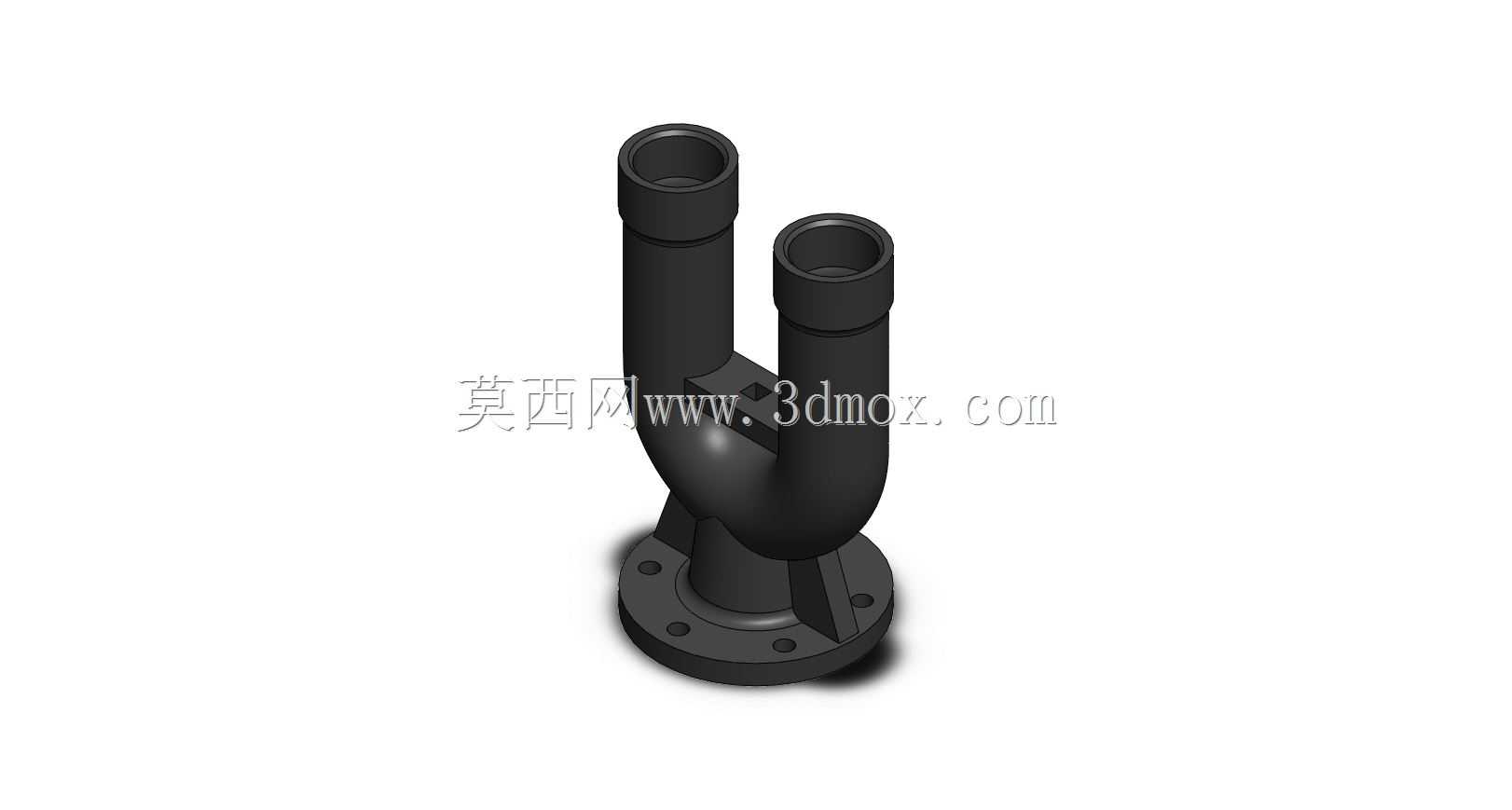

　　建模的时候最先敲定的是流道结构，采用的是全启式的流道设计，阀瓣的开启高度能达到流道直径的1/4，泄放的时候介质不会在阀腔内部形成过大的流阻，相比微启式结构，相同公称通径下的泄放能力能提升两倍以上，适合蒸汽、压缩空气这类气体介质的大排量泄放场景。阀体部分采用Y型的流道布局，进口和出口的轴线呈一定夹角，介质从下方法兰进入阀腔之后，不会直接垂直冲击弹簧组件，而是顺着阀瓣的导流面往侧上方的出口流动，能大幅降低泄放过程中的流体振动，减少阀杆的径向偏磨，延长密封副的使用寿命。

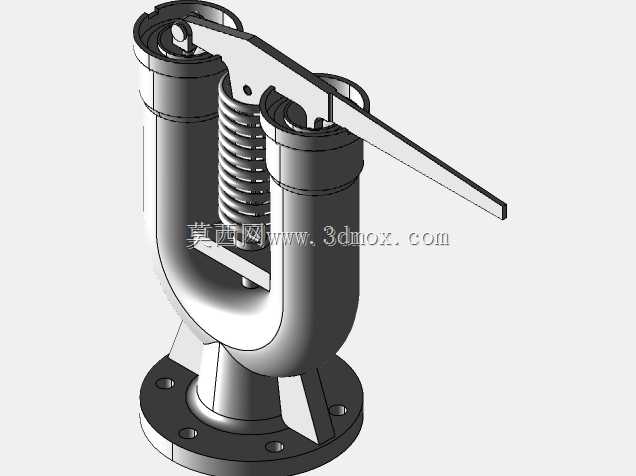

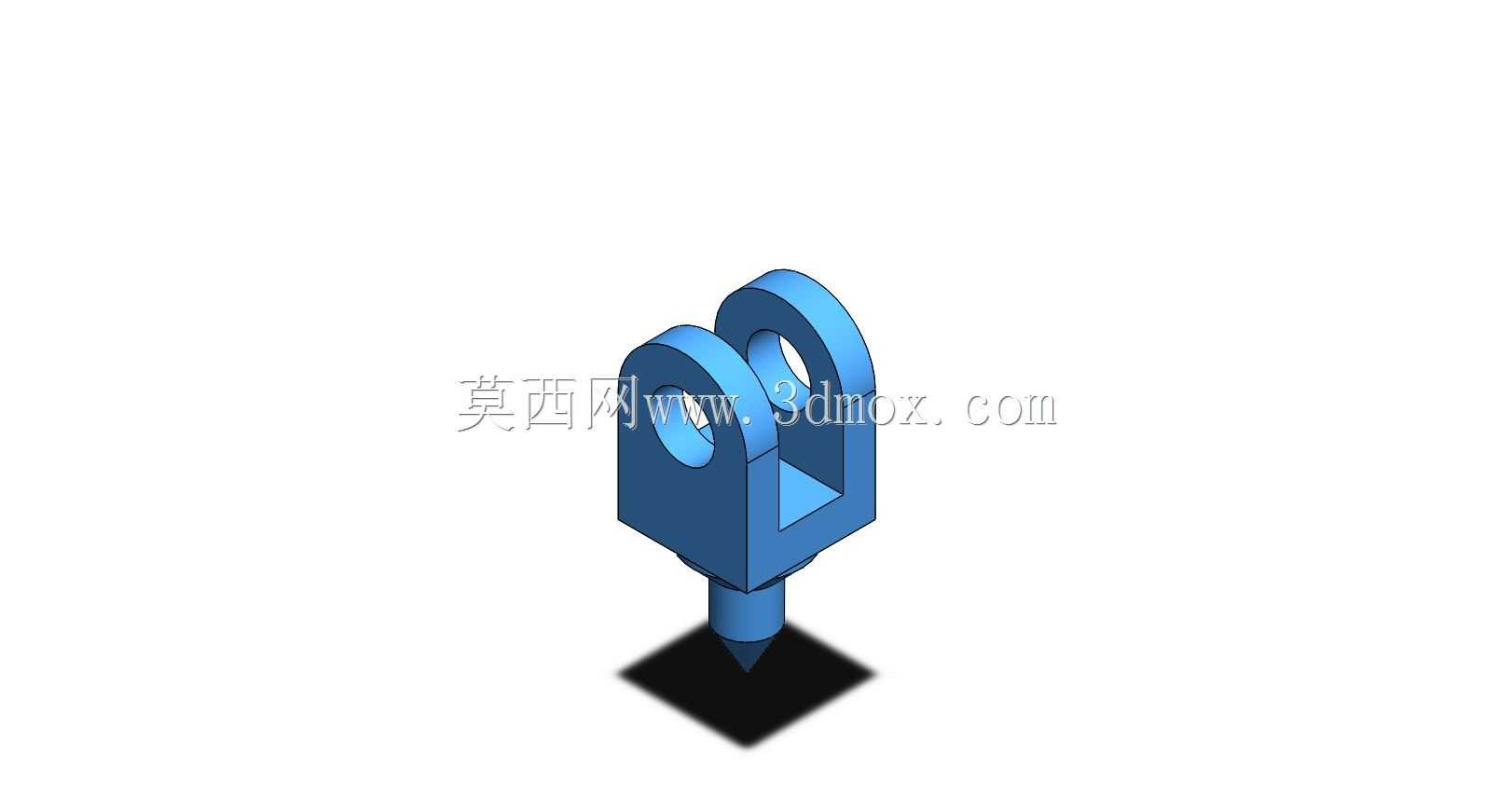

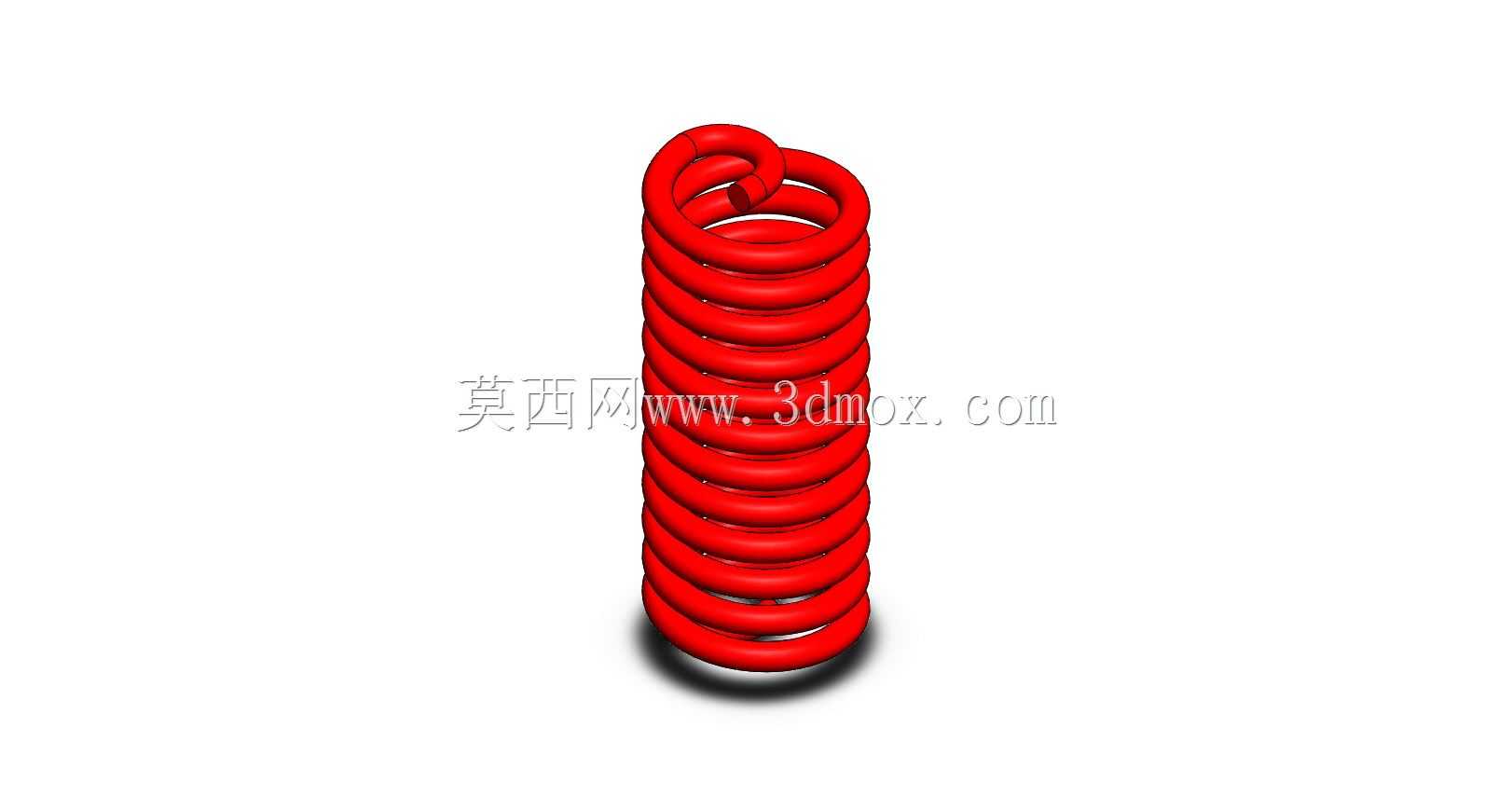

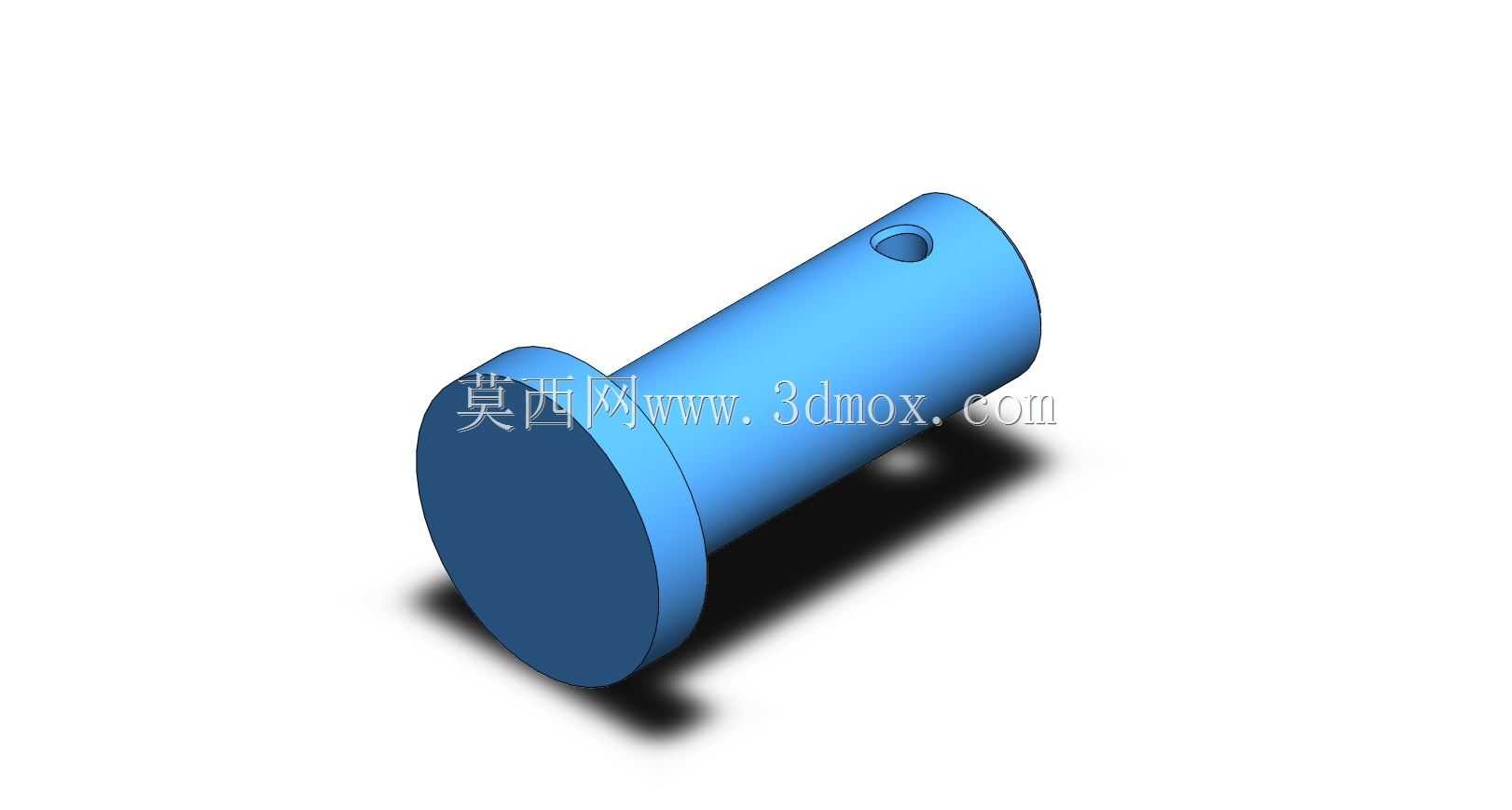

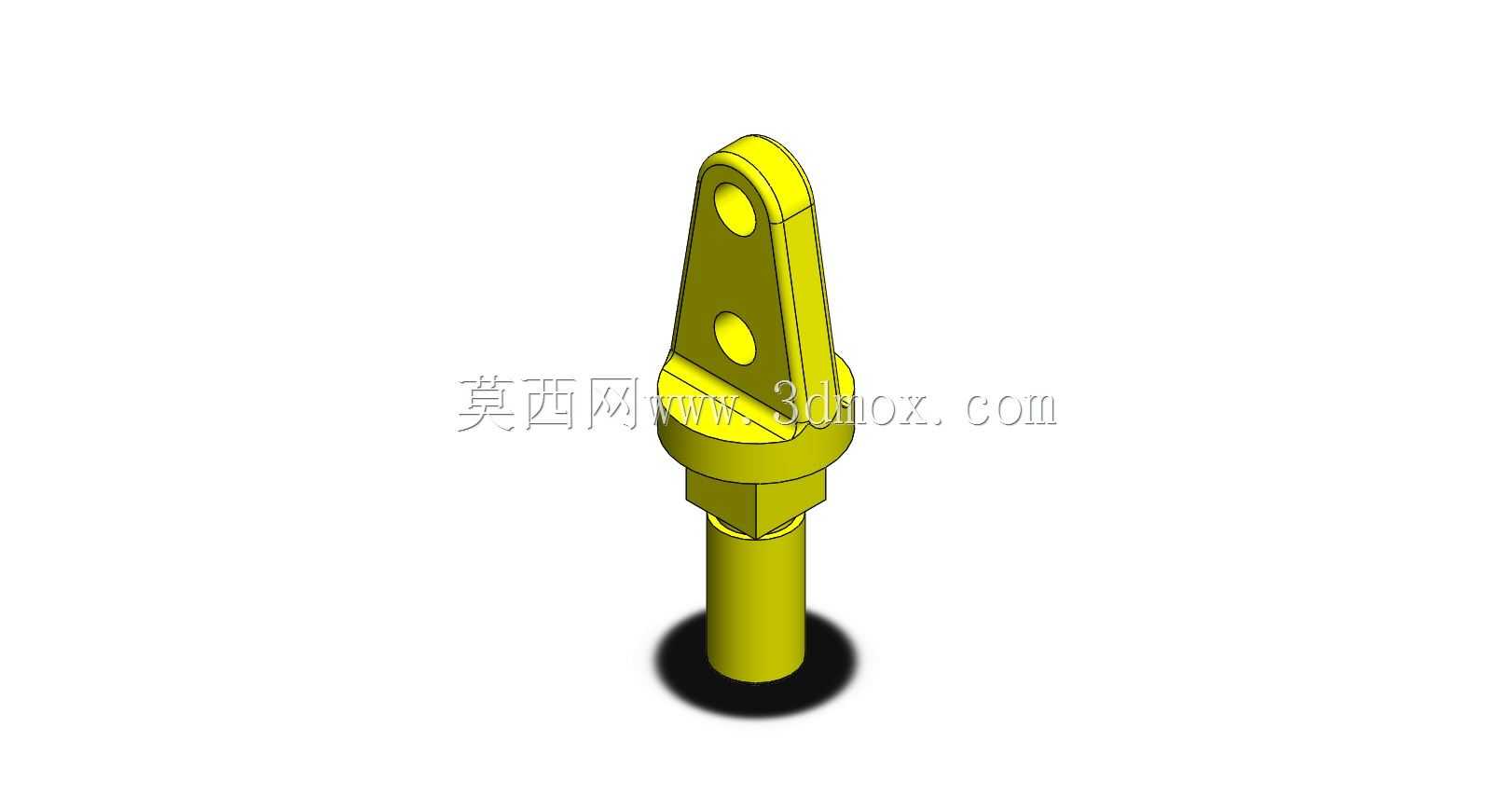

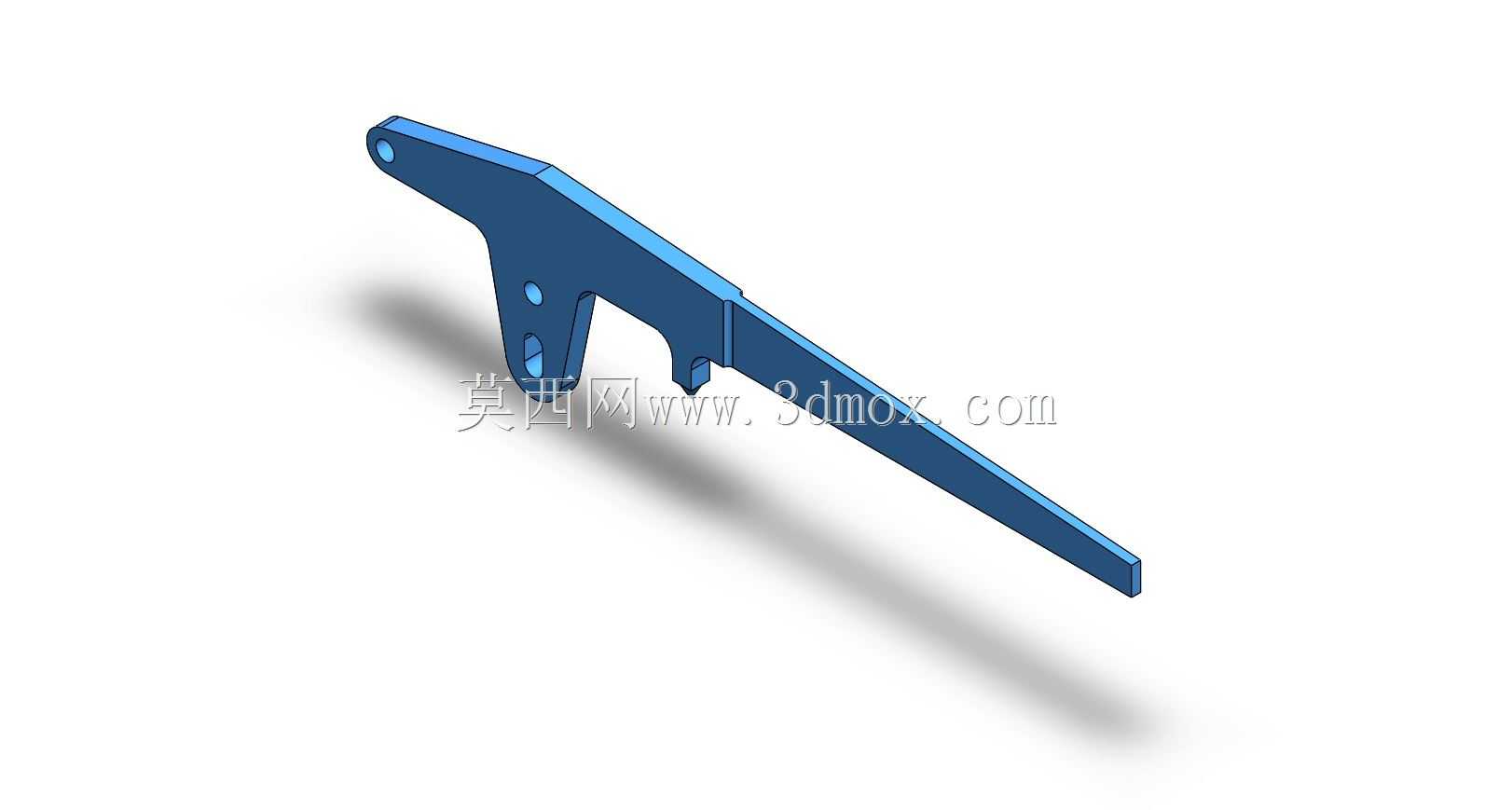

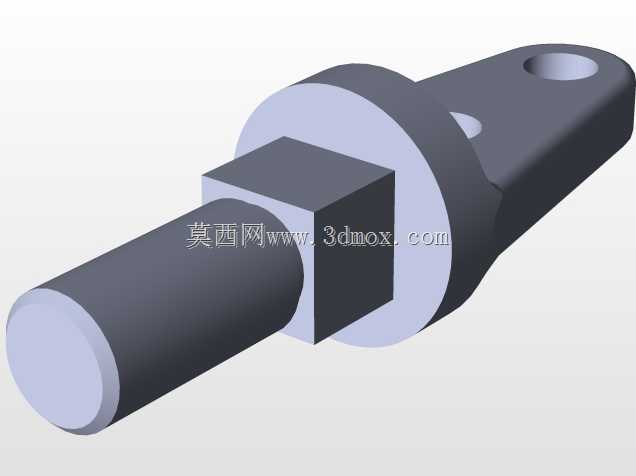

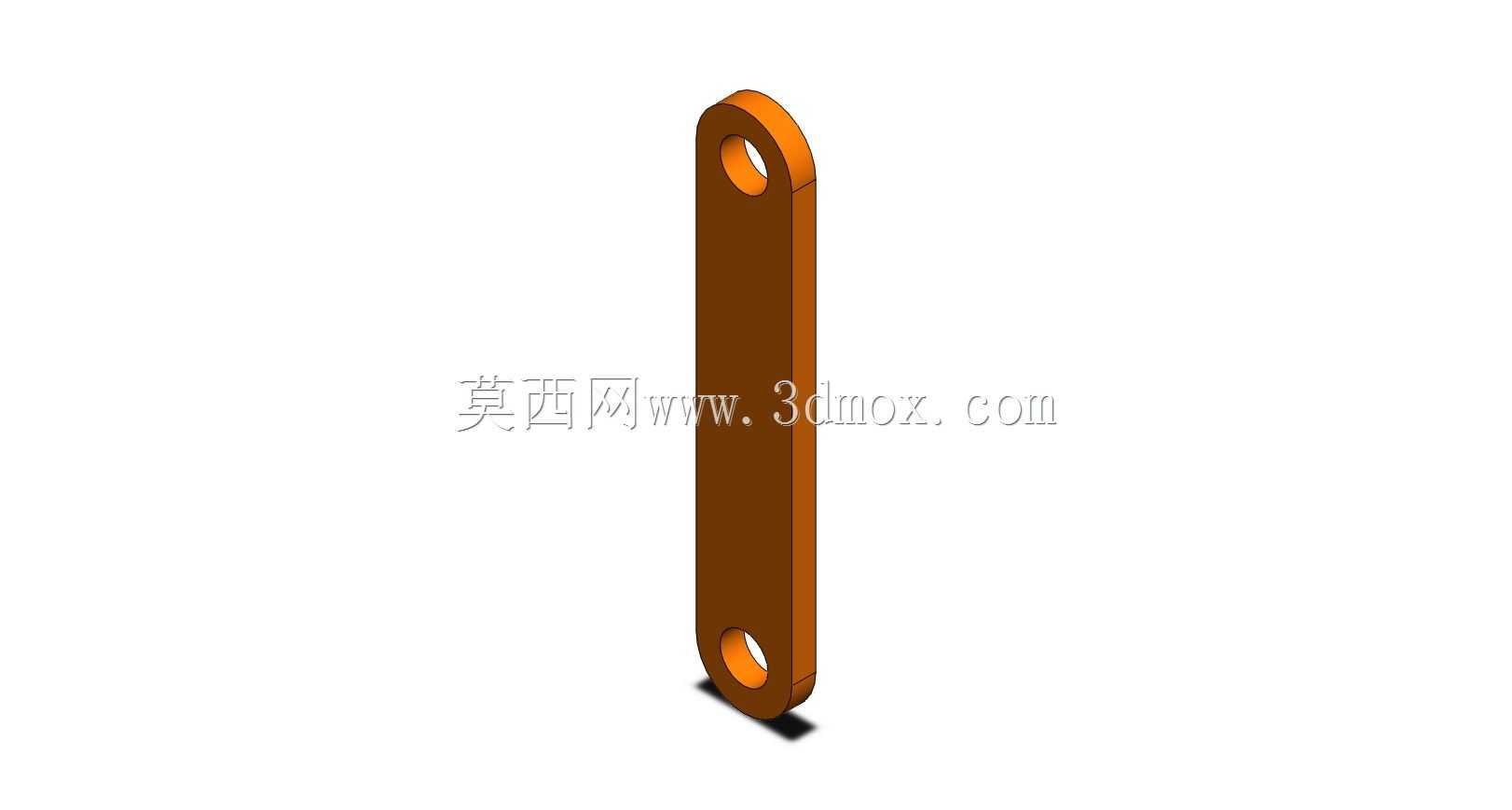

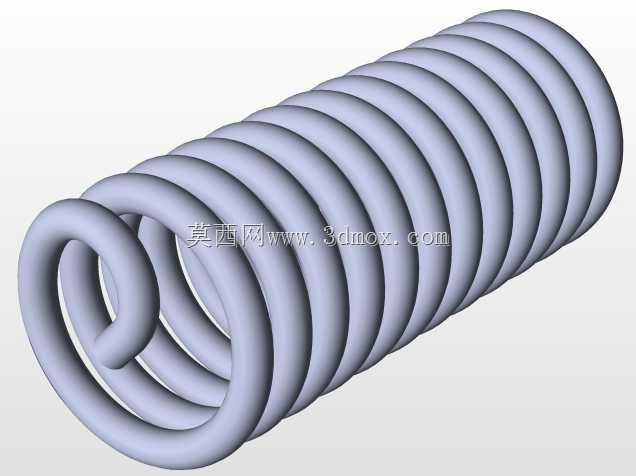

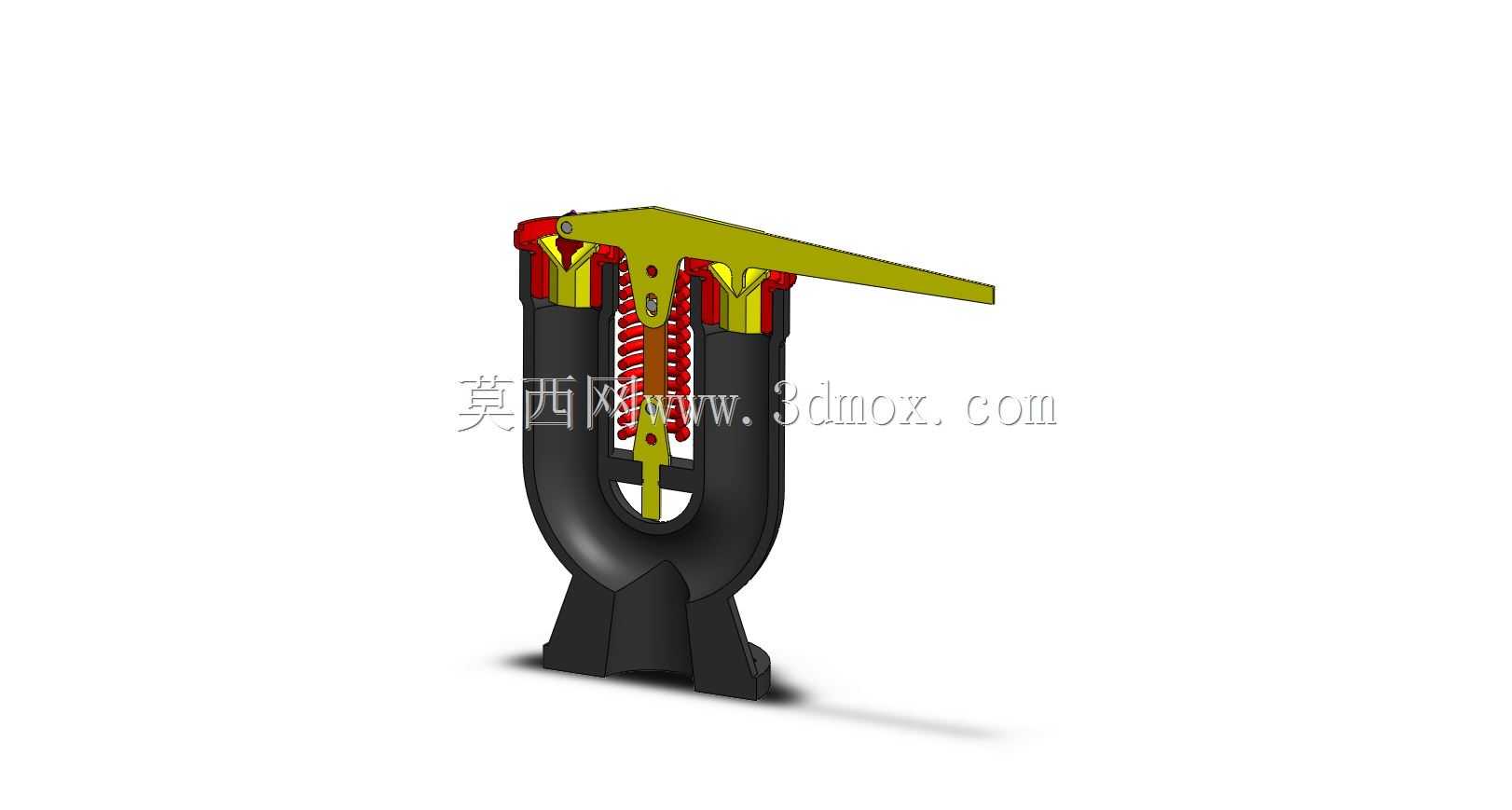

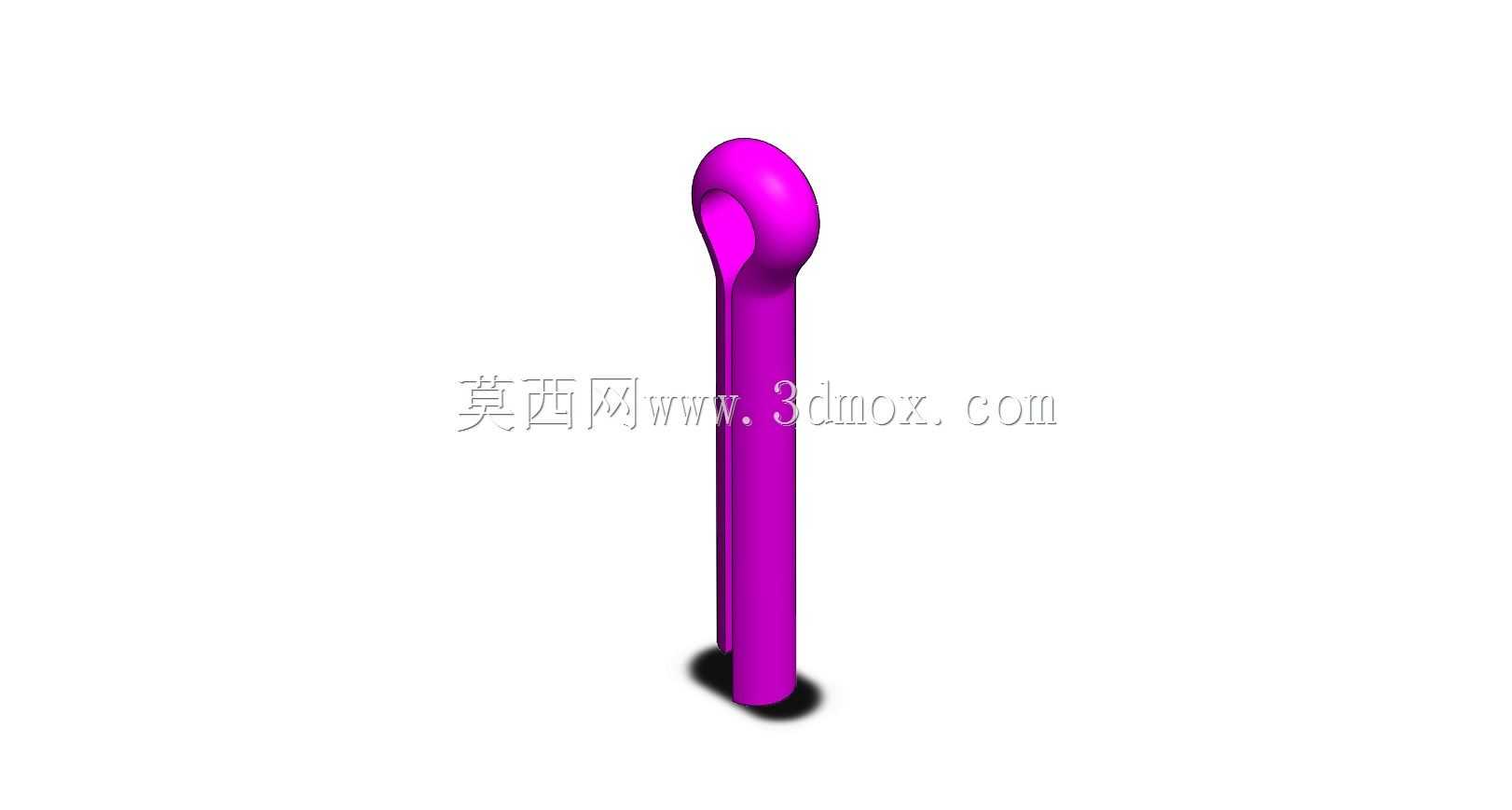

　　弹簧组件的布局是这个结构的设计重点，模型里把弹簧设置在阀瓣上方的密闭腔室里，弹簧的预紧力通过上端的调节螺母实现精准调整，调整到位之后用锁紧螺母固定，避免设备运行过程中因为振动出现预紧力偏移，导致开启压力出现漂移。手动扳把的结构直接铰接在阀盖的支架上，扳把的下压端刚好卡在阀杆的提升台肩位置，不需要额外的连杆结构，日常巡检的时候只要向下扳动扳把，就能直接带动阀杆向上提升，强制顶开阀瓣实现手动泄放，扳把松开之后在弹簧力的作用下阀瓣会自动回座，操作力控制在150N以内，现场操作人员不需要借助额外工具就能完成测试操作。

　　安装边界这块，模型里的连接法兰采用的是凸面法兰结构，法兰的螺栓孔中心圆、密封面尺寸都匹配常用的管路法兰标准，进出口的通径保持一致，安装的时候不需要做变径转接，直接和管路法兰对接就能完成装配。阀盖上方的手动扳把在全开位置的时候，最高点距离阀体进口法兰密封面的高度留足了操作空间，扳把的转动范围内没有突出的结构干涉，现场安装的时候不需要额外预留过大的检修空间，只要保证扳把活动范围内没有管路或者其他设备遮挡就行。

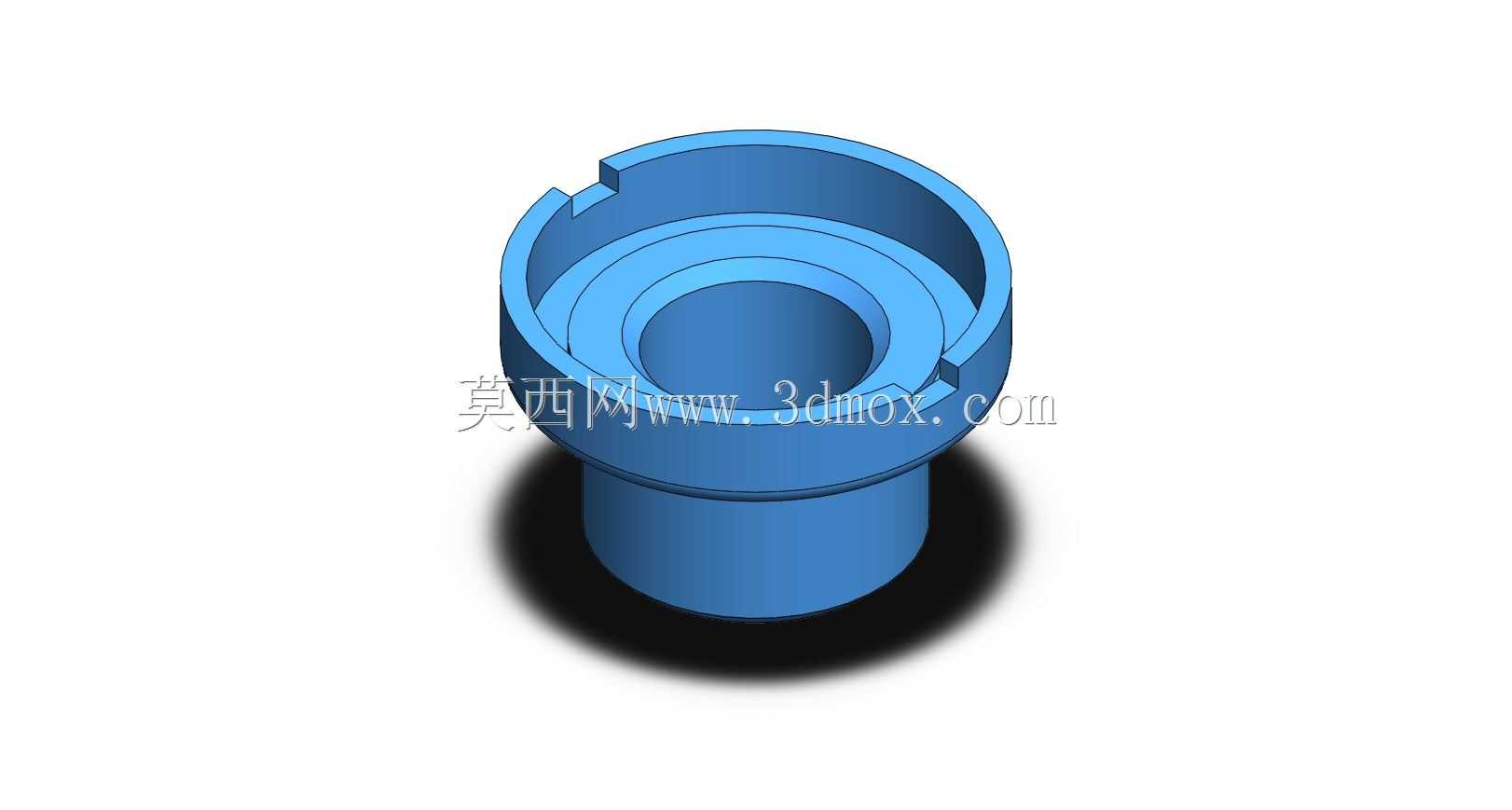

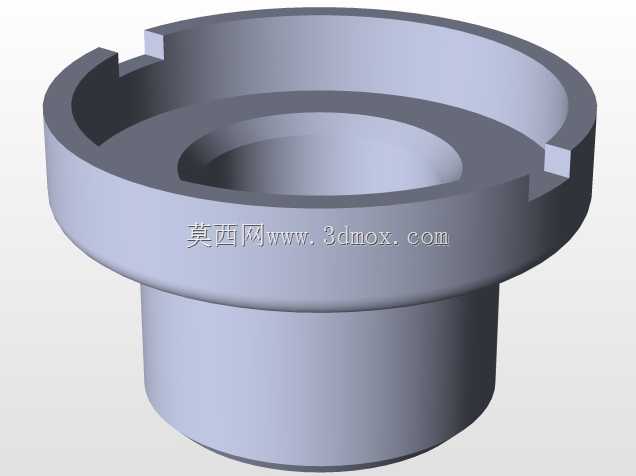

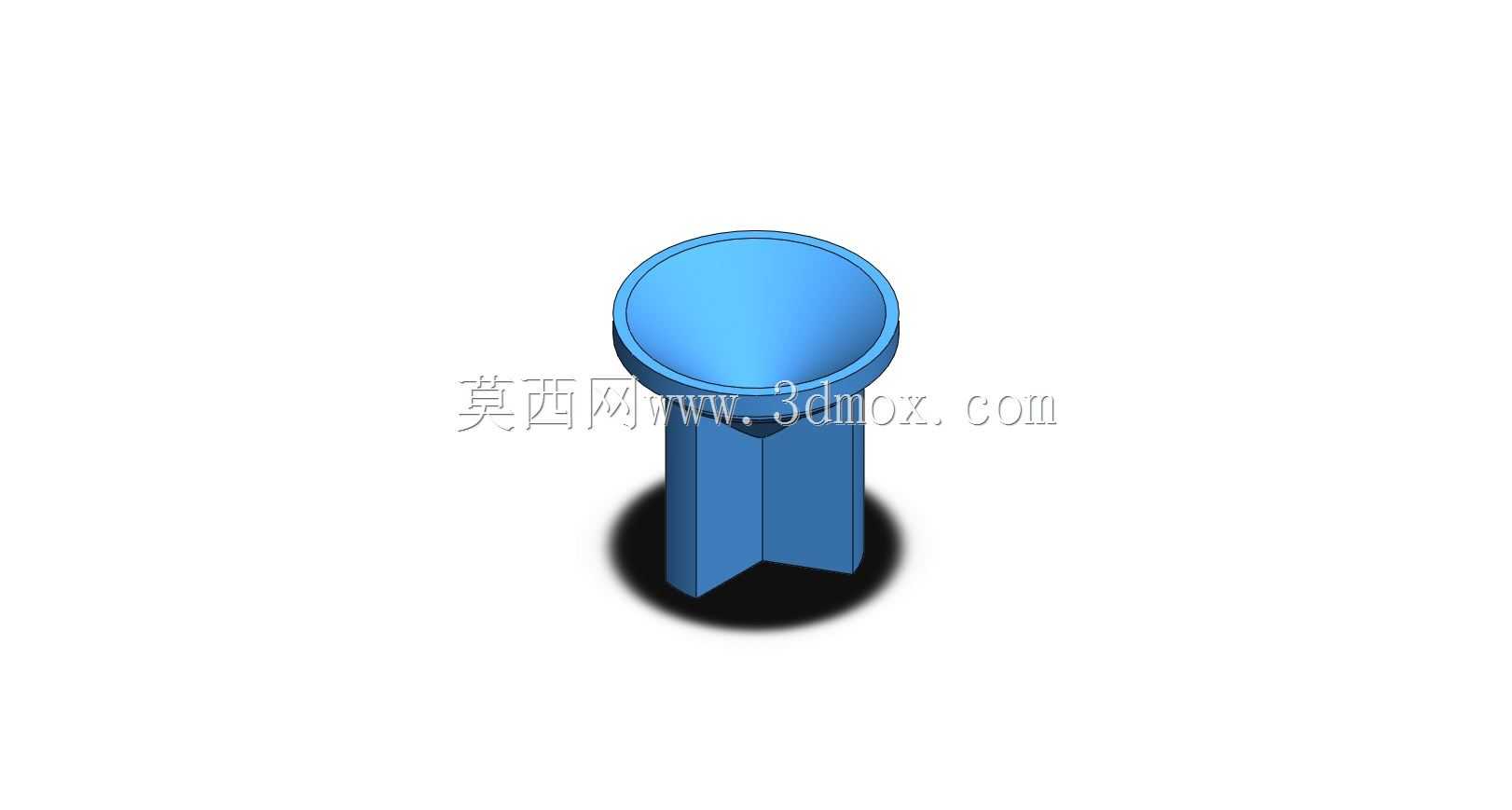

　　结构细节上，阀瓣和阀座的密封面采用了堆焊硬质合金的设计思路，建模的时候特意把密封面做成了窄面密封结构，密封宽度控制在2mm左右，相同的弹簧预紧力下能获得更高的密封比压，避免正常工作压力下出现介质渗漏。阀杆和阀盖之间设置了导向套，导向套的长度是阀杆直径的1.5倍，能保证阀瓣上下动作的时候始终保持对中，不会出现偏斜导致密封面局部磨损，导向套和阀杆之间预留了合适的配合间隙，既不会因为间隙过大出现导向失效，也不会因为间隙过小在热胀状态下出现卡涩，适配蒸汽介质的高温工作场景。另外在弹簧腔的侧壁上设置了泄放小孔，避免阀瓣密封出现微量渗漏的时候，弹簧腔内部积存介质形成背压，影响安全阀的正常开启压力。

　　从实际应用场景来说，这类结构的弹簧安全阀除了用在蒸汽分汽缸、压缩空气储气罐这类通用承压设备上，也可以适配小型压力容器、给排水压力管路、制冷系统的高压侧，只要根据实际的工作压力、介质特性更换对应的弹簧刚度、密封面材质，就能满足不同工况的使用需求。建模的时候把所有的配合间隙、运动行程都按照实际加工装配的要求做了还原，没有做理想化的零间隙建模，导入到装配环境里可以直接做运动仿真，模拟超压开启、手动泄压、压力回落后回座的整个动作过程，也可以直接提取零件的工程图用于加工生产，不需要再做额外的结构修正。
