VCF6液压阀用方形金属歧管结构

　　在中低压液压回路的集成化设计场景中，这类适配VCF6系列液压阀的金属歧管，是替代分散式管路连接、压缩阀组安装空间的核心承载零件，常见于小型液压站、机床液压夹具回路、工程机械的辅助液压控制单元中，承担着油路分流、阀件安装承载、流道导通的核心作用。从实际使用场景来看，这类歧管不需要额外布置大量外接油管与管接头，能将原本分散布置的液压阀件直接集成安装在块体表面，大幅减少管路接头带来的泄漏点，同时缩短油路路径，降低管路沿程压力损失，提升液压回路的响应速度。

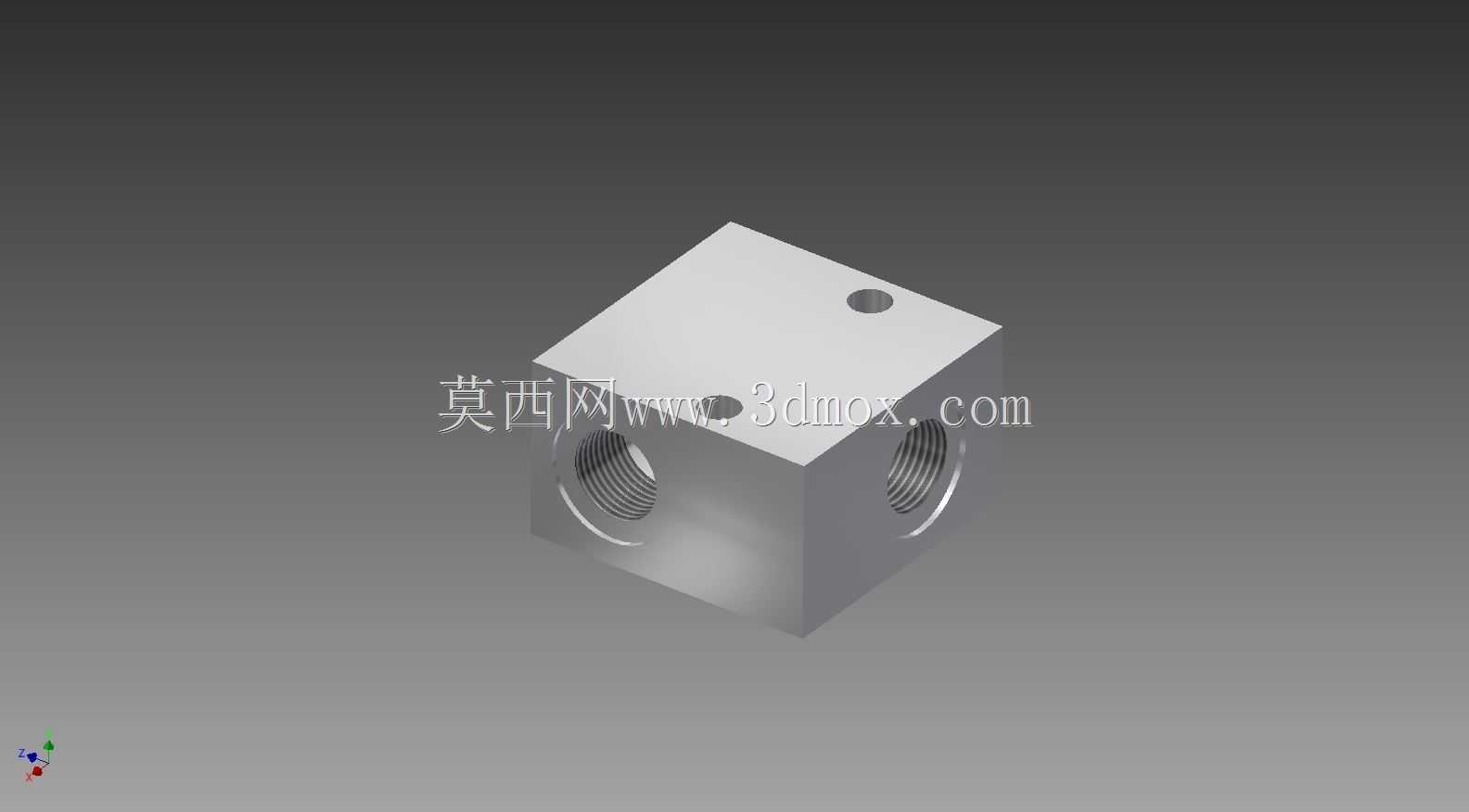

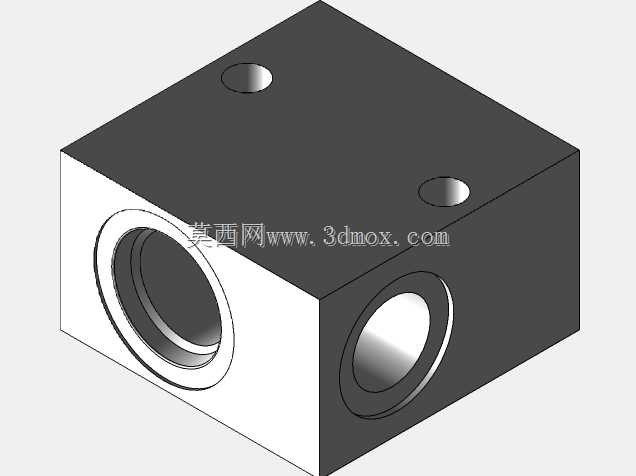

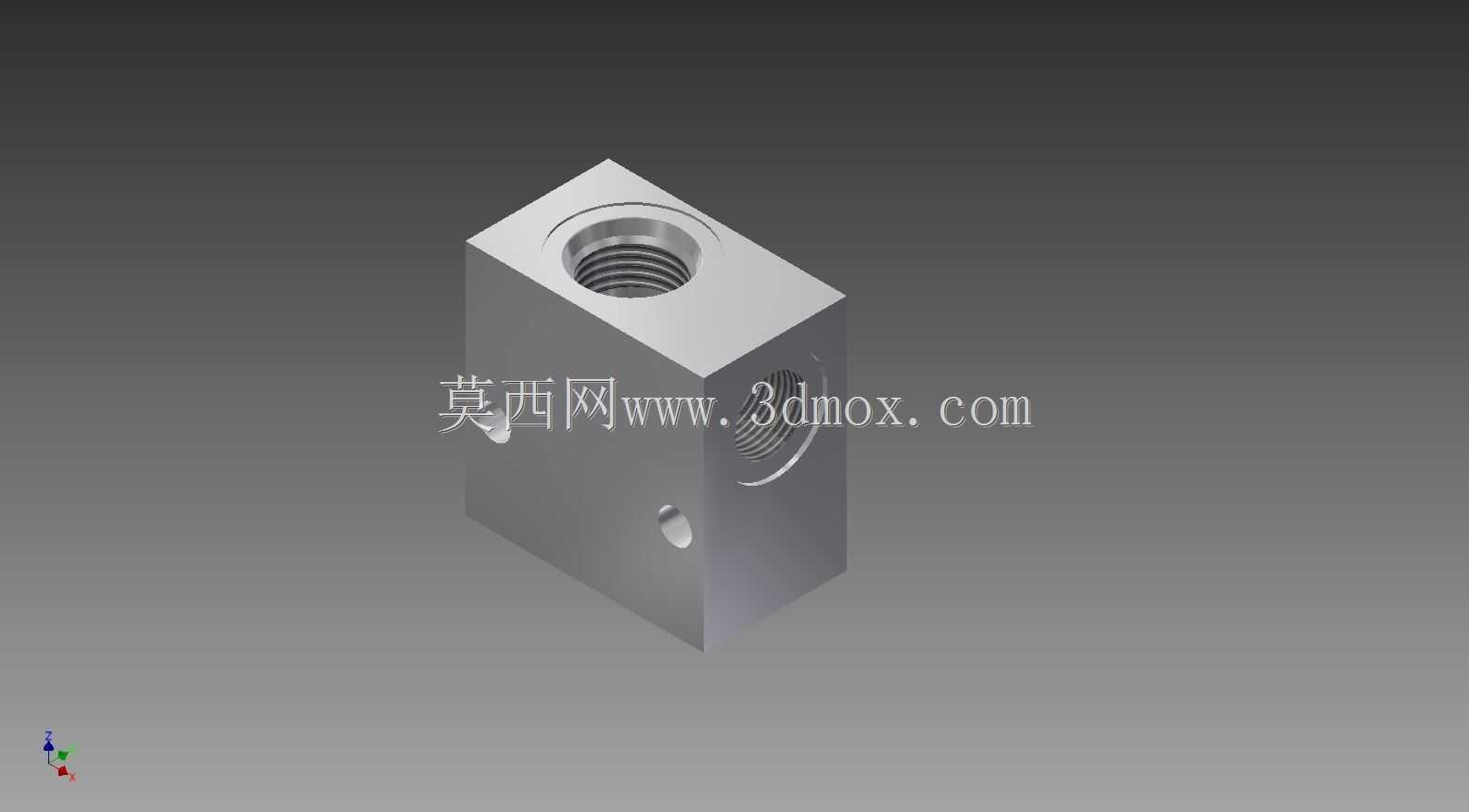

　　从结构设计逻辑来看，该歧管采用方形六面体块式结构，这种结构的最大优势是六个平面均可作为阀件、管接头的安装基面，能根据回路的油路走向在块体内部加工连通的流道，不需要额外的连接构件。块体顶面加工有内螺纹油口，用于连接外部供油管路或者叠加安装其他液压阀件，侧面对应VCF6液压阀的安装位置加工有对应的连通油口，同时预留了阀件固定用的小直径定位销孔或者螺纹孔，保证阀件安装后油口对位精准，不会出现错位渗油的问题。设计这类歧管时，首先要匹配对应液压阀的油口通径、安装孔位尺寸，确保阀件安装密封面的平面度满足密封要求，通常密封面的平面度公差需要控制在0.02mm以内，表面粗糙度达到Ra1.6以下，避免安装O型圈后出现密封失效。

　　内部流道的设计需要兼顾通流能力与加工工艺性，流道的孔径要匹配对应回路的流量需求，避免通径过小造成油液流速过高引发的发热与压力损失，同时流道的转弯处要避免锐角，尽可能采用圆滑过渡，减少油液流动时的湍流与噪音。块体的外形尺寸设计需要严格匹配安装边界，通常这类适配VCF6阀的歧管，边长尺寸控制在几十毫米级别，不会占用过大的安装空间，块体的壁厚需要满足额定工作压力下的强度要求，通常中低压工况下，流道与块体外壁之间的壁厚不小于5mm，避免长期受压出现块体开裂或者渗油的问题。

　　在实际安装使用时，这类歧管可以直接通过块体上预留的安装孔固定在液压站的阀组安装板或者设备的机架上，不需要额外的安装支架，安装过程中只需要保证各安装面的清洁，避免铁屑、杂质残留进入流道造成液压阀卡滞。与传统的管式连接相比，这种集成式歧管的后期维护也更加便捷，出现故障时可以直接在块体表面更换对应的液压阀件，不需要拆解大量外接管路，能大幅缩短设备的停机维护时间。设计建模过程中，需要重点核对各油口的位置度公差，确保阀件安装后所有油口能够完全对齐，同时要在模型中预留出扳手操作空间，避免管接头或者阀件安装时出现干涉，无法拧紧的问题。另外，块体的边角处通常会做小的倒角处理，既可以去除加工毛刺，也能避免安装过程中锐角划伤操作人员或者密封件。这类歧管的材质通常选用致密性好的热轧方钢或者铝合金，根据工作压力与使用环境选择，钢制歧管适合高压工况，铝合金歧管则适合低压、对重量有要求的移动设备场景，加工完成后通常会做表面氧化或者镀锌处理，提升防锈能力，延长使用寿命。
