手动式直角通路截止角阀结构设计

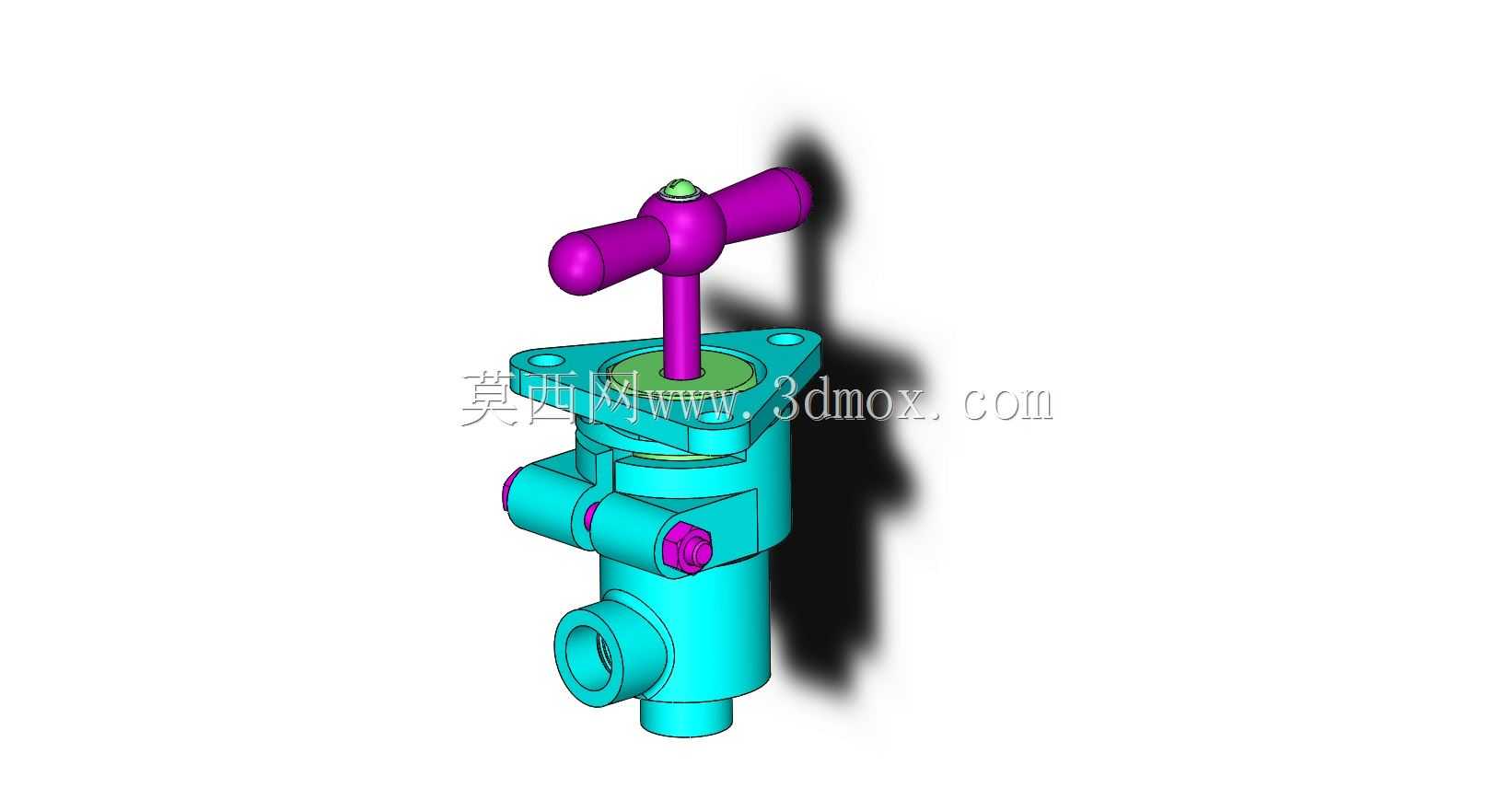

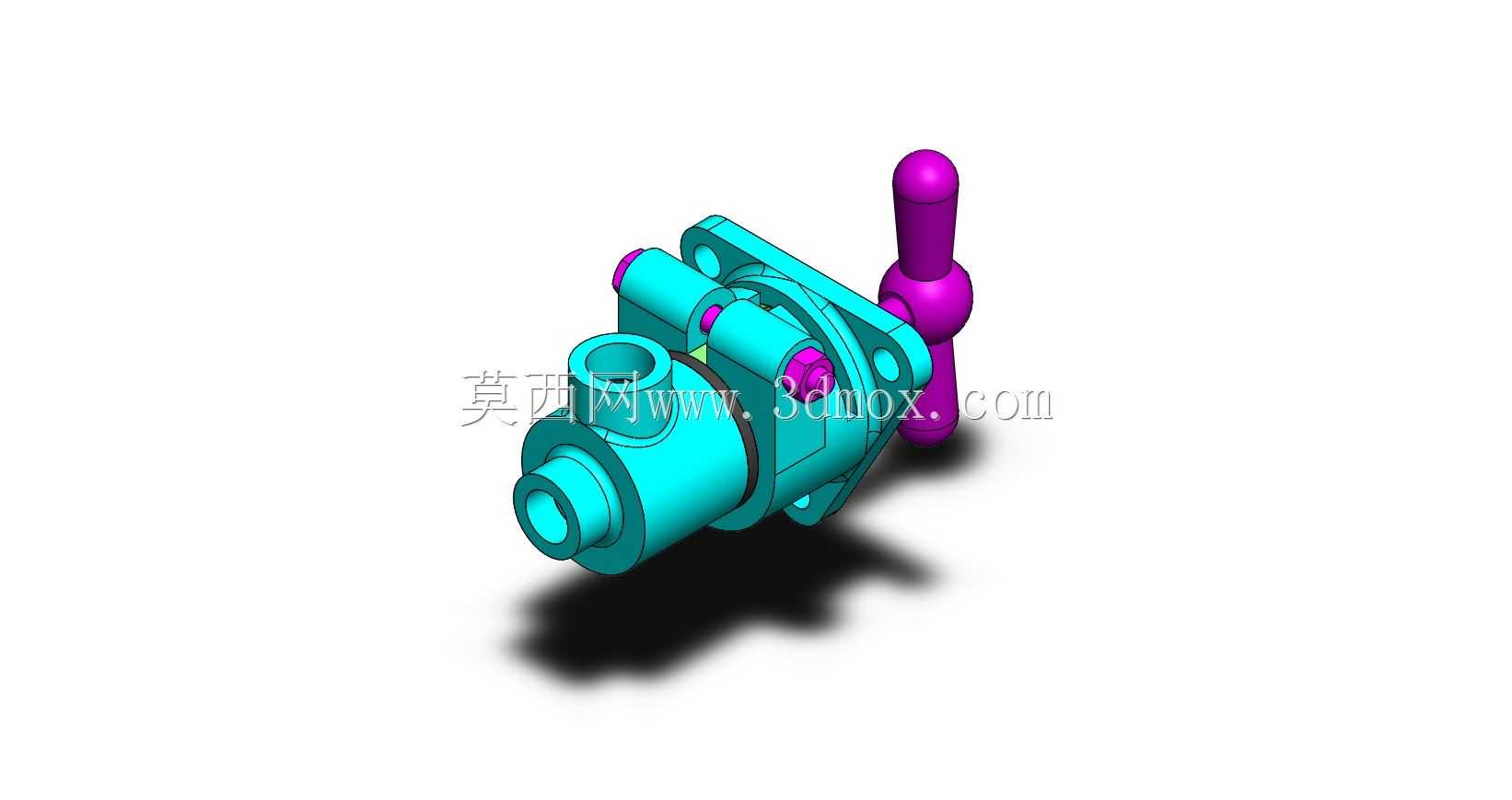

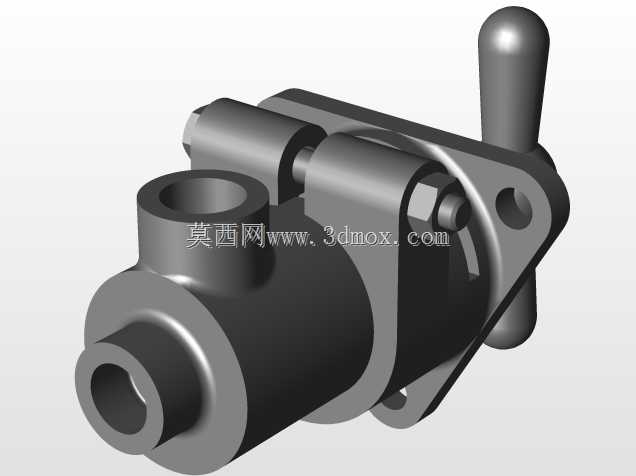

　　在中小口径流体输送管路的支路通断、流向切换场景里，这类带手动操作手柄的角阀是现场运维、设备配套里极为常见的控制元件，不同于直通式截止阀的轴向流道设计，角阀的进出口流道呈90度直角布局，能在管路转角位置直接完成安装，省去额外的弯头配件，既压缩了管路排布的占用空间，也减少了接头位置的泄漏风险点。从结构设计逻辑来看，这款角阀采用阀芯旋转式通断结构，操作端的球形手柄直接和阀芯阀杆做刚性连接，不需要额外的传动放大结构，操作人员扳动手柄旋转90度即可完成全开或者全关动作，相比多回转的闸阀、截止阀，操作行程更短，紧急工况下能快速完成管路切断，日常运维时的开关状态也能通过手柄朝向直接判断，不需要额外加装开度指示部件。

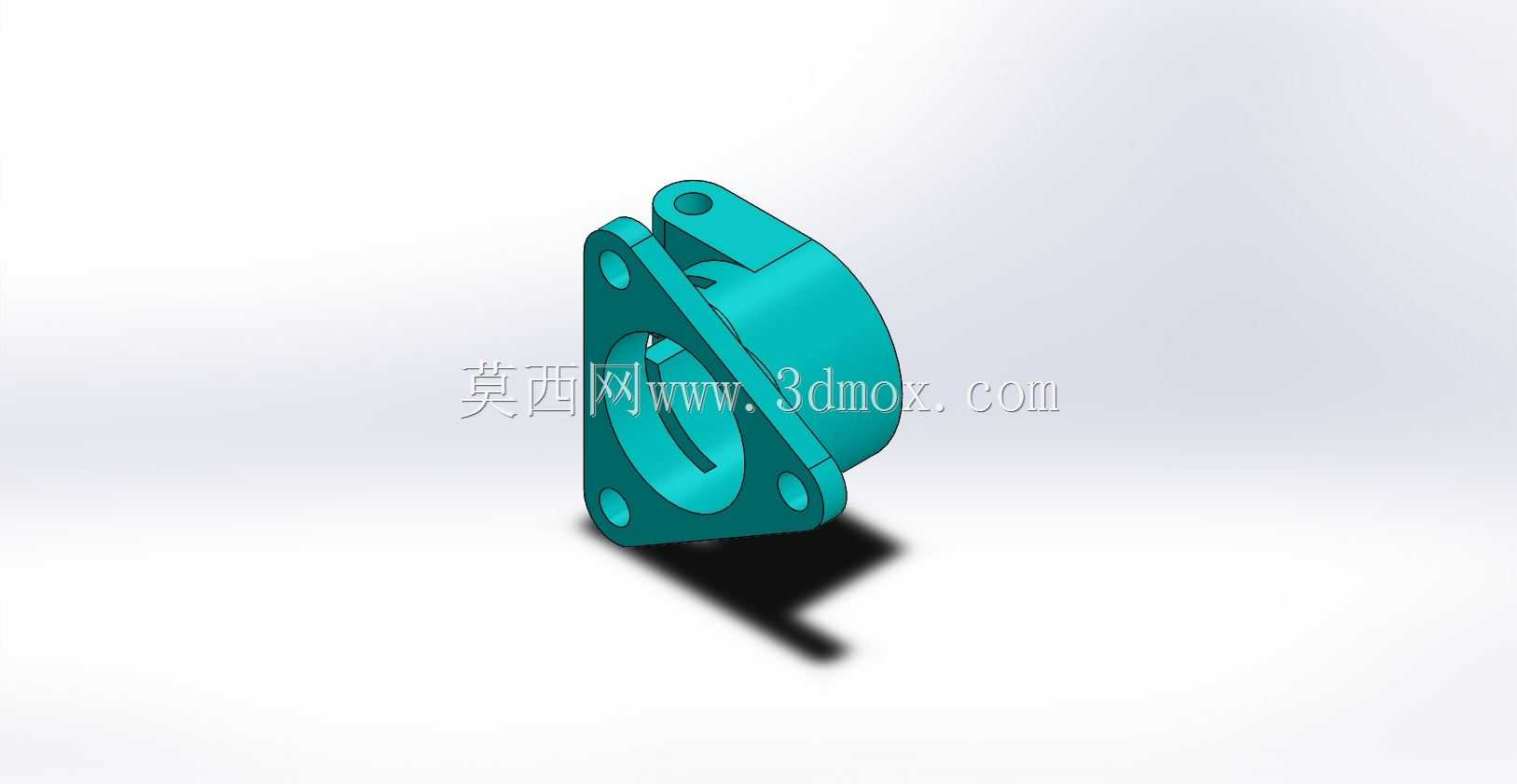

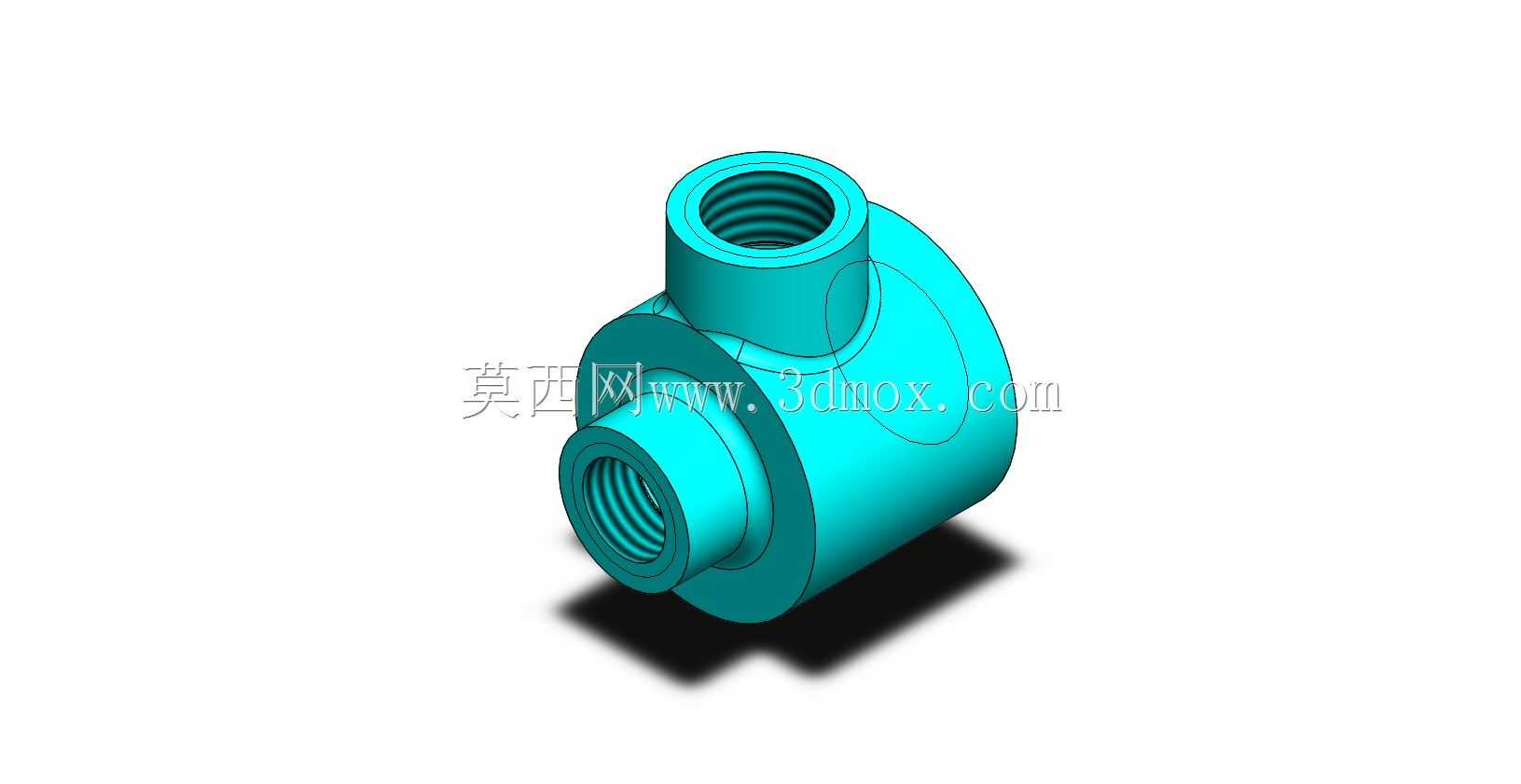

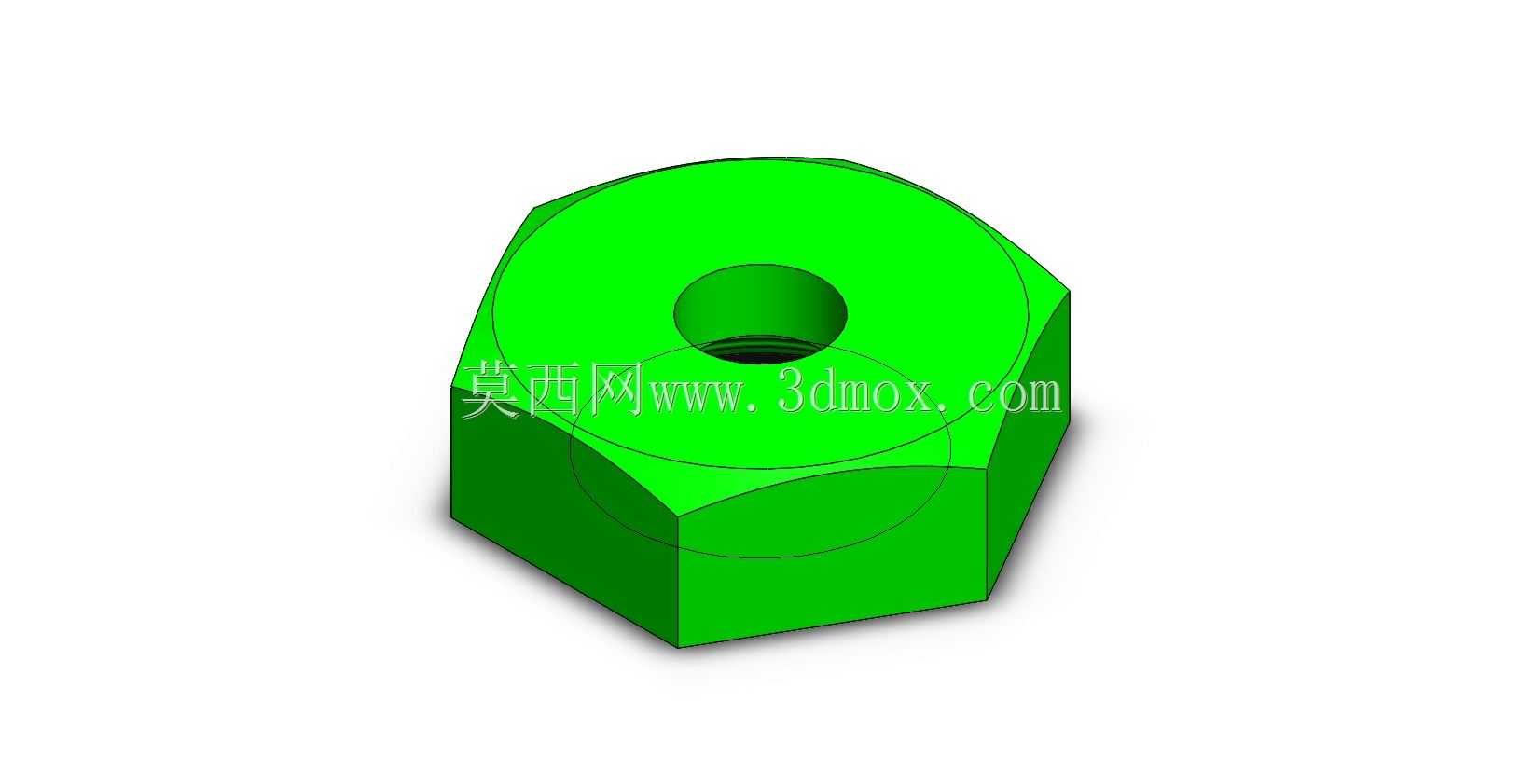

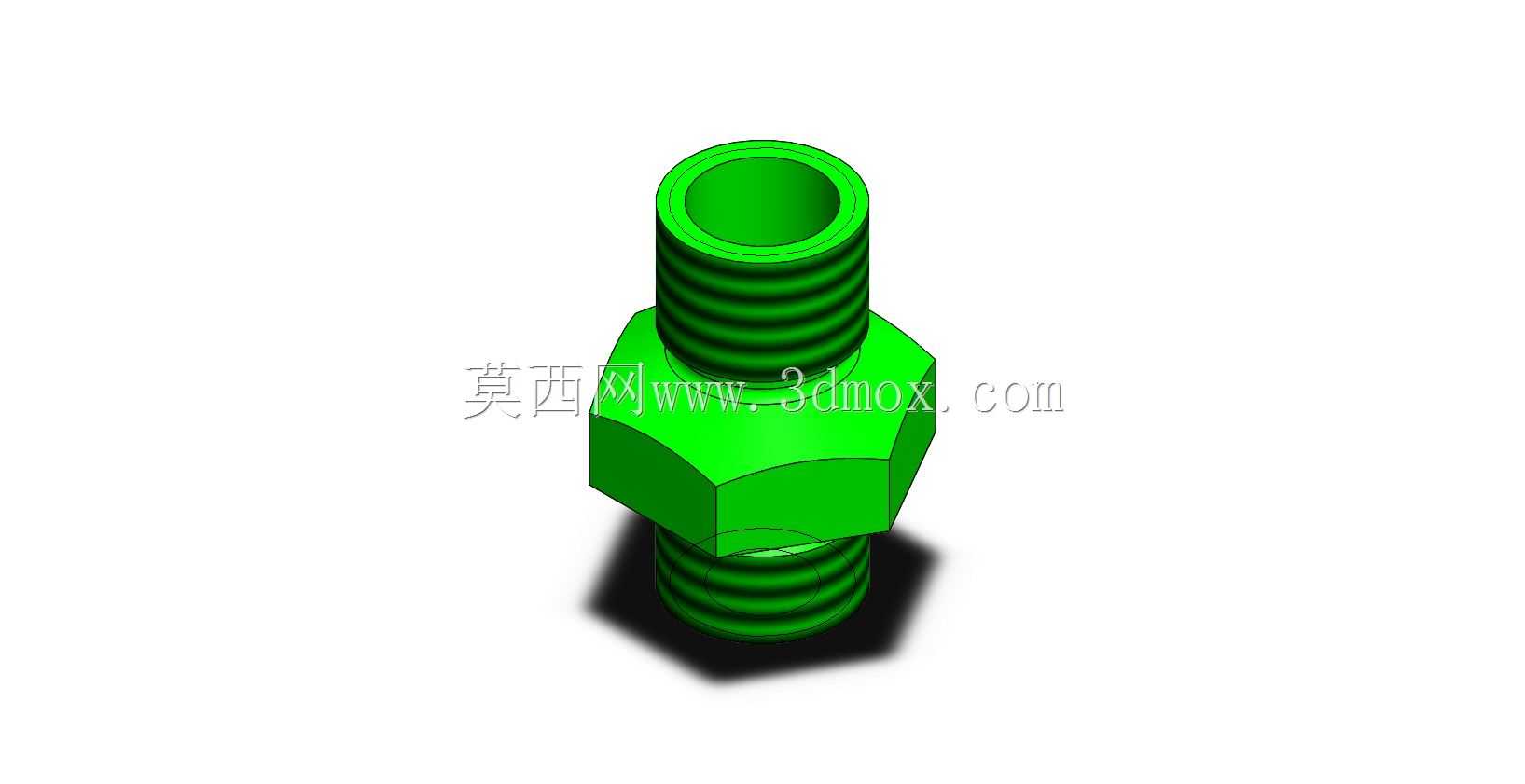

　　阀体主体采用一体化铸造成型的流道结构，进出口位置预留了标准的连接安装面，能适配法兰、螺纹等多种常用管路连接形式，安装时需要注意操作手柄的回转空间预留，手柄全行程旋转范围内不能和周边管路、设备结构产生干涉，否则会出现开关不到位、阀芯密封面磨损不均的问题。这款角阀的密封结构采用软硬结合的设计思路，阀芯和阀体接触的密封面做了精加工研磨处理，配合嵌入式的密封件，在低压水、压缩空气、常规润滑介质的管路里能保证长期使用的密封可靠性，不会出现常规软密封阀长期开关后密封件变形导致的内漏问题。从安装边界尺寸来看，阀体的主体安装轮廓紧凑，直角布局的两个接口中心距控制在小口径阀的常规尺寸区间，能直接替换同通径的老式直角截止阀，不需要对原有管路做切割改动，

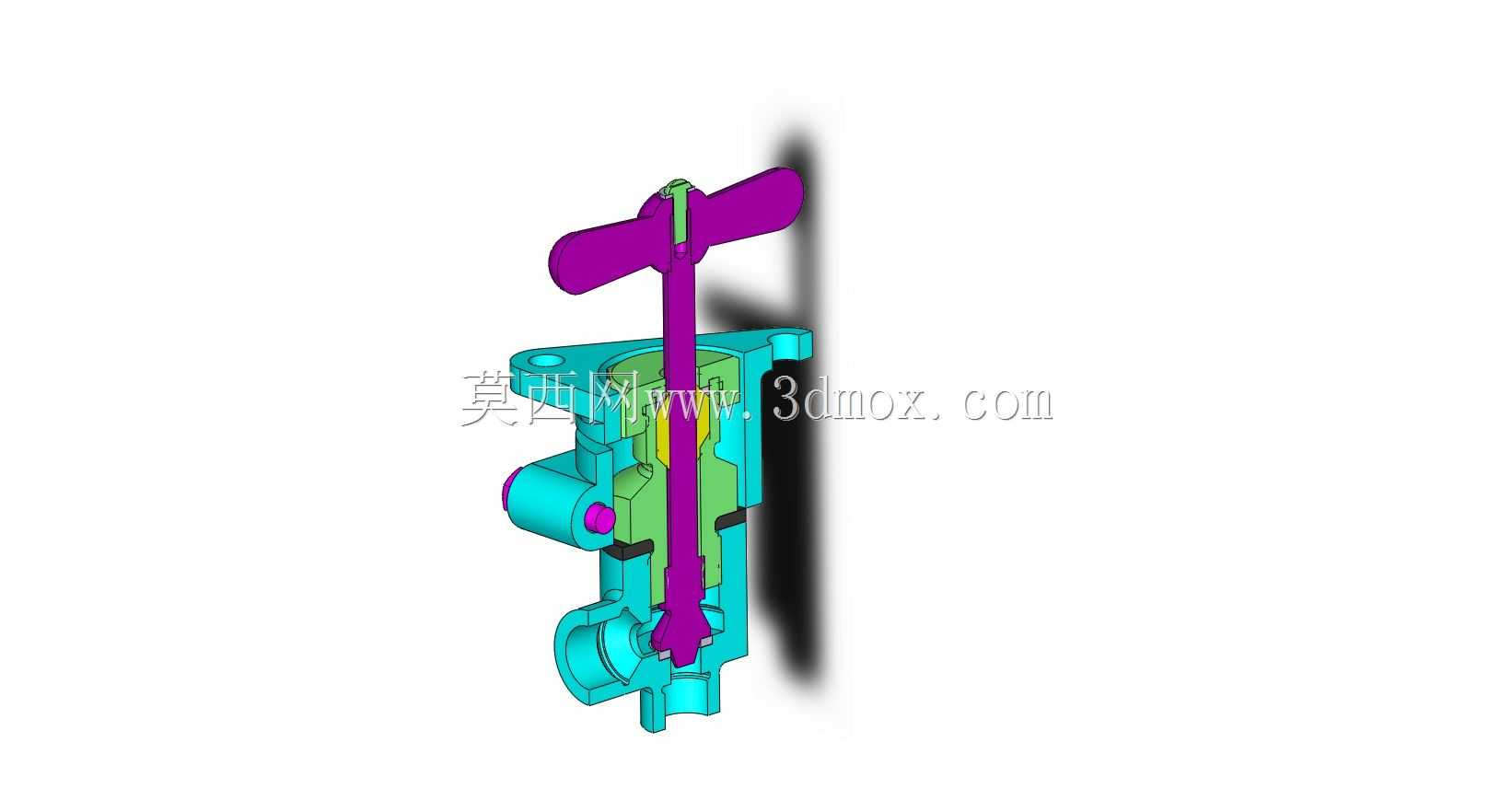

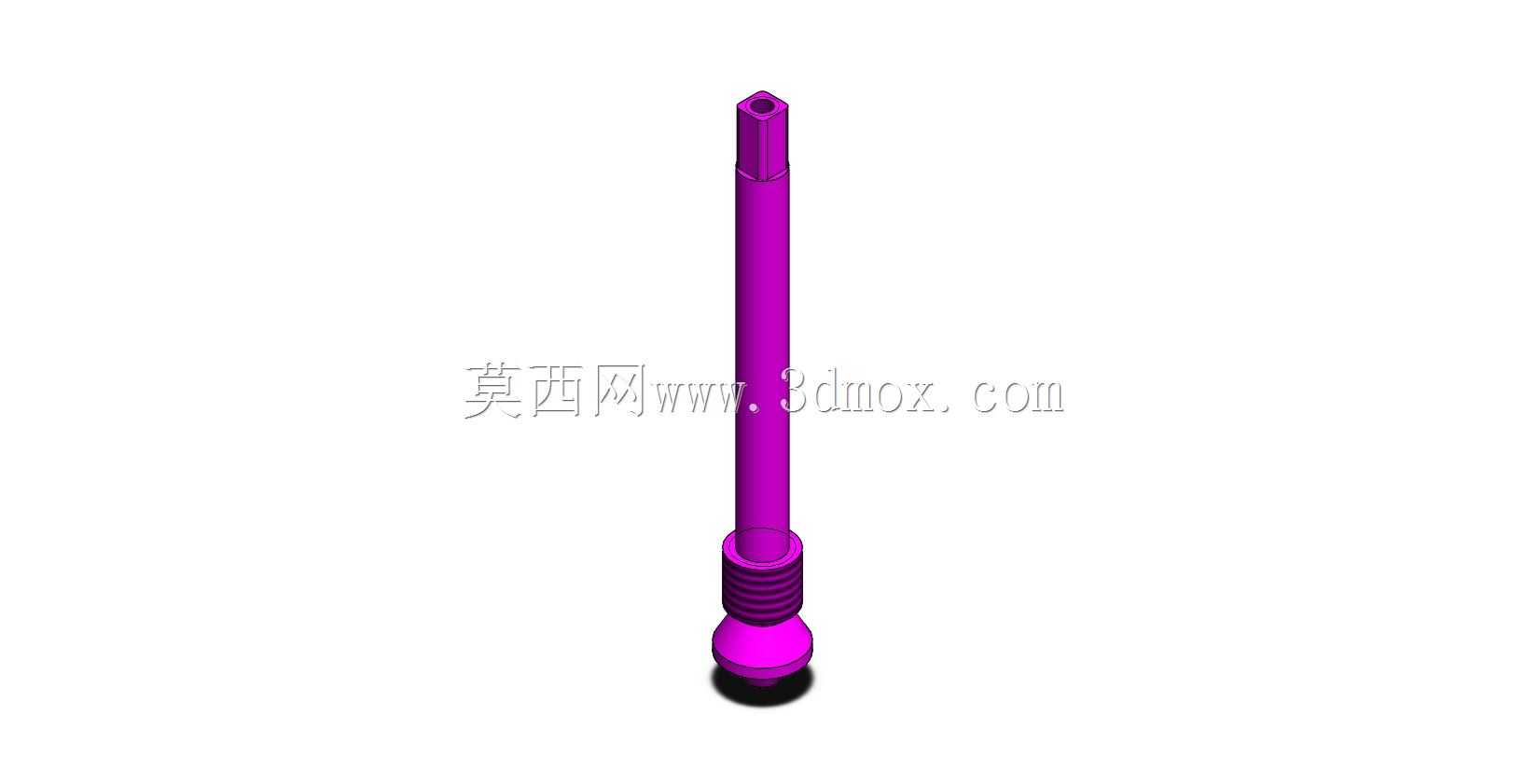

　　适配现有工业设备、车间管路、小型液压系统的改造需求。在实际工况应用中，这类角阀常被布置在设备的流体介质入口端，作为设备检修时的隔离切断阀使用，也可以在多支路管路里作为流向切换元件，相比球阀，它的阀芯结构抗杂质冲刷性能更好，在带有少量细小颗粒的介质管路里，不会出现颗粒卡滞阀芯导致的开关失效问题。设计时特意将阀杆的密封部位设置在阀体上部的填料腔位置，采用多层填料压紧结构，即使长期使用出现阀杆位置的微渗，也可以在不拆解阀体、不排空管路介质的情况下，通过压紧填料压盖来消除外漏，大幅降低现场运维的工作量。阀体外部的加强筋布局顺着流道的压力分布方向设置，既保证了额定压力下的阀体强度，也避免了不必要的壁厚增加，控制了整体的重量，在移动设备、

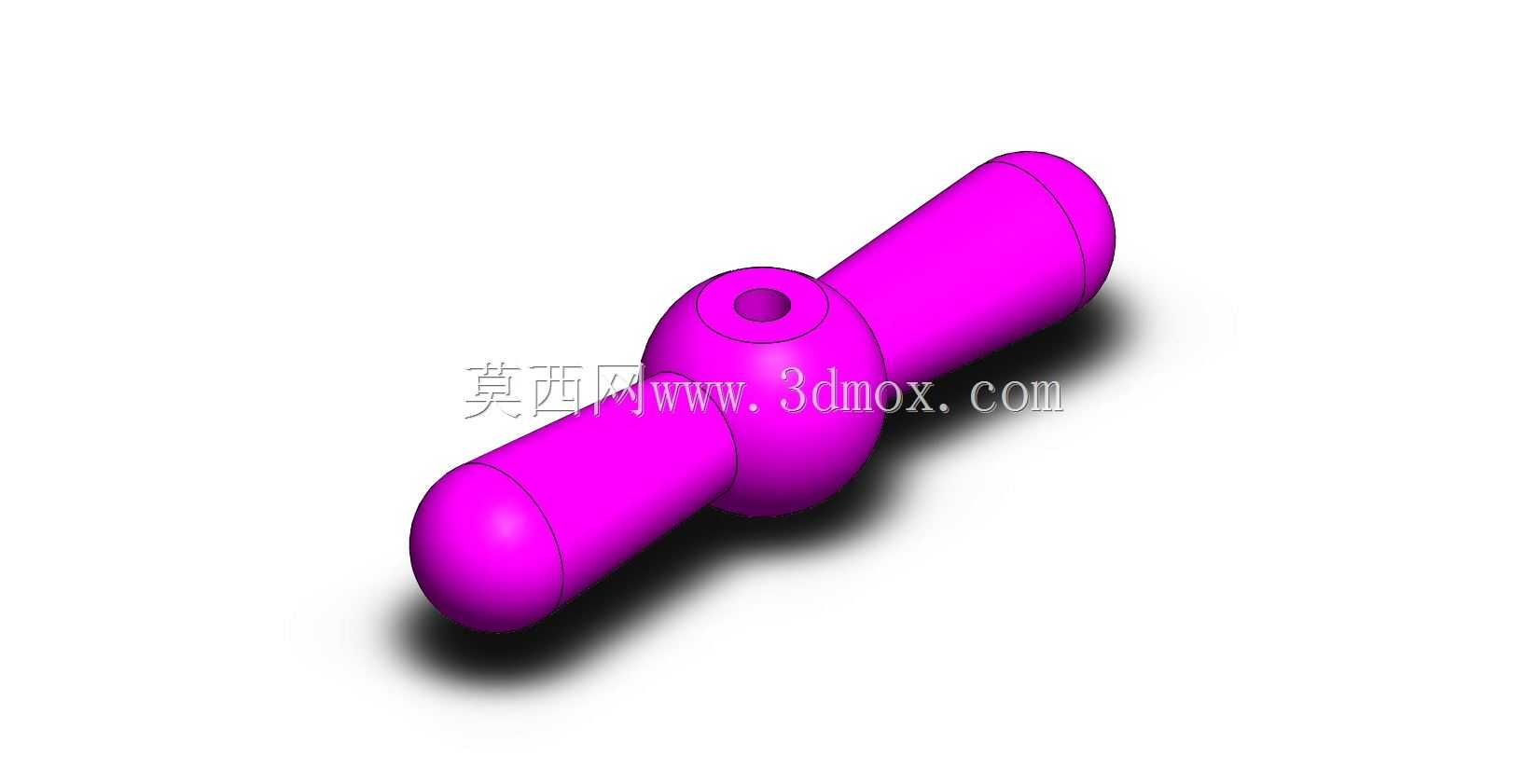

　　小型实验装置的配套场景里，不会因为阀件自重过大带来管路承重负担。操作手柄的球形端头做了防滑的结构处理，即使操作人员带劳保手套操作，也能稳定施力，不会出现打滑脱手的情况，手柄和阀杆的连接位置采用防松结构，长期频繁开关也不会出现手柄松动、位置偏移的问题，避免开关状态误判带来的操作风险。流道内部做了平滑过渡处理，没有直角突变的结构，介质通过时的流阻更低，不会在阀腔内部形成涡流区，减少了介质冲刷带来的阀体局部磨损，也降低了介质通过时的振动和噪音，在对噪音控制有要求的实验室、精密设备配套场景里也能适配使用。
