十字轴式双万向节传动结构三维数模

　　在各类需要变角度传递旋转扭矩的机械传动场景中，万向节是应用极为广泛的基础铰接传动部件，从汽车底盘的传动轴系统，到工业设备的多轴联动传动单元，再到小型精密仪器的角度补偿传动结构，都能见到这类部件的身影。这款万向节采用经典的双十字轴铰接结构，能够在两轴轴线不共线、存在轴线夹角的工况下，持续可靠地传递旋转运动与扭矩，补偿传动过程中因安装偏差、设备运行形变、相对位移产生的角度偏差，避免传动系统因刚性约束出现卡滞、应力集中甚至轴件断裂的问题。

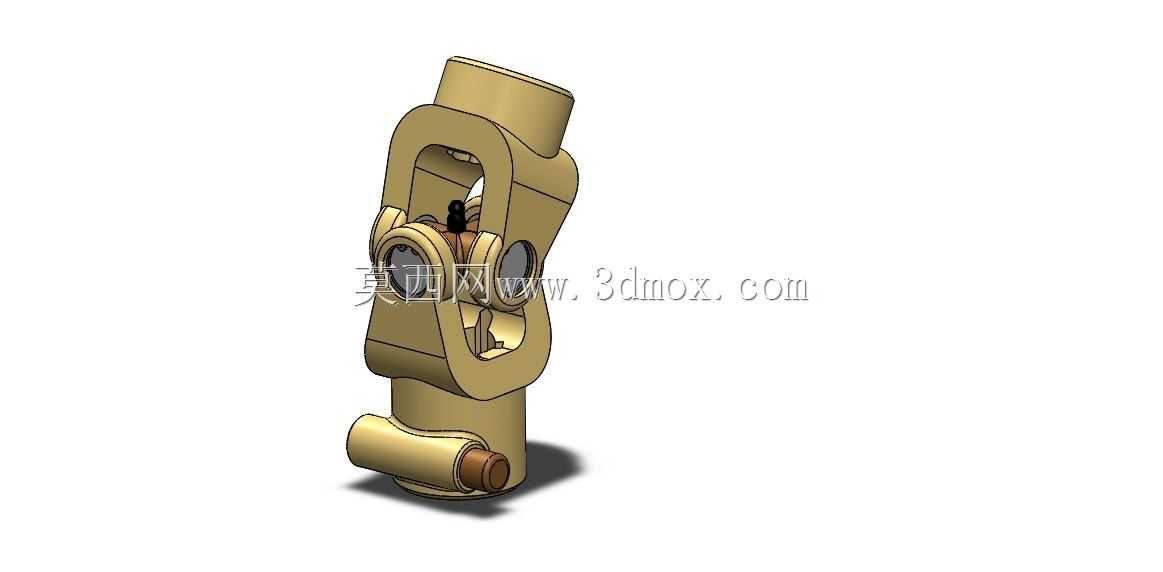

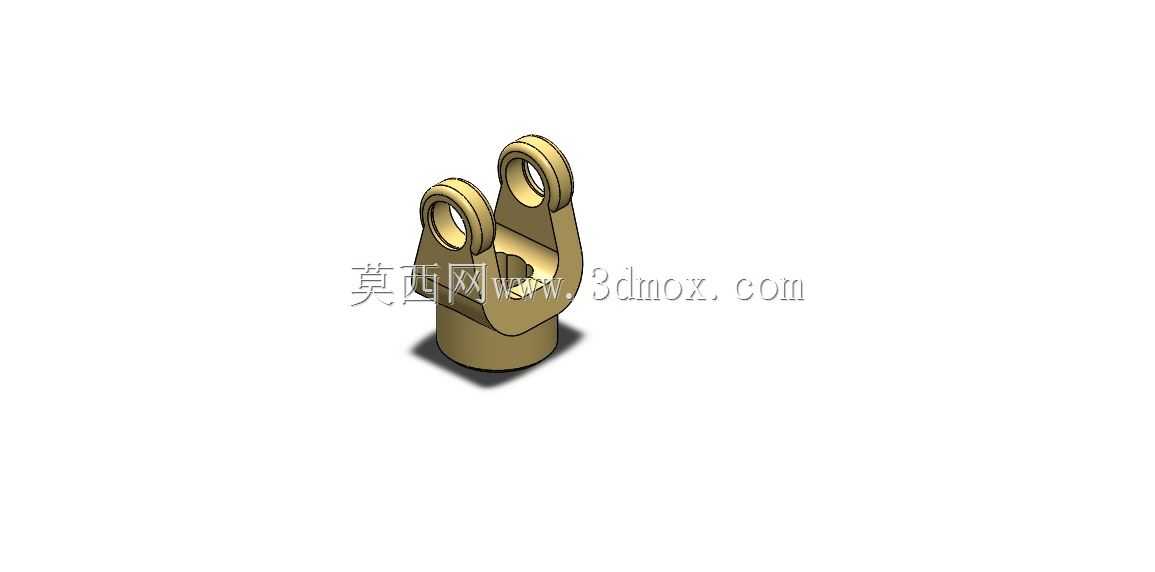

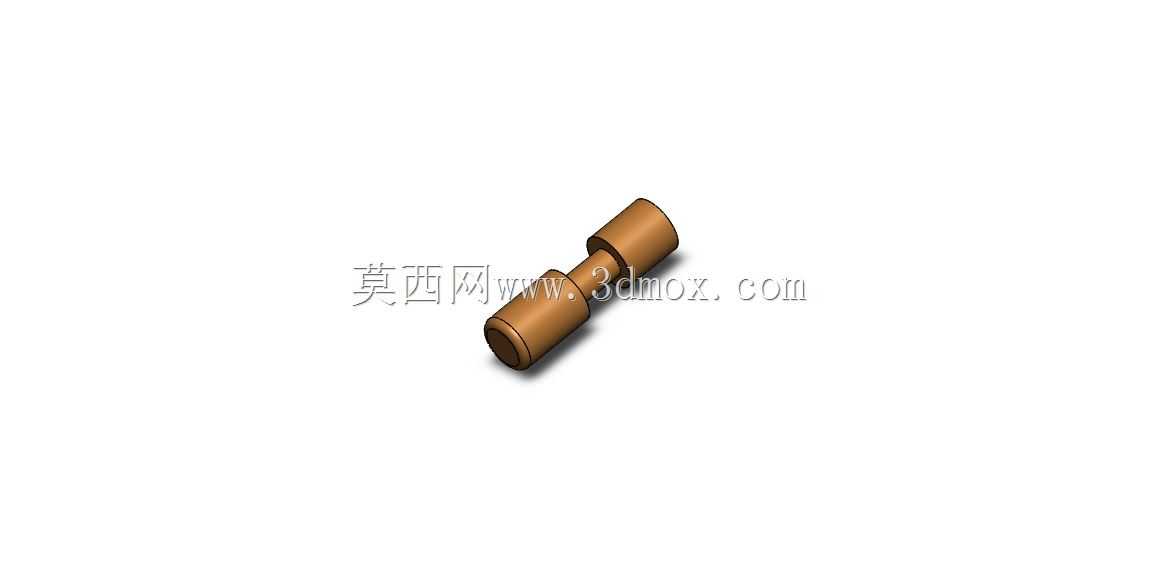

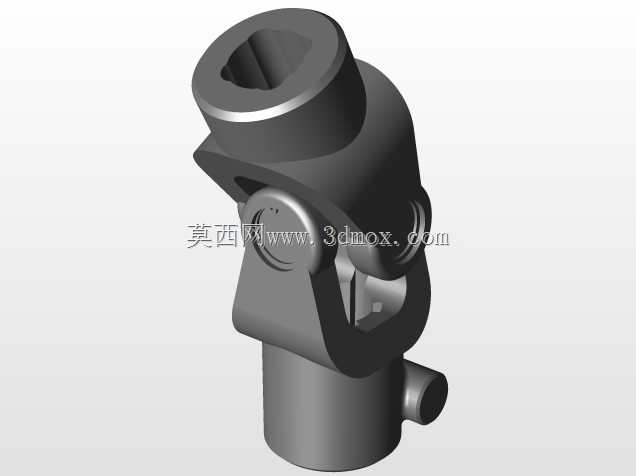

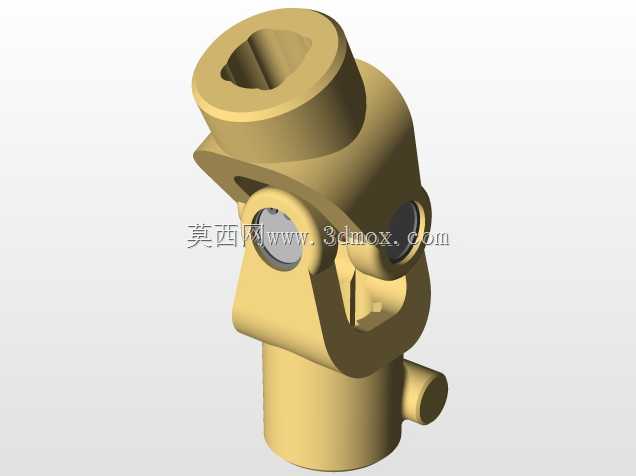

　　从结构设计逻辑来看，该万向节分为两个叉形接头与中间十字轴连接组件，两端的叉形接头分别对接主动轴与从动轴，十字轴通过轴销与两侧叉架形成转动副，允许两个轴段在一定角度范围内相对摆动。设计过程中需要重点校核十字轴轴颈的接触应力、叉架的抗弯强度，以及铰接部位的转动灵活性，既要保证扭矩传递过程中各受力部件有足够的强度冗余，避免交变载荷下出现疲劳失效，也要控制铰接副的配合间隙，减少传动过程中的回差，提升传动精度。

　　在实际安装适配层面，两端的轴套接口采用标准圆柱孔配合结构，可通过键连接、销钉锁紧或者过盈配合的方式与外接轴段固定，接口的内径尺寸、轴段长度都按照通用传动件的安装边界设计，能够适配多数常规直径的传动转轴，不需要额外加工定制转接件就可以完成装配。铰接部位的摆动角度范围覆盖了多数工业传动场景的角度补偿需求，既可以单节使用实现小角度的偏置传动，也可以成对使用组成双万向节传动，通过合理布置中间轴的角度，实现等角速度传动，消除单万向节传动过程中从动轴转速周期性波动的问题，降低传动系统的振动与冲击。

　　在不同行业的实际应用中，这类万向节的适配场景存在一定差异：在商用车传动系统中，它多用于变速箱与驱动桥之间的动力传递，补偿车辆行驶过程中悬架跳动带来的轴段相对位移；在工业自动化生产线的输送设备中，它可以连接不同安装平面的传动辊，抵消机架加工、装配过程中产生的同轴度误差；在小型精密检测设备中，缩小尺寸规格的同结构万向节，还可以用于手动调节机构的扭矩传递，实现非共线轴段的操作力传导。设计这类部件的三维数模时，需要重点还原各铰接部件的配合关系，确保十字轴与叉架的转动副约束符合实际运动逻辑，数模中的各零件装配间隙要和实际加工公差要求匹配，既不能因为间隙过大导致结构失真，也不能因为过约束导致运动仿真时出现干涉报错。

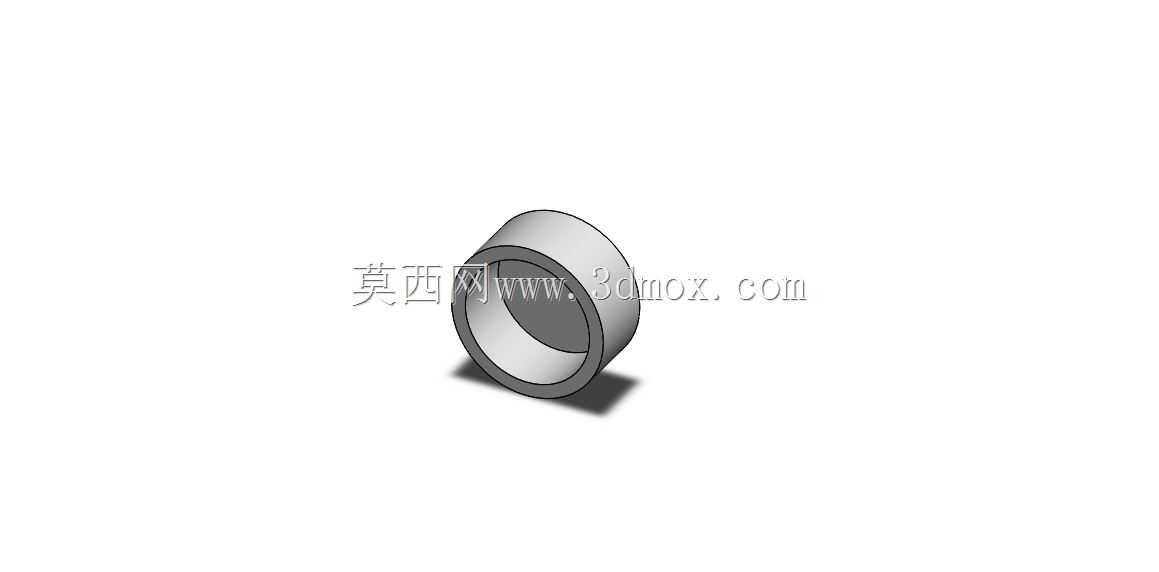

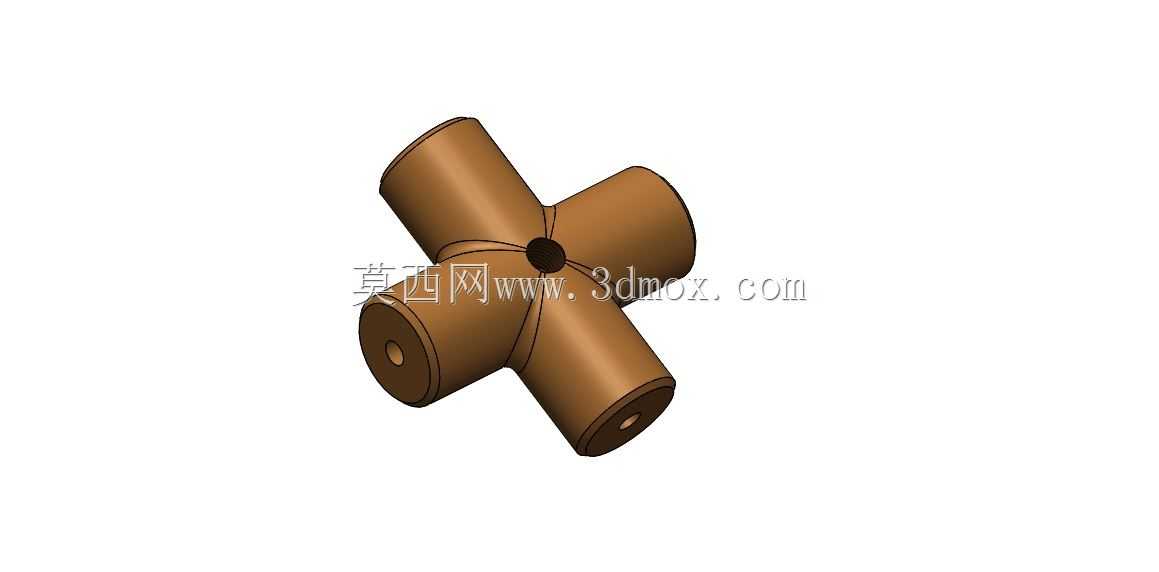

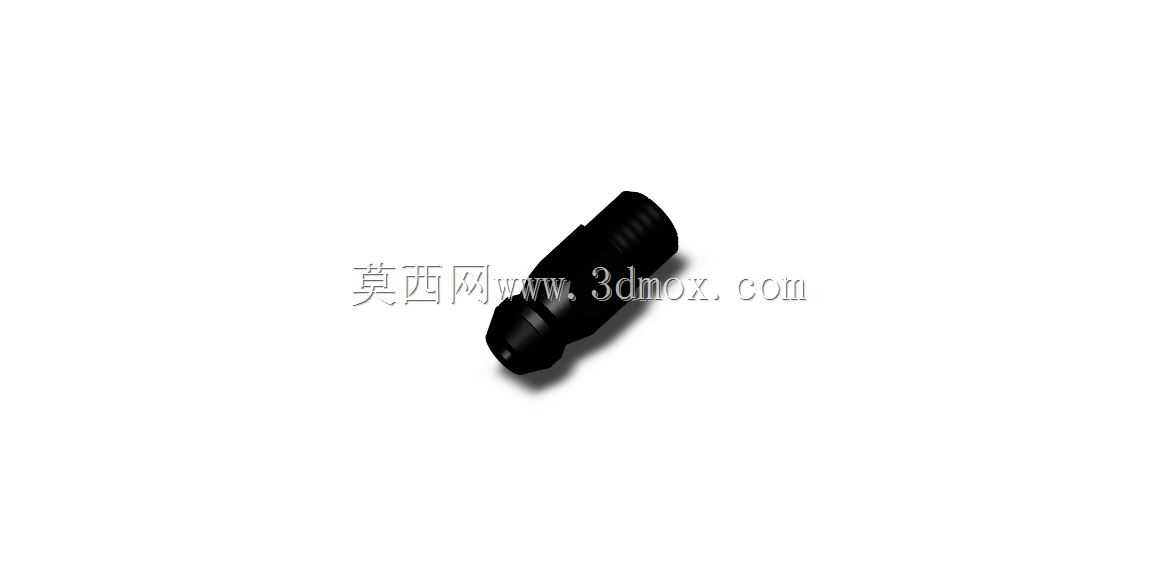

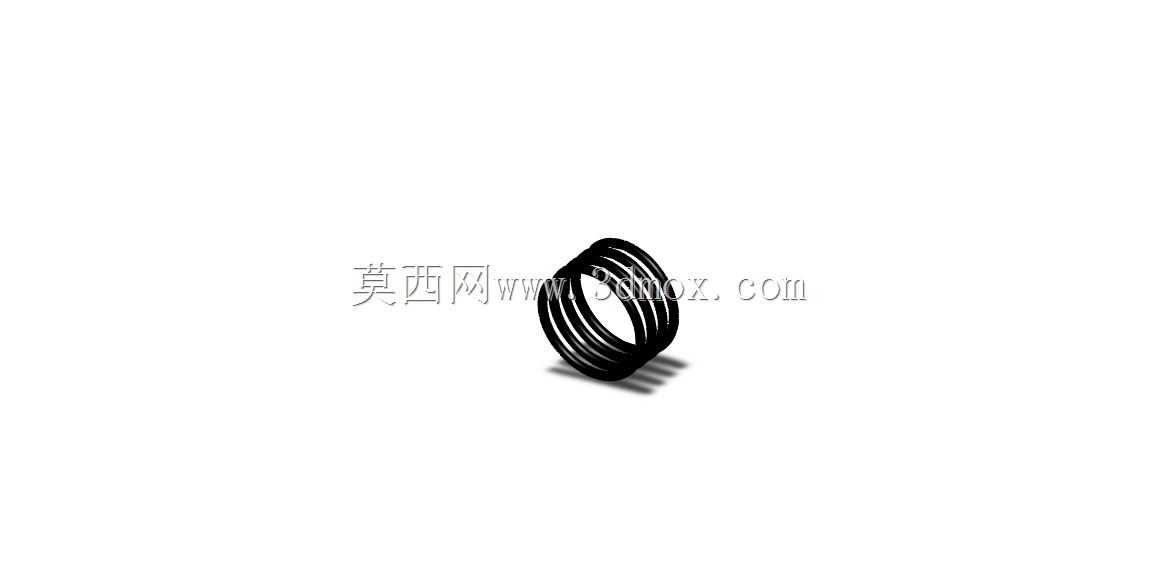

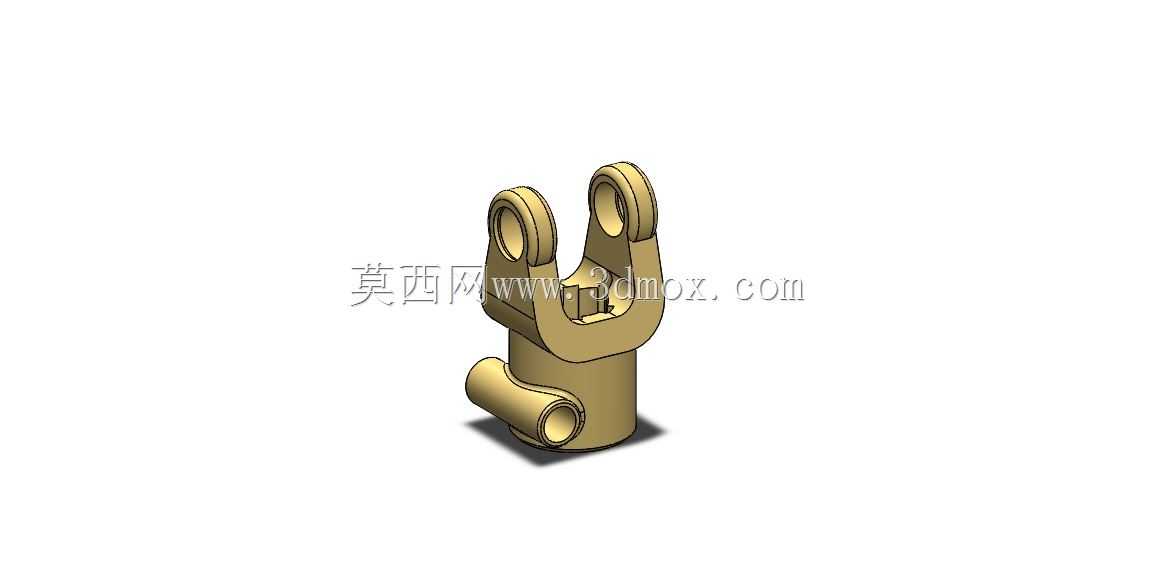

　　从结构细节来看，叉形接头的叉臂部位采用了圆弧过渡的结构设计，避免应力集中在叉臂根部的直角位置，提升部件的抗疲劳寿命；十字轴的轴颈部位预留了润滑结构的安装空间，实际使用时可以加装注油嘴，定期向铰接副内部注入润滑脂，减少转动过程中的磨损，延长部件的维护周期。两端的连接部位除了圆柱孔结构，还设计了锁紧螺钉的安装位，方便装配时快速固定外接轴段，降低现场安装的操作难度。整个部件的外形轮廓没有多余的突出结构，安装后不会和周边的机架、护罩等部件产生干涉，紧凑的结构尺寸也让它可以在安装空间受限的场景中使用，不需要为避让传动部件额外扩大设备的内部安装空间。
