内燃机活塞连杆曲柄组合装配结构

项目分类:通用机械零部件 发布时间:2022-03-03 ID:562834
  • 内燃机活塞连杆曲柄组合装配结构
  • 内燃机活塞连杆曲柄组合装配结构
  • 内燃机活塞连杆曲柄组合装配结构
  • 内燃机活塞连杆曲柄组合装配结构
  • 内燃机活塞连杆曲柄组合装配结构
  • 内燃机活塞连杆曲柄组合装配结构
  • 内燃机活塞连杆曲柄组合装配结构
  • 内燃机活塞连杆曲柄组合装配结构
  • 内燃机活塞连杆曲柄组合装配结构
  • 内燃机活塞连杆曲柄组合装配结构

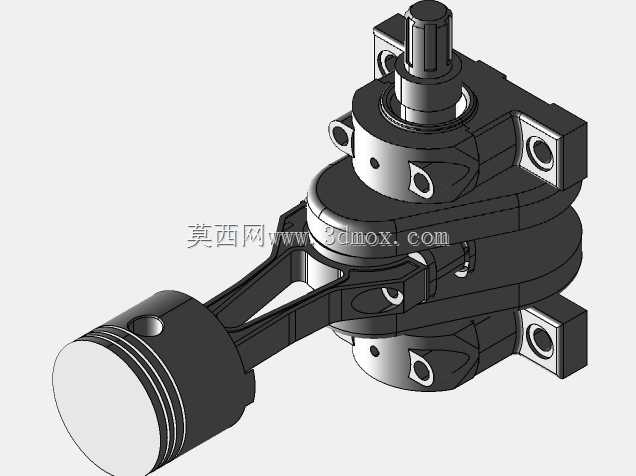

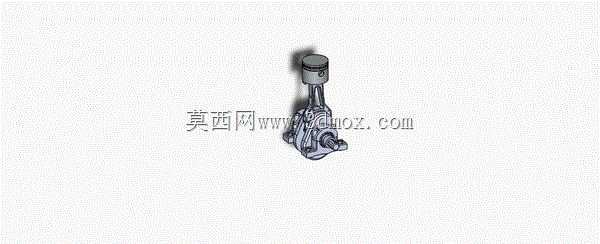

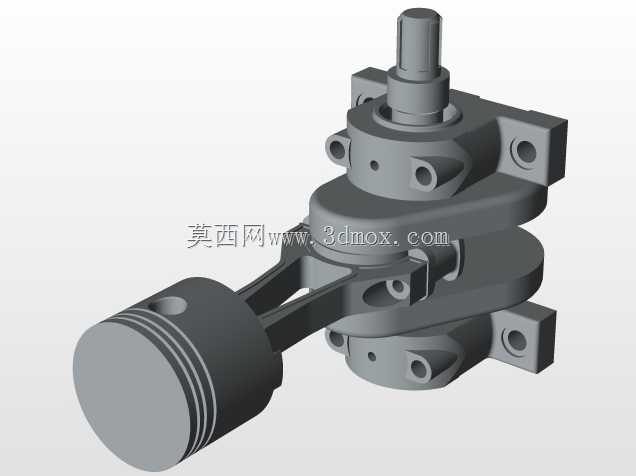

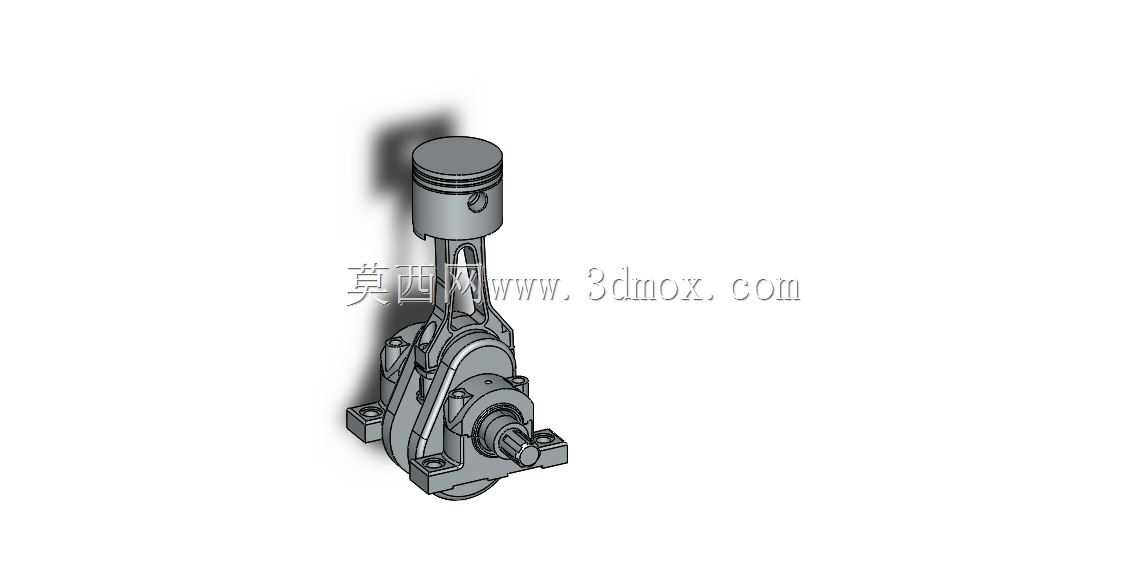

  这套活塞连杆曲柄组合结构,是往复式动力机械里实现能量形式转换的核心运动单元,日常在小型通用汽油机、单缸柴油机、微型空气压缩机这类需要把直线往复运动转化为旋转扭矩输出的设备里都能见到,也有部分小型高压柱塞泵会反向利用这套结构,把旋转输入转化为柱塞的直线往复做功动作。

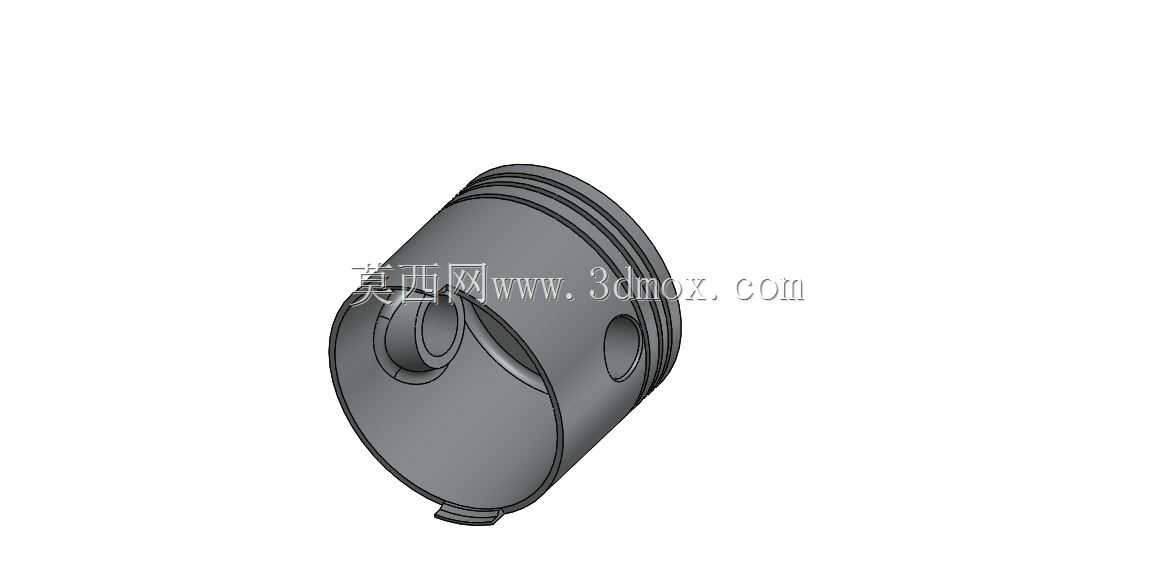

  从实际功能逻辑来看,活塞部分直接承接燃烧膨胀做功的气体压力,或是在压缩机工况下承受连杆传递的推力完成气体压缩,活塞环槽的位置预留了气环与油环的安装空间,气环负责密封燃烧室与曲轴箱之间的间隙,避免做功气体泄漏影响压缩比,油环则负责刮除缸壁上多余的润滑油,防止机油窜入燃烧室造成积碳。活塞销孔采用了浮动销设计思路,销孔与活塞销之间保留合理配合间隙,工作过程中活塞销可以在孔内缓慢转动,让销的磨损均匀分布,延长部件使用寿命,销孔两端的卡环槽用来安装限位卡簧,避免活塞销轴向窜动刮蹭气缸内壁。

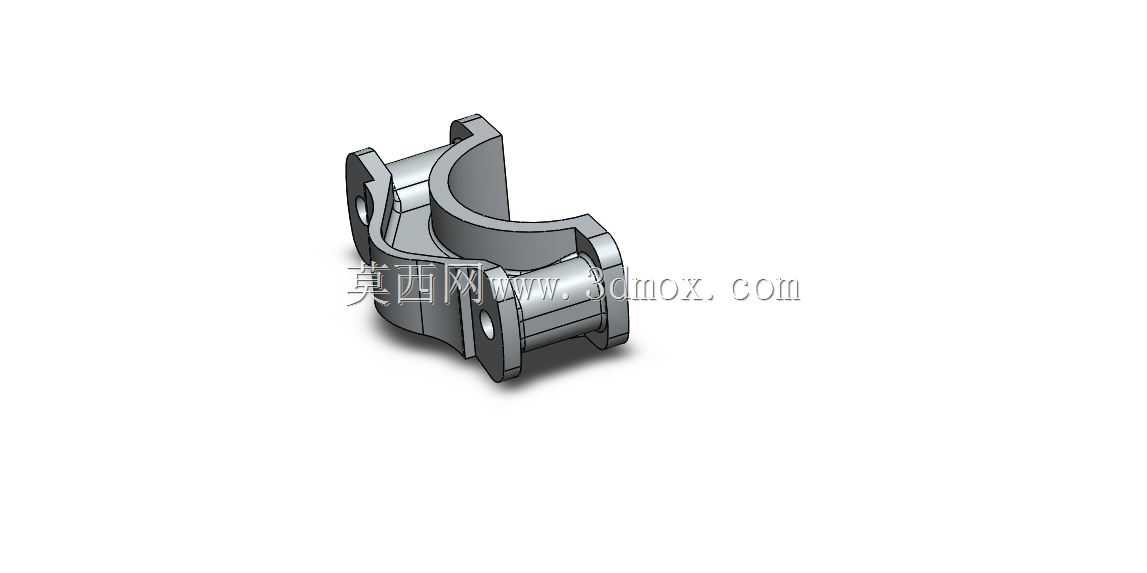

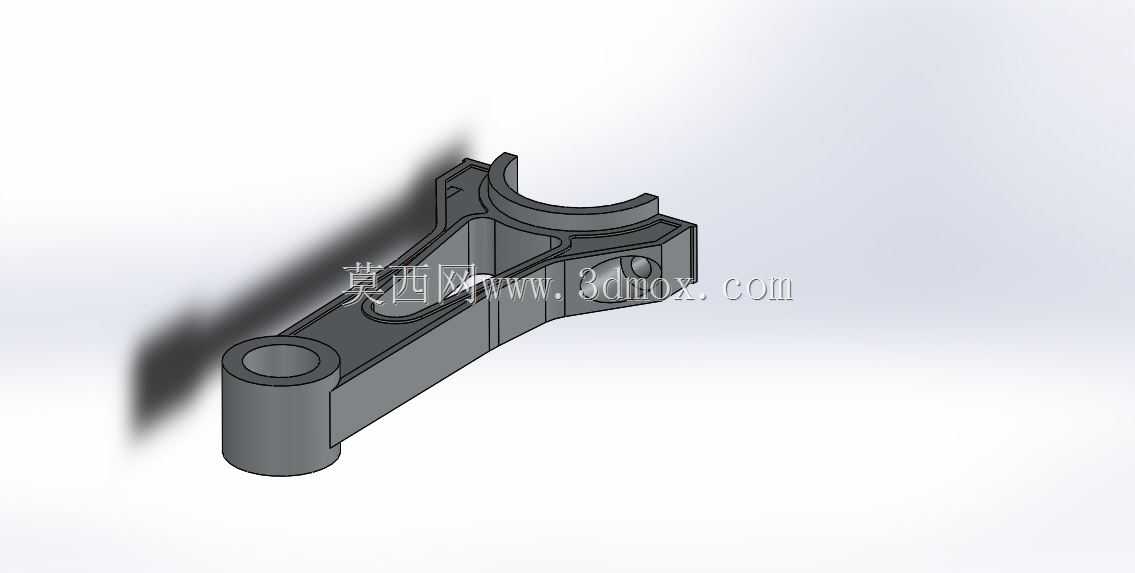

  连杆作为连接活塞与曲柄的传力部件,杆身采用了工字形截面设计,这种截面在相同材料重量下能获得更高的抗弯刚度,很好应对往复运动过程中产生的交变拉压载荷与侧向弯矩,避免杆身出现弯曲变形导致活塞偏磨。连杆小头端镶嵌了耐磨铜套,与活塞销配合降低转动摩擦阻力,大头端采用剖分式结构,通过连杆螺栓把轴瓦压紧在曲柄销上,轴瓦表面的减磨合金层能在压力润滑条件下形成稳定油膜,减少曲柄销的磨损,剖分面的定位结构保证了大头孔的圆度,避免装配后轴瓦出现错位影响润滑间隙。

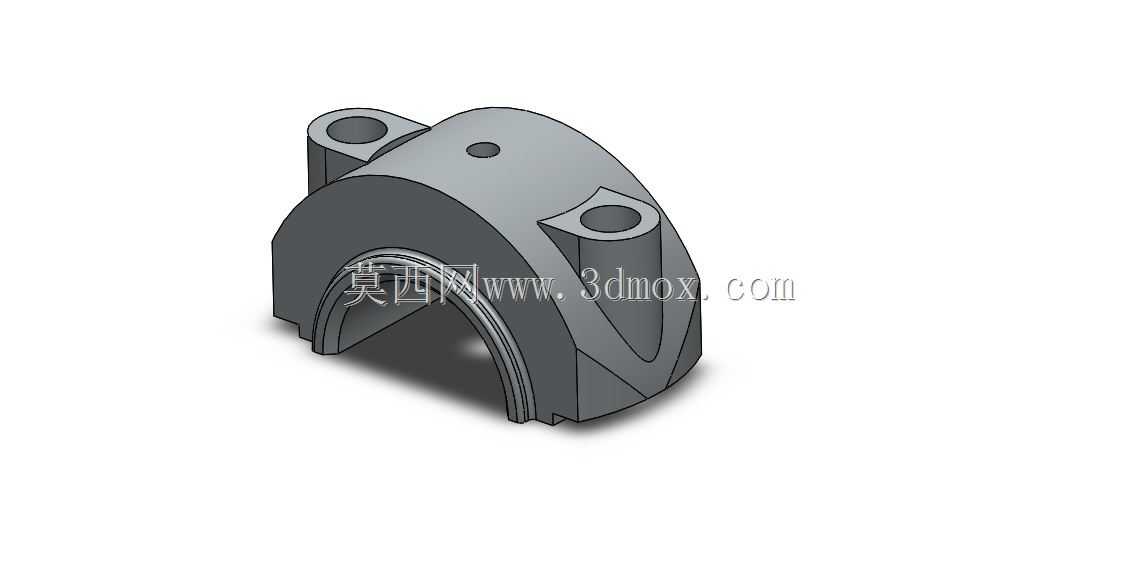

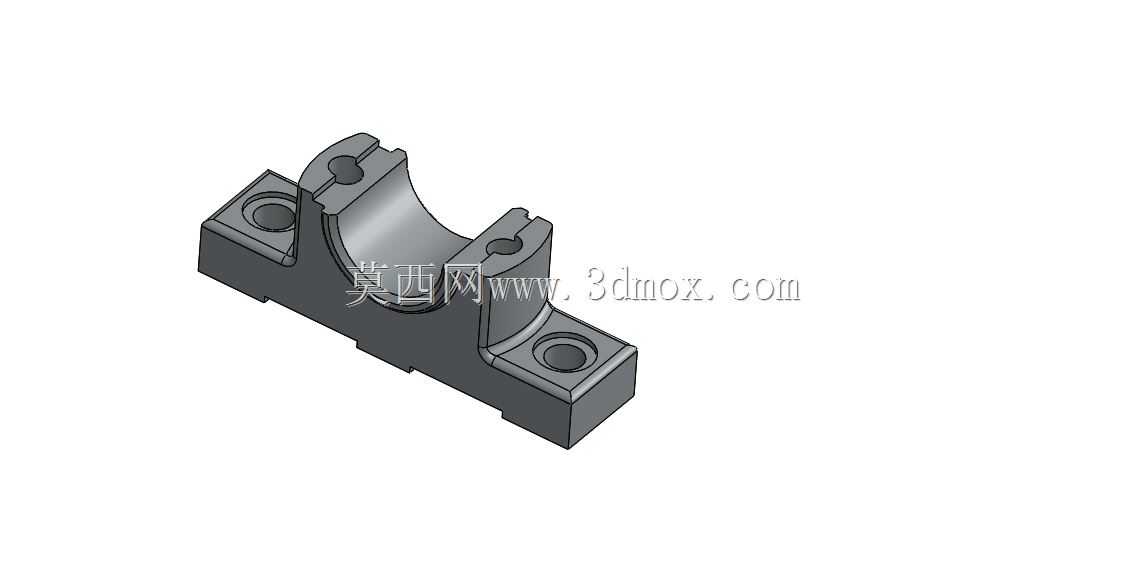

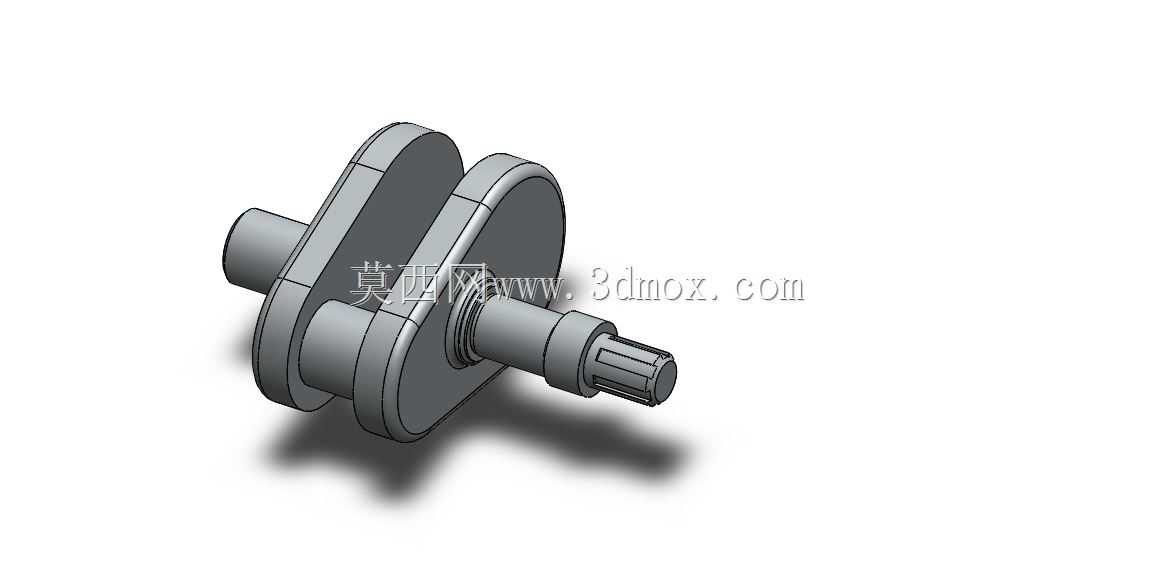

  曲柄部分是把直线运动转化为旋转运动的核心,曲柄销与两侧曲柄臂、主轴颈采用整体式结构设计,平衡块集成在曲柄臂的对侧,用来抵消活塞连杆组往复运动产生的一阶惯性力,降低整机运转时的振动水平。主轴颈作为整个曲柄连杆机构的旋转支撑,需要与曲轴箱上的主轴承座配合,两端预留了油封安装位置,防止曲轴箱内的润滑油泄漏。

  从安装边界来看,这套结构的径向最大尺寸由曲柄臂加平衡块的回转半径决定,轴向尺寸则受连杆大头宽度、曲柄臂厚度以及主轴颈伸出长度的约束,设计选型时需要预留足够的缸体内部避让空间,避免曲柄旋转时与缸体内壁、加强筋发生运动干涉。活塞的外径尺寸需要与对应规格的气缸套内孔匹配,配合间隙根据不同材质的热膨胀系数设定,保证冷机启动时不会卡滞,热机工作时间隙不会过大造成敲缸。

  在实际装配调试过程中,需要注意连杆螺栓的预紧力矩必须符合工艺要求,力矩过小容易在交变载荷下出现螺栓松动导致连杆脱落打坏缸体,力矩过大则可能造成螺栓屈服断裂或是连杆大头孔变形失圆。活塞安装时要注意顶部的避让凹坑方向,对应气门的布置位置,避免活塞运动到上止点时与气门发生碰撞。曲柄的轴向窜动量需要通过主轴承侧的止推片调整,窜动量过大会导致连杆偏磨,窜动量过小则会在热膨胀后出现转动卡滞。

  这套结构的运动逻辑经过上百年的工程验证,所有配合尺寸、形位公差都经过了长期实际工况的迭代优化,不管是做小型动力设备的正向开发,还是做现有设备的维修测绘参考,这套完整的装配结构都能提供清晰的结构参考,帮助设计人员快速理清各部件之间的装配关系、运动间隙以及受力传递路径,减少前期设计阶段的试错成本。
