暗装式墙壁电灯开关内部结构三维数模

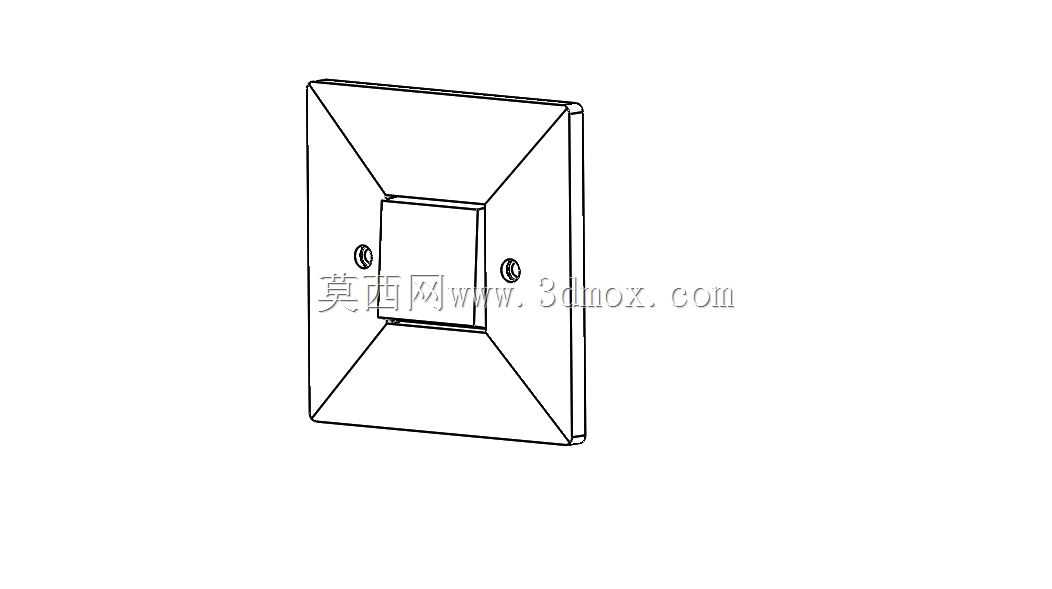

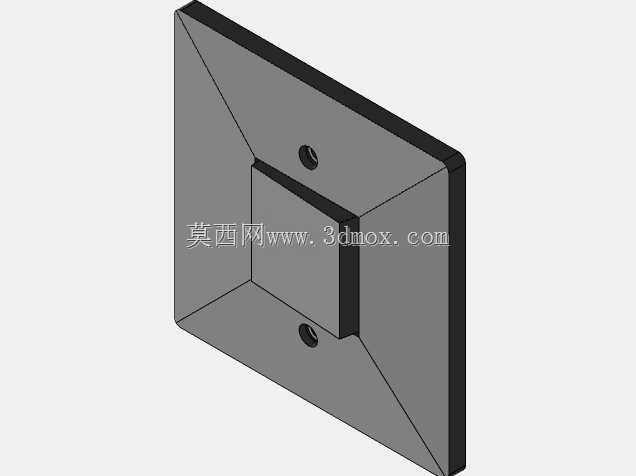

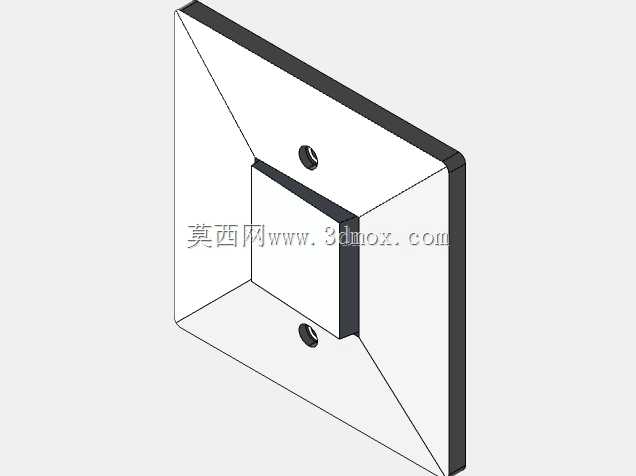

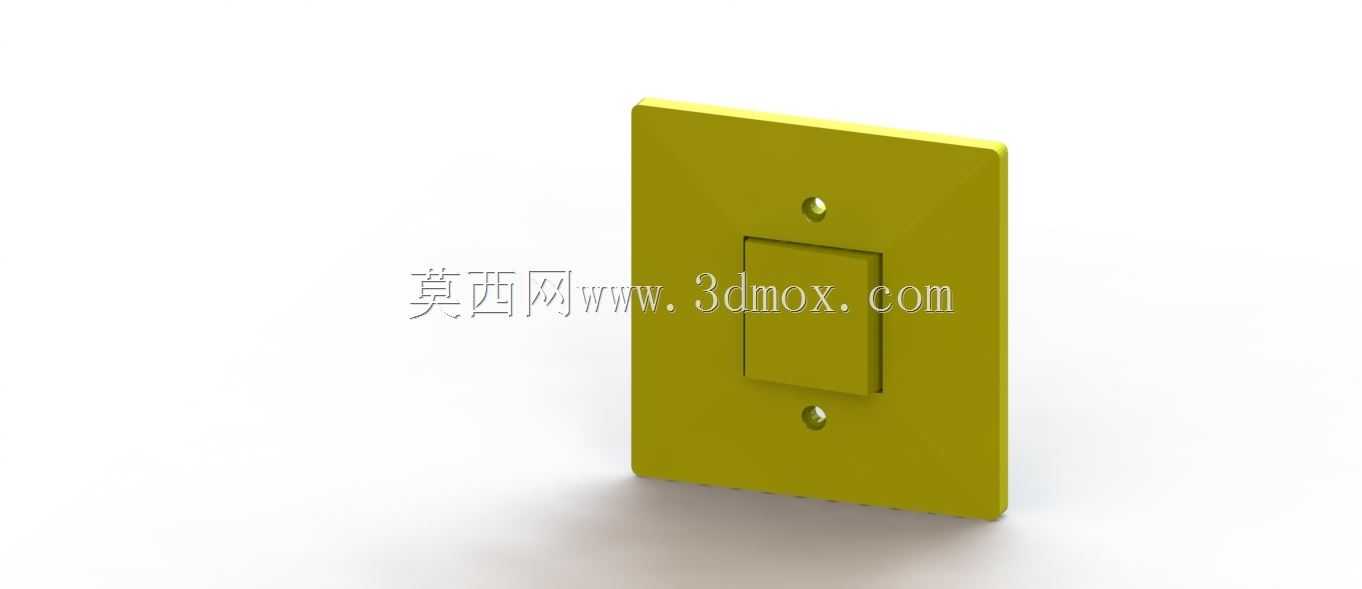

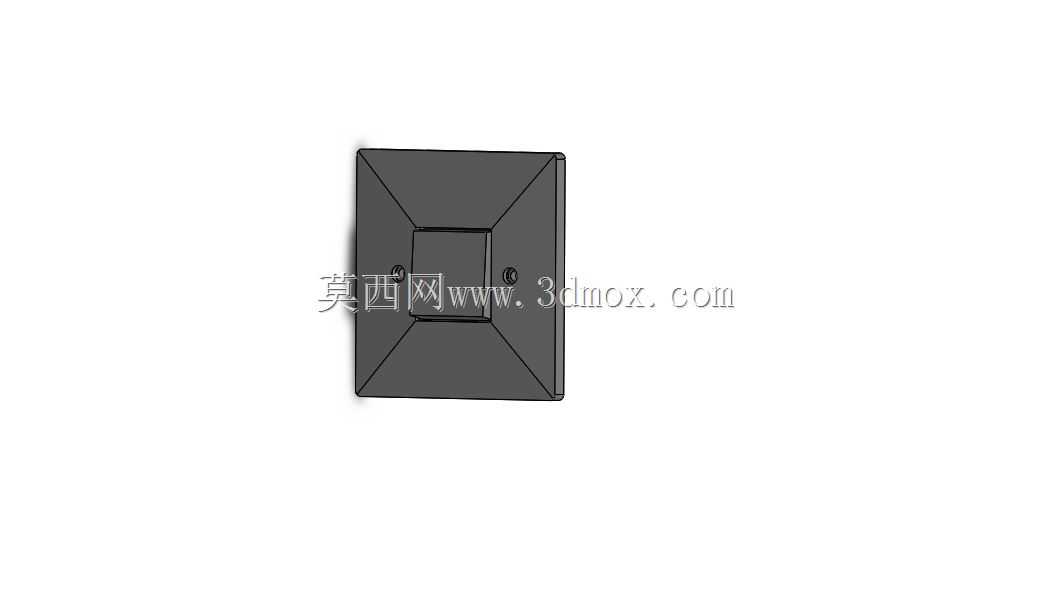

　　日常民用及商用建筑的电气布线系统里，墙壁开关是控制照明回路通断的核心末端器件，这款暗装式墙壁开关的三维数模，完整还原了产品从外部面板到内部载流构件的全部结构细节，能为电气配件设计、装修工程选型、开关产品迭代开发提供精准的三维参照。不同于明装开关直接固定于墙面表层的安装形式，这款暗装开关的设计完全适配国内主流86型底盒的安装边界，整体安装基座的外形尺寸严格匹配预埋底盒的内部卡位，安装完成后外部面板与墙面齐平，不会出现突出墙面的突兀感，适配绝大多数家装、公装的墙面装修风格。从结构设计逻辑来看，这款开关采用了面板与功能载流模块分离的设计思路，外部面板采用阻燃PC材质的薄壁结构，既保证了日常使用中的绝缘防护性能，

　　也能通过卡扣结构与内部基座快速拆装，方便后期线路检修时无需撬动整个预埋基座，仅需拆下面板即可完成接线端子的调试操作。内部载流模块的设计充分考虑了日常按压操作的手感与电气安全性能，翘板式的按键传动结构搭配复位弹簧，能保证每次按压操作时动触头与静触头的接触压力稳定，避免接触不良导致的触头打火、温升过高问题；载流构件采用铜质冲压件设计，导电性能优异的同时，结构强度足以应对多次通断操作的机械磨损，接线端子采用螺丝压紧式结构，适配1.5-4平方毫米的常规照明回路导线，接线时导线插入端子后拧紧压紧螺丝即可完成固定，能有效防止导线松脱引发的电气故障。在实际工程应用场景中，这类开关广泛用于住宅客厅、卧室、公共建筑走廊、办公室等场所的照明回路控制，

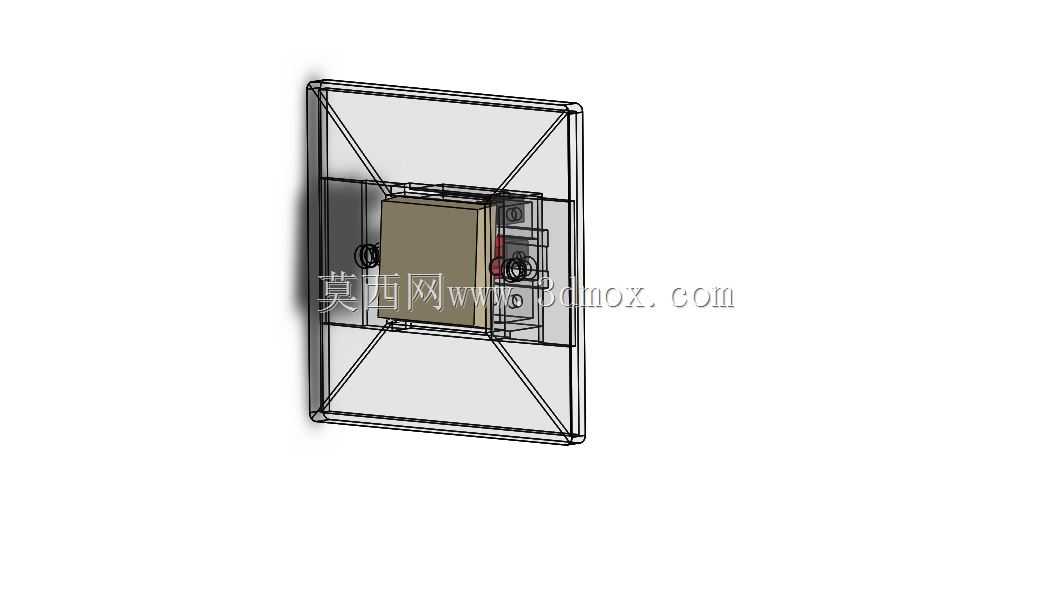

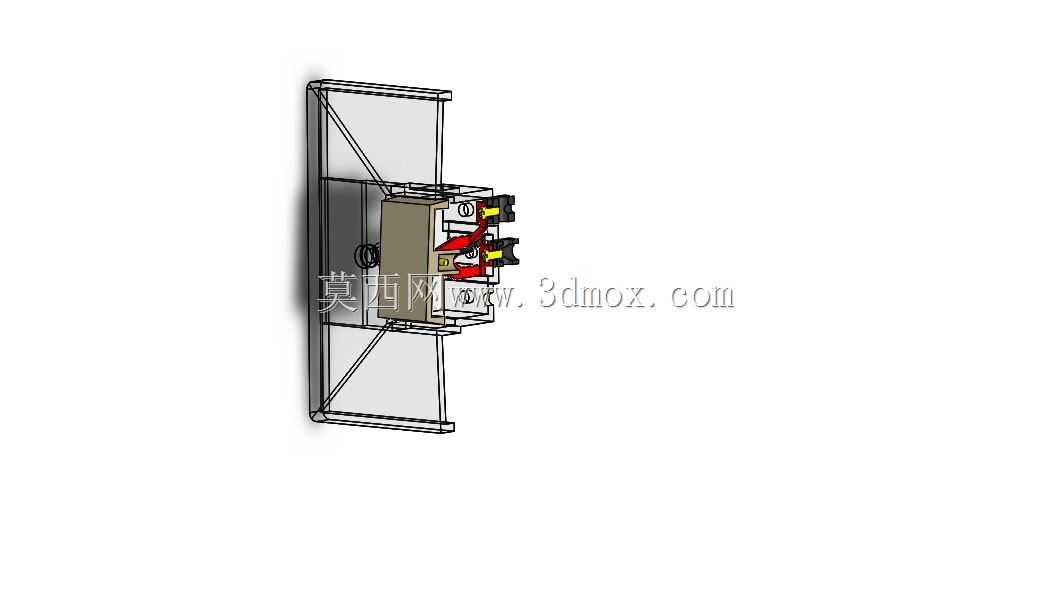

　　设计时除了满足电气性能要求，也充分考虑了安装施工的便捷性，基座两侧设置了可调节的固定卡位，能适配不同深度的预埋底盒，即使底盒预埋时存在轻微的位置偏差，也能通过卡位的调节余量完成面板的水平安装，避免出现面板歪斜的问题。数模完整还原了开关内部的所有装配关系，包括按键与基座的转动配合间隙、弹簧的安装定位结构、载流件的固定卡位、面板卡扣的配合尺寸，结构设计人员可以直接参照该数模调整开关的按键按压力度，优化卡扣的配合松紧度，避免出现面板易脱落或者按键卡滞的问题；装修工程的电气设计人员也可以通过该数模核对开关的安装尺寸，提前规划墙面布线的底盒预埋位置，避免后期安装开关时与墙面瓷砖、壁纸的接缝出现位置冲突。不同于很多仅做外观示意的开关模型，

　　这款数模把内部的绝缘隔层结构也做了完整还原，载流构件之间设置了阻燃绝缘隔板，能在触头出现拉弧时有效阻隔电弧扩散，避免不同极之间的电弧短路，符合低压电器的安全设计规范，按键的按压行程设计在合理区间，按压时的反馈清晰，不会出现行程过长或者过短导致的操作手感差问题，外部面板的边缘做了微小的倒角处理，安装后与墙面的贴合缝隙均匀，不会出现割手或者积灰难清理的问题。
