长条形双轮支撑旋转工装结构

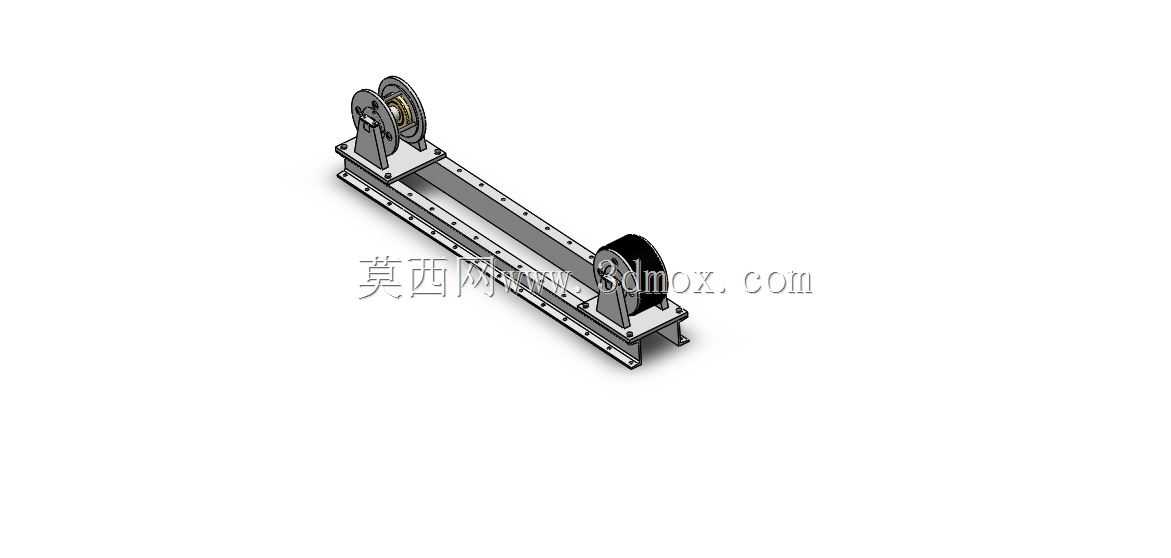

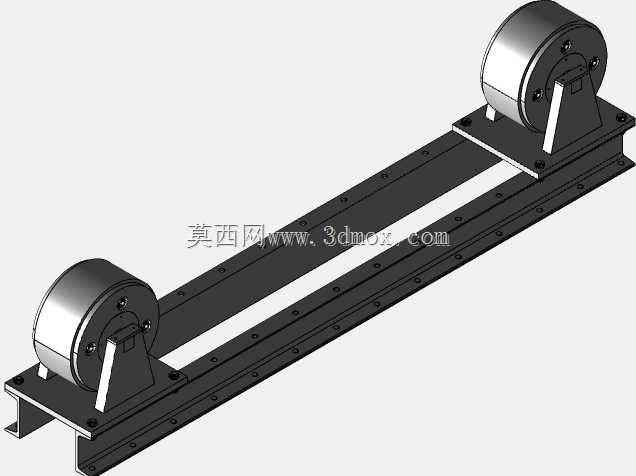

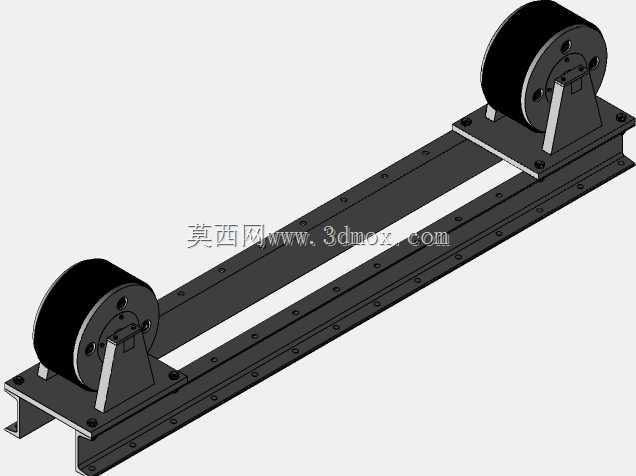

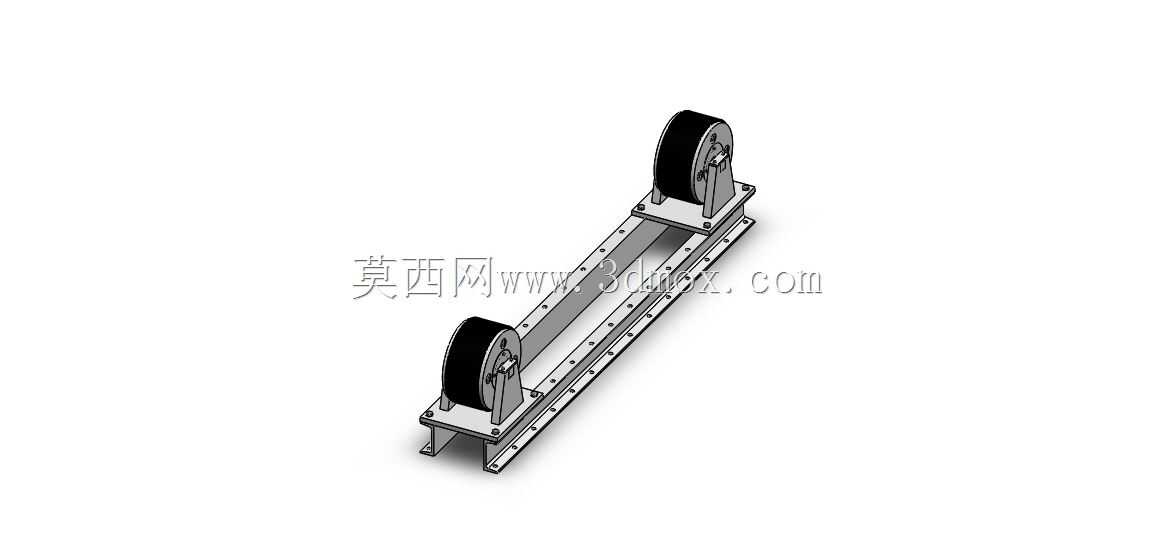

　　这类双轮支撑式旋转工装，常出现在长轴类、筒状工件的焊接、打磨、喷涂、检测工位上，核心作用是承托工件并带动其绕自身轴线匀速回转，让作业人员无需反复挪动工件就能完成全周向的加工操作，相比传统固定式托架，能大幅降低长重型工件周向作业的劳动强度，也能避免工件反复吊装翻转带来的磕碰风险。从结构布局来看，整套装置采用分体式双支撑座搭配长底座的设计，两个带橡胶包覆层的滚轮分别固定在两端的立式支撑座上，滚轮的轮面做了内凹弧面处理，能更好贴合圆柱类工件的外圆面，减少接触应力集中，也能防止工件回转时出现轴向窜动。底座采用带安装孔的长条形型材焊接结构，沿长度方向排布的多组螺栓孔可以灵活调整两个支撑座的间距，适配不同长度的工件承托需求，

　　底座底部的折边结构既提升了整体刚性，也预留了和地面或者工位平台固定的安装空间，整套装置放置在工位上时，不需要额外做复杂的地基处理，通过膨胀螺栓就能完成固定，安装边界灵活，既可以单独成对使用承托短工件，也可以多组串联排布承托数米长的长筒、长轴类工件。设计过程中首先要考虑的是承重匹配，滚轮的转轴采用深沟球轴承支撑，能承受径向载荷的同时兼顾少量轴向力，立式支撑座的板材厚度根据额定承重做了对应加强，避免重载下支撑座出现变形导致滚轮卡滞。滚轮表面的橡胶包覆层除了增大摩擦力带动工件回转，也能避免金属滚轮直接接触工件表面造成划伤，对于表面质量要求高的精加工工件或者涂装后的工件，这种软接触层能很好保护工件表面质量。实际使用时，

　　这套装置可以搭配外置的减速驱动机构，将其中一个滚轮作为主动轮连接驱动源，就能实现工件的自动回转，转速可以根据不同作业需求调整，比如焊接工位可以调至低速平稳回转保证焊缝成型均匀，喷涂工位可以调整至适配喷涂走枪速度的转速保证涂层厚度一致，打磨工位则可以根据打磨量调整转速匹配进给效率。如果是手动作业场景，也可以不装驱动机构，作为被动承托架使用，作业人员手动推动工件就能轻松实现回转，适合小批量、多规格的工件加工场景。从安装尺寸来看，支撑座的高度设计参考了普通作业人员站立操作的舒适高度，滚轮最高点距离地面的高度控制在合适区间，避免作业人员长时间抬臂或者弯腰操作，底座的宽度做了加宽处理，保证承托偏重工件时整套装置不会出现侧翻，

　　两端支撑座的滚轮同轴度在装配时做了严格控制，避免工件回转时出现别劲、跳动的情况，影响加工精度。这类结构没有复杂的传动构件，日常维护只需要定期给滚轮轴承加注润滑脂，检查橡胶轮面的磨损情况即可，维护成本极低，在五金加工、钢结构制造、管道预制、设备维修等场景都有广泛的适配性，不管是车间批量生产线上的固定工位，还是户外现场维修的临时工位，都能快速部署使用。在做三维结构设计时，需要重点校核底座的抗弯强度，当两个支撑座调整到最大间距时，底座承受额定载荷的扰度要控制在允许范围内，避免出现底座下弯导致两端滚轮不同心；同时滚轮的弧面半径要适配常用承托工件的直径范围，既不能弧面过小导致接触面积不足压伤工件表面，也不能弧面过大导致对工件的限位不足出现窜动；支撑座和底座连接的螺栓要选用高强度级别的，并且配防松垫圈，避免长期回转振动下螺栓松动出现安全隐患。
