剖分式立式安装两部分轴承座结构

项目分类:通用机械零部件 发布时间:2022-03-03 ID:562839
  • 剖分式立式安装两部分轴承座结构
  • 剖分式立式安装两部分轴承座结构
  • 剖分式立式安装两部分轴承座结构
  • 剖分式立式安装两部分轴承座结构
  • 剖分式立式安装两部分轴承座结构
  • 剖分式立式安装两部分轴承座结构
  • 剖分式立式安装两部分轴承座结构

  在轻工输送线、小型机床辅机、食品包装传动段这类对轴系维护效率有要求的场景里,这类剖分结构的轴承支撑件应用占比不低,区别于整体式轴承座必须从轴端穿装的局限,两部分对合的结构可以在不拆卸轴端联轴器、链轮等端侧部件的前提下,直接完成轴承的更换与间隙调整,大幅缩短产线停机维护的时间。从实际使用逻辑来看,这类支撑件核心作用是为旋转轴提供径向支撑,同时承受传动过程中产生的径向载荷,部分工况下也可承载小幅轴向窜动带来的附加载荷,保证轴系运转的同轴度与稳定性,避免轴在旋转过程中出现挠曲变形,影响传动件的啮合精度。

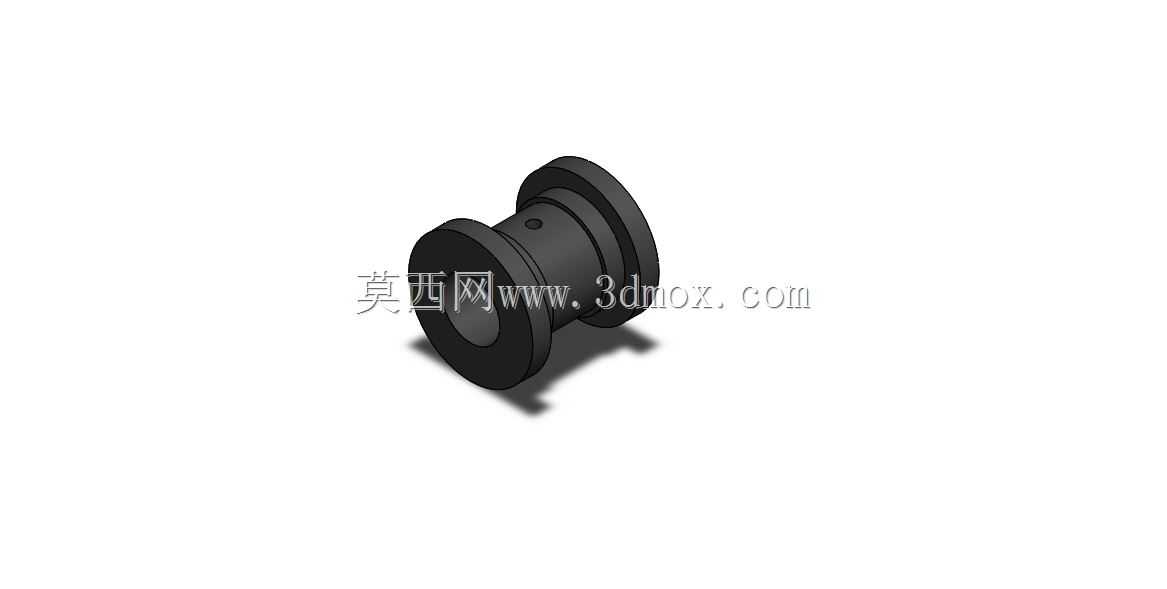

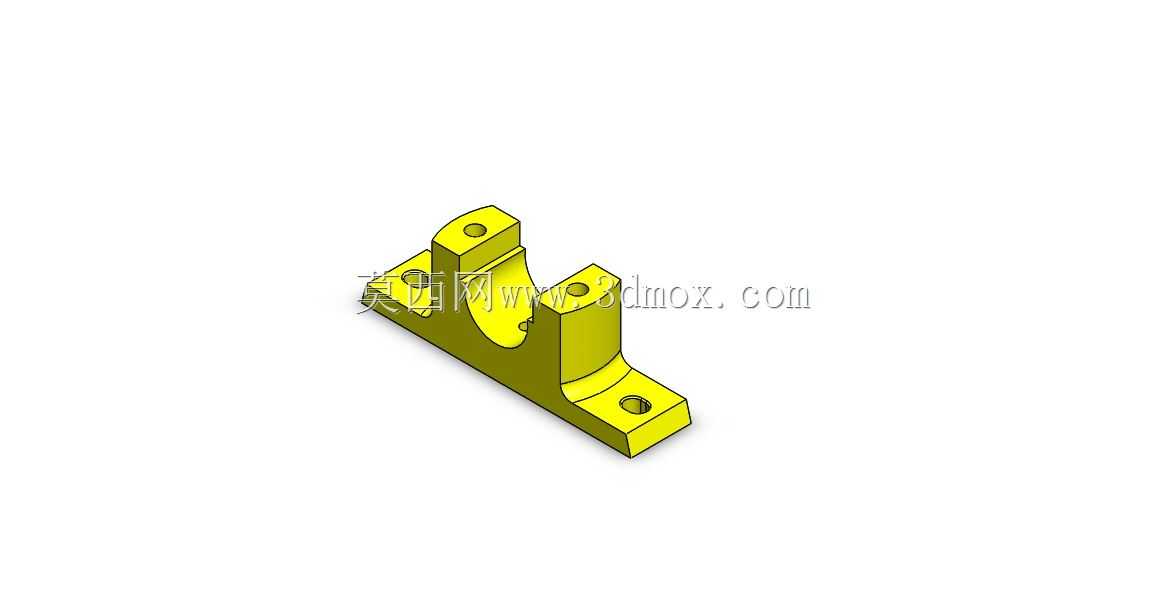

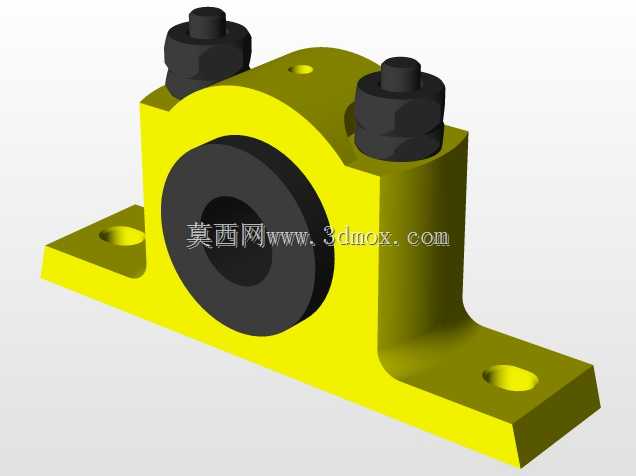

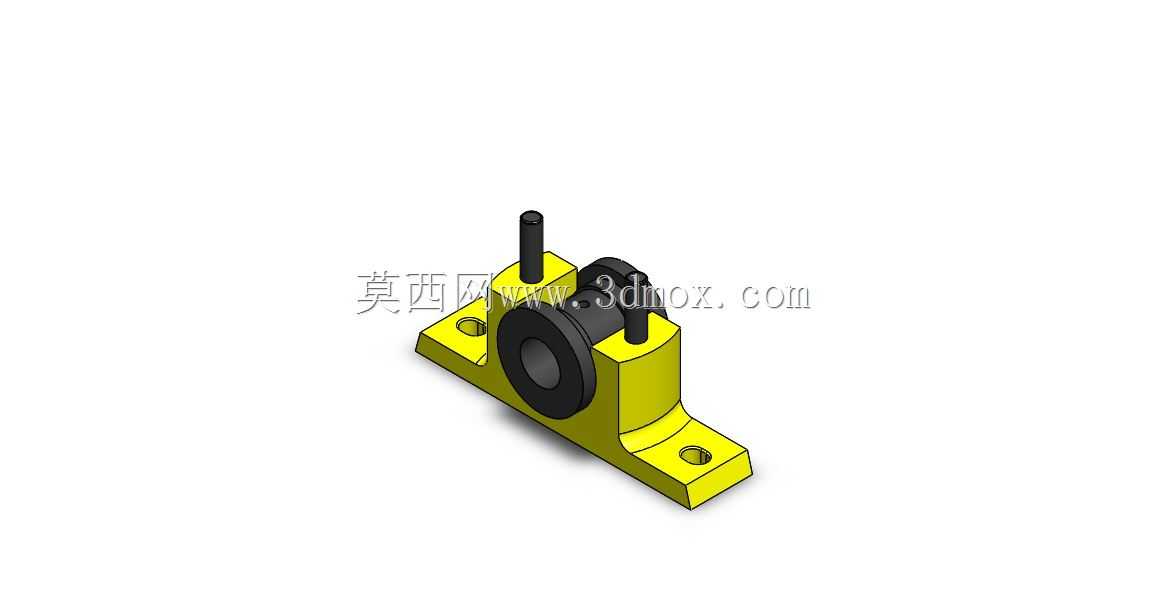

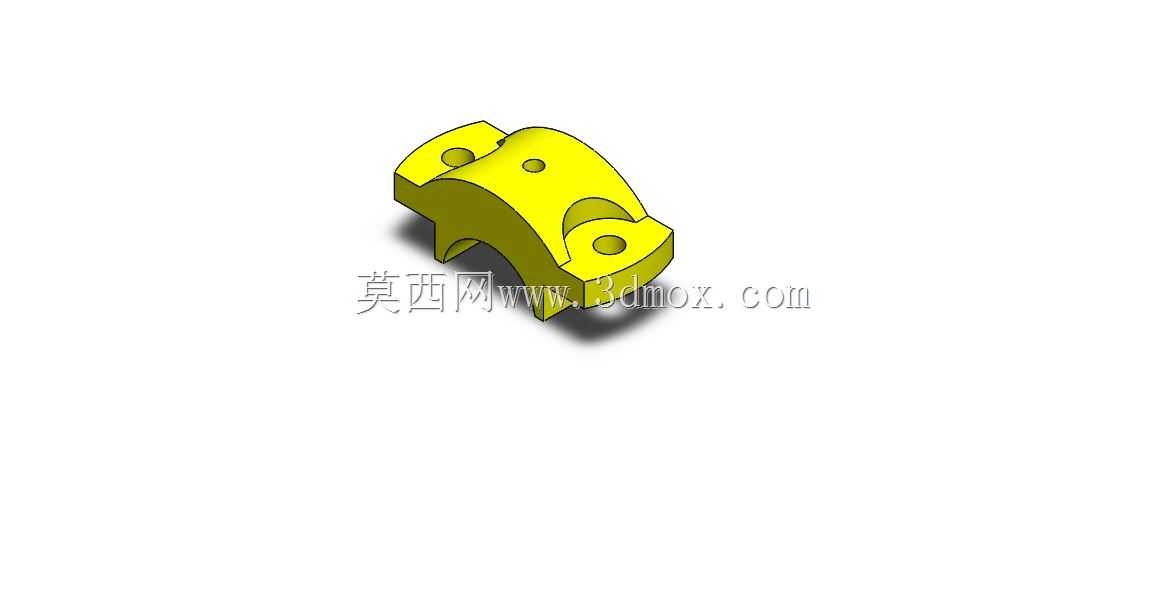

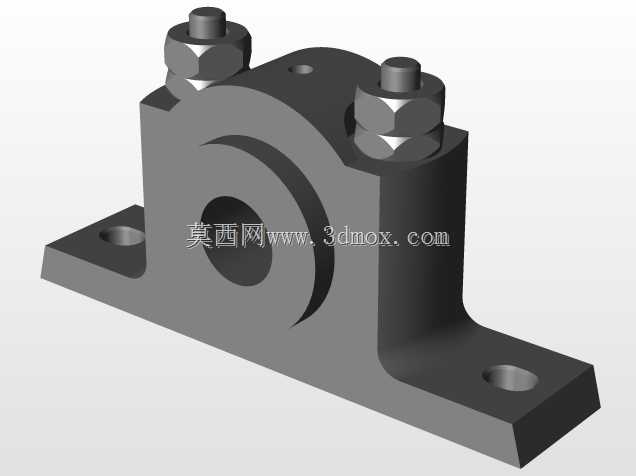

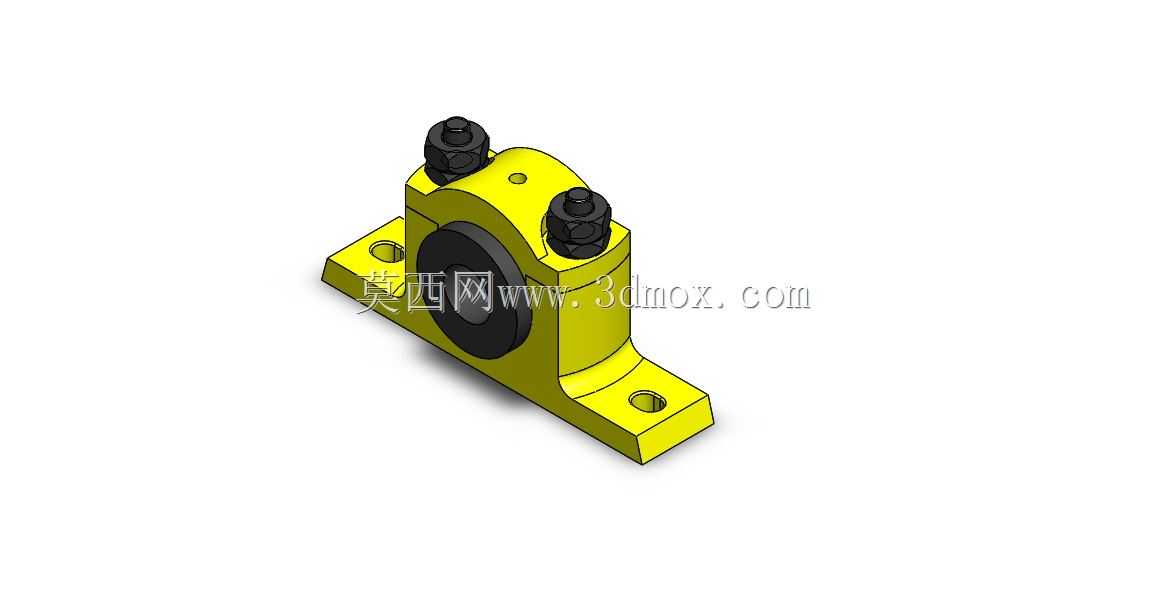

  从结构设计逻辑上拆解,该部件采用上下对合的剖分结构,上半部分为轴承压盖,下半部分为带安装底座的轴承座本体,两者通过两颗内六角圆柱头螺栓实现锁紧,螺栓预紧后可以将嵌入座孔的轴承外圈牢牢压紧,防止轴承在运转过程中出现外圈跟转、轴向窜动的问题。底座采用带两个安装孔的立式法兰结构,安装孔为沉头设计,可通过内六角螺栓将整个组件固定在设备的安装基板或者机架立面上,安装孔的间距、座体的中心高都经过适配常规光轴、微型深沟球轴承的尺寸匹配,保证安装后轴的中心高与配套传动部件的中心高保持一致,避免出现偏心别劲的问题。座体与轴承配合的孔位为精加工圆弧面,剖分面的贴合精度经过管控,合装后孔位的圆度偏差控制在轴承外圈配合的公差范围内,不会出现夹轴、轴承外圈受力不均导致的运转卡滞、温升过快问题。

  从安装边界来看,该轴承座的底座宽度、长度尺寸适配小型传动机构的安装空间,不会占用过多机架布置位置,两个安装孔的中心距预留了足够的螺栓拆装空间,锁紧上盖的螺栓位置也避开了轴系的旋转干涉区域,日常维护时不需要拆除周边的管线、护罩就可以直接用内六角扳手完成螺栓松紧操作。座体侧面预留的小型注油孔位,可以在不拆解轴承压盖的前提下,定期向轴承内部补充润滑脂,延长轴承的使用寿命,适配长时间连续运转的产线工况。在建模过程中,这类结构需要重点管控剖分面的配合公差、轴承安装孔的同轴度、安装孔与轴承孔的位置度,避免加工后出现安装错位的问题,同时螺栓孔的沉头深度、螺纹深度也要匹配对应规格螺栓的尺寸,保证锁紧后螺栓头不会突出安装面,避免与周边部件产生干涉。实际选型时,需要根据所配轴的直径、额定径向载荷、安装空间的中心高要求匹配对应规格的该类轴承座,同时要确认安装面的平面度,避免底座安装时出现强制变形,导致轴承孔位偏斜,影响轴系的运转精度。
