手动锥齿轮传动升降基座结构设计

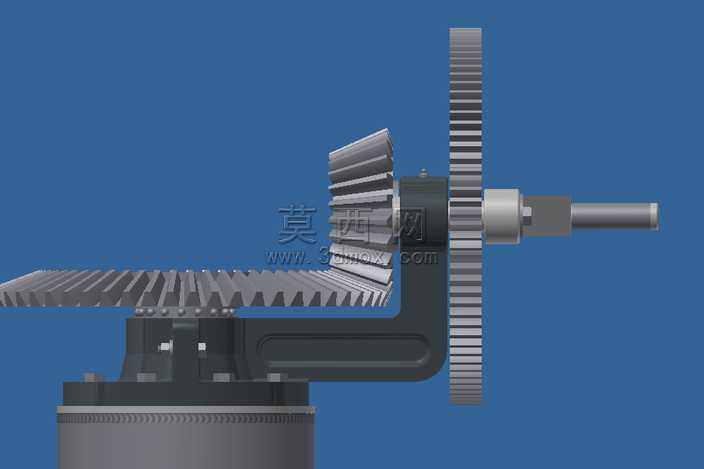

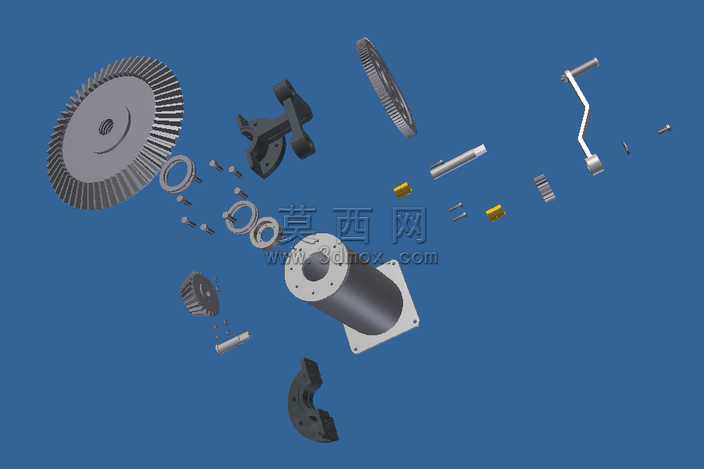

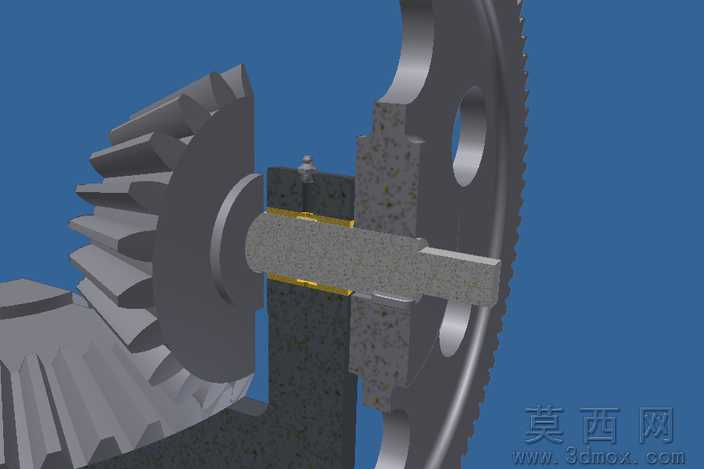

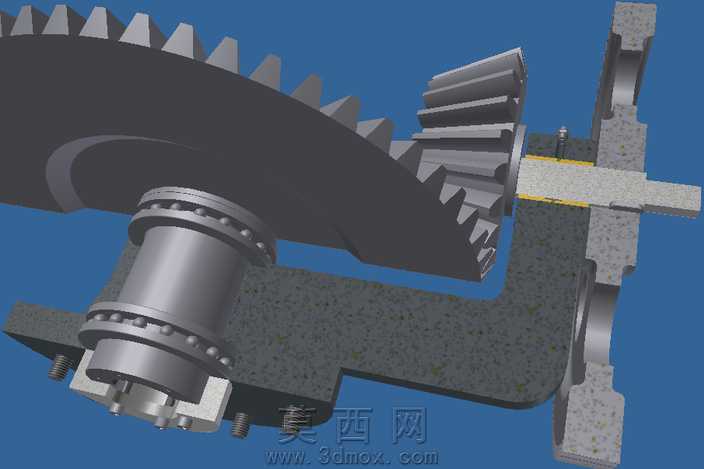

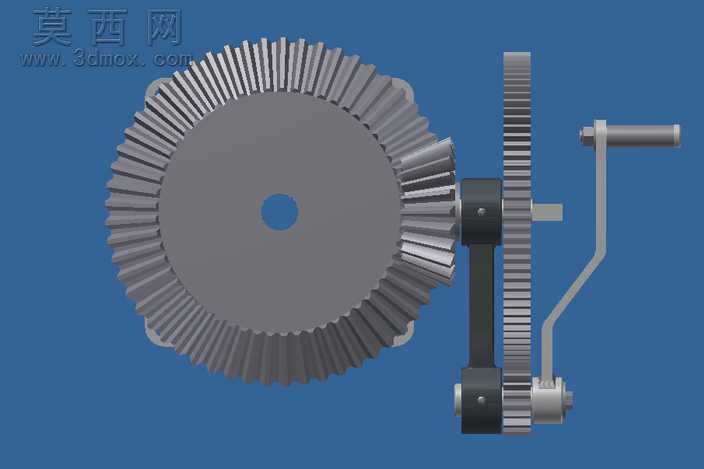

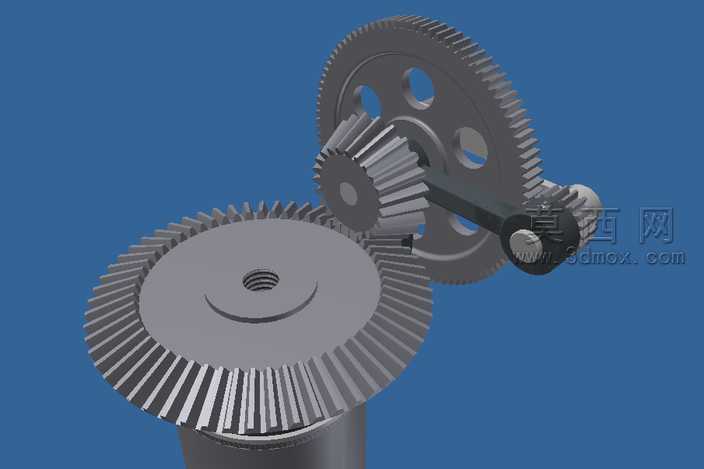

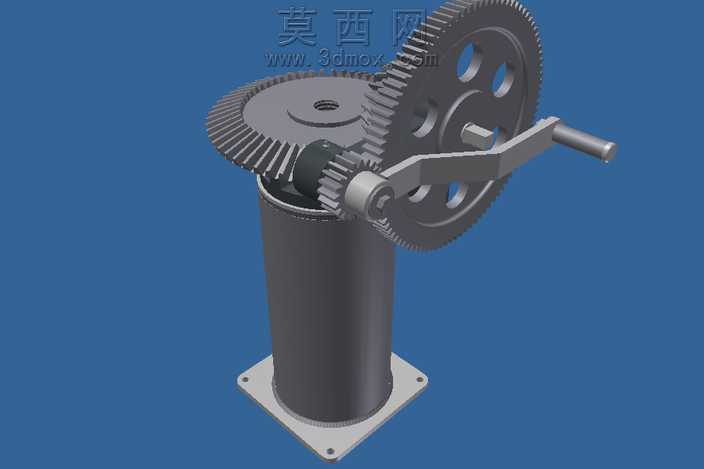

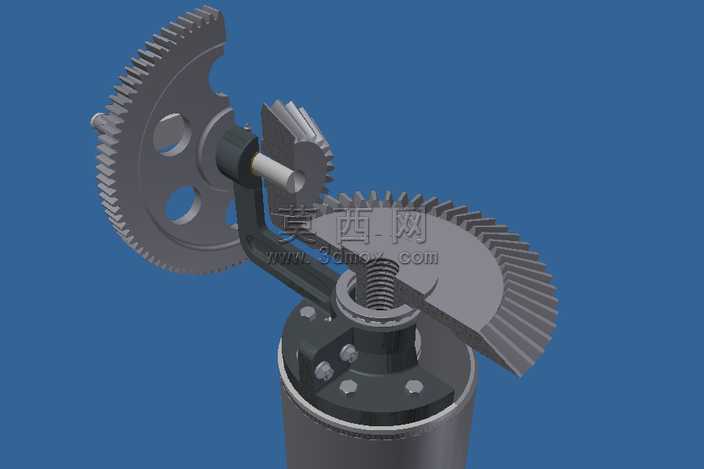

该三维模型采用Autodesk Inventor完成全参数化建模，整体围绕手动驱动的升降执行功能展开结构设计，核心传动单元由锥齿轮组与直齿圆柱齿轮副组合构成，可将手摇柄输入的水平回转运动，经90度换向传递后转化为竖直方向的升降驱动力，适配闸阀类部件的手动操控场景。建模过程中对每一处零件结构都做了严谨的工程化约束：底部方形安装法兰预留了四个对称分布的螺栓过孔，可通过标准紧固件将整套机构稳固安装于作业基面，法兰与圆柱形主体外壳采用一体化建模逻辑，衔接处做了圆角过渡处理，既消除应力集中隐患也提升外观流畅度；圆柱外壳内部预留了传动组件与升降丝杆的安装腔体，壁厚经过合理设定，兼顾结构强度与整体轻量化需求。传动部分的齿轮建模严格遵循机械设计规范，锥齿轮的齿形参数、分度圆锥角、模数都匹配传动比要求，直齿圆柱齿轮与手摇柄的连接轴做了轴肩定位结构，手摇柄末端设置防滑握持段，符合人工操作的人机工程学要求；齿轮啮合处预留了合理的装配间隙，避免运动干涉，同时还原了真实传动的配合关系。渲染阶段采用哑光金属材质模拟铸铁基座与钢制齿轮的质感，齿轮啮合面做了轻微的光泽处理以体现机加工表面特征，蓝色背景突出机构整体轮廓，多角度渲染视图完整展示了机构的装配关系、外部形态与操作端位置。设计思路上优先考虑手动操作的省力性与传动平稳性，通过齿轮组的减速增扭设计，降低手摇操作的施力强度，整体结构紧凑无冗余部件，所有零件均可实现拆解装配，完整还原了手动升降驱动基座的工程结构特征，可作为机械传动教学、同类机构改型设计的参考三维模型，模型中各零件的尺寸参数经过匹配校验，总重量、中心高度等参数均符合设计指标要求，装配关系完全符合实际机械装配逻辑，不存在结构冲突与运动死点。
