工业氮气计量输送管路集成装置设计

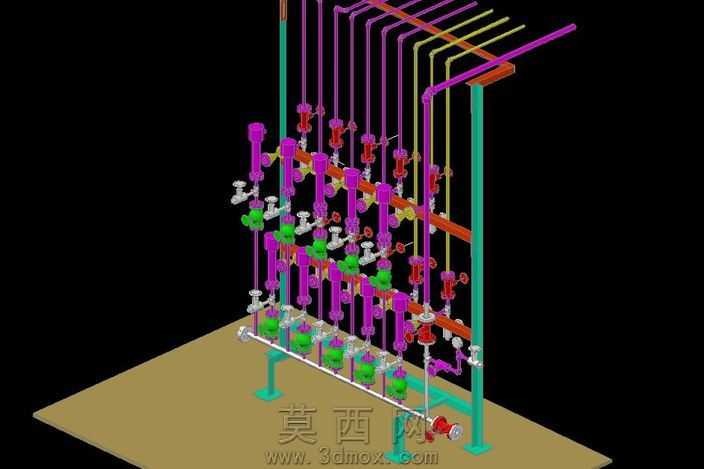

本作品为工业氮气计量输送管路集成装置的三维建模成果，建模过程中严格遵循工业流体管路设计规范，首先完成整体支撑框架的结构搭建，采用立式立柱搭配底部安装基座的结构形式，保证整套装置落地安装的结构稳定性，支撑构件的尺寸参数匹配管路排布的承重需求，避免管路运行过程中出现结构形变。建模阶段对管路系统进行分层排布设计，将不同输送路径的工艺管道按照介质流向进行规整布局，紫色、黄色、绿色、橙色等不同色彩的管路分别对应不同功能的输送支路，清晰区分计量通路、供气通路、泄压通路等不同功能管线，管线走向严格避让操作空间，同时预留充足的阀门操作间隙。模型中完整还原了管路上的各类功能组件，包括手动控制阀、计量检测元件、管路接头、固定管卡等细节部件，每类阀门的手轮结构、阀体造型、连接法兰都按照实物比例进行精准建模，管卡与支撑立柱的连接结构、管路之间的三通、弯头连接件都做了精细化还原，保证模型结构与实际工业装置完全一致。材质渲染阶段，为不同功能部件赋予对应材质属性，支撑框架与基座采用金属哑光钢材材质，工艺管道根据功能区分赋予不同的彩色涂装材质，阀门手轮采用工程塑料材质，阀体采用铸钢金属材质，通过材质光影效果区分不同部件的功能属性，提升模型的辨识度。设计过程中充分考虑装置的操作实用性，所有阀门操作端都朝向操作面排布，计量元件设置在便于观测的管路位置，底部基座预留安装固定孔位，方便现场安装固定，整套管路排布紧凑规整，在有限的安装空间内实现多支路氮气的计量、输送、通断控制功能，管路连接节点都做了密封结构的细节设计，满足工业氮气输送的密封性要求，模型可直接用于工业管路布局方案展示、安装施工指导以及相关工艺装置的配套设计参考。
