传感器用斜置双铰接连接支架结构

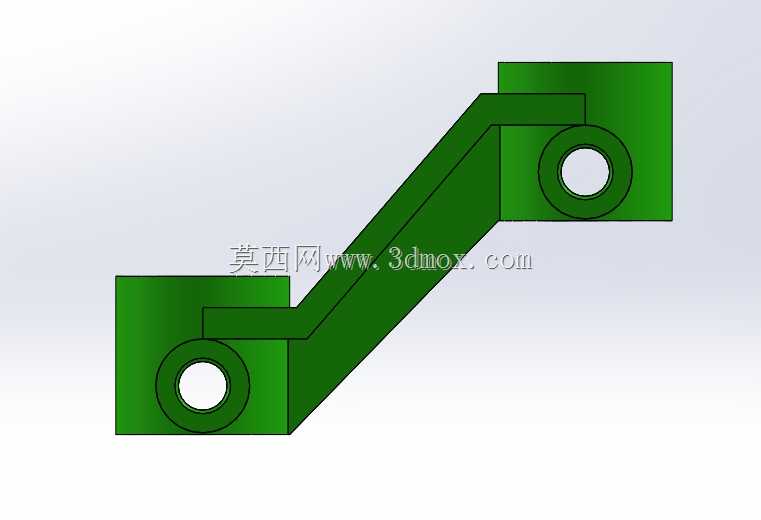

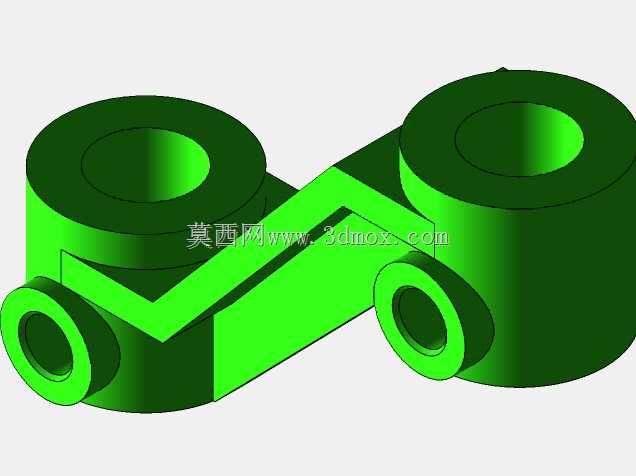

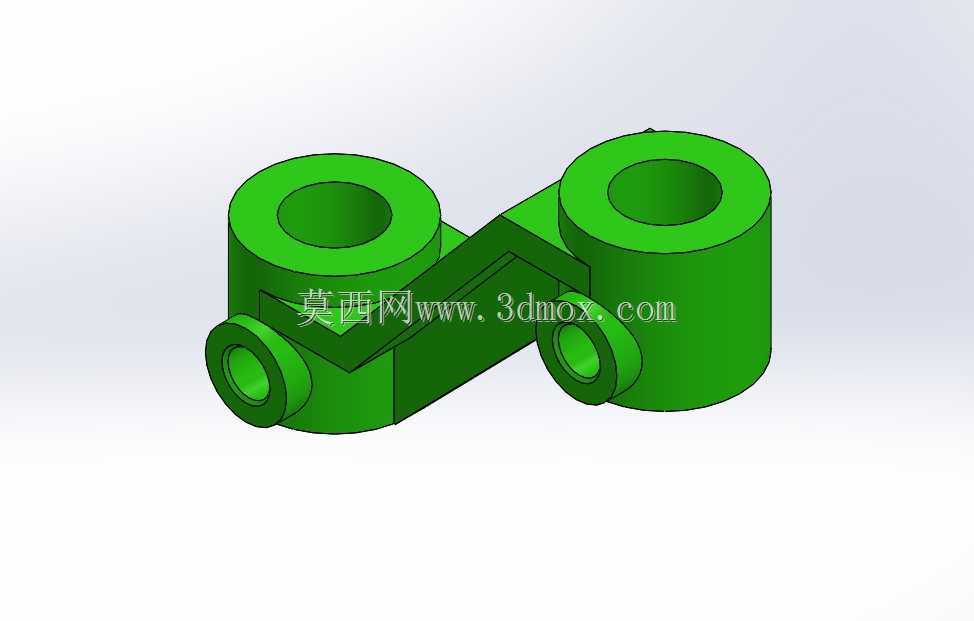

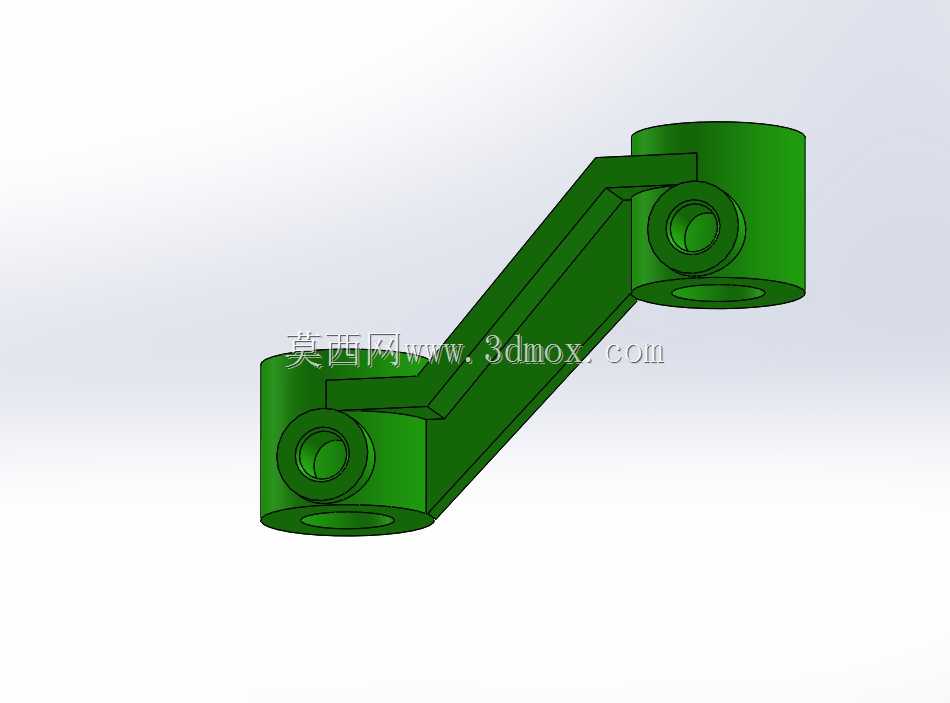

　　在工业传感检测类设备的安装布局场景中，这类斜置双铰接连接支架是承担传感单元位置固定、姿态调整与载荷传递的核心配套构件，常见于生产线位移检测工位、设备振动监测点位、工业机器人末端执行器传感模块安装等场景，用来解决传感单元与设备主体之间非平行安装面的刚性连接需求，同时预留铰接转动余量，抵消设备运行过程中产生的微幅振动与装配公差带来的安装应力。从实际使用功能来看，该构件两端的带孔同轴座体分别对应两个铰接安装点位，一端可通过销轴固定在设备的固定基座上，另一端则与传感单元的安装座铰接，中间的斜置连接臂按照两个安装点位的空间相对位置设计倾斜角度，确保传感单元的检测端面能够精准对准被测对象，避免因安装角度偏差导致的检测数据漂移、

　　信号采集失效等问题。设计过程中优先考虑了安装边界的适配性，两端的铰接座采用方块式结构，座体上的同轴通孔公差按照铰接配合的间隙要求设定，既保证销轴穿装顺畅，又不会因间隙过大导致安装后出现旷量，影响传感检测的精度。中间的斜置连接臂采用等截面的弯折结构，臂身与两端座体的连接处做了圆弧过渡处理，避免直角连接处出现应力集中，在设备长期运行受交变载荷作用时，降低连接部位疲劳断裂的风险。从安装尺寸边界来看，两端铰接孔的中心距按照常规工业传感器安装的标准间距设定，座体的平面尺寸适配常用的M4、M5规格铰接销轴，安装时不需要额外对安装面进行二次加工，可直接通过标准销轴完成与基座、传感单元的连接。斜臂的倾斜角度经过空间干涉校核，

　　在整个铰接转动的行程范围内，臂身不会与周边的设备管线、相邻结构件发生碰撞，同时臂身的截面厚度经过刚度校核，在承受传感单元自重以及设备运行带来的冲击载荷时，形变量控制在传感检测允许的精度范围内，不会因支架形变导致传感单元的检测位置偏移。这类支架在设计时没有多余的冗余结构，整体结构紧凑，在满足连接刚度与安装调节需求的前提下，尽可能压缩了自身的占用空间，适合在设备内部安装空间局促的传感检测点位使用。两端的铰接座端面设计为平整的加工面，安装时可与配合件的端面完全贴合，保证铰接转动时的同轴度，避免出现卡滞、转动不畅的问题。在实际选型应用时，可根据具体的安装点位间距、所需倾斜角度对臂长、倾斜角度做参数化调整，适配不同型号、

　　不同安装要求的传感单元，不需要重新做整体结构的颠覆性设计，能够缩短传感安装配套构件的设计周期，降低非标结构件的加工成本。该结构的受力路径清晰，外部载荷从一端铰接座传入，经过斜置臂身传递到另一端铰接座，力流传递过程中没有出现突变的截面，整体受力均匀，在承受额定载荷时不会出现局部应力过高的问题，能够满足工业现场长期连续运行的可靠性要求。
