工业厂房吊轨式滑动木门结构设计

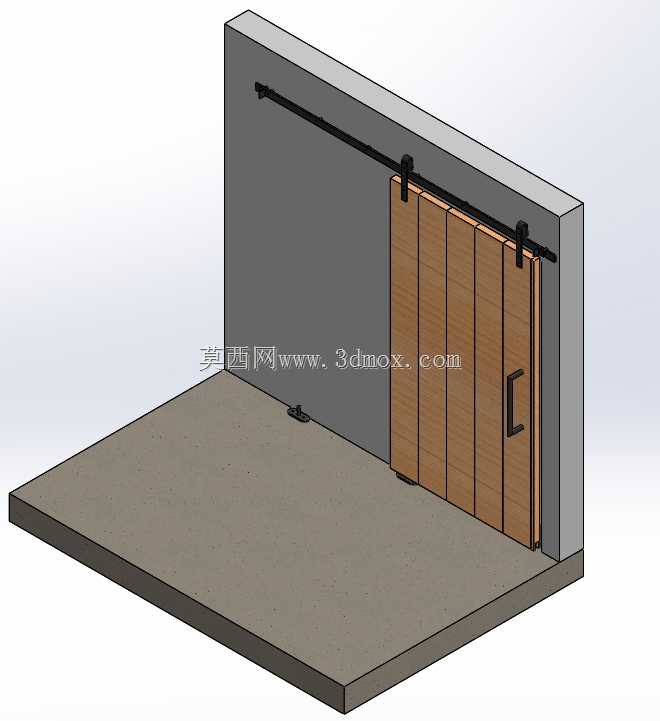

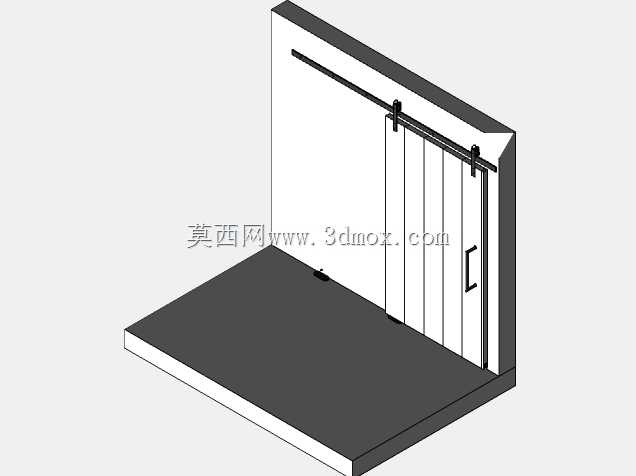

　　这款吊轨式滑动木门的结构设计，最初是针对工业辅助车间、仓储分区隔断这类需要大尺寸通行开口、同时对地面平整度要求不高的场景做的方案，区别于普通平开门需要预留门扇开合半径的问题，滑动式的开合逻辑能把开门占用的侧向空间完全省出来，对于车间内频繁转运物料、需要预留叉车通行宽度的通道来说，这种结构能最大化利用通道的有效通行宽度，不会因为门扇开合挤占物料转运的动线。

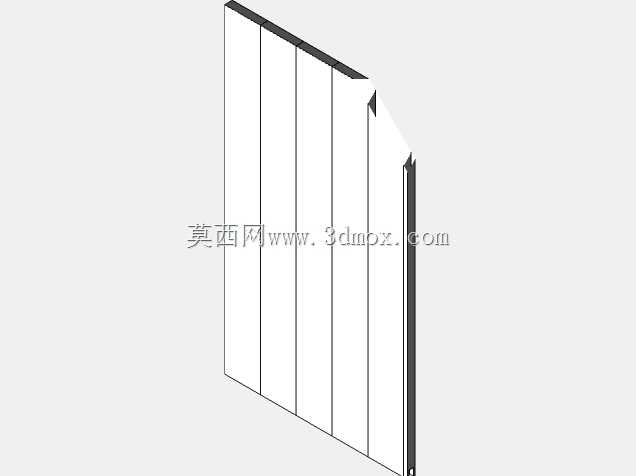

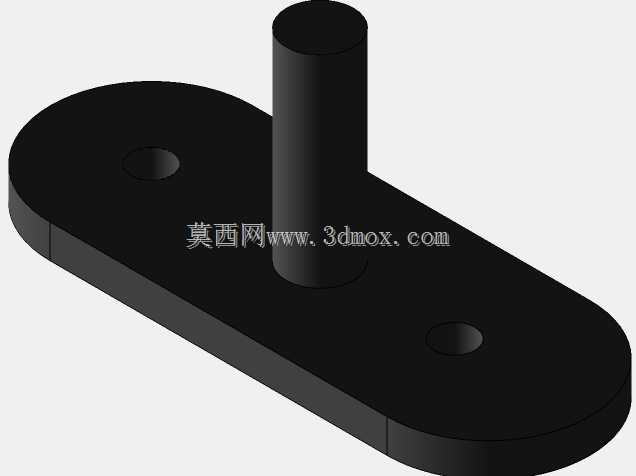

　　从实际使用的功能逻辑来看，整套结构的承重完全依托顶部的吊轨组件，地面仅设置了简易的导向限位件，不需要在地面开槽埋设轨道，既避免了车间地面积灰、杂物卡入轨道导致门扇卡滞的问题，也不会破坏现有环氧地坪的完整性，后期如果需要调整隔断位置，整套门体的拆装移位工作量远小于地轨式平移门。门扇采用多块实木条拼接的结构，既保留了木质构件的隔音、保温特性，拼接式的结构也能抵消木材本身的湿胀干缩变形量，避免整板木门在温湿度变化较大的车间环境里出现翘曲、开合卡滞的问题。

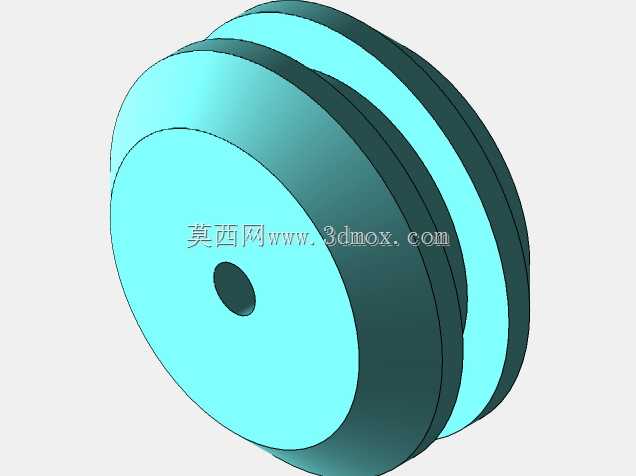

　　设计过程中首先确定的是吊轨的安装边界，顶部轨道通过膨胀螺栓直接固定在混凝土结构梁或者承重墙体上，轨道的安装水平度公差控制在每米长度不超过1mm，避免门扇因为轨道倾斜出现自行滑移的问题；吊轮组件采用内嵌式轴承的滚轮，和轨道的接触间隙控制在0.2-0.5mm之间，既保证滑动时的顺畅度，也不会因为间隙过大导致门扇推拉时出现晃动。门扇的侧边做了45度倒角封边处理，既避免木质边缘磕碰掉渣，也能在门扇闭合时和侧边的密封胶条更好贴合，提升隔断区域的隔音防尘效果。

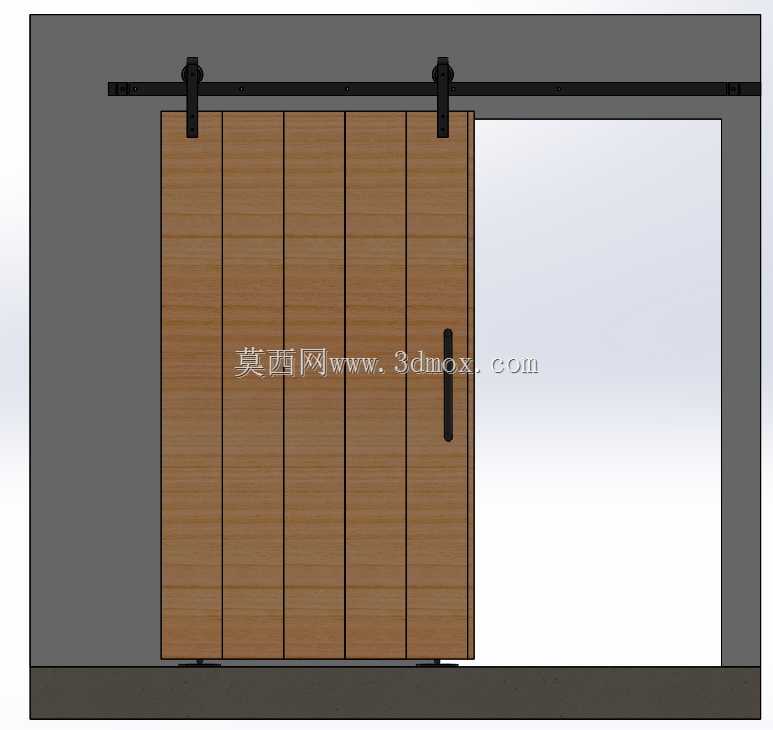

　　尺寸边界上，这套结构适配的通行开口宽度范围在1.2m到2.4m之间，门扇高度可以根据现场门洞高度在2m到2.6m区间调整，顶部轨道的总长度需要做到门扇宽度的2.2倍以上，保证门扇完全推开时能完全让出通行开口，不会遮挡通道的有效宽度；地面导向件的安装位置需要和顶部轨道的垂直投影对齐，偏差不超过2mm，导向件和门扇底部的导向槽间隙控制在1mm左右，既能限制门扇的前后晃动量，也不会因为接触过紧增加推拉的阻力。门扇上配置的长条形拉手安装高度距离完成地面1.1m，符合大部分操作人员的站立操作高度，推拉时不需要弯腰或者抬手，长时间使用也不会产生操作疲劳。

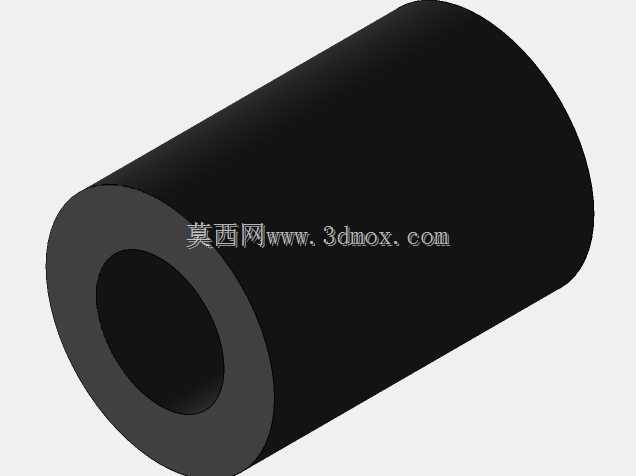

　　从结构可靠性的角度，吊轮和门扇的连接点采用了加厚的镀锌钢挂件，每个挂件和门扇的连接采用4颗自攻螺丝穿透门扇的横向加强筋，避免长期推拉导致连接点松动；轨道的两端都设置了橡胶缓冲限位块，门扇推到行程端点时会先接触缓冲块，避免硬碰撞导致轨道固定件松动或者门扇边角磕碰损坏。考虑到工业场景的使用频率，整套滑动结构的设计滑动寿命不低于5万次开合，日常维护只需要定期在吊轮轴承处加注少量润滑脂，不需要复杂的保养流程，适合运维人员配置较少的生产厂区使用。另外木质门扇的表面做了清漆封闭处理，能抵御车间内少量的油污、粉尘附着，日常清洁只需要用湿抹布擦拭即可，不会因为污渍渗入木材导致表面发黑发霉。
