带砖墙体配套双开钢制推拉门结构设计

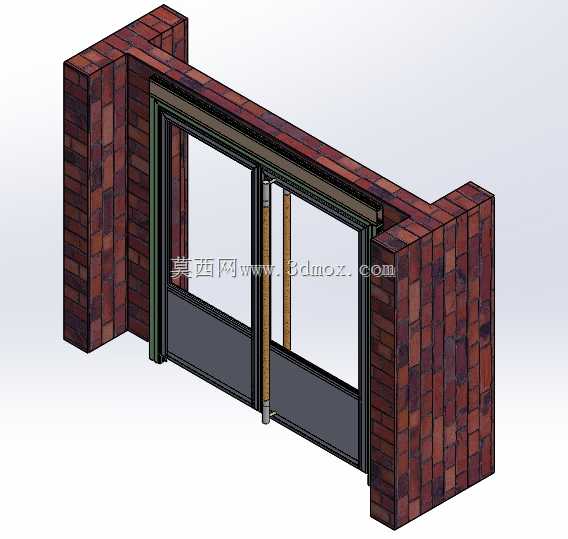

　　这款钢制推拉门的设计，核心围绕商用建筑入口的实际使用需求展开，首先要明确的是它的安装边界——必须嵌入两侧砖砌墙体预留的门洞内，建模阶段就已经把墙体的砌筑厚度、门洞的净宽净高作为硬约束，门体的外框尺寸完全贴合常规公建项目的门洞预留标准，两侧墙体采用红砖砌筑的常规构造，厚度匹配240mm标准砖墙模数，门顶轨道的安装位置完全藏于门洞上方的过梁下方，不会额外占用室内吊顶空间，也不会在外侧突出墙面影响建筑外立面的整洁度。

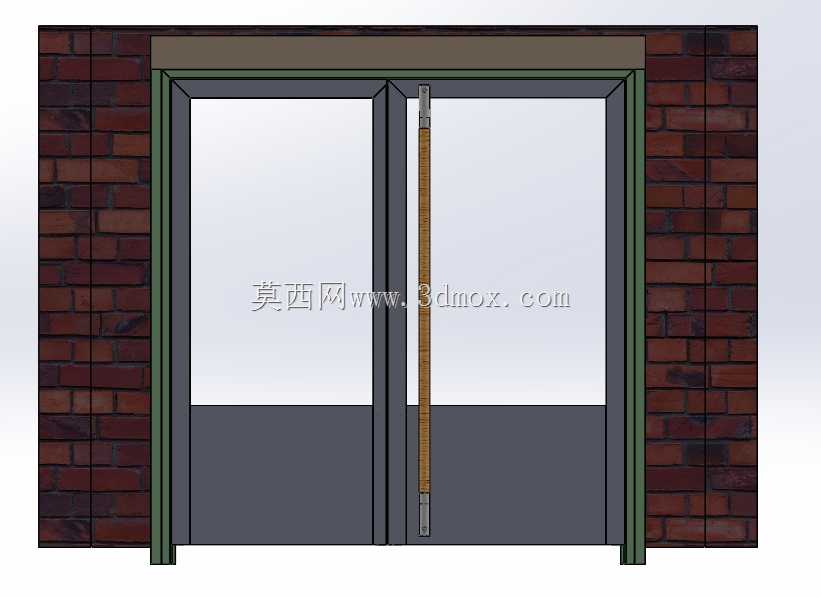

　　从实际使用场景来看，这类钢制门多用于商业店铺、办公空间入口或者工业建筑的人行通道，相比普通平开门，推拉结构不会占用门洞前后的通行空间，人员进出或者搬运小件物料的时候，不需要预留门扇开启的回转半径，在通道宽度有限的场景下优势非常明显。设计的时候特意把扶手作为重点优化的部分，扶手采用竖向长杆结构，安装位置在两扇门的对开侧边，高度覆盖成年人站立时手部自然抬起的舒适操作区间，从距离地面0.9m的位置一直延伸到1.4m高度，不管是不同身高的使用者，还是手持物品需要侧身开门的场景，都能很方便地抓握施力，扶手和门扇的连接点做了隐藏式的固定结构，不会在门扇外侧突出多余的连接件，既保证了结构强度，也兼顾了外观的简洁性。

　　门扇本身采用框架加嵌板的结构，外框是冷弯成型的钢制型材，型材的截面尺寸经过受力校核，完全能承受日常频繁推拉的载荷，不会出现长期使用后框体变形的问题；门扇下半部分采用整块钢制蒙皮，上半部分预留透明嵌板的安装槽，实际生产中可以根据需求安装钢化玻璃或者其他透光板材，兼顾入口的采光需求和下半部分的防撞击性能，毕竟日常使用中门扇下半部分很容易被推车、行李或者进出人员的腿脚磕碰，整块钢制蒙皮的抗冲击能力远高于全玻璃结构，能有效降低后期维护更换的成本。

　　轨道部分采用上承重的结构设计，门扇的全部载荷都由顶部的轨道承担，地面只需要安装导向限位件，不会在地面形成凸起的轨道槽，避免行人绊倒或者杂物卡入轨道影响推拉顺畅度，顶部轨道的截面做了防尘设计，日常的灰尘、飘落的杂物不容易积存在轨道内部，能大幅减少后期清洁维护的频率，滑轮组件采用内嵌式安装，藏在门扇顶部的框体内部，从外侧完全看不到滑轮结构，既美观也能避免滑轮被外力磕碰损坏。

　　安装的时候需要注意，两侧的钢制边框必须和砖砌墙体做可靠的固定连接，固定点的间距按照不超过600mm的标准设置，每个固定点都采用膨胀螺栓穿透框体深入墙体内部，保证整个门体的安装强度，不会因为长期推拉出现框体松动的问题；两扇门的对合位置做了密封胶条的安装槽，关闭状态下胶条被压紧，能有效阻隔室外的灰尘、冷风或者噪音传入室内，提升入口位置的密封性能。

　　从建模的细节来看，所有型材的拼接位置都做了符合实际加工工艺的切口处理，没有出现三维建模中常见的构件干涉问题，扶手的固定件、门扇的合页（这里是推拉滑轮组件）、密封胶条的安装位都预留了准确的装配间隙，拿到模型之后可以直接根据实际项目的门洞尺寸调整参数，不需要再重新梳理构件之间的装配关系，不管是做建筑入口的方案可视化，还是拆解构件做生产加工的图纸深化，都能直接复用模型的结构逻辑，省去从零开始建模的大量时间。另外门体和砖墙的衔接位置也做了收边结构的建模，实际安装后收边件会盖住框体和墙体之间的安装缝隙，不需要额外做抹灰收边处理，能大幅缩短现场安装的工期，也能避免后期墙体和门框衔接位置出现开裂的问题。
