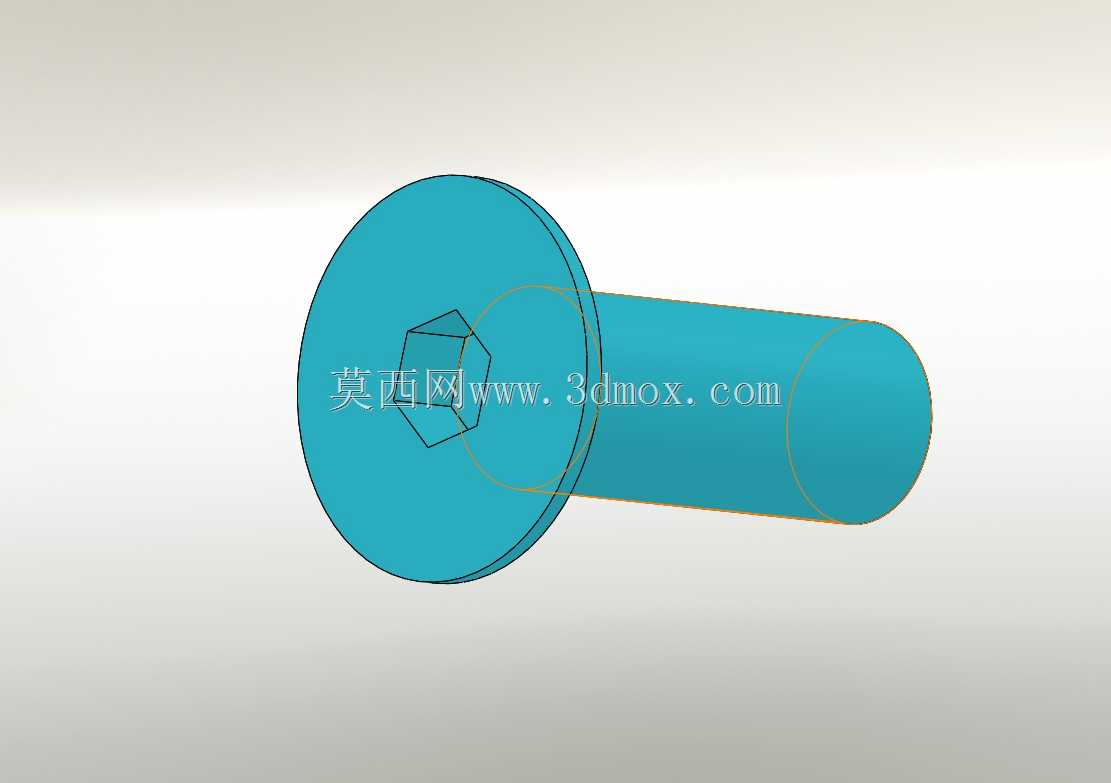

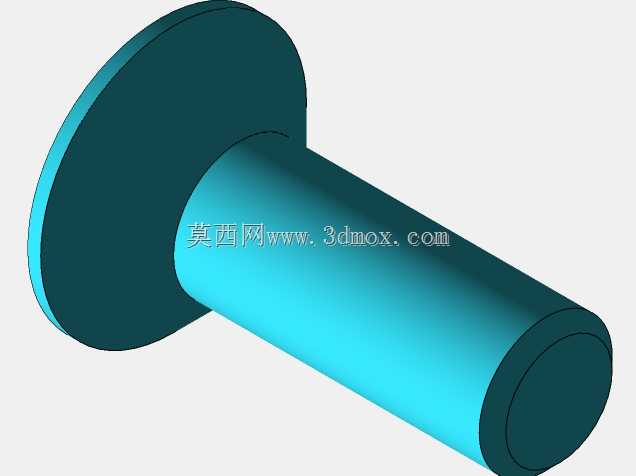

内六角沉头M10规格紧固螺钉结构

　　在各类机械装配、工装夹具搭建、自动化设备模组拼接的场景里，沉头内六角螺钉是出现频率极高的紧固连接件，这款M10规格的沉头螺钉，适配绝大多数需要沉头安装的紧固工位，能避免螺钉头突出安装面带来的干涉、刮蹭问题，在钣金覆盖件安装、模具模板锁紧、仪器仪表外壳固定这类对安装面平整度有要求的场景中，这类螺钉的适配性远高于外六角或者盘头螺钉。从实际使用的角度看，沉头结构的设计核心是让螺钉头部完全沉入预制的沉孔内，安装完成后螺钉顶面与被连接件表面齐平，既可以降低设备运行过程中突出部件勾挂管线、剐蹭操作人员的风险，也能让设备外表面保持整洁平整，在食品加工设备、医疗检测仪器这类对外表面易清洁性有要求的设备上，沉头螺钉的应用占比非常高，

　　没有突出的结构就不会残留清洁死角，符合相关行业的卫生设计要求。这款螺钉的内六角驱动结构，相比十字槽、一字槽的驱动形式，能承受更大的锁紧扭矩，在需要较高预紧力的钢件连接工位，内六角槽的受力接触面积更大，反复拆装也不容易出现槽口滑牙的问题，配套的内六角扳手也更容易实现沉孔内的操作，不会因为空间受限出现扳手打滑的情况。从设计维度看，这款螺钉的杆部长度为30mm，适配总厚度在15mm到25mm之间的被连接件组合，预留足够的螺纹啮合长度来保证连接强度，沉头部分的锥角采用通用的90度标准锥度，和市面上绝大多数标准沉孔钻的加工角度匹配，现场加工沉孔的时候不需要定制特殊角度刀具，普通的台钻、加工中心都能快速完成对应安装孔的加工，

　　不需要额外调整工艺参数。螺纹部分采用标准M10粗牙螺纹，螺距1.5mm，属于通用紧固螺纹规格，不管是钢件攻丝还是配合标准螺母使用，都能直接适配市面上的通用标准件，不需要定制特殊规格的配合件，能大幅降低装配环节的配件采购成本和管理难度。在实际选型的时候，需要注意安装位置的沉孔深度要大于螺钉头部的厚度，避免螺钉头无法完全沉入导致安装面出现缝隙，同时要根据被连接件的材质确定钻孔和攻丝的尺寸，铝合金、塑料这类软质材料上使用的时候，要适当增加螺纹啮合长度，避免螺纹滑牙导致连接失效；钢件、铸铁这类硬质材料上使用的时候，只要保证至少5倍螺距的啮合长度，就能满足绝大多数静载荷场景的紧固需求。这类沉头螺钉在安装的时候，要注意沉孔的同轴度，

　　如果沉孔和螺纹底孔不同轴，螺钉锁紧的时候会出现头部偏斜，既无法保证安装面齐平，也会让螺钉承受额外的弯曲应力，长时间受振动载荷的情况下容易出现螺钉断裂的问题。在有振动的工况下使用时，还可以配合螺纹胶或者防松垫圈使用，避免设备运行过程中螺钉出现松动脱落的问题。从建模的角度看，这类标准件的建模需要严格遵循通用紧固件的尺寸公差，头部的内六角槽尺寸、沉头锥面角度、螺纹大径小径的尺寸都要符合通用标准，不然在装配仿真的时候会出现干涉，导出工程图的时候也会和实际加工的配件尺寸不匹配，导致现场装配出现问题。很多新手建模的时候容易忽略沉头头部的厚度和锥面的衔接圆角，实际生产中螺钉头部和杆部的衔接位置有微小的过渡圆角，能降低应力集中，提升螺钉的抗疲劳强度，建模的时候还原这个细节，才能让后续的有限元受力分析结果更贴近实际使用情况，不会出现应力计算值偏差过大的问题。在做整机装配的时候，这类标准件可以直接复用进装配体，不需要重复建模，能大幅提升结构设计的效率，同时要注意在装配层级里给这类紧固件预留正确的安装空间，保证扳手操作空间足够，不然实际装配的时候会出现扳手无法伸入、没法锁紧的问题。
