半圆对合式双接口管夹固定座结构

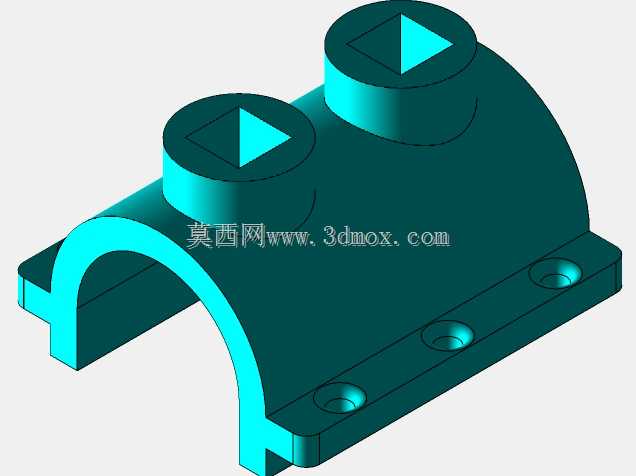

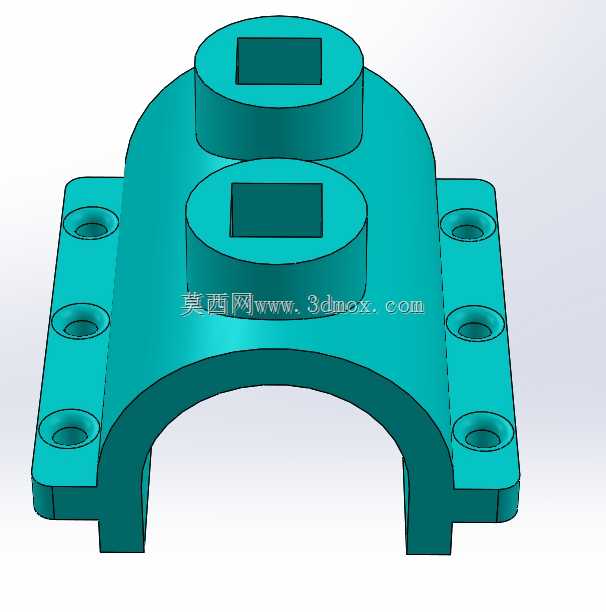

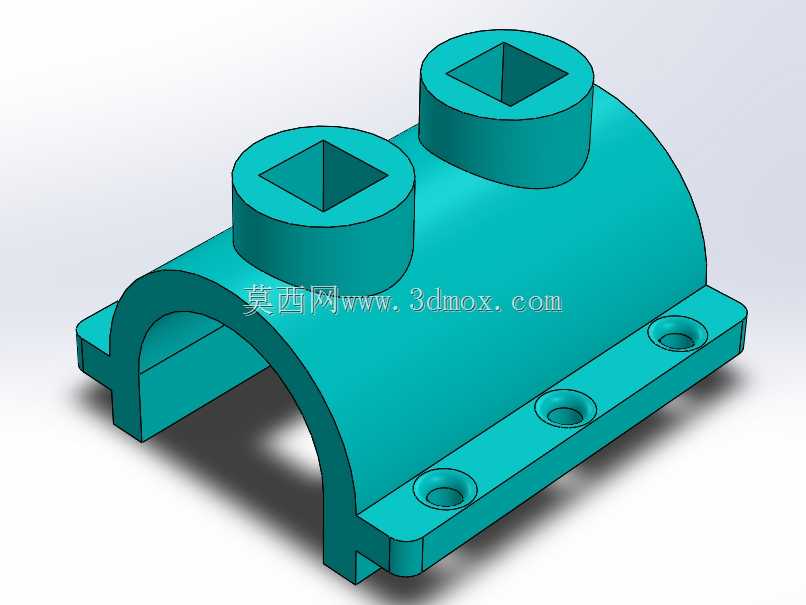

　　该零件属于管路系统配套的夹持固定类构件，主要应用在液压管路、气动管线、传感器安装支架的现场布设场景中，适配外径与零件内圆弧面匹配的圆管类构件，可实现管线沿安装基面的贴装固定，同时顶部的两个带方孔凸台可作为外接传感器、管路接头或者定位销的安装接口，无需额外在管体上焊接支架，避免焊接应力造成的管体变形问题。从结构设计逻辑来看，主体采用半圆弧对合的基础构型，下半部分为开放式半圆槽，使用时可与另一半对称的同规格扣合件配合，通过侧边法兰上的安装孔穿入螺栓实现对管体的环抱夹紧，这种对开式结构不需要从管线端部穿入安装，可在管线布设完成后任意点位加装固定，适配现场改造、管线维修时的加装需求，相比整体式管卡的安装灵活性更高。

　　侧边的安装法兰沿半圆槽两侧水平延伸，法兰上均匀布置三个沉头安装孔，孔位的中心距与圆弧面的同轴度公差控制在0.1mm以内，安装时沉头孔可容纳螺栓头部，保证安装后法兰底面与安装基面完全贴合，不会出现螺栓头凸起造成的安装间隙，三个孔的排布方式可避免夹紧时零件出现翘曲，保证夹紧力沿管体圆周方向均匀分布，不会出现局部应力集中压伤薄壁管体的问题。顶部的两个圆柱形凸台沿圆弧面的轴向排布，凸台中心加工有贯通的方形孔，方孔的设计相比圆孔可传递更大的扭矩，当需要在凸台上安装转角传感器、管路节流旋钮或者定位锁销时，方孔结构可避免构件转动，不需要额外设置防转销钉，简化配套零件的结构设计；两个凸台的高度差根据安装基面与外接构件的避让距离设定，

　　保证外接构件安装后不会与下方的管体产生干涉，凸台根部做了R2的圆角过渡，降低注塑或者机加工时的应力集中系数，避免长期受载后根部出现开裂问题。从安装边界来看，零件的总宽度由两侧法兰的外边缘尺寸决定，安装时需要在基面预留对应宽度的平整安装面，法兰底面的平面度公差要求为0.05mm，保证安装后不会出现倾斜；半圆槽的内径尺寸与适配管体外径采用间隙配合，单边间隙控制在0.2-0.3mm，既方便安装时扣合到管体上，又不会因为间隙过大造成夹紧后管体出现偏心；顶部凸台的方孔尺寸采用标准公差等级，可直接适配标准规格的方头连接件，不需要二次修配。在实际使用场景中，这类构件常应用在自动化设备的气路管线固定、工程机械的液压管路夹持、

　　实验台架的传感器安装定位等场景，相比传统的焊接式管支架，这种装配式结构可灵活调整安装位置，拆装维护时不需要破坏原有管线，同时集成的安装接口可减少额外支架的使用，精简整体结构的零件数量。设计时重点考虑了夹持力的分布均匀性，法兰上的螺栓孔位置距离半圆槽的边缘距离经过反复校核，保证螺栓拧紧后，圆弧面的变形量均匀，对管体的抱紧力沿轴向和周向都能保持一致，不会出现局部过紧夹坏软管或者局部过松造成管线滑动的问题；凸台与主体圆弧面的连接位置做了加厚处理，当凸台上安装的构件受侧向力时，力可通过加厚的连接部位传递到整个主体结构上，不会出现凸台断裂的问题。零件的壁厚设计保持均匀，主体壁厚与法兰厚度、凸台壁厚的差值控制在30%以内，若采用注塑工艺生产可避免出现缩痕、翘曲等成型缺陷，若采用铝合金机加工生产则可减少材料去除量，降低加工成本；所有外露的棱边都做了C0.5的倒角处理，避免安装时划伤操作人员，也不会割伤接触到的软管外层保护层。
