带安装支座的定滑轮组结构设计

项目分类:通用机械零部件 发布时间:2022-03-03 ID:563118
  • 带安装支座的定滑轮组结构设计
  • 带安装支座的定滑轮组结构设计
  • 带安装支座的定滑轮组结构设计
  • 带安装支座的定滑轮组结构设计
  • 带安装支座的定滑轮组结构设计
  • 带安装支座的定滑轮组结构设计
  • 带安装支座的定滑轮组结构设计
  • 带安装支座的定滑轮组结构设计
  • 带安装支座的定滑轮组结构设计
  • 带安装支座的定滑轮组结构设计

  在各类轻载物料平移、线缆导向、小型牵引机构的传动链路里,这类带一体式安装支座的定滑轮组是非常常见的受力导向部件,它不承担动力输入输出的变速功能,核心作用是改变牵引索的受力方向,同时为柔性牵引件提供稳定的滚动支撑,避免牵引索在转向位置出现硬弯折、摩擦剐蹭,大幅降低牵引过程的阻力损耗。从实际应用场景来看,这类滑轮组常出现在小型起重设备的导向端、自动化生产线的线缆牵引工位、实验测试台的加载力转向位置,甚至部分小型输送设备的张紧端也会采用同结构的滑轮组件,适配钢丝绳、尼龙牵引绳、同步带等多种柔性牵引介质。

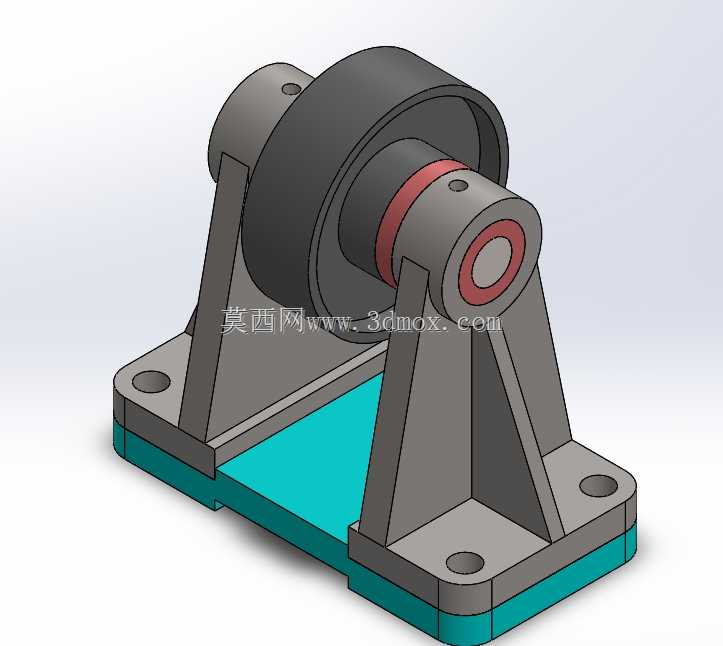

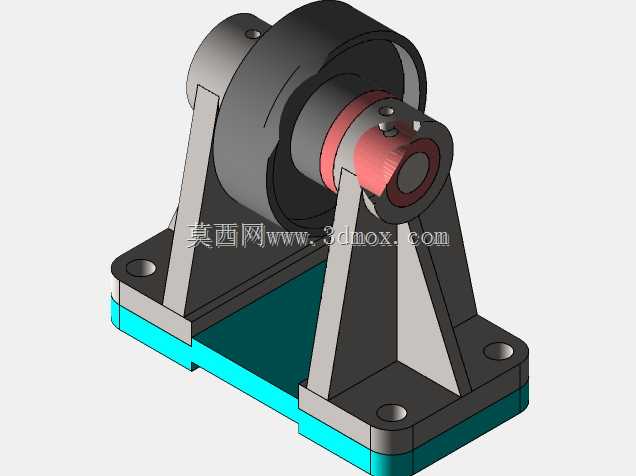

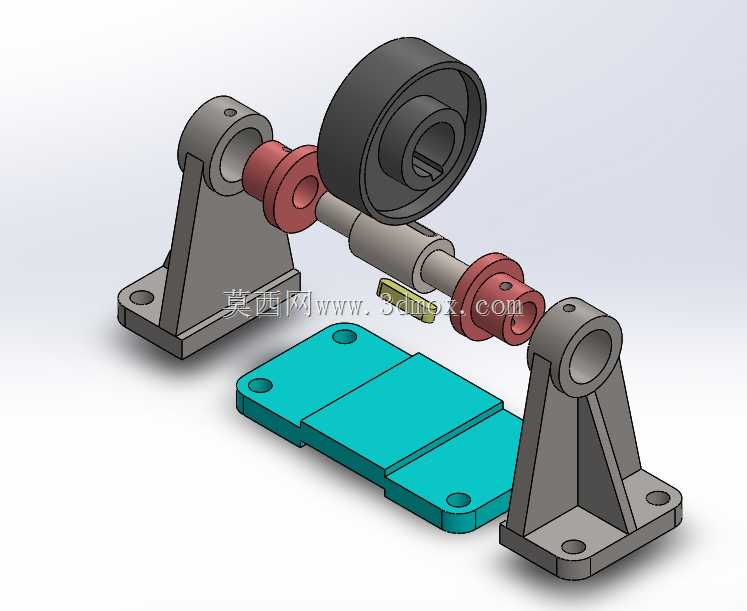

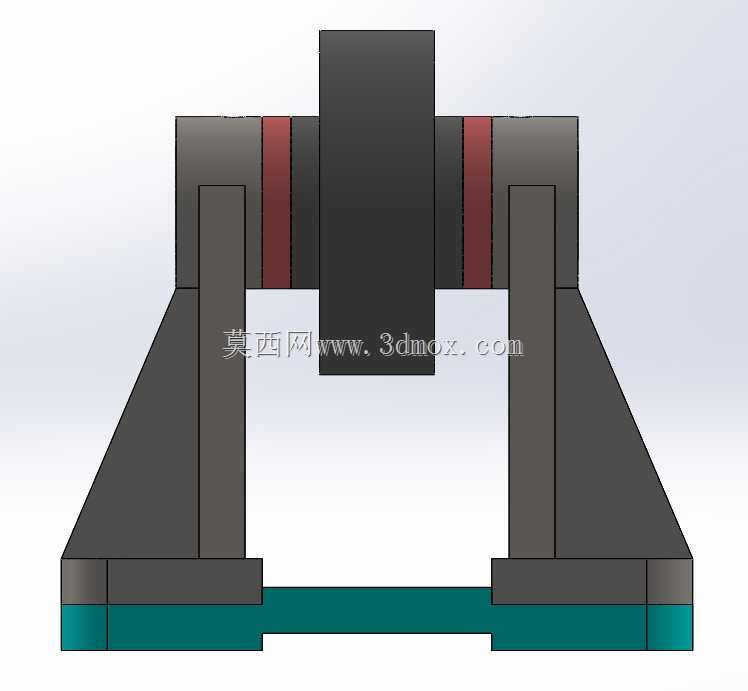

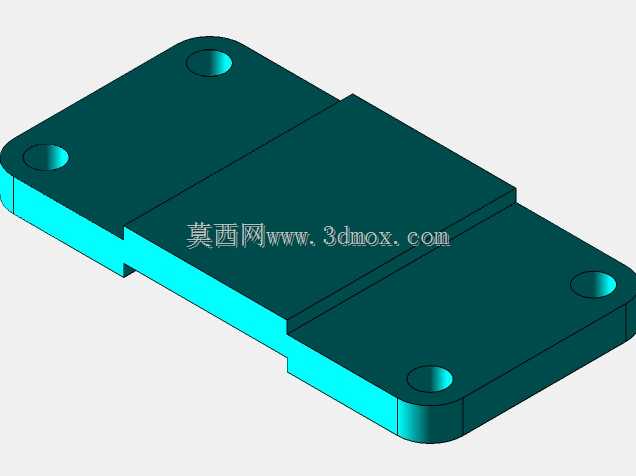

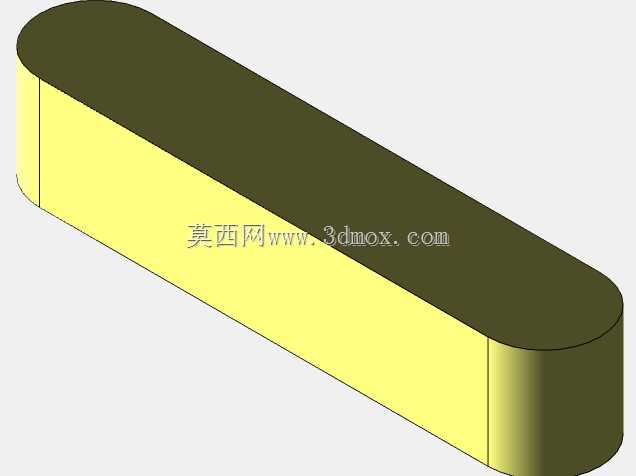

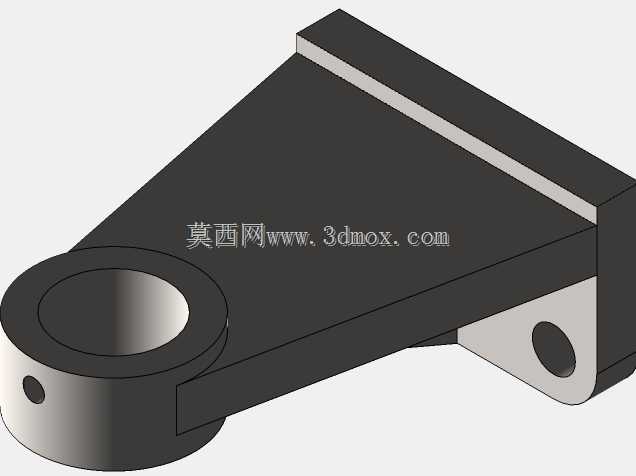

  整个结构的设计逻辑完全围绕受力稳定性展开,底部是带四个安装沉孔的一体式安装底板,底板下方设置了一层缓冲垫结构,安装时可以通过螺栓穿过沉孔将整个组件固定在设备机架或者安装基础上,沉孔的设计能够让螺栓头完全沉入板面以下,避免突出的螺栓头干涉其他部件的运动,也能保证安装面的平整性。两个三角形的支撑立板对称焊接或者栓接在底板上,立板与底板之间设置了加强筋结构,用来抵消滑轮受拉时对立板产生的倾覆力矩,避免长期受力后立板出现外张变形,保证两个支撑点的同轴度。

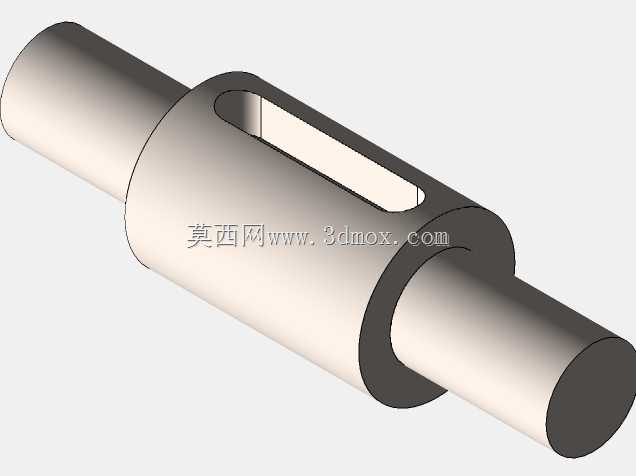

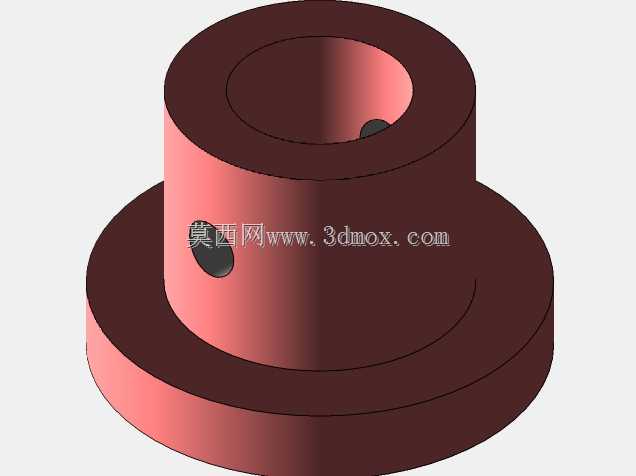

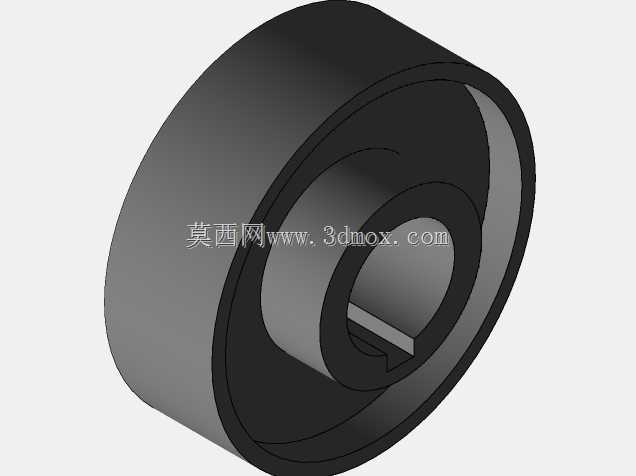

  滑轮主体通过中心转轴架设在两个立板之间,转轴与立板的配合位置设置了轴套类耐磨结构,减少转动过程中的磨损,滑轮轮缘采用了内凹的绳槽设计,绳槽的弧度经过匹配设计,能够刚好贴合常用牵引绳的外径,避免牵引绳在轮槽内出现滑脱、偏磨的问题,轮槽表面做了光滑处理,降低牵引绳运动时的摩擦损耗。转轴的一端设置了轴向定位结构,防止转轴在转动过程中出现轴向窜动,另一端预留了润滑注油的位置,方便日常维护时加注润滑脂,延长转动副的使用寿命。

  从安装边界来看,整个组件的安装孔位间距、立板高度、滑轮外径都是经过匹配设计的,安装时需要保证滑轮的绳槽中心与牵引索的受力方向完全共面,避免牵引索在运动过程中出现偏载,导致轮缘不均匀磨损或者立板受侧向力变形。设计建模过程中,需要重点校核几个关键尺寸:首先是两个立板的轴承安装孔同轴度,同轴度误差过大会导致转轴转动卡滞,增加牵引阻力;其次是绳槽的深度与宽度,需要匹配对应规格的牵引件,既要保证牵引件不会从槽内脱出,也要避免槽宽过大导致牵引件在槽内左右窜动;另外底板的安装孔位置需要适配常用的机架安装型材孔距,降低现场安装的打孔改造成本。

  在实际选型使用时,需要根据牵引的最大拉力来校核转轴的抗剪强度、立板的抗弯强度以及滑轮轮体的抗压强度,避免过载使用导致结构变形或者断裂。这类定滑轮组因为结构简单、维护方便、导向稳定,在很多不需要复杂变速的牵引场景里都能替代复杂的导向机构,大幅降低设备的制造成本与维护难度,建模时所有配合面的公差都按照中等精度的机械配合要求设置,既保证装配的顺畅性,也不会因为公差过松导致运行过程中出现晃动异响。
