扁钢UPN型材拼接临边防护钢栅栏

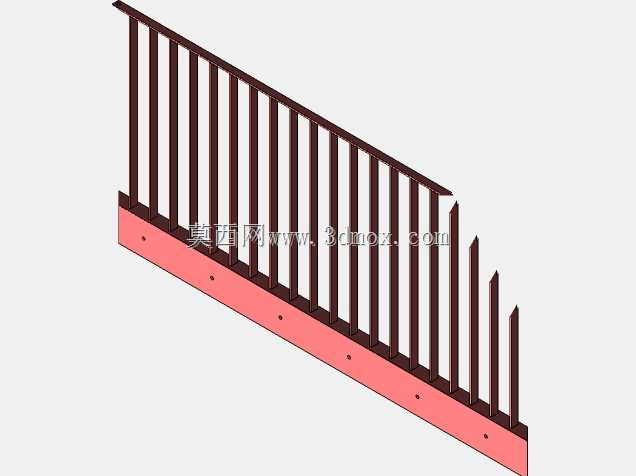

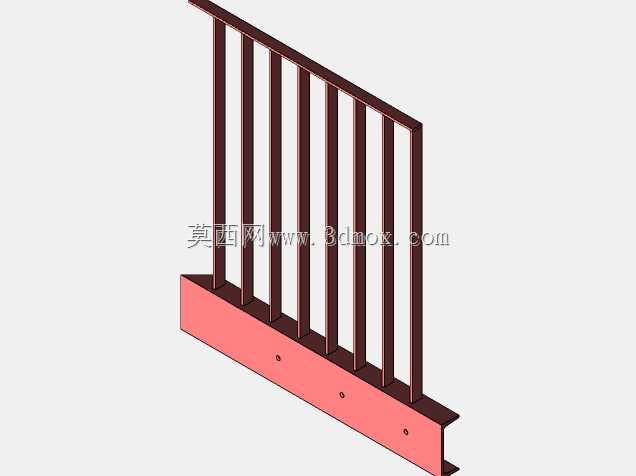

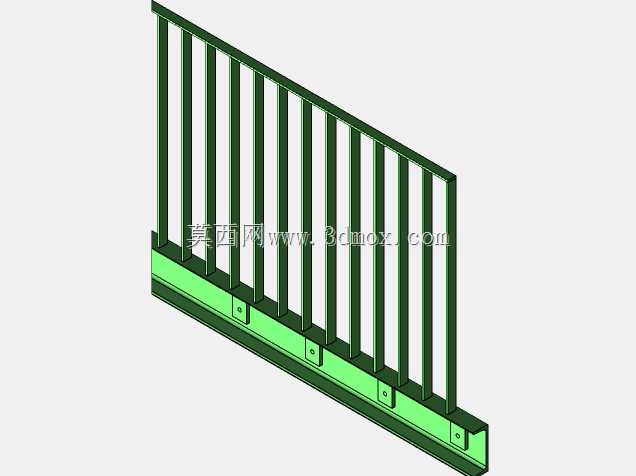

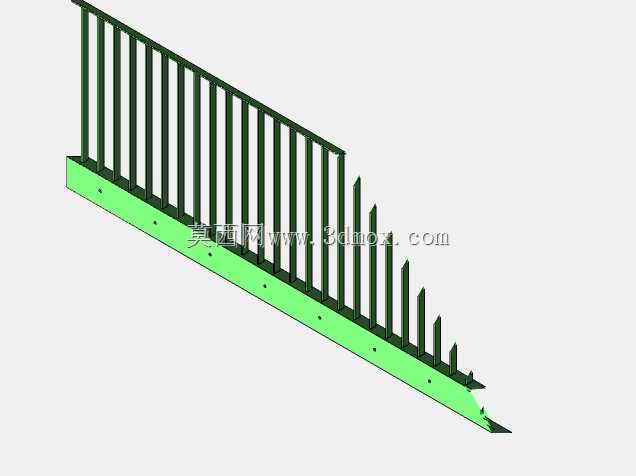

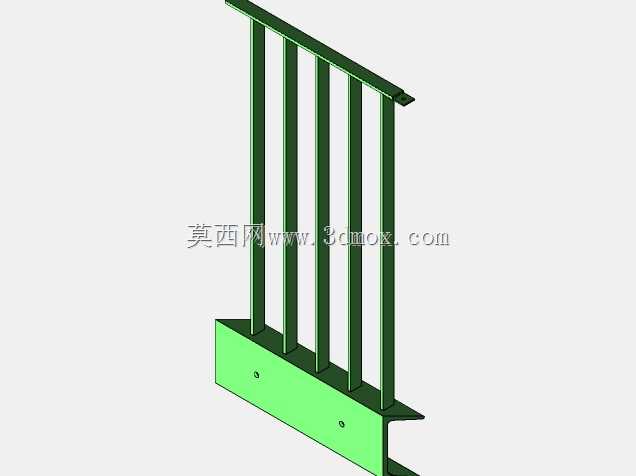

　　做厂区检修平台、建筑施工临边、工业步道侧方的防护设计时，这类钢栅栏是选型频次极高的构件，不同于民用装饰类护栏，工业场景下的钢栅栏核心要满足防坠落、抗侧向冲击、安装适配性强的硬性要求，不能只做外观造型。这套钢栅栏的主体受力框架采用UPN槽钢作为底梁，这种型材的截面惯性矩在同重量型钢里表现优异，底梁直接承担栅栏整体的竖向承重以及侧向受冲击时的传力作用，底梁上预打安装孔位，可直接通过膨胀螺栓与混凝土基面、钢平台面板做刚性连接，不需要额外做复杂的转接件，现场安装时能大幅减少配焊、打孔的工作量。栅栏的竖向栏杆采用等规格扁钢制作，扁钢的排布间距严格控制在安全规范要求的范围内，避免人员肢体意外探出，同时扁钢的棱边做了倒钝处理，不会在安装、

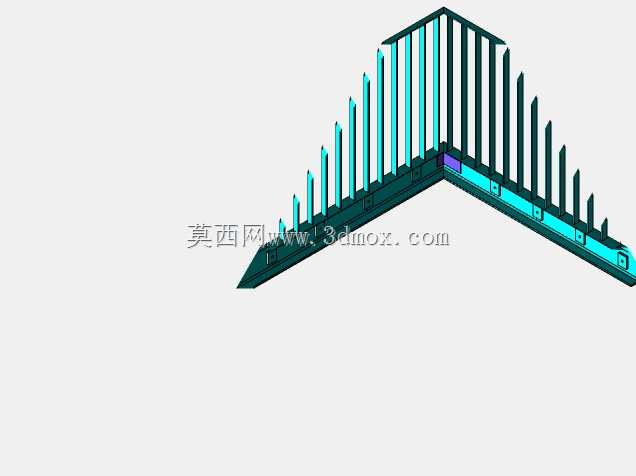

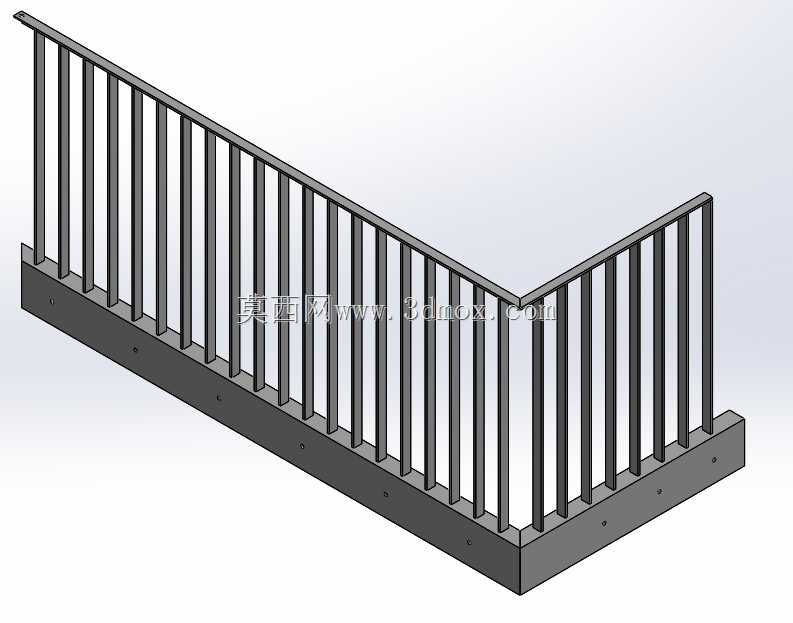

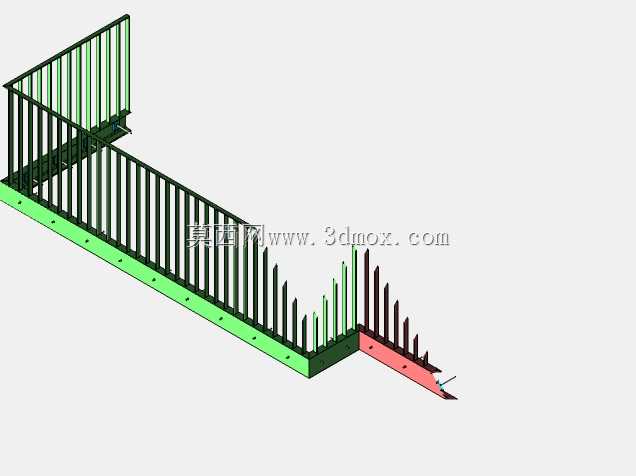

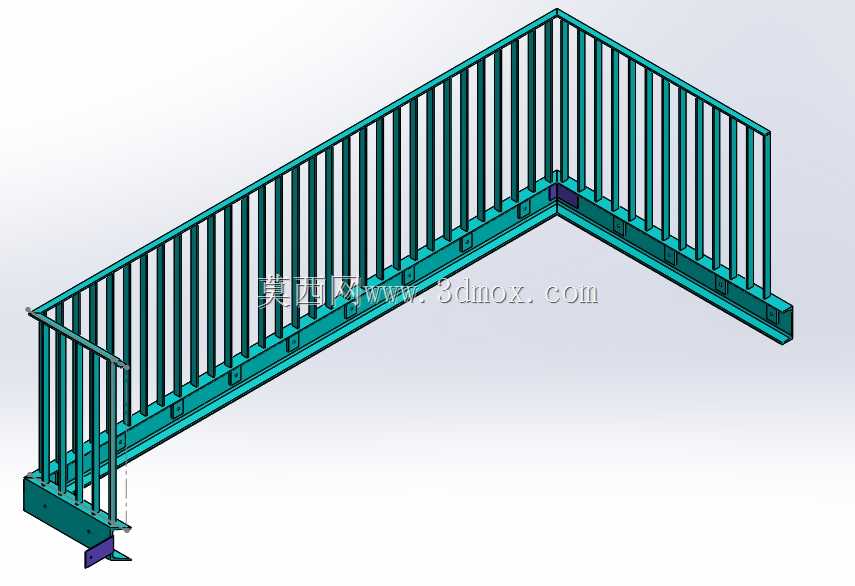

　　使用过程中划伤作业人员。从结构设计逻辑来看，这套栅栏做了转角适配的分段设计，图中可见两段栅栏呈直角拼接，贴合墙体转角处的临边边界，不需要现场切割改型就能直接适配直角临边的防护需求，两段栅栏的拼接处采用共用立柱的设计，既减少了构件数量，也保证了转角位置的防护连续性，不会出现防护缺口。在实际应用场景中，这类钢栅栏可覆盖工业厂房内的设备平台临边、建筑施工阶段的楼层临边、市政管廊的步道侧边、厂区卸货平台的边缘防护等多个场景，不同场景下只需要调整单段栅栏的长度即可适配，通用化程度较高。设计时充分考虑了安装边界的适配性，栅栏的后侧可直接贴合砌体墙面安装，底梁的安装孔位做了长圆孔设计，允许现场安装时存在一定的基面误差，不需要因为孔位偏差重新扩孔。

　　竖向栏杆与底梁、顶部扶手的连接采用满焊工艺，焊后做焊渣清理与防腐涂装，整体的防腐层可适应户外露天、工业厂房内多粉尘、轻微腐蚀的使用环境，不需要频繁做防腐维护。从外形尺寸来看，单段栅栏的高度符合工业防护护栏的标准高度要求，底梁的宽度刚好匹配常规步道的边缘安装宽度，不会占用过多的步道通行空间，扶手的高度位置符合人员倚靠时的人体工程学尺寸，人员在临边位置作业时可临时倚靠扶手，不会出现硌身、高度不足的问题。不同于圆管类护栏，扁钢制作的竖向栏杆抗侧向变形能力更强，当受到人员意外倚靠、小型物件撞击时，不会出现明显的弯折变形，能持续保持防护性能。整套栅栏的构件全部采用标准型钢加工，没有特殊定制的异形截面构件，加工时可直接采购成品型材下料、焊接、

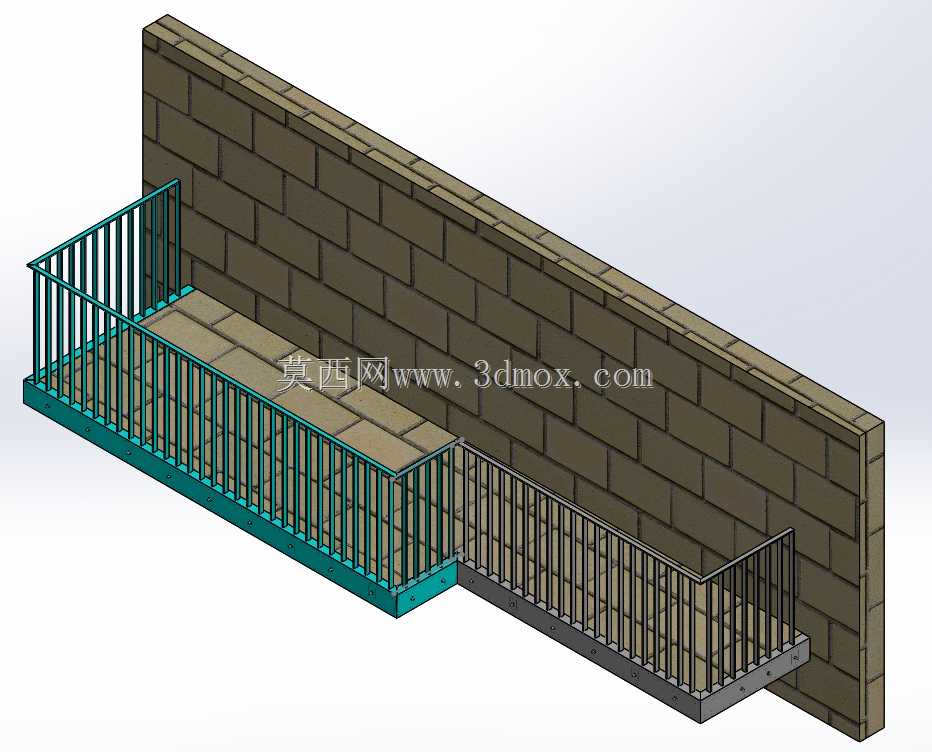

　　涂装，加工成本可控，加工周期短，适合批量生产应用。在做三维建模时，这套模型完整还原了型材的截面特征、安装孔位的位置与尺寸、拼接处的连接结构，结构设计人员在做整体平台、临边防护的排布设计时，可直接调用该模型做装配排布，快速统计构件数量，生成准确的材料清单，不需要从零开始绘制护栏构件，能大幅提升设计效率。同时模型还原了栅栏与砌体墙面的安装贴合状态，设计人员可直接参考该安装形式，调整不同项目中栅栏与墙体、平台的连接节点，避免出现安装干涉、防护缺口的问题。
