该结构属于传感检测单元配套的机械支撑载体,核心功能是为被测回转类工件提供稳定的转动支撑基准,同时配合内置传感元件完成工件转动过程中的参数采集,常见于精密零件圆度检测、小型回转件动平衡测试、带材张力检测等工业检测场景。在实际产线应用中,这类支撑结构多布置在检测工位的进料端与检测端衔接位置,既可以作为独立检测台的核心支撑模块,也可以集成到自动化检测流水线中,配合上料机械手完成工件的自动装夹与检测。

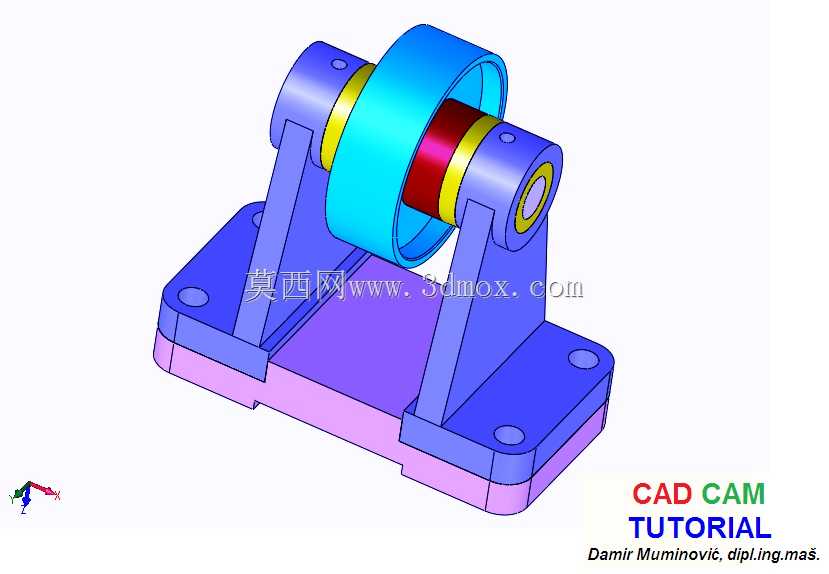

从结构设计逻辑来看,整个组件采用对称式双立板支撑布局,底部为带安装沉孔的分体式底座,下层底座为整板式安装基础,上层通过螺栓与立板连接为整体,这种分层设计既可以降低整体加工难度,也能在支撑面磨损后单独更换上层连接块,减少维护成本。两侧立板上开设同轴的轴承安装孔,孔位加工时严格保证同轴度公差控制在0.02mm以内,避免转轴转动时出现卡滞或跳动超差的问题。中间的滚轮组件为核心工作部件,滚轮外圈采用高耐磨的工程塑料或淬火钢材质,根据被测工件的材质不同可以更换不同表面硬度的滚轮套,避免划伤工件表面;滚轮内部的转轴两端通过深沟球轴承与立板连接,轴承端设置防尘密封盖,防止车间环境中的金属碎屑、粉尘进入轴承滚道,延长轴承使用寿命。滚轮与转轴之间设置隔套,一方面调整滚轮的轴向位置,保证滚轮处于两侧立板的中心位置,另一方面也能传递转动扭矩,避免滚轮与转轴之间出现相对滑动。
在安装边界方面,底座上的四个安装沉孔采用对称分布设计,孔距适配常见的工业铝型材安装槽间距,既可以直接通过T型螺栓固定在铝型材工作台上,也可以通过膨胀螺栓固定在铸铁检测平台上,安装时需要保证底座上平面的平面度公差不大于0.03mm/m,避免立板安装后出现倾斜导致转轴同轴度超差。整个结构的整体高度控制在120mm-150mm区间,滚轮中心到底座安装面的高度为80mm左右,适配多数小型回转件的检测高度要求,滚轮的直径为60mm,宽度为30mm,可以支撑直径在20mm-100mm之间的回转类工件,支撑载荷不超过5kg,满足小型精密零件的检测需求。
设计过程中重点考虑了传感元件的集成空间,在一侧立板的轴承端预留了传感器安装位,可以安装光电转速传感器、扭矩传感器或者振动传感器,传感器的引线通过立板内部的走线槽引出到底座侧面的接线口,避免走线外露影响工件装夹。滚轮的转动阻力经过严格控制,空载状态下转动扭矩不大于0.01N·m,保证被测工件转动时不会因为支撑阻力过大影响检测精度。在实际使用时,需要定期在轴承注油孔处加注润滑脂,周期根据车间环境确定,一般为每3个月加注一次,同时定期检查滚轮表面的磨损情况,当滚轮表面圆度跳动超过0.01mm时需要及时更换滚轮套,避免影响检测结果的准确性。
这类支撑结构相比传统的V型块支撑,具备转动阻力小、同轴度高、可集成传感元件的优势,在精密检测场景中可以有效降低人工装夹的找正时间,提升检测效率,同时对称式的结构设计也保证了支撑刚度,在工件高速转动时不会出现明显的振动,保证传感元件采集的数据稳定可靠。
