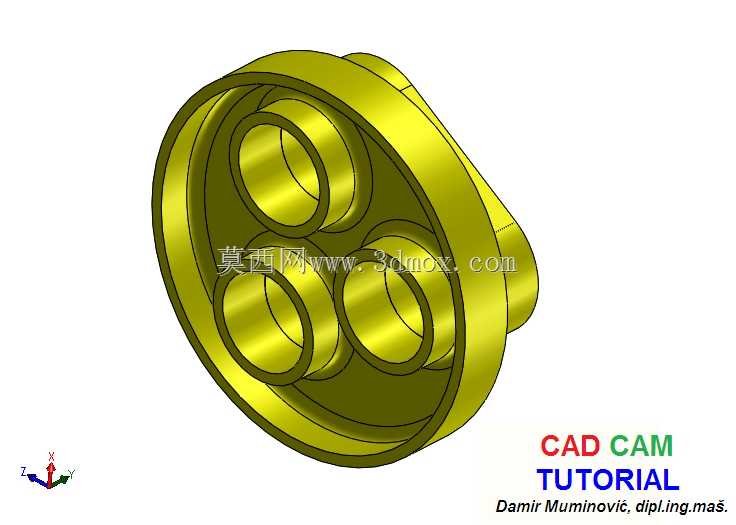

多通道集成式传感端连接基座结构

　　该结构属于传感检测系统中的端侧集成连接部件，主要应用在多通路流体参数检测、气路信号采集类传感设备的前端安装场景，常见于工业过程控制的气路检测台、小型液压试验台、环境监测多参数采样探头的端座位置，用来同时承接三路独立介质通路的对接，同时作为传感核心元件的承载安装基体。从实际使用场景来看，这类基座大多安装在检测管路的末端，需要同时对接三路独立的采样管路，将不同位置采集的介质导入对应传感检测腔，避免多通路介质出现串扰，同时自身要承担管路对接的拉拔力、介质工作压力带来的结构载荷，还要保证和传感主体外壳的同轴装配精度，避免安装偏斜导致的密封失效。设计阶段首先考虑的是通路的独立性，三个内孔通道采用等径圆周排布，每个通道的内壁都做了光滑过渡处理，

　　减少介质流动的沿程阻力，通道之间的壁厚经过核算，在常规0.6MPa工作气压、1.2MPa液压工况下不会出现壁面渗漏或者结构变形，通道入口端做了倒角导向，方便外接管路或者快插接头的装配，不会因为锐边切割密封胶圈导致密封失效。基座的外轮廓采用带定位凸耳的圆盘结构，外侧的两个对称凸耳上预留了安装孔位，安装时可以通过螺栓直接固定在传感主体的端面上，凸耳的位置和安装孔的中心距严格匹配传感主体的安装孔位，装配时不需要额外调整对位，凸耳和主体圆盘的过渡位置做了圆角加强，避免安装拧紧螺栓时出现应力集中导致的凸耳断裂。基座的外圈采用阶梯轴结构，大直径端的外圆和传感外壳的内孔采用间隙配合，装配时可以直接插入外壳内孔实现径向定位，

　　配合面的粗糙度控制在Ra1.6，保证装配后不会出现径向晃动，同时阶梯面可以作为轴向定位面，压紧后可以保证基座和外壳之间的密封垫片压缩量均匀，不会出现偏压导致的泄漏。三个内孔通道的出口端都做了环形密封槽，用来安装O型密封圈，密封槽的深度和宽度按照对应线径的密封圈标准设计，保证密封圈压缩率在20%-30%的合理区间，既可以保证密封效果，又不会因为压缩量过大导致密封圈过早老化失效。从安装边界来看，该基座的最大外圆直径适配常规直径40mm规格的传感外壳，整体轴向长度控制在25mm以内，不会占用过多的传感设备内部空间，三个内孔的通径为8mm，适配常规外径8mm的快插接头或者硬管对接，安装凸耳的螺栓孔适配M4规格的内六角螺栓，

　　安装时螺栓的拧紧力矩控制在2.5N·m即可，既可以保证压紧力足够，又不会因为力矩过大导致塑料材质的基座出现开裂。实际选型时需要注意，该基座的介质兼容性，常规采用POM或者黄铜材质加工，POM材质适用于常规空气、水基介质的检测场景，黄铜材质适用于低压油类介质的检测场景，如果是腐蚀性介质场景需要更换为PVDF或者316L不锈钢材质的同结构基座。建模过程中需要重点关注三个内孔的位置度公差，保证三个通道和后端传感检测元件的对接位置偏差不超过0.1mm，避免对接错位导致的介质泄漏或者信号采集偏差，同时外圆配合面和内孔通道的同轴度公差要控制在0.05mm以内，保证装配后整体的同轴度，避免和外壳装配后出现偏斜。另外基座的内壁和外壁的过渡位置都做了圆角处理，没有尖锐的棱角，一方面可以减少加工过程中的应力集中，另一方面装配时不会划伤操作人员或者损坏密封元件，外侧的凸耳边缘也做了倒钝处理，避免安装时割手。这类集成式基座相比传统的单通路接头拼接结构，减少了外接管路的数量，整体结构更加紧凑，安装维护更加方便，同时减少了接头位置的泄漏点，提升了整个传感检测系统的可靠性，在多参数集成式传感器的结构设计中应用十分广泛，建模时可以通过参数化设计调整内孔通径、外圆直径、安装孔位的尺寸，快速适配不同规格的传感产品需求。
