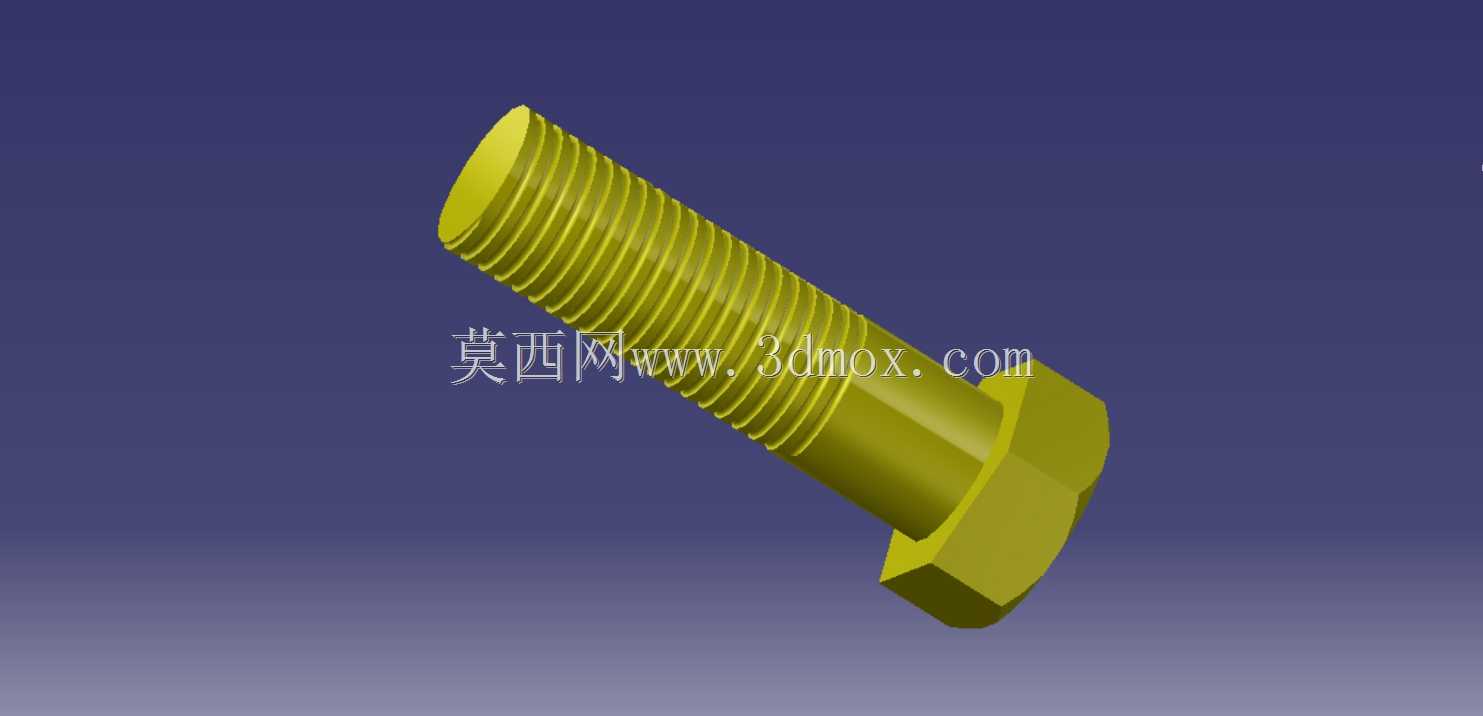

外六角全牙M24紧固螺栓结构设计

　　在重型钢结构拼接、大型设备机座固定、重载传动机架装配的场景里，M24规格的外六角螺栓是承担大载荷连接的核心基础零件，这类螺栓的选型与建模精度，直接影响整套连接副的预紧力控制、抗剪切性能与长期服役稳定性。从实际工程落地的角度看，这类螺栓的设计首先要匹配对应公称直径的螺纹公差，全牙段的螺纹牙型采用普通公制三角牙，牙型角60度，牙底设置合理的圆弧过渡，避免应力集中在螺纹根部，在承受交变载荷的连接场景下，这个过渡圆弧的尺寸偏差会直接决定螺栓的疲劳寿命，建模时不能简单用螺旋线扫掠忽略牙底的圆角细节。

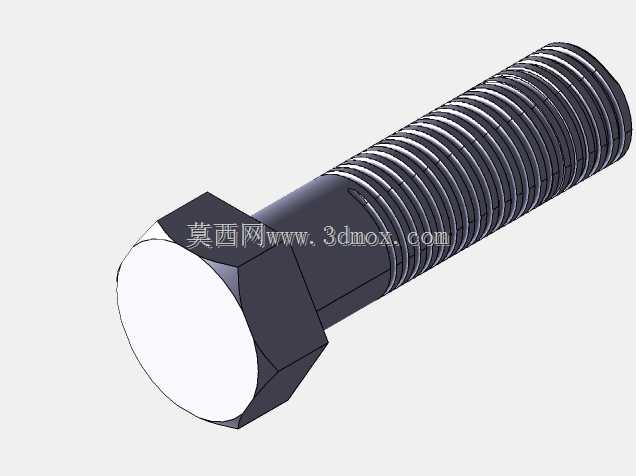

　　螺栓头部采用标准外六角结构，对边宽度、头部厚度都匹配常规重型扳手的操作空间，六角头与螺杆衔接的位置设置了45度倒角，既可以在安装时引导螺栓顺利穿入安装孔，也能避免衔接位置的锐边割伤安装人员，同时减少热处理时的应力开裂风险。螺杆部分的全牙设计，适配不同厚度的被连接件组合，不需要额外计算光杆段的匹配长度，在钢结构连接板叠厚存在公差波动的现场，全牙结构的适配性更强，不会出现光杆段过长导致螺母无法拧到有效预紧位置的问题。

　　从安装边界来看，这类M24螺栓的穿装孔直径通常预留25-26mm的间隙，建模时需要考虑螺栓穿入后的径向活动余量，在做装配干涉检查时，不能把螺栓外径和安装孔设置为零间隙配合，要预留现场安装的调整空间。螺栓末端的倒角设计，除了引导螺母旋入，也能避免螺纹起始端的牙型磕碰损伤，在仓储和转运过程中，末端的磕碰是导致螺纹副卡滞的常见原因，建模时保留这个倒角特征，也能为后续的出图、工艺编制提供准确的结构依据。

　　在做三维建模的时候，螺纹段的收尾部分需要做合理的退刀结构，虽然滚压工艺加工的全牙螺栓退刀槽不明显，但模型里要体现螺纹收尾的渐消特征，避免出现螺纹在螺杆末端突然截断的不符合加工实际的结构。六角头的六个承压面要保证与螺杆轴线的垂直度，这个形位公差直接影响预紧时的受力均匀性，如果承压面倾斜，拧紧时螺栓会受到附加的弯曲应力，实际承载能力会下降30%以上，建模时需要严格控制头部端面与螺杆轴线的垂直约束，不能出现结构上的倾斜偏差。

　　这类螺栓常搭配平垫、弹垫或者重型螺母使用，在做部件装配建模时，要预留出垫片的安装空间，螺栓伸出螺母的长度要控制在2-3倍螺距，既保证螺纹啮合的有效扣数满足载荷要求，也不会因为伸出过长浪费安装空间、干涉周边其他零部件。在矿山设备的机架连接、重型输送线的支架固定、大型风机的底座安装场景里，这类M24螺栓的预紧力通常需要用扭矩扳手按照规定扭矩拧紧，模型里的结构尺寸要和对应的扭矩要求匹配，比如头部厚度要能承受拧紧时的扳手扭矩，不会出现头部拧断的问题。

　　从设计思路上，这类标准紧固件的建模不需要做过多的非标改动，核心是还原标准件的真实结构细节，让设计人员在装配选型时能准确判断安装空间、干涉情况，同时为后续的有限元受力分析提供准确的模型基础，比如螺纹牙的接触面积、头部承压面的面积这些参数，都会直接影响有限元分析的结果准确性，如果建模时简化掉牙型细节、忽略头部的过渡圆角，分析出来的应力集中位置和实际偏差会很大，无法指导实际的选型和强度校核。
