哈斯EC-1600卧式加工中心设备结构

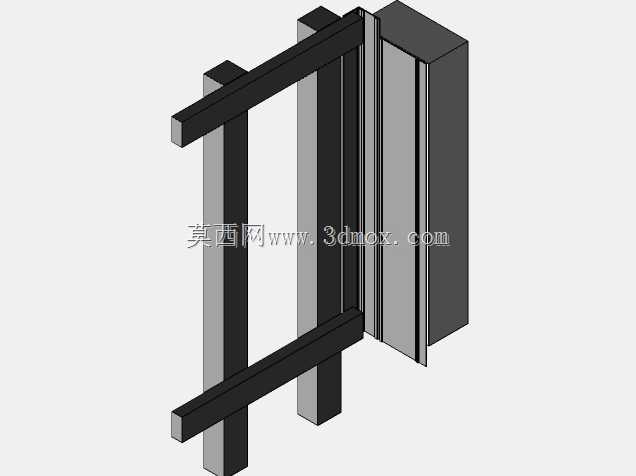

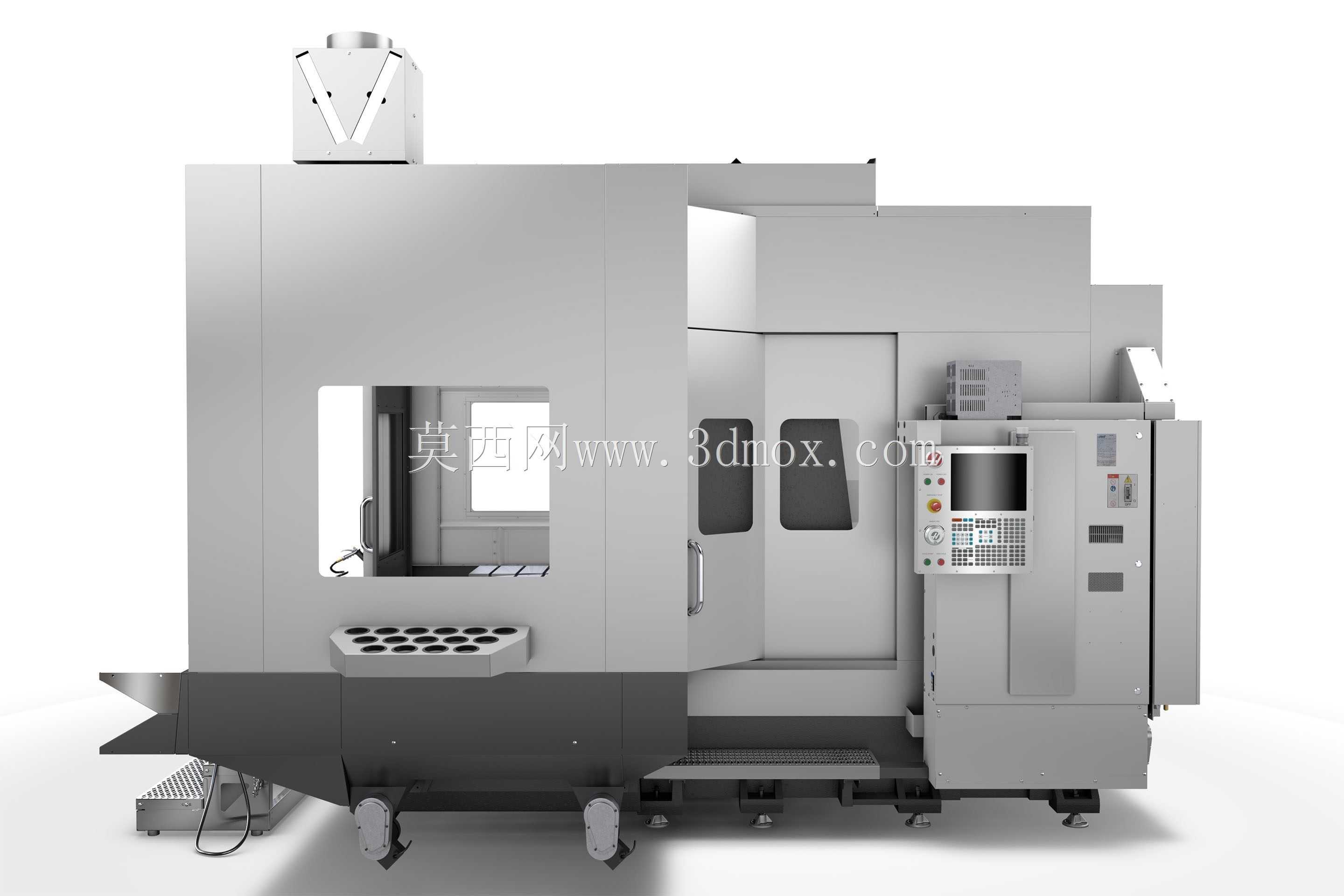

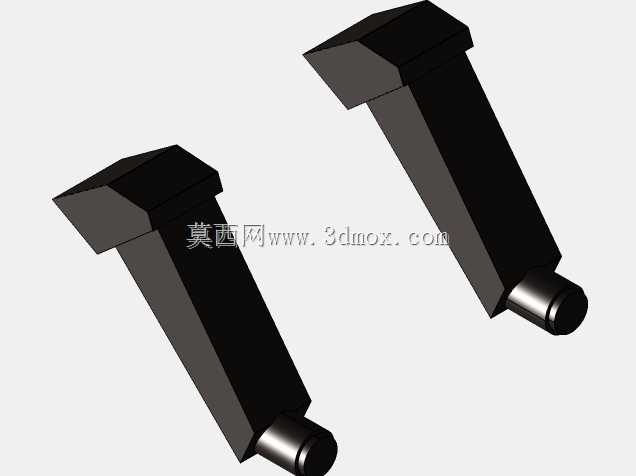

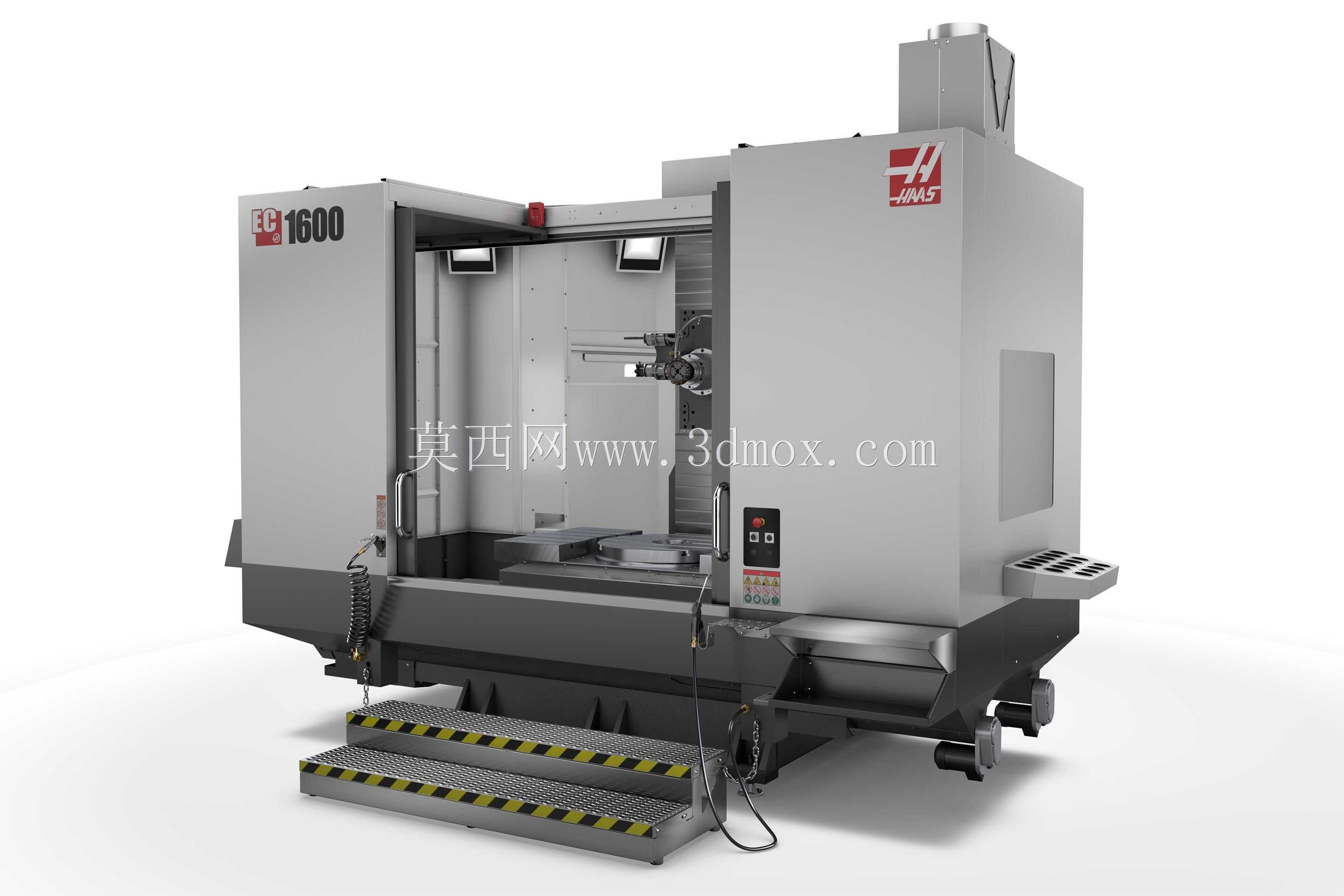

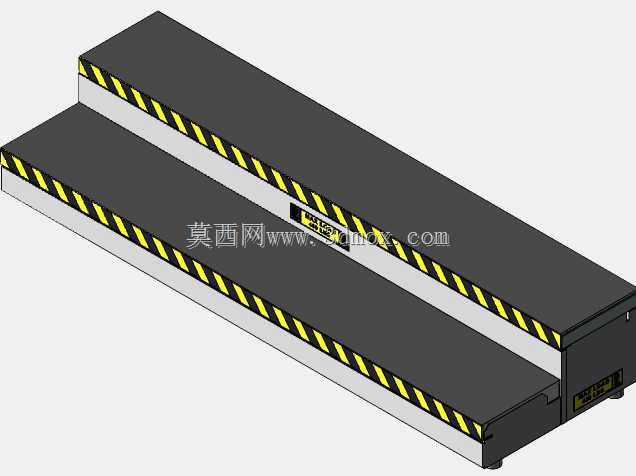

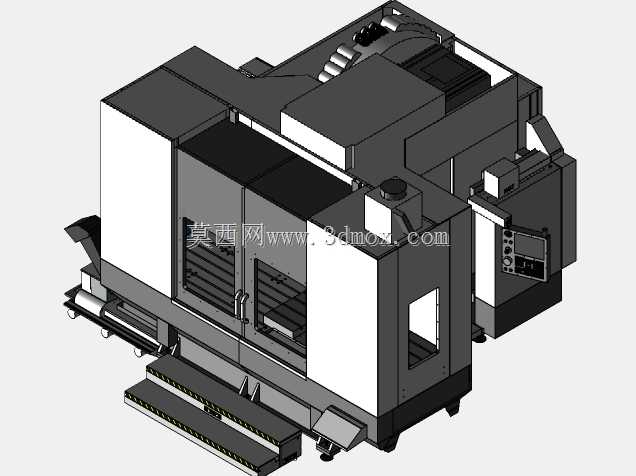

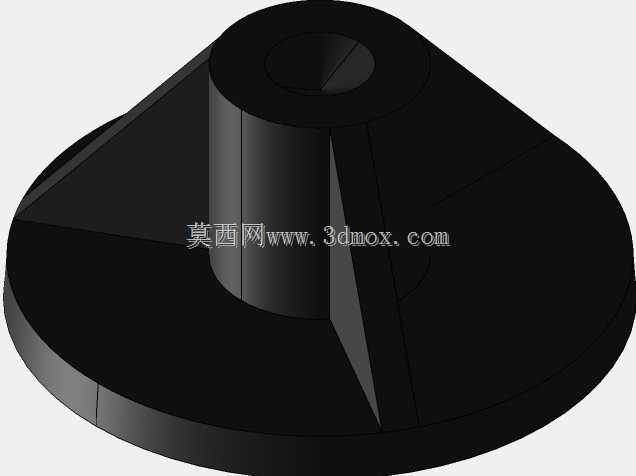

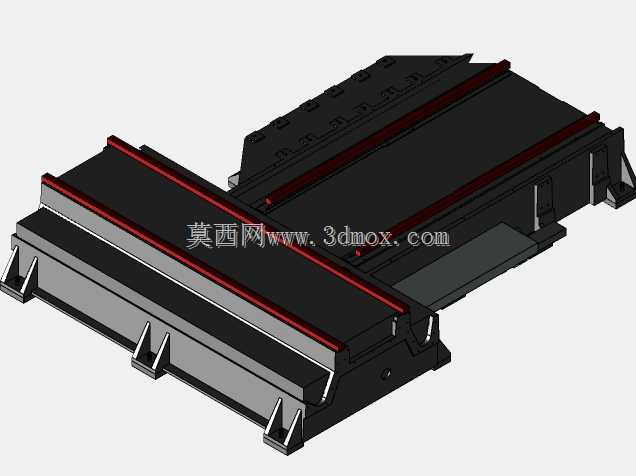

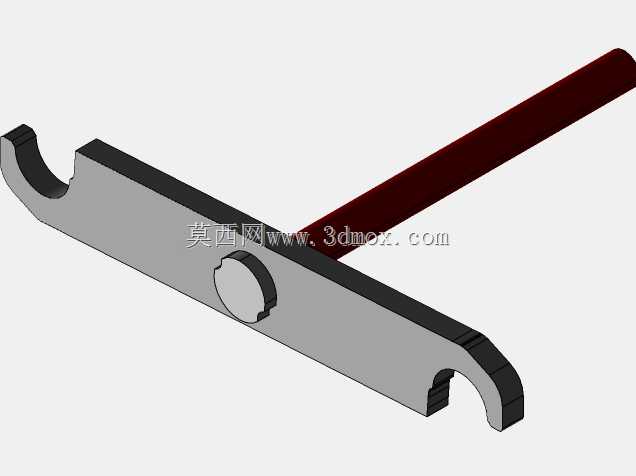

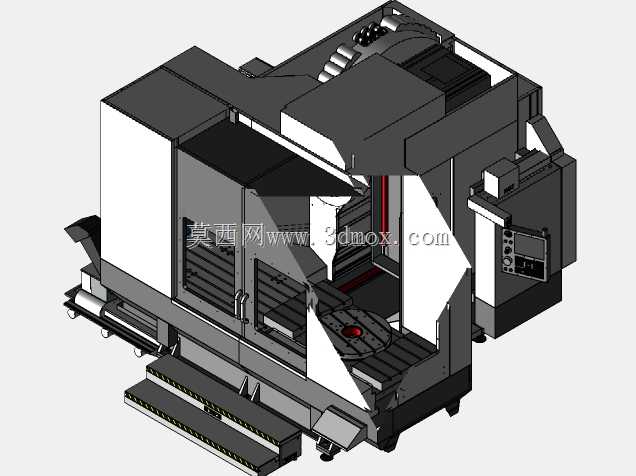

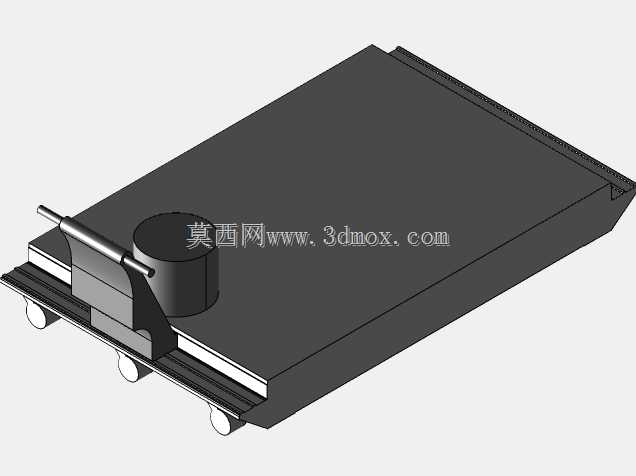

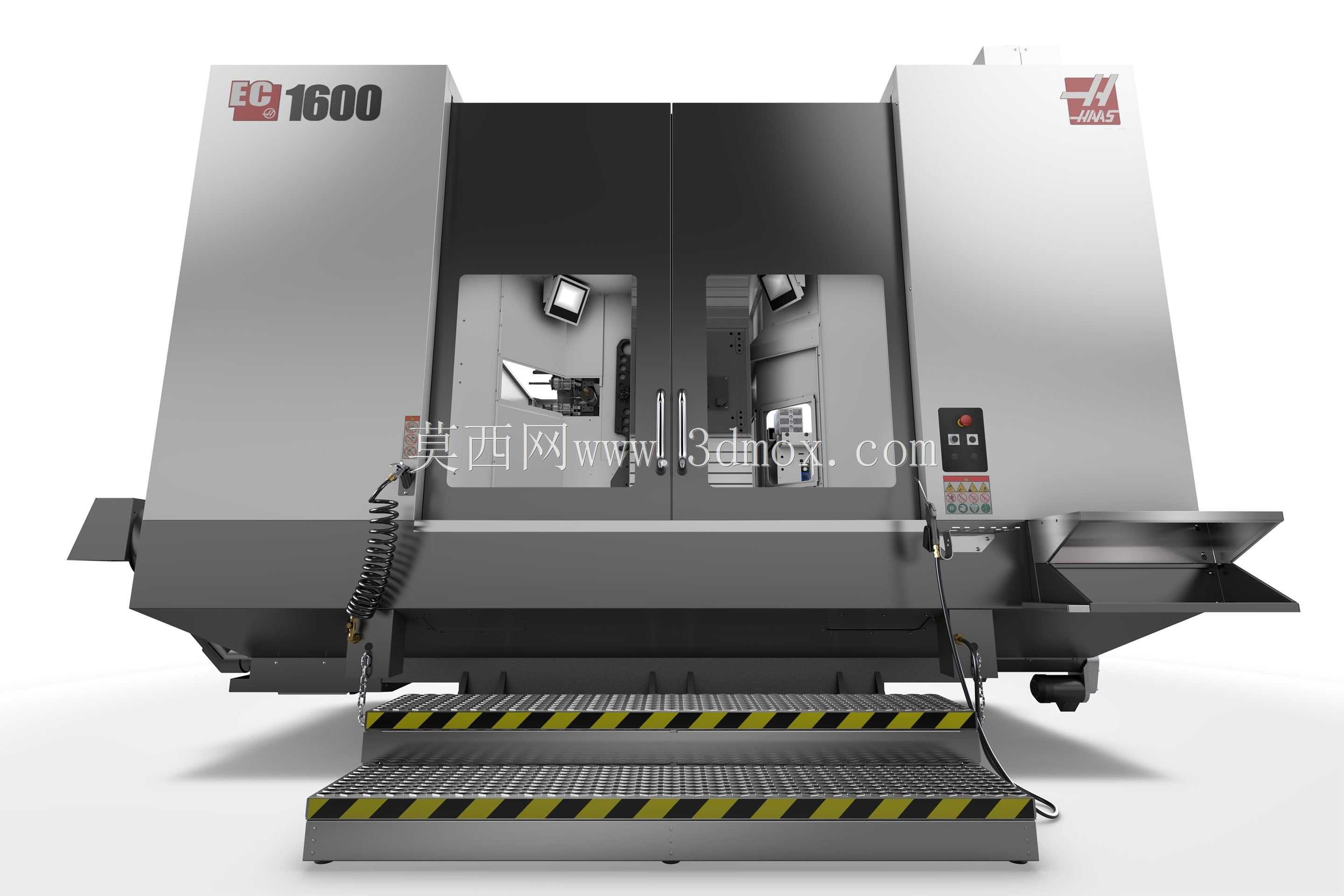

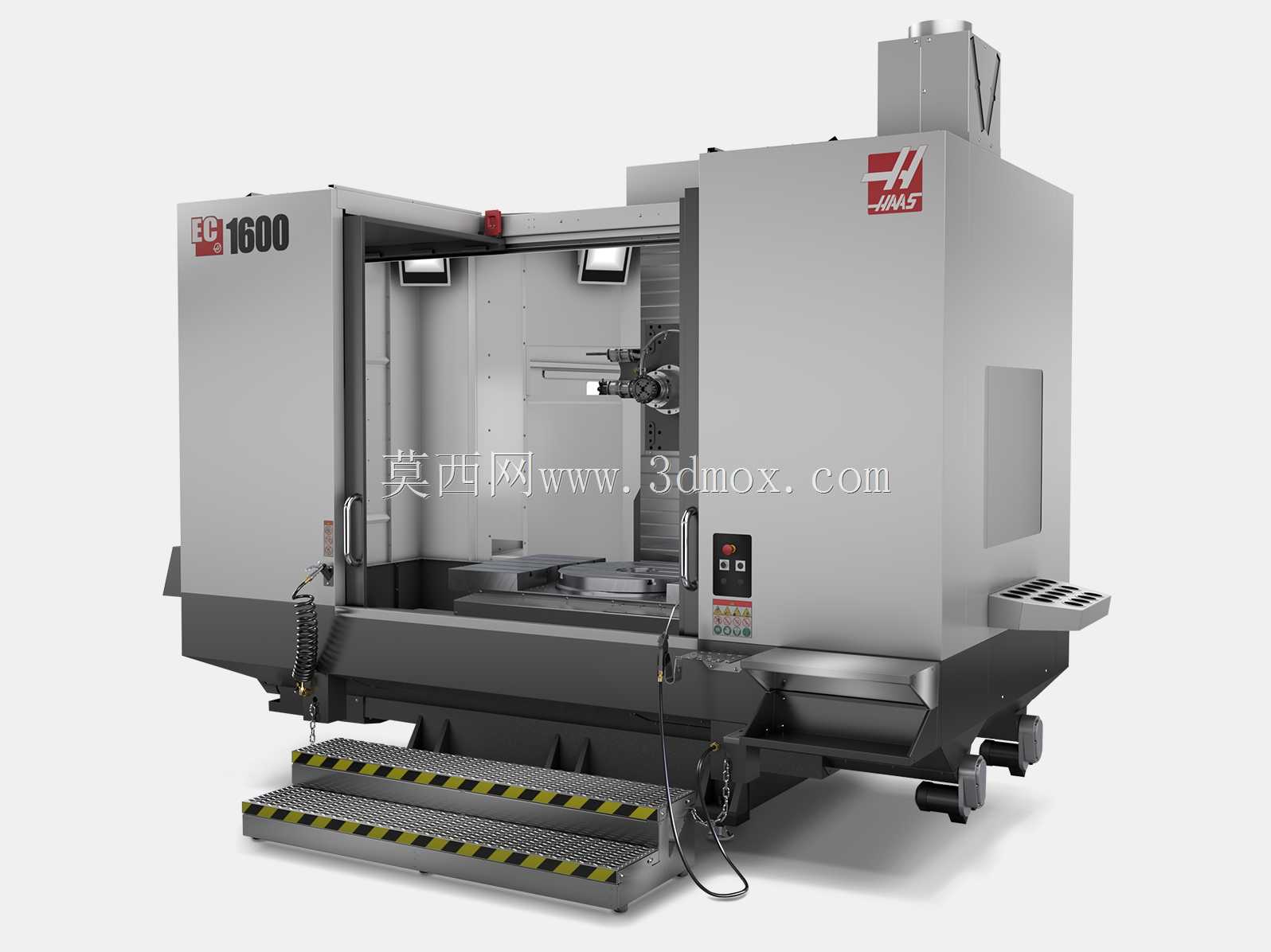

　　在重型机械零部件加工、大型模具型腔铣削、航空航天结构件粗精加工场景中，卧式加工中心的布局优势始终无法被立式设备替代，哈斯EC-1600作为大行程卧式加工设备的典型代表，其结构设计完全围绕大尺寸工件的多面加工需求展开。从实际产线布局角度看，该设备采用固定立柱+双交换工作台的T型床身结构，床身整体采用高强度铸铁铸造，内部密布对称式加强筋结构，能够在重切削工况下吸收主轴传递的振动，避免长周期走刀过程中出现振纹影响工件表面质量。设备操作侧配置两级带防滑纹的登梯，梯步边缘设置黄黑警示条，匹配设备操作高度，方便操作人员完成工件装夹、刀具更换、主轴状态检查等日常操作，登梯底部设置可调节支撑脚，能够适配车间地面的微小高度差，避免人员踩踏时出现晃动。

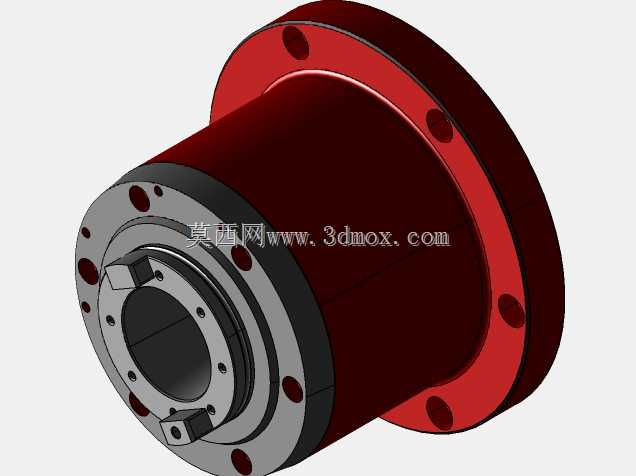

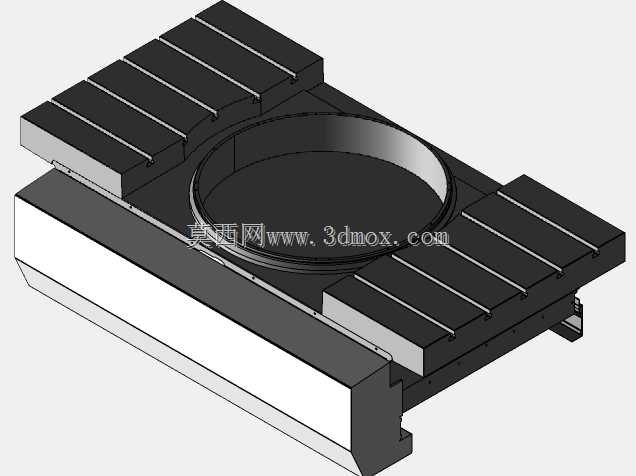

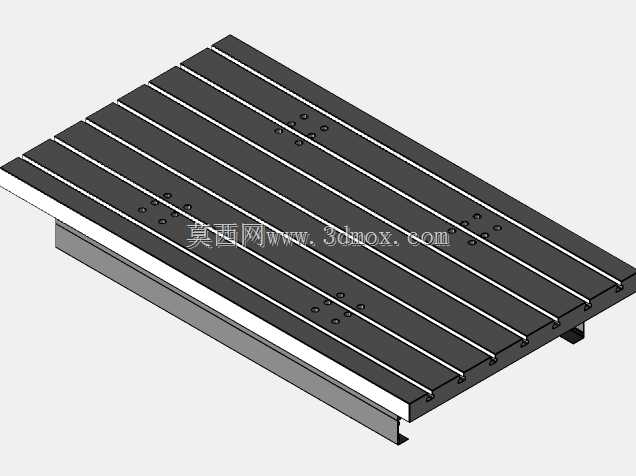

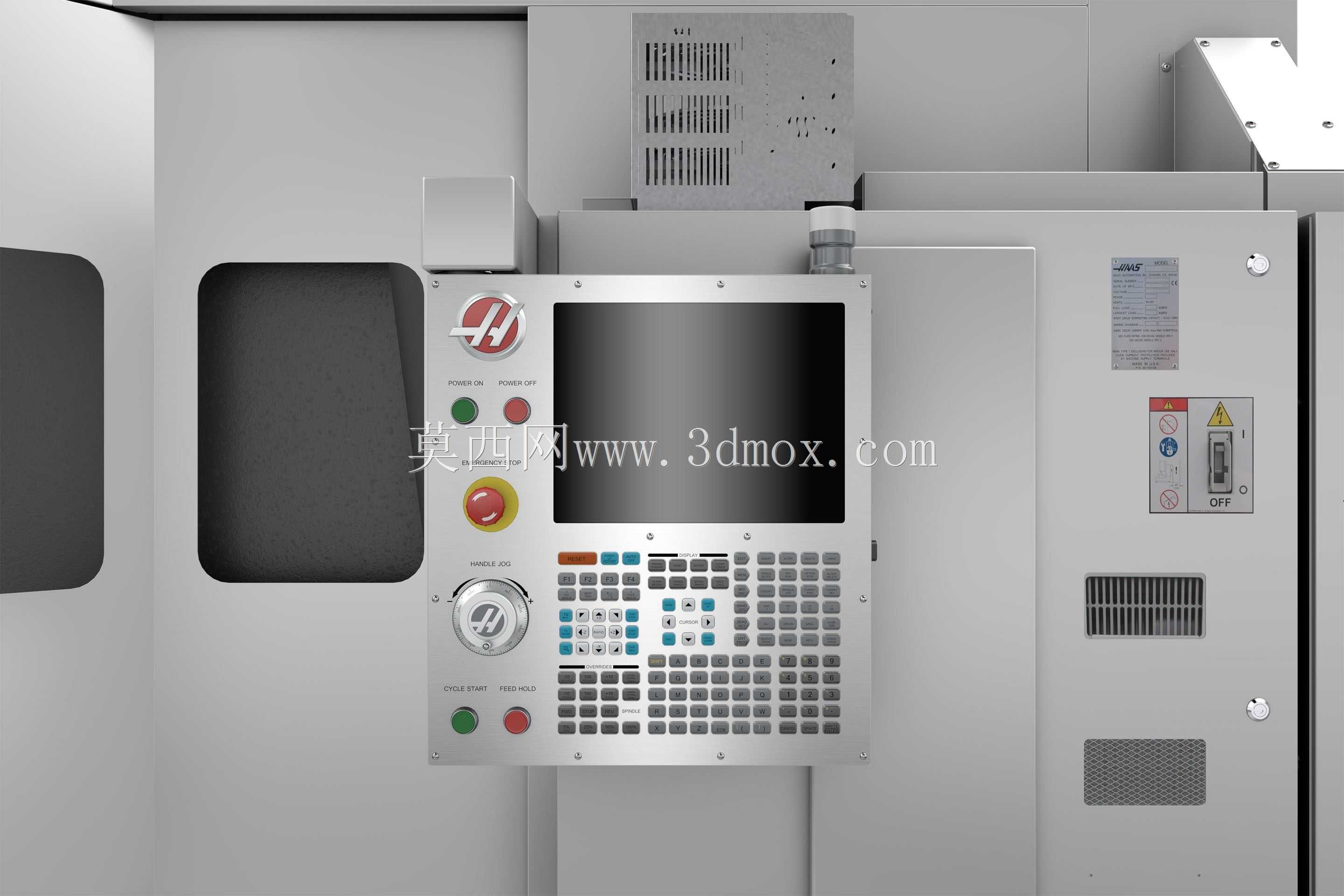

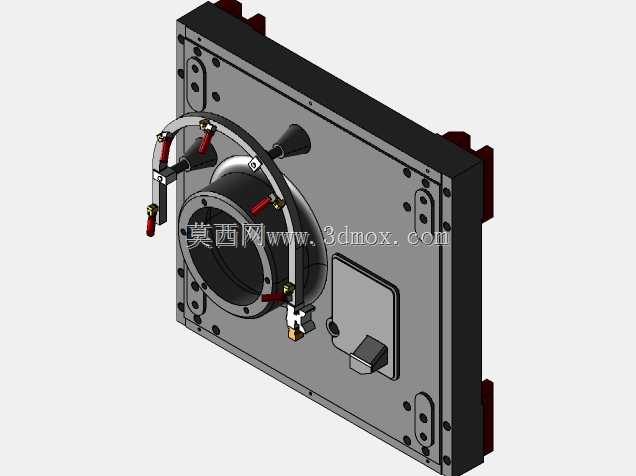

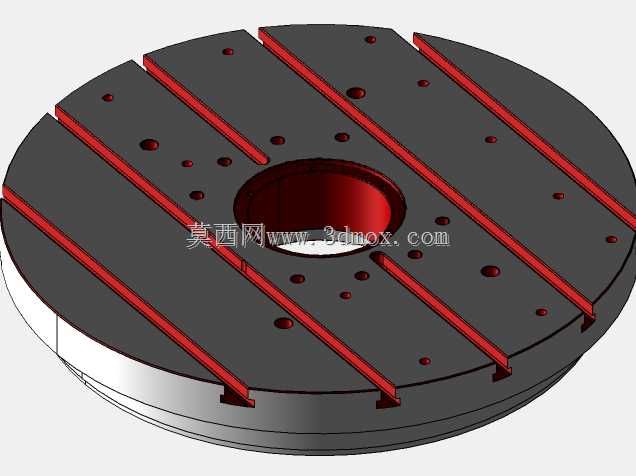

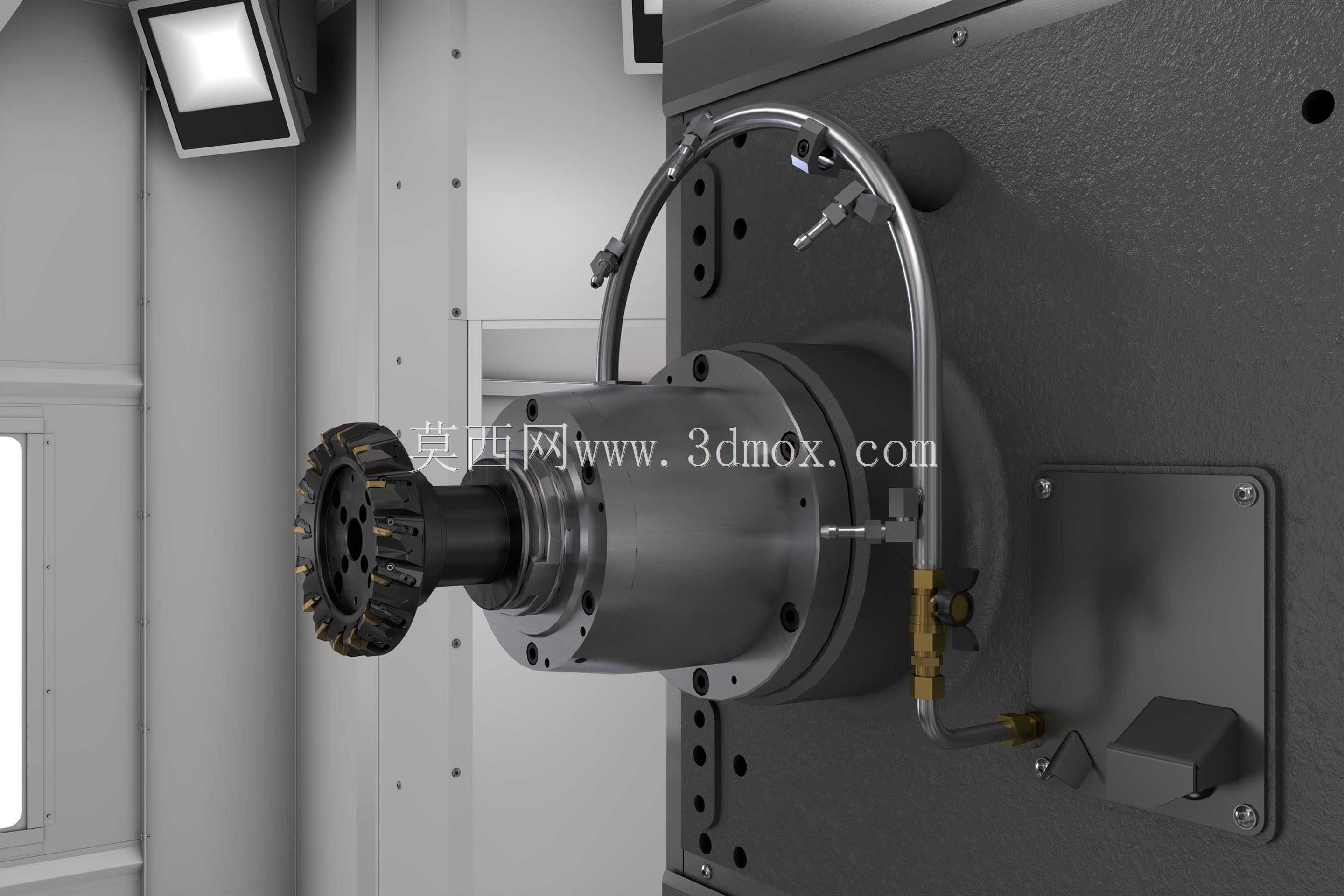

　　主轴单元采用侧挂式主轴箱设计，主轴端面配置内冷通道，可适配高压内冷刀具，在深孔钻削、大余量铣削工况下能够直接将切削液输送到切削刃位置，有效降低刀具磨损，提升排屑效率。主轴箱沿立柱导轨做上下方向的Z向运动，导轨采用重载线性导轨搭配滑块组，相比传统硬轨结构，既保留了足够的刚性支撑，又能提升快移速度，缩短非加工行程的耗时。工作台部分采用可360度分度的回转结构，分度精度能够满足多面体零件的一次装夹多面加工需求，省去了传统加工中多次吊装找正的辅助时间，对于箱体类零件、泵阀壳体、大型发动机缸体这类需要加工多个安装面、孔系的工件，能够有效减少装夹误差，提升孔系位置精度。设备顶部配置排屑装置的出风口与管线接口，侧面设置操作面板，

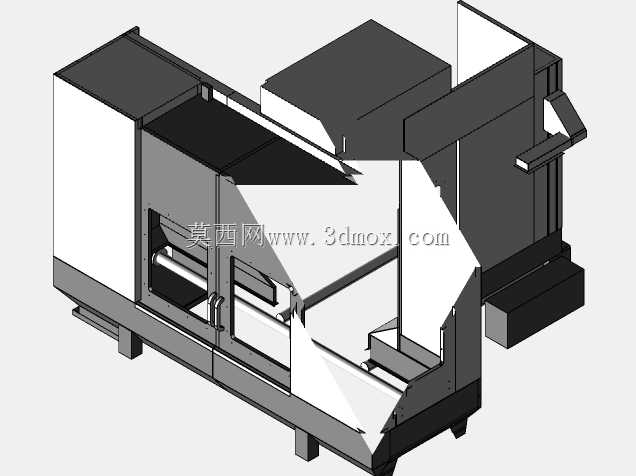

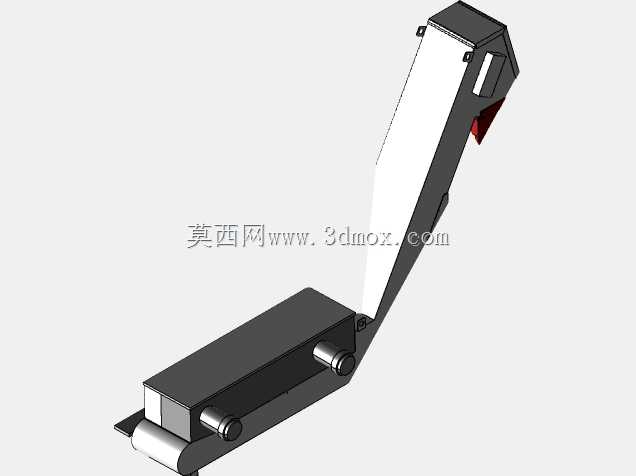

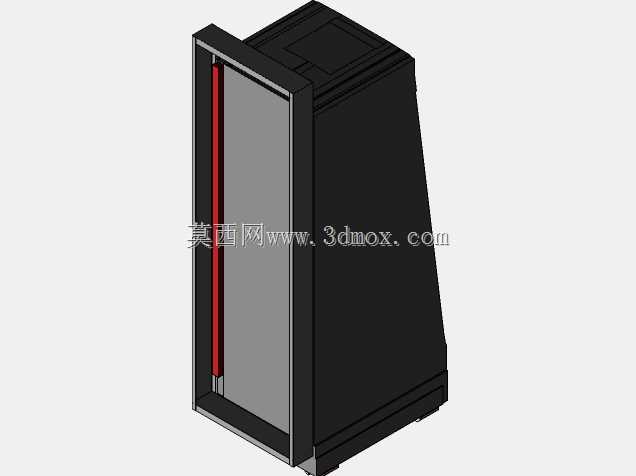

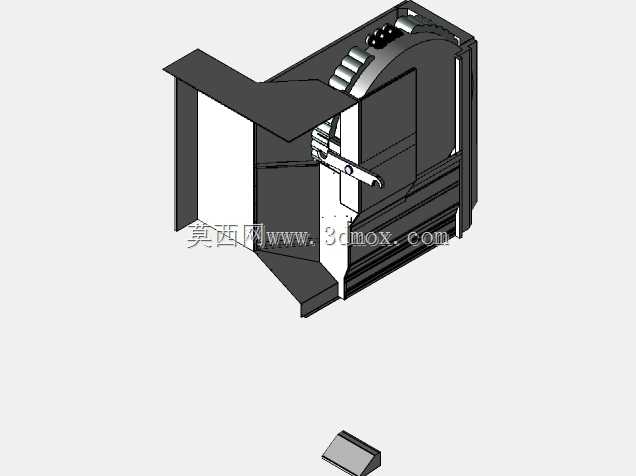

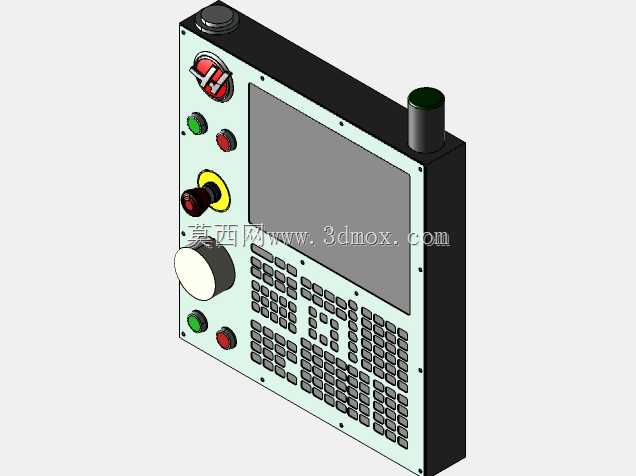

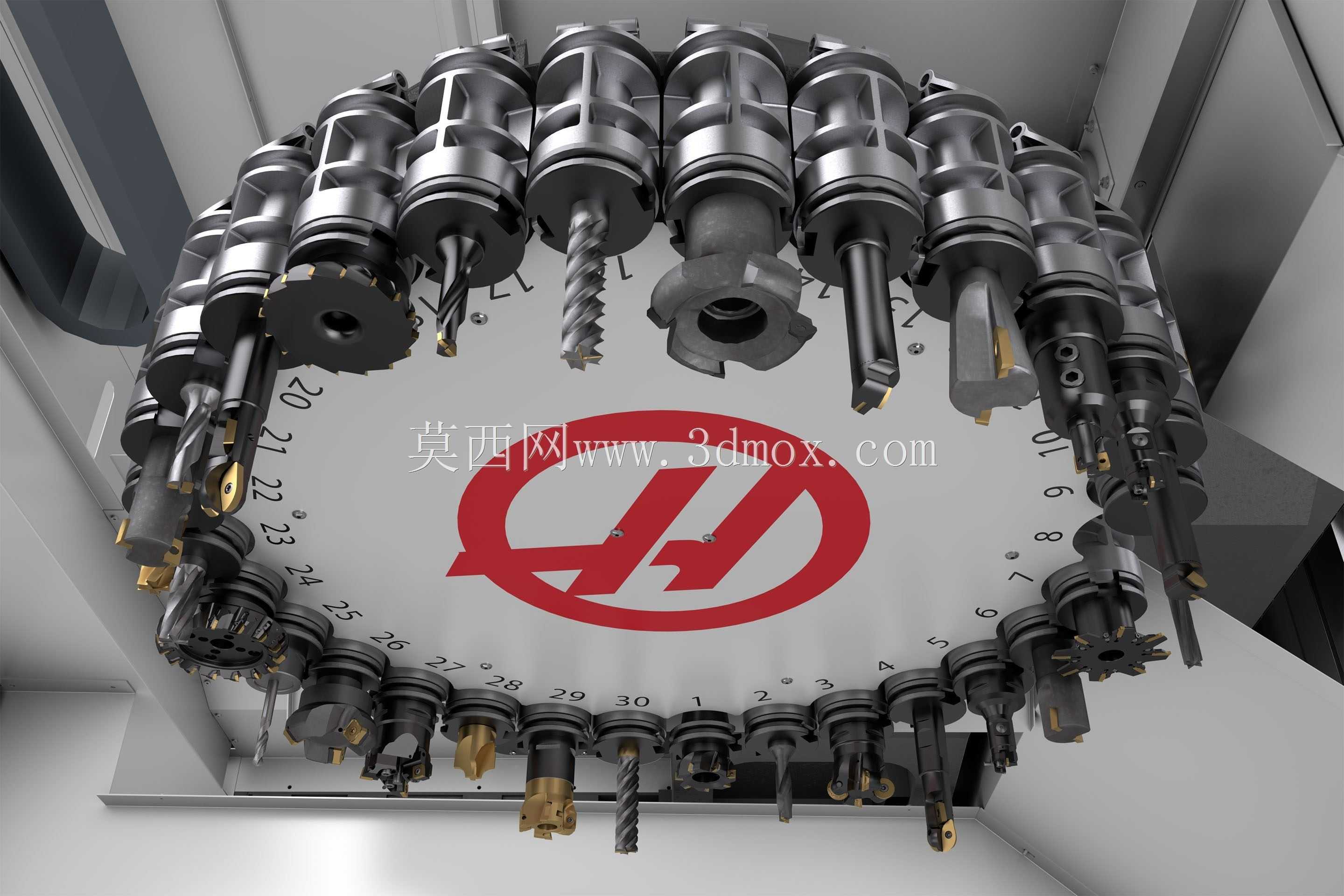

　　面板上集成了主轴转速调节、进给倍率调整、程序启动停止、急停等常用操作按键，位置刚好处于操作人员站立操作的伸手可达范围，符合人机工程学设计要求。设备的防护门采用整体式推拉结构，门体上设置观察窗，加工过程中关闭防护门能够阻挡切削液飞溅与切屑飞出，同时可通过观察窗实时监控刀具切削状态。从安装边界来看，该设备需要预留足够的周边空间，后侧要留出排屑器、液压站、电气柜的安装与维护空间，前侧要留出工作台交换、工件吊装、人员通行的通道，地面需要做对应的承重处理，满足设备满负荷运行时的承重要求，同时要避开车间内的强振源，避免外部振动传递到床身影响加工精度。设备的刀库安装在主轴侧方位置，可容纳足够数量的刀具，能够自动完成铣刀、钻头、镗刀、

　　丝锥等不同刀具的换刀动作，换刀流程经过结构优化，缩短了换刀等待时间，适配批量零件的连续加工需求。整体结构设计中，所有的管线都采用内置式布局，避免切屑、切削液对管线造成磨损，设备底部设置多个调整垫铁，安装时可通过调整垫铁调平床身，保证导轨的直线度与工作台的水平度，为长期稳定加工提供基础。在实际应用中，这类大行程卧式加工中心常被布置在重型机加工车间的核心工段，承担大型结构件的粗精加工任务，相比小型加工中心，其行程范围能够覆盖更大尺寸的工件，一次装夹即可完成除装夹面外其余各面的铣削、钻削、镗削、攻丝等多工序加工，大幅减少工序流转的时间，降低工件多次吊装带来的磕碰风险与精度损失。
